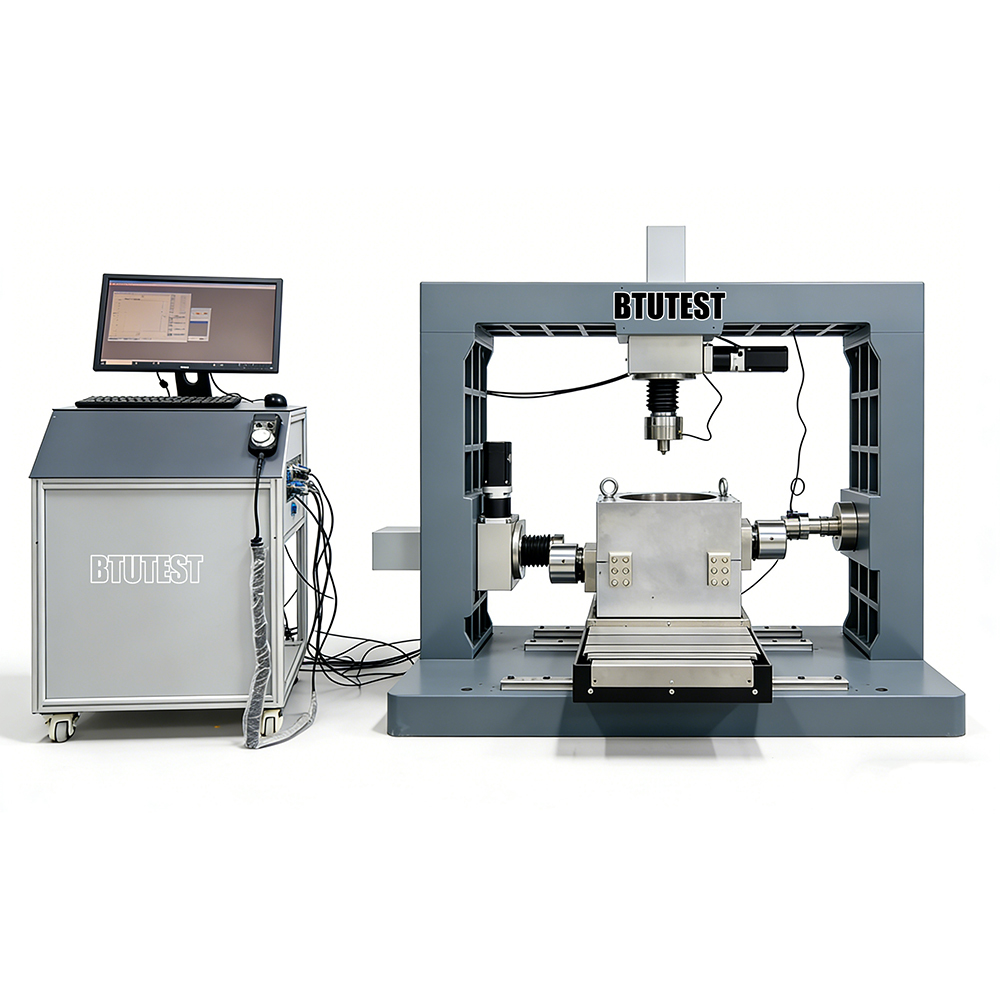

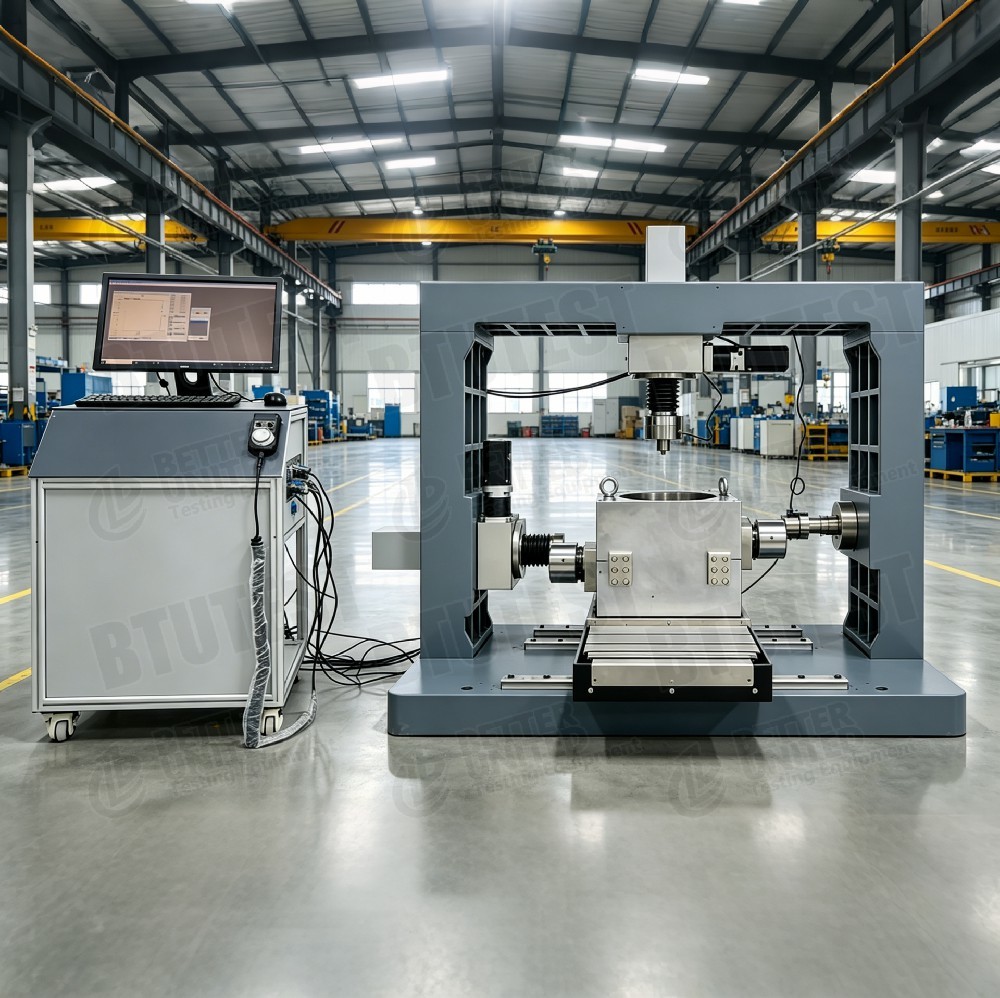

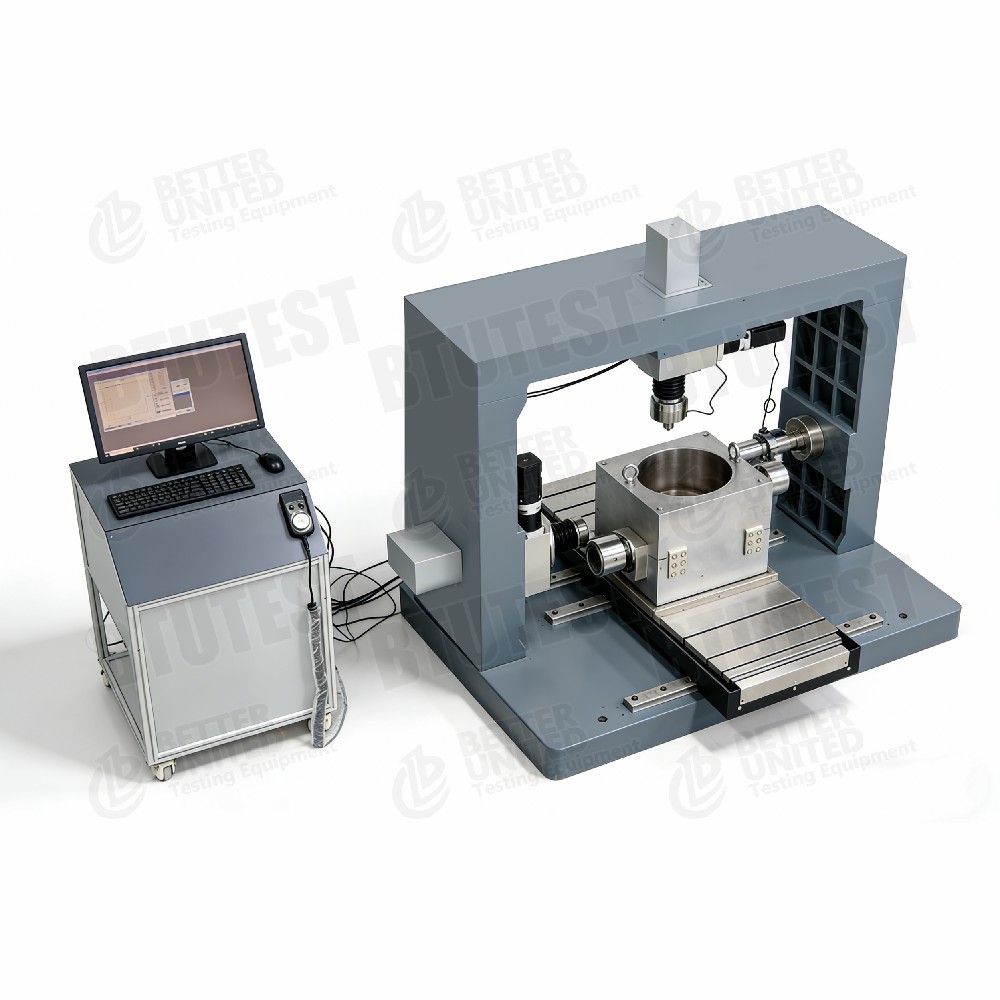

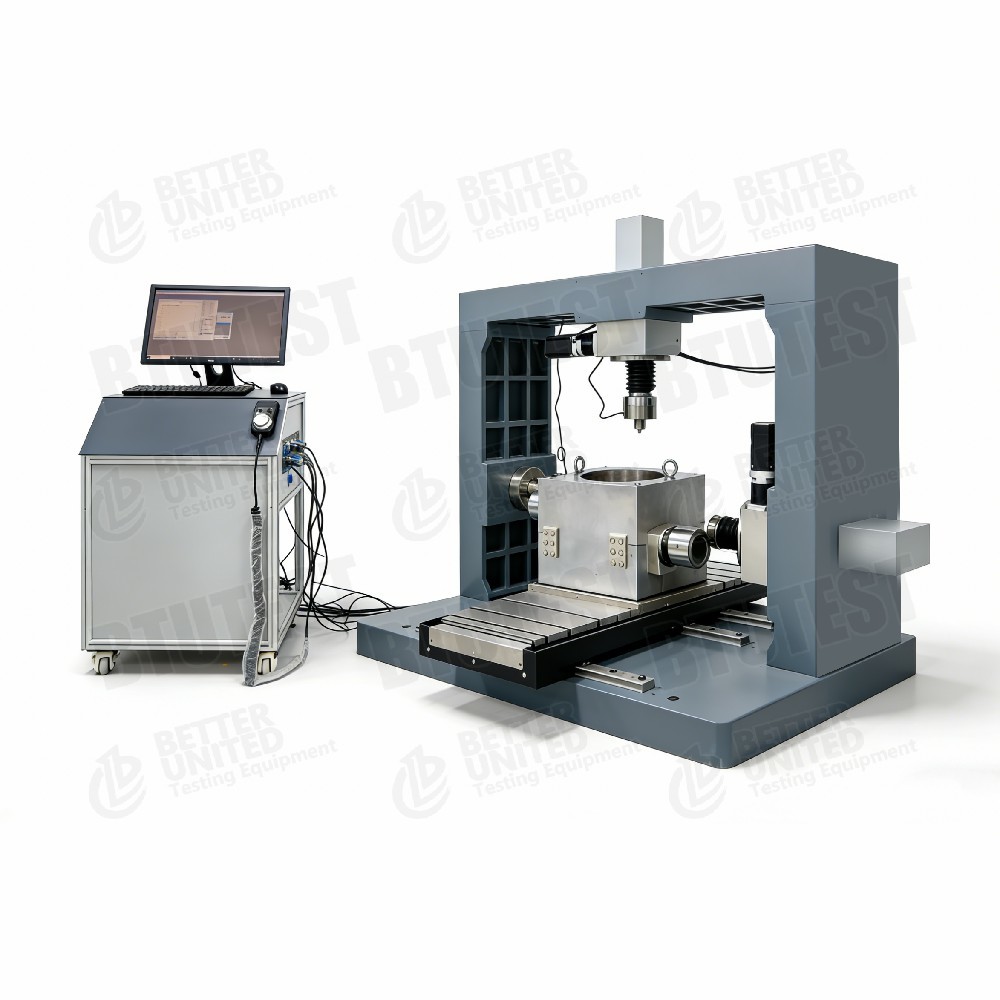

Büyük Doğrudan Kesme Basit Kesme Aparatı

Ürün Açıklaması

Büyük Doğrudan Kesme / Basit Kesme Aparatı – Seriye Genel Bakış

Tanım

Bu seri şunlardan oluşur:büyük doğrudan kesme / basit kesme aparatlarıkaba taneli zeminlerin, kaya dolgularının, geosentetiklerin, zemin-yapı arayüzeylerinin ve diğer büyük boyutlu numunelerin kesme testi için tasarlanmıştır. Ekipman, çıkarılabilir bir portal reaksiyon çerçevesi kullanır ve çeşitli kuvvet aralıkları ve numune boyutu seçenekleri sunar. Ana modeller şunları içerir:

Birinci grup (Büyük Doğrudan Kesme / Basit Kesme Aparatı)

• BTU-DDS-100: 100 T (1200 kN) sınıfı, maks. numune U.750×B.750×Y.400 mm
• BTU-DDS-40FM: 40 T (400 kN) sınıfı, numune Ø500×H.300 mm veya 300×300×300 mm
• BTU-DDS-35FM: 20 T (200 kN) sınıfı, numune 300×300×300 mm veya 200×200×200 mm

İkinci grup (Tam Otomatik Büyük Direkt Kesme Aparatı)

• BTU-DDS-35F: 20 T (200 kN) sınıfı, numune 300/150/200/100 mm
• BTU-DDS-45F: 40 T (400 kN) sınıfı, numune 500 mm (kare veya yuvarlak)

Ortak özellikler:

• Standart konsolidasyon, standart kesme, hızlı kesme, pistonlu kesme, döngüsel kesme, reolojik doğrudan kesme, basit kesme vb. özelliklere sahiptir.
• Çok kanallı veri toplama ünitesi ve Windows toplama/işleme yazılımıyla donatılmıştır.
• Yatay kesme hızı kademesiz olarak ayarlanabilir (0,00001–10 mm/dak).
• İsteğe bağlı yükseltmeler: arayüz kesme, basit kesme, sıcaklık kontrolü vb.

Test Standartları (Uluslararası)

• ASTM D3080(Doğrudan kesme testi)
• ASTM D5321(Geosentetik-toprak arayüzü doğrudan kesme)
• ASTM D6243(Geosentetik-zemin arayüzü kesme dayanımı)
• ASTM D3080‑04(Kaba taneli zeminler için büyük ölçekli doğrudan kesme)
• ASTM D6528(Basit kesme testi)
• ISO 17892‑10(Doğrudan kesme testi)
• BS 1377-7(Doğrudan kesme testi)
• EN 1997‑2(Eurocode 7 – Bölüm 2)

Seri, büyük numuneler, iri taneli zeminler, arayüzey kesme ve basit kesme testleri için bu standartların gereksinimlerini karşılamaktadır.

Şartname

İki ekran görüntüsüne dayanarak, her modele ait parametreler aşağıdaki şekilde özetlenmiştir (bazı veriler her iki görüntüden birleştirilmiştir):

> Not: BTU-DDS-35FM çerçeve kapasitesi 1200 kN olarak yazılmıştır ancak dikey yükleme yalnızca 200 kN'dir – muhtemelen bir yazım hatası; gerçek çerçeve kapasitesi yükleme kapasitesiyle eşleşmelidir.

Dayrıntı

• Sökülebilir portal reaksiyon çerçevesi– Sahada taşınması ve kurulumu kolaydır; büyük numuneler ve yüksek yükler için uygundur.
• Çoklu numune boyutları– 100 mm'den 750 mm'ye kadar kenar uzunluğu/çapı, geleneksel üç eksenli hücrelerde test edilemeyen kaba zeminleri ve kaya dolguyu kapsar.
• Kesme kutusu kaldırma sistemi– En büyük model (100T) için elektrikli vinç, orta modeller için manuel kaldırma veya zincir blok, ağır kesme kutularının taşınmasını kolaylaştırır.
• Yüksek doğruluklu yük hücreleri– Doğruluk ±%0,1 FS, yüksek tonajlarda hassas ölçüm sağlar.
• Geniş kademesiz hız aralığı– 0,00001–10 mm/dak, sürünmeyi hızlı kesmeye kadar simüle etme kapasitesine sahiptir.
• Basit kesme yeteneği– Bazı modelleristifleme halkası kesme kutularını kullanarak basit kesme testlerini destekler.
• Zengin yazılım modülleri– Standart konsolidasyon, standart kesme, pistonlu kesme, hızlı kesme, döngüsel kesme, reoloji, basit kesme vb.'yi içerir; kullanıcılar gerektiği gibi birleştirebilir.
• Yükseltme esnekliği– Yazılım yükseltmeleri (bağlantı modülleri) ve donanım seçenekleri (arayüz kesme, sıcaklık kontrolü) mevcuttur.

Başvuru

• İri taneli zeminler ve kaya dolgu– Yüksek barajlar, alt zeminler, maden atık depolama alanları ve diğer büyük ölçekli mühendislik dolguları için kesme mukavemeti parametrelerini belirleyin.
• Toprak yapısı arayüzleri– Kazıklı zemin, istinat duvarı zemini, boru zemini vb. sürtünme özelliklerini inceleyin (isteğe bağlı arayüz kesme modülünü gerektirir).
• Geosentetikler– Geotekstil, geomembran, geogrid ve toprak arasındaki arayüz kesme dayanımı.
• Basit kesme testleri– Toprak anizotropisini veya döngüsel tepkiyi incelemek için basit kayma gerilimi durumlarını simüle edin.
• Pistonlu ve döngüsel kesme– Tekrarlanan yüklemeler (örn. depremler, dalgalar) altında mukavemet bozulmasını ve kalan mukavemeti değerlendirin.
• Reolojik davranış– Sürekli yük altında sürünme.
• Yüksek tonaj testi– 1200 kN'a kadar dikey kuvvet, yüksek dayanımlı kaya arayüzleri veya büyük kayalar için uygundur.

Avantajları

• Yüksek kapasite ve büyük boyut– 1200 kN'ye kadar kuvvet ve 750×750×400 mm'ye kadar numune, sahada kademeli dolguların doğrudan test edilmesine olanak tanır ve ölçek etkilerinden kaçınır.
• Modüler çerçeve– Kolay taşıma ve kurulum için çıkarılabilir yapı, sınırlı laboratuvar alanı veya yerinde kullanıma uygundur.
• Yüksek ölçüm doğruluğu– Yük hücreleri ±%0,1 FS, 0,001 mm'ye (1 μm) kadar yer değiştirme çözünürlüğü.
• Çok işlevli test– Bir makine doğrudan kesme, basit kesme, pistonlu kesme, döngüsel kesme, reoloji vb. işlemlerini gerçekleştirebilir.
• Geniş hız aralığı– Son derece yavaş sürünmeden hızlı kesmeye kadar çeşitli standartları karşılar.
• Otomatik edinme ve işleme– Windows yazılımı verileri otomatik olarak toplar, gerçek zamanlı eğrileri görüntüler ve güç parametrelerini hesaplar.
• Genişletilebilirlik– Gelecekteki araştırma ihtiyaçları için isteğe bağlı arayüz kesme, sıcaklık kontrolü, bağlantı modülleri.
• Sağlam ve güvenli– Aşırı yük korumalı güçlü reaksiyon çerçevesi.

Ne Seçilmeli

Test gereksinimlerine göre uygun modeli seçin:

Gereklilik	Önerilen Model	Sebep
En büyük numune 750×750 mm, çok yüksek yük (≥1000 kN)	BTU-DDS-100	1200 kN dikey/yatay kuvvet, elektrikli vinç
500 mm'ye kadar numune, 400 kN kuvvet	BTU-DDS-40FM veya DDS-45F	40FM basit kesmeyi destekler; 45F yalnızca doğrudan kesmedir
300 mm'ye kadar numune, 200 kN kuvvet	BTU-DDS-35FM veya DDS-35F	35FM basit kesmeyi destekler; 35F yalnızca doğrudan kesmedir
Basit kesmeye ihtiyaç var (istifleme halkaları)	DDS-100 / 40FM / 35FM	Bu modeller açıkça basit kesme fonksiyonunu içerir
Döngüsel veya pistonlu kesmeye ihtiyaç var	Tüm modeller desteklenir (yazılım modülleri)	Yazılımın gerekli modülü içerdiğini doğrulayın
Ara yüzey kesmesine ihtiyaç var (zemin yapısı)	İsteğe bağlı “arayüz kesme modülü” bulunan herhangi bir model	Ek fikstür gerektirir
Sıcaklık kontrolüne ihtiyaç var (donmuş toprak veya yüksek sıcaklık)	Opsiyonel sıcaklık kontrol ünitesi /45	Sıcaklık aralığını üreticiyle doğrulayın
Bütçe sınırlı, numune ≤300 mm, kuvvet ≤200 kN	BTU-DDS-35F	İyi maliyet performansı, tam işlevler
Büyük ölçekli araştırma, maksimum esneklik	BTU-DDS-100	En yüksek kuvvet ve boyutun yanı sıra isteğe bağlı bağlantı modülleri

> Not: DDS-40FM/35FM'deki “FM” muhtemelen “Doğrudan kesme + Basit kesme” anlamına gelir. DDS-35F/45F yalnızca doğrudan kesmeyi destekleyebilir (basit kesmeyi desteklemez). Seçerken yazılım modülünün kullanılabilirliğini doğrulayın.

Süreç Akışı

Örnek:Büyük kaya dolgu doğrudan kesme deneyi (BTU-DDS-100, numune 750×750×400 mm, sabit normal gerilim)

• Numune hazırlama
  • Kaya dolgu malzemesini sahanın derecesine göre hazırlayın, su içeriğini kontrol edin, hedef yoğunluğa göre katmanlar halinde sıkıştırın.
  • Numune boyutu 750×750×400 mm; toplam kütle birkaç ton olabilir.
• Kesme kutusu kurulumu
  • Alt kesme kutusunu çerçeve tabanına yerleştirmek için elektrikli vinç kullanın.
  • Numuneyi alt kutuya yerleştirin, yüzeyi düzeltin.
  • Üst kesme kutusunu konumlandırın ve dikey yükleme plakasını takın.
• Sensörleri yükleyin
  • Dikey yük hücresini (1200 kN) ve yatay yük hücresini (1200 kN) takın.
  • Dikey yer değiştirme sensörlerini (birden fazla, örneğin her köşeye bir tane) ve yatay yer değiştirme sensörünü takın.
  • Veri kaydediciyi bilgisayara bağlayın.
• Normal stres uygulayın
  • Dikey yükleme sistemi aracılığıyla hedef normal gerilimi (örneğin, 500 kPa, toplam kuvvet ≈ 0,5 MPa × 0,5625 m² = 281 kN) uygulayın.
  • Yazılımı başlatın ve stabil olana kadar dikey deformasyonu (konsolidasyon) kaydedin.
• Kesme parametrelerini ayarlayın
  • “Standart kesme modülü”nü seçin.
  • Kesme hızını ayarlayın (örneğin, 1 mm/dak).
  • Kesme yer değiştirme sınırını ayarlayın (örn. 50 mm veya numune kenar uzunluğunun %6-10'u).
  • Karşılıklı kesme için döngü sayısını ve yer değiştirme genliğini ayarlayın.
• Kesmeye başla
  • Üst (veya alt) kesme kutusunu itmek için yatay yükleme sistemini başlatın.
  • Yazılım, yatay kesme kuvvetini, yatay yer değiştirmeyi, dikey yer değiştirmeyi ve zamanı gerçek zamanlı olarak kaydeder.
  • Kayma gerilimi-yer değiştirme eğrisini çizin.
• Durdurma koşulu
  • Önceden ayarlanmış yer değiştirmeye ulaşıldığında veya net bir tepe kayma gerilimi düşüşünden sonra otomatik olarak durur.
• Sökme ve temizleme
  • Normal kuvveti boşaltın, yatay pistonu geri çekin.
  • Üst kesme kutusunu kaldırın, numuneyi çıkarın, kesme kutusunu temizleyin.
• Veri işleme
  • Yazılım tepe kayma gerilimini hesaplar.
  • Farklı normal gerilimlerdeki testler için c ve φ'yi elde etmek üzere Mohr‑Coulomb zarfını çizin.
  • Karşılıklı kesme işlemi gerçekleştirilmişse, kalan mukavemeti elde edin.
  • Test raporu oluşturun.

> **Basit kesme testleri için**: Bir istifleme halkalı kesme kutusu kullanın, kesme sırasında sabit hacmi (drenajsız) veya sabit yüksekliği (drenajlı) koruyun ve yazılımda "basit kesme modülü"nü seçin.

Özet:Bu büyük doğrudan kesme / basit kesme aparatı serisi, 20 T ila 100 T arasındaki kuvvet değerlerini ve 100 mm ila 750 mm arasındaki numune boyutlarını kapsar. Doğrudan kesme, basit kesme, pistonlu kesme, döngüsel kesme, reoloji ve diğer testleri gerçekleştirebilir. Kaba toprakların, kaya dolgunun, toprak-yapı arayüzlerinin ve geosentetiklerin büyük ölçekli testleri için uygundur. Seçim maksimum numune boyutuna, gerekli kuvvete, basit kesme kabiliyeti ihtiyacına ve gelecekteki yükseltme gereksinimlerine göre yapılmalıdır. BTU-DDS-100, büyük ölçekli mühendislik araştırmaları için üst düzey konfigürasyondur; DDS-35F/45F uygun maliyetli, tam otomatik doğrudan kesme sistemleridir; FM serisi ayrıca basit kesme kapasitesi sağlar.
