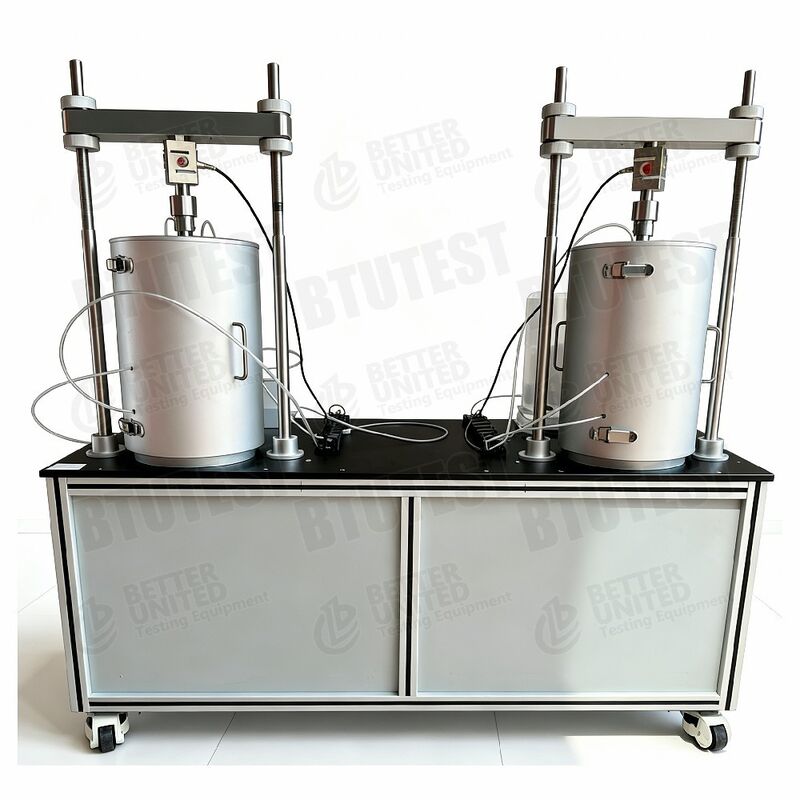

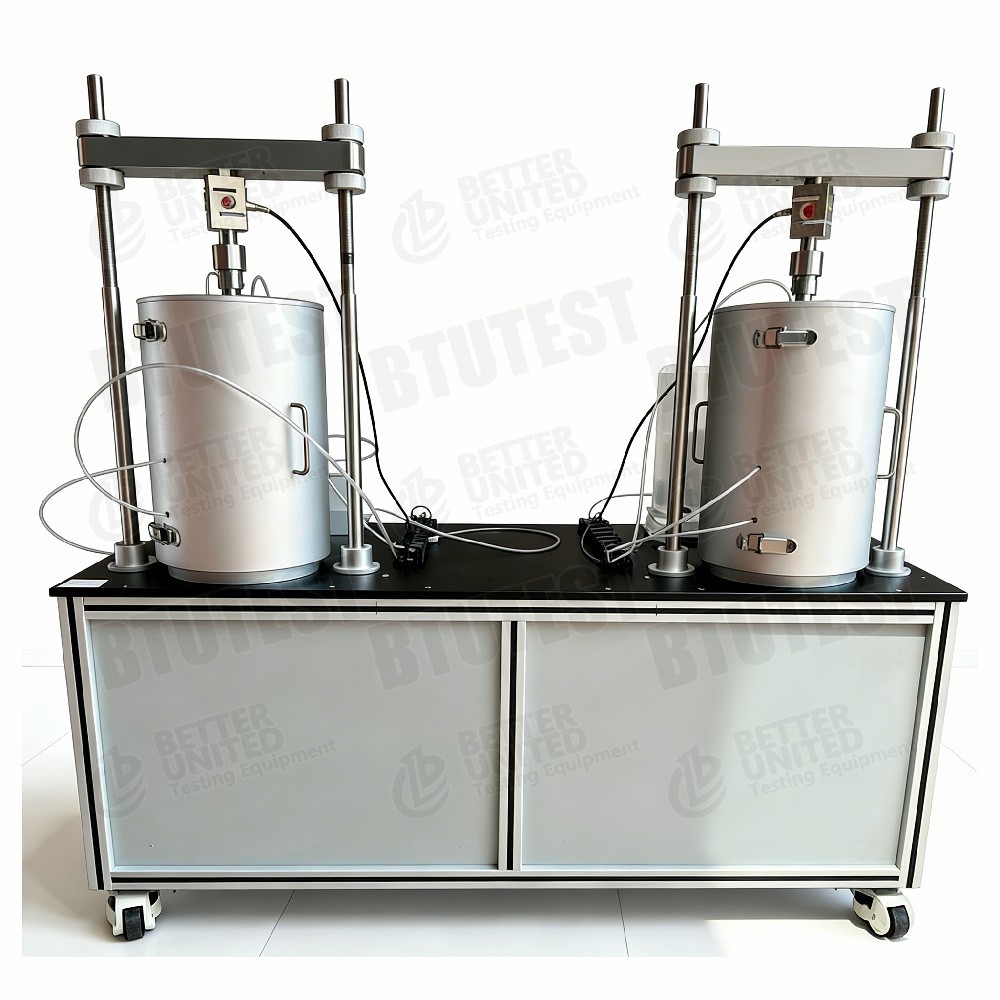

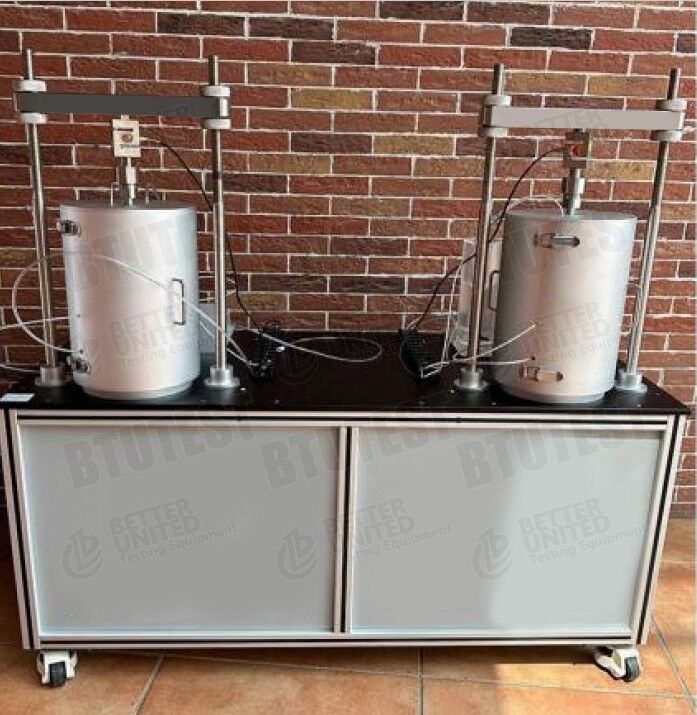

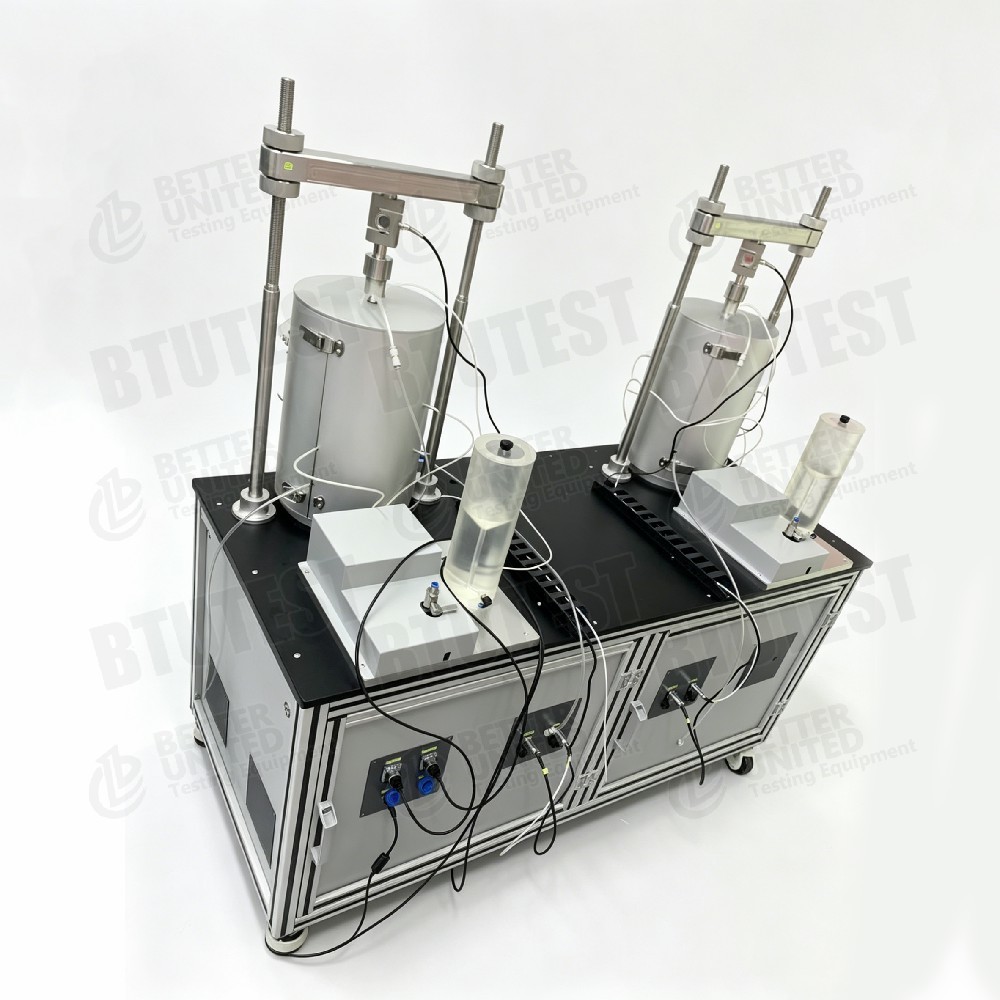

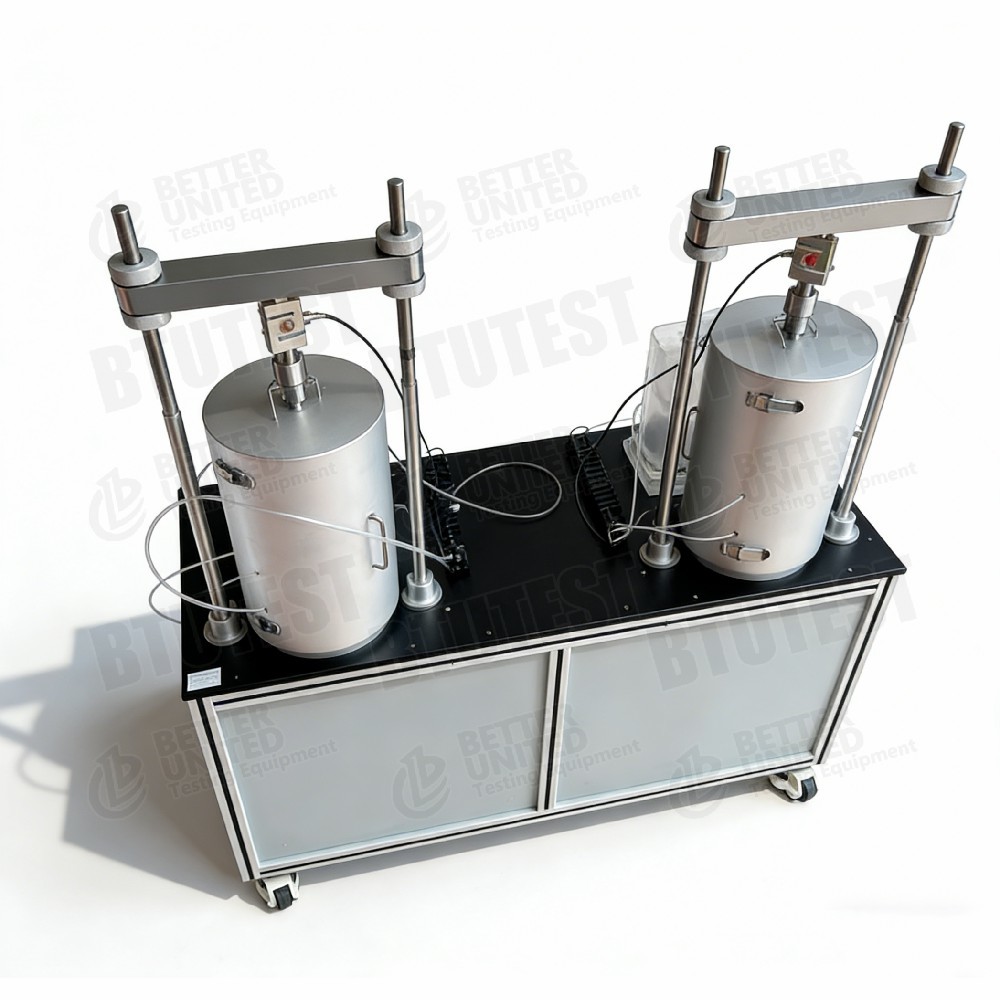

Otomatik Sıcaklık Kontrollü Doymamış Toprak Üç Eksenli Aparatı

Ürün Açıklaması

1- Açıklama.

Bu ekipmanTamamen Otomatik Sıcaklık Denetimli Doymamış Toprak Triaxial Aparatı (Çok üniteli), modelBTU-TTS-1UTBu, bir sıcaklık kontrol sistemini doymamış toprak triaksiyel cihazına entegre eden ve karmaşık çiftleştirilmiş testleri mümkün kılan özel bir cihazdır.gerginlik yolu, sıcaklık kontrolü ve kurutma-nüfuz döngüleriSistem, çift oda basınç hücresi, yüksek hassasiyetli basınç/hacim denetleyicileri ve dört boyutlu kontrol yazılımı (eksel gerilim, radyal gerilim, gözenek hava basıncı,Poro su basıncı)Çevre jeoteknik mühendisliğinde termo-hidro-mekanik çiftleşme davranışını incelemek için uygundur.

2Test Standartları

BuBTU-TTS-1UT Tam otomatik sıcaklık kontrolü içeren doymamış toprak üç eksenli aygıtı (çok üniteli)aşağıdaki en son uluslararası standartların gereksinimlerini karşılamak veya aşmak üzere tasarlanmış ve üretilmiştir:

• ASTM D6836-25Toprak suyu karakteristik eğrisinin belirlenmesi
• ASTM D5298-16Filtre kağıdı kullanılarak Toprak Potansiyelinin Ölçümü (Süpürme)
• ASTM D3999-11Döner Üçekseli Ayarları Kullanılan Toprakların Modülü ve Döküntülenme Özellikleri (Doymamış Toprakları Da İçerir)
• ASTM D7012-23Sıkıştırma Gücü ve Değişen Gerginlikler ve Sıcaklıklar Altındaki Elastik Modüller
• ASTM D4767-11 ((2020)️ Birleştirilmiş ve kurutulmamış (CU) üçeksel sıkıştırma testi
• ASTM D7181-20️ Birleştirilmiş Kanatlı (CD) Üçeksel Sıkıştırma Testi
• ASTM D2850-26️ Birleştirilmemiş-Dökülmemiş (UU) Üçeksel Sıkıştırma Testi
• ISO 17892-9:2018Suyla doymuş topraklarda konsolide üç eksenli sıkıştırma testleri
• ASTM D2434-26Kırık tohumlu toprakların sürekli baş geçirgenliği
• ASTM D5084-24Eğimli Duvar Permeatörünü Kullanarak Hidrolik İletkenlik
• EN ISO 17892-8:2018¢ Konsolide edilmemiş, boşaltılmamış üç eksenli test (Avrupa)
• BS 1377-7:1990Kısaltma dayanıklılığı testleri (toplam stres / stres yolu)

3. Specifikasyon (Parametreler)

Yazılım modülleri: Veri elde edilmesi, doymamış toprak konsolidasyonu, doymamış toprak suçu üçekseli test, doymamış toprak stres yolu, dört boyutlu kontrol, doymamış toprak üçekseli sürünme,Kurutma-nereyelik döngüsü test modülü, sıcaklık kontrolü test ekipmanları.

4Ayrıntılar (teknik ayrıntılar)

• Çifte oda basınç hücresi: Kurutma ve ıslatma süreçleri sırasında iç ve dış odaların bağımsız veya eşzamanlı olarak yüklenmesini sağlayan kurutma-numanlama döngüsü testleri için tasarlanmıştır.
• Dört boyutlu kontrol: Yazılım bağımsız olarak eksenik stres, radyal stres (hücre basıncı), gözenek hava basıncı ve gözenek su basıncını kontrol edebilir ve gerçek çok alanlı birleştirilmiş test elde edebilir.
• Yüksek hassasiyetli hacim kontrol cihazları: Hücre ve gözenek su kontrol cihazlarının çözünürlüğü 1kPa ve mutlak doğruluğu ±1kPa; gözenek hava basıncı kontrol cihazının doğruluğu ±1kPa ve çözünürlüğü 0,1kPa'dır.
• Eksenel yükleme sistemi: Maksimum itiş 10kN, doğruluk ± 0.1% F.S; hız aralığı 0.00001 ~ 10 mm/min, darbe 100 mm, hızlı ileri/geri sarma fonksiyonu ile.
• Sıcaklık kontrol sistemi: -5°C ~ +100°C, doğruluk ±0,1°C, dondurma-taying, yüksek sıcaklık, sabit sıcaklık ve diğer termal koşulları simüle edebiliyor.
• Kurutma ıslatma döngüsü modülü: Kurutma (hava basıncını artır / su basıncını düşür) ve ıslatma (hava basıncını azalt / su basıncını artır) döngülerini destekler,Stres yolu ve sıcaklık kontrolü ile birleştirilmiş ️ iklim çevre jeoteknikleri için uygundur.
• Çoklu birim kapasitesiBirden fazla numuneyi eşzamanlı olarak test etmek için birden fazla basınç hücresini paralel olarak bağlama yeteneğini önerir.

5Uygulama

• Çevre jeoteknik mühendisliği: Çift kurutma-nüfuz döngüleri ve sıcaklık değişimleri altında toprağın mekanik tepkisi
• İklim Değişikliği ve Altyapı: yağış-buharlaşma döngülerinin yamaçlar, alt seviyeler, çöpteşimi kapakları üzerindeki etkileri
• Dondurma çözme çalışmaları: Sıfır altı sıcaklıklarda (-5°C) doymamış toprak davranışları
• Nükleer atık depolama tamponu malzemeleri: Termo-hidro-mekanik koplama (örneğin, bentonit)
• Sıcak ve nemli bölgelerde temel tedavisi: yüksek sıcaklık ve yüksek nem altında toprak dayanıklılığı ve deformasyonu
• Enerji pilleri ve yeraltı ısı pompaları: sıcaklığın yığın-toprak arayüzünün mekanik özelliklerine etkisi
• Öğretim ve en ileri araştırma: çok alanlı toprağın mekaniği eğitimi ve araştırması

6. Avantajlar

• Geniş sıcaklık aralığı: -5°C ~ +100°C, hem dondurma hem de yüksek sıcaklık senaryolarını kapsar
• Tamamen otomatik, sıcaklık kontrolü ile doymamış toprak triaksiyel cihazı: sıcaklık ve emme yolları için manuel müdahale gerekmez
• Çifte oda basınç hücresi: Özellikle kurutma ıslatma döngüleri için tasarlanmıştır, hacim değişikliğinin doğru ölçümü
• Dört boyutlu bağımsız kontrol: eksenik gerilim, hücre basıncı, gözenek hava basıncı, gözenek su basıncı her biri bağımsız olarak kontrol edilir
• Yüksek hassasiyetli sensörler ve kontrol cihazları: basınç doğruluğu ±1kPa, itiş doğruluğu ±0.1% F.S.
• Zengin yazılım modülleri: konsolidasyon, gerginlik üçekseli, gerginlik yolu, sürünme, kurutma ıslatma döngüleri, sıcaklık kontrolü içerir
• Çoklu birim kapasitesi: daha yüksek test verimliliği için birden fazla basınç hücresinin paralel bağlantısını destekler
• İthalat edilen seramik disk: 500kPa yüksek hava giriş değeri, istikrarlı performans

8Neyi Seçeceğim (seçim kılavuzu)

9. Süreç Akışı

• Örnek hazırlama→ Ø39.1 mm × H80 mm'lik doymamış toprak örneği hazırlayın
• Seramik diski ve numuneyi yerleştir→ Yüksek hava girişi seramik diski (ön doymuş) yükleyin ve çift oda basınç hücresine yerleştirin
• Sıcaklığı ayarlayın→ Hedef sıcaklığı ayarlayın (örneğin, -5°C veya +60°C); sıcaklığın dengelenmesini bekleyin (doğruluk ±0,1°C)
• Doymak ve emme dengesi→ Hedef matris emiş ulaşmak için eksen dönüşüm tekniği kullanarak gözenek hava basıncı ve gözenek su basıncı uygulayın
• Kurutma ıslatma döngüleri (iletilmez)→ Kurutma (hava basıncını artır / su basıncını düşür) ve ıslatma (hava basıncını azalt / su basıncını artır) programlanmış bir sıraya göre gerçekleştirin;Kayıt hacmi ve su içeriği değişiklikleri
• Konsolide aşaması→ Net hücre basıncını uygulayın; hacim değişikliğini kaydedin
• Kırkma veya stres yolu aşaması→ Sürekli gerginlik kılıcı veya özel gerginlik yolu (dört boyutlu kontrol) gerçekleştirin
• Sürünme aşaması (ihtiyaç duyulmaz)→ Sürekli gerginliği sürdürün; sürünme deformasyonunu kaydedin
• Verilerin toplanması→ Kayıt boyunca: eksenel stres, radyal stres, gözenek hava basıncı, gözenek su basıncı, hacim değişikliği, sıcaklık, yer değiştirme, eksenel kuvvet
• Sonrası işleme→ Yazılım gerginlik-yağlanma eğrilerini, emme yolu diyagramlarını, kurutma-nemeye döngüsü etkisi eğrilerini, sıcaklık etkisi eğrilerini vb. oluşturur.
• Çoklu birim genişletme (üretildiği takdirde)→ Çoklu birimli bir sistem kullanılırsa, aynı anda birden fazla numune üzerinde paralel veya karşılaştırmalı testler yapın
