Sıcaklık Kontrollü Doğrudan Kesme Aparatı

Ürün Açıklaması

Sıcaklık denetimli doğrudan kesme cihazları serisi

ModellerBTU-DDS-1FT / DDS-3FT / TRA-15FT

Açıklama

Bu seri, farklı sıcaklık koşullarında, özellikle geleneksel sıcaklıklar, donmuş toprak,ve kalıntı dayanıklılık testleriModeller şunlardır:

• BTU-DDS-1FT: Tam otomatik sıcaklık kontrollü doğrudan kesme cihazı (tek birim, 0 ~ 90 °C)
• BTU- DDS-3FT: Tam otomatik donmuş toprak doğrudan kesme cihazı (tek birim, -20 ~ 90 °C)

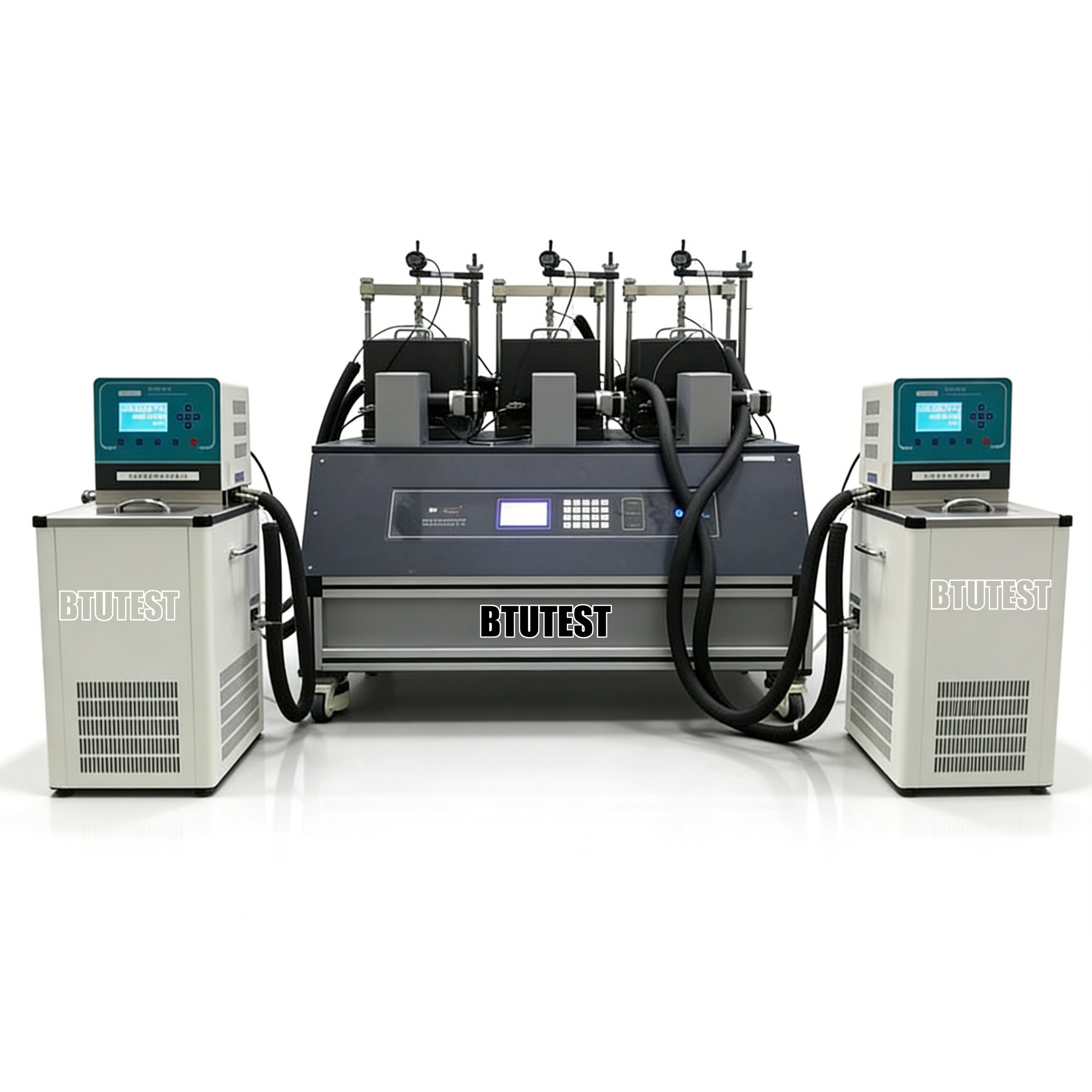

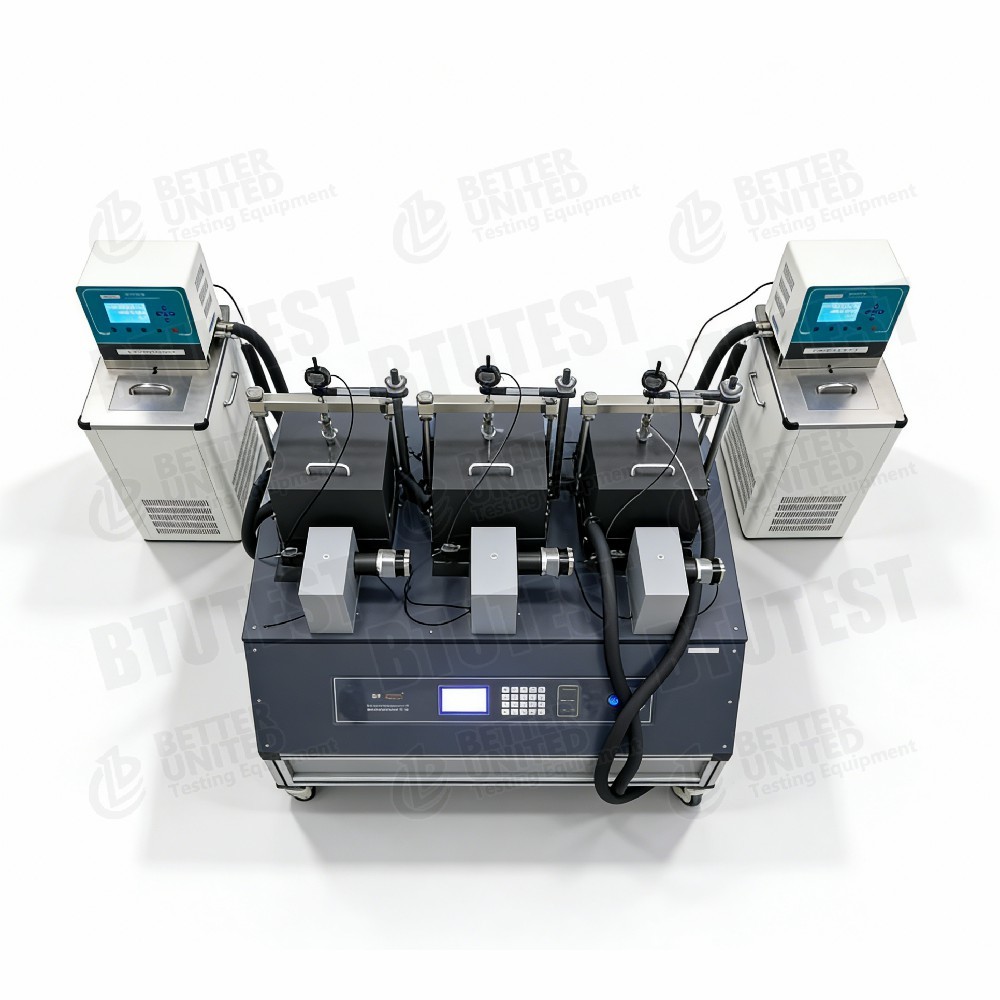

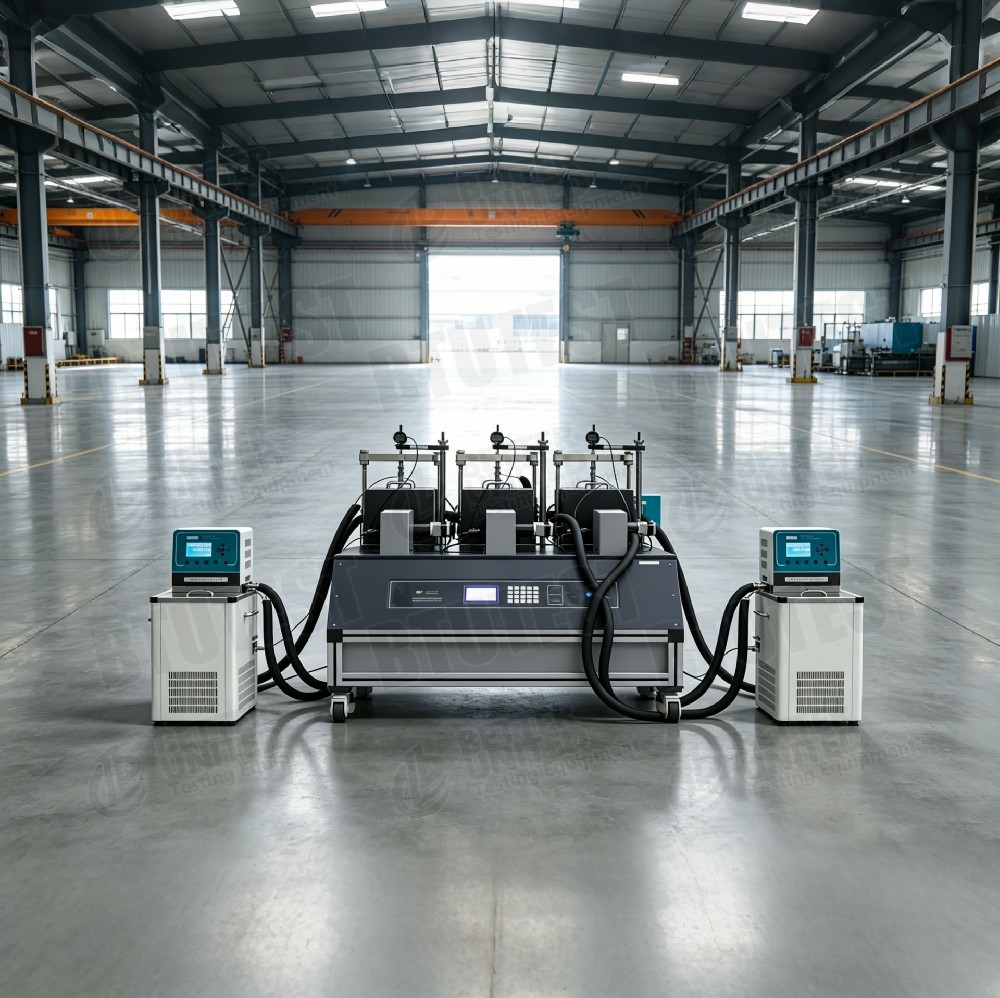

• BTU-TRA-15FT.: Tam otomatik üç ünitelik sıcaklık denetimli kalıntı direkt kesme cihazı (üç bağımsız sıcaklık denetimli kap, 0 ~ 90 °C)

Ortak özellikler:

• Örnek boyutu: Φ61.8 mm × H20 mm (standart kesme halkası)
• Kesme hızı: 0.00001-6 mm/min
• Maksimum normal gerilim: 1,6 MPa (her üç model)
• Maksimum kesme gerginliği: 1,6 MPa (DDS-1FT ve TRA-15FT); DDS-3FT: 10 MPa
• Alım doğruluğu: ±0,1% FS
• Yükleme modu: Servo kapalı döngü kontrolü; yatay yönde gerginlik kontrolü veya gerginlik kontrolü yapılabilir
• Ekran: 240×128 LCD + membran klavye (klavye rakam sayısı değişir)
• Test modülleri: standart konsolidasyon (adım yükleme), doğrudan kesme, döngüsel kesme, reolojik doğrudan kesme

Test Standartları (Uluslararası)

• ASTM D3080(Doğrudan kesme testi)
• ASTM D7329(Dondurulmuş toprağın doğrudan kesme testi)
• ASTM D7608(Kalan dayanıklılık belirlenmesi, karşılıklı kesme kullanarak)
• ASTM D5321(Arayüz kesimi ¢ benzer ilke)
• ISO 17892-10(Doğrudan kesme testi)
• BS 1377-7(Doğrudan kesme testi)
• Sıcaklık denetimli testler için,ASTM D6519(toprakların termal özellikleri) de alakalı olabilir.

DDS-3FT'nin 10 MPa yüksek kesme gerginliği kapasitesi, donmuş toprak veya yüksek dayanıklılıklı malzemeler için uygundur.

Spesifikasyon

Ayrıntılar

• Tek birim karşısında üç birimDDS-1FT/3FT tek birimdir (bir seferde bir numune); TRA-15FT üç birimdir, aynı anda üç numune kesilmesine izin verir ve verimliliği büyük ölçüde artırır.
• Yüksek kesme gerginliği (DDS-3FT)Maksimum kesme gerginliği 10 MPa, donmuş toprak, buz ve yüksek dayanıklı malzemeler için uygundur (genel topraklar genellikle ≤1,6 MPa).
• Sıcaklık kontrolü farklılıkları- Evet.
  • DDS-1FT: 0 ~ 90 °C, genel yüksek sıcaklık testleri (örneğin asfalt, termal rezervuarlar) ve çevresel koşullar için uygundur.
  • DDS-3FT: -20 ~ 90 °C, donmuş toprağı (sıfır altında) yüksek sıcaklığa kadar kapsar, mevsimsel ve permafrost çalışmaları için uygundur.
  • TRA-15FT: her biri 0 ~ 90 °C olan üç bağımsız olarak kontrol edilen kap, aynı anda farklı sıcaklıklarda testlere izin verir, ± 0,1 °C doğruluk.
• Servo kapalı döngü kontrolü- Hem normal hem de yatay yükleme servo motorları kullanır, bu da hassas gerginlik veya gerginlik yolu kontrolünü ve döngüsel ve reolojik testleri desteklemeyi sağlar.
• Geri kalan doğrudan kesmeTRA-15FT adı, geriye kalan dayanıklılığı ters kesme yoluyla elde etme olasılığı olan "residual" ı içerir (tasdik yazılım modülü).
• Sensör yapılandırmasıHer birim 2 yük hücresini (normal ve yatay) ve 1 hareket sensörü (yatay hareket; dikey hareket de ölçülebilir ancak listede bulunmamaktadır) içerir.6 yük hücresi + 3 yer değiştirme sensörü.
• Ekran ve klavyeTRA-15FT, birden fazla numuneyi izlemek için 20 anahtarlı bir membran klavyesi ve 3 kanallı LED göstergelerine sahiptir.
• Test modülleriTüm destek standart konsolidasyon (adım yükleme), doğrudan kesme, döngüsel kesme ve reolojik doğrudan kesme.

Uygulama

• BTU-DDS-1FT- Genel sıcaklık kontrollü doğrudan kesme, örneğin, asfalt karışımları, termal rezervuar toprakları, yüksek sıcaklık alt sınıfları, nükleer atıkların atılması.
• BTU- DDS-3FTDondurulmuş toprak mühendisliği (Qinghai-Tibet Demiryolu, Arktik projeleri), mevsimsel donmuş toprak alt sınıfları, buz-toprak arayüz çalışmaları.
• BTU-TRA-15FT.Yüksek verimli kalıntı dayanıklılık testi (örneğin kayma bölgesi toprakları); aynı anda farklı sıcaklıklarda kalıntı dayanıklılık testi veya farklı malzemelerin karşılaştırılması.
• Döngüsel kesmeDeprem veya dalga yükü altında kuvvet bozulmasını simüle edin.
• Reolojik doğrudan kesmeUzun süreli yükleme altında sürünme davranışı.
• Öğretim ve araştırma Sıcaklık etkilerini inceleyen toprak mekaniği laboratuvarları.

Avantajlar

• Geniş sıcaklık aralığı-20 ~ 90 °C (DDS-3FT) veya 0 ~ 90 °C (diğerleri), donmuş toprak ve yüksek sıcaklık gereksinimlerini karşılamak.
• Yüksek kesme gerginliği (DDS-3FT)Dondurulmuş toprak, buz, sert kil veya hatta yumuşak kayaları test edebilen 10 MPa.
• Üç bağımsız sıcaklık kontrollü kap (TRA-15FT)Bir testte üç sıcaklık noktası, verimlilik üç katına çıkar; her kap bağımsız olarak kontrol edilir (± 0,1 °C).
• Servo kapalı döngü kontrolü✓ Döngüsel ve reolojik testleri destekleyen, doğru bir stres/yağlanma yolu kontrolü.
• Çoklu test modülleri¢ Birleştirme, doğrudan kesme, döngüsel kesme, reoloji tek bir sistemde.
• Yüksek elde etme doğruluğu± 0,1% FS, güvenilir veriler.
• Kalan dayanıklılık kapasitesiTRA-15FT, parti kalıntı dayanıklılığı testine uygundur.
• Açık operatör arayüzüLED durum göstergesi (TRA-15FT) ile LCD + membran klavye.

Neyi Seçmeliyiz?

Test gereksinimlerine göre modeli seçin:

Not: TRA-15FT'nin üç kabı bağımsız olarak sıcaklık kontrolü yapılır, bu da örnek başına farklı sıcaklıklara izin verir.Yazılımın bir kesme modülü içerdiğini doğrulayın.

Süreç Akışı

Örnek:Dondurulmuş toprağın hızlı kesme testi (sıfırın altındaki sıcaklık) tamamen otomatik dondurulmuş toprağın doğrudan kesme aygıtı (BTU-DDS-3FT)

• Örnek hazırlama
  • Dondurulmuş toprağı rahatsız edilmeden kesin veya Ø61.8×20 mm kesme halkası kullanarak sıfır altındaki sıcaklıkta tutarak yeniden şekillendirilmiş dondurulmuş toprağı hazırlayın.
  • İlk su içeriğini, yoğunluğunu ve sıcaklığını ölçün.

• Örnek kurulumları
  • Örneği hızlı bir şekilde kesici kutusuna yerleştirin (tanımaktan kaçının), gözenekli taş ve yükleme plakalarını yerleştirin.
  • Kesme kutusunu sıcaklık kontrollü odanın içine yerleştirin, normal ve yatay yükleme çubuklarını bağlayın.
  • Yer değiştirme sensörleri ve yük hücreleri monte edin.

• Sıcaklığı ayarlayın
  • Yazılımda hedef sıcaklığı (örneğin, -15 °C) ayarlayın, sıcaklık kontrol sistemini çalıştırın ve numune sıcaklığının dengelenmesini bekleyin (genellikle boyutuna bağlı olarak 1-2 saat).

• Normal baskı uygulayın
  • Servo yükleme sistemi üzerinden hedef normal gerilimi (örneğin, 200 kPa) uygulayın.
  • Normal yer değiştirme kaydedilinceye kadar (dondurulmuş toprağın konsolidasyon deformasyonu küçüktür).

• Kesme parametrelerini ayarlayın
  • Hızlı kesme modülü veya standart kesme modülü seçin.
  • Yapılandırılmış kesme hızı (örneğin, 1 mm/min ‡ donmuş toprak genellikle nispeten daha yüksek bir hızla kesilir).
  • Kesme kayma sınırını belirleyin (örneğin, 6 mm).
  • Kontrol modunu seçin: gerginlik kontrolü (ortak) veya stres kontrolü.

• Kürtmeye başla.
  • Kesme kutusunu hareket ettirmek için yatay servo motoru çalıştırın.
  • Yazılım yatay kesme kuvveti, yatay hareket, normal hareket, sıcaklık ve zamanı gerçek zamanlı olarak kaydeder.
  • Grafik kesme gerginlik kaydırma eğrisi.

• Durdurma durumu
  • Önceden ayarlanmış yer değiştirmeye ulaşıldığında veya açık bir en yüksek gerilim düşüşünden sonra otomatik olarak durur.

• Çıkarma ve temizleme
  • Sıcaklık kontrolünü durdurun, sıcaklığın çevreye dönmesine izin verin, normal kuvveti boşaltın ve örneği çıkarın.
  • Kesme kutusunu temizle, yoğunluk konusunda dikkatli ol.

• Verilerin işlenmesi
  • Yazılım, en yüksek kesme gerilimini (veya kalıntı kesme gerilimini) hesaplar.
  • Farklı normal streslerde yapılan testler için, donmuş toprak kohezyonu c ve sürtünme açısı φ elde etmek için Mohr-Coulomb zarfını çizin.
  • Test raporunu oluştur.

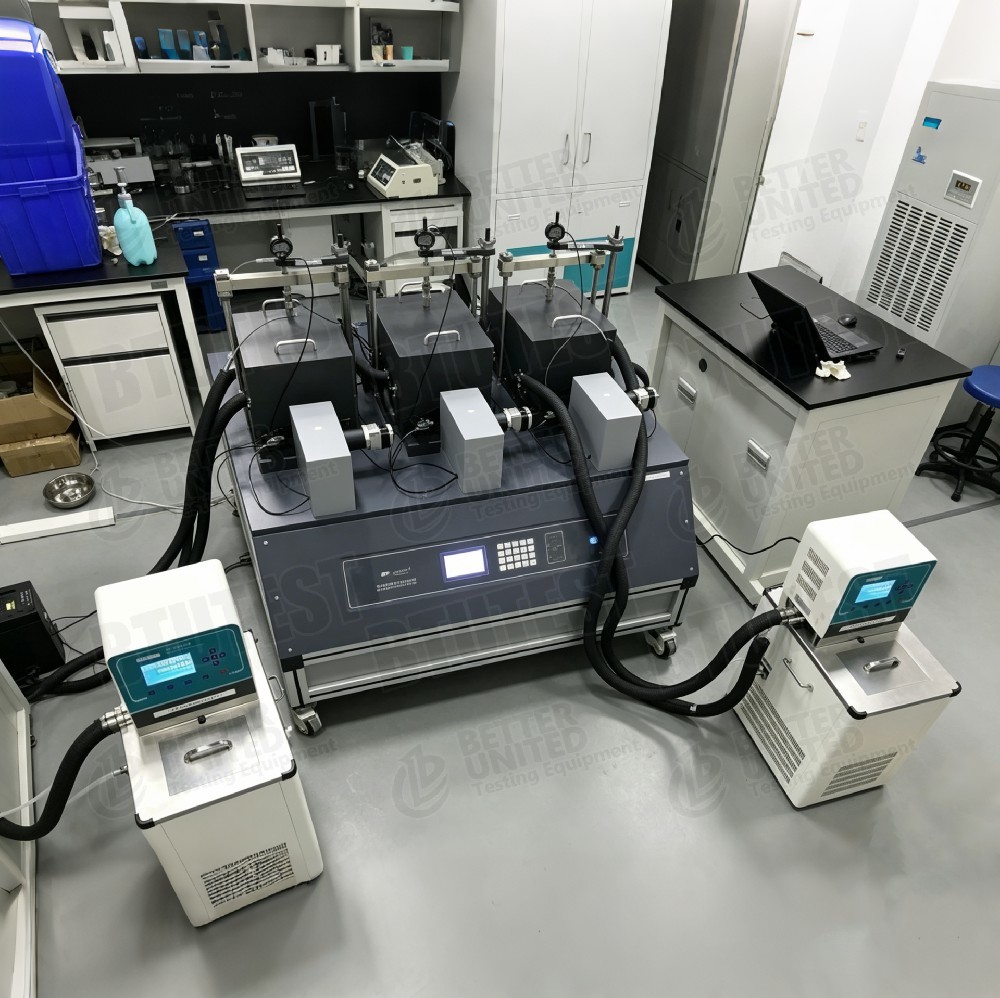

TRA-15FT için (üç birim):

• Aynı anda üç numune kurulabilir, her bir kap bağımsız olarak farklı bir ısıya ayarlanabilir (örneğin -5 °C, 0 °C, +5 °C).
• Yazılım, her kesme kutusu için kesme başlangıcını bağımsız olarak (veya eşzamanlı olarak) kontrol edebilir.
• Testten sonra, üç sıcaklıkta güç parametrelerinin karşılaştırması otomatik olarak üretilir.
• Sıcaklığın kalıntı sertliğe etkisini incelemek için idealdir.

Özet:Bu seride, 0 ~ 90 °C ve -20 ~ 90 °C sıcaklık aralıklarını kapsayan tek birim ve üç birim sıcaklık denetimli doğrudan kesme cihazları sunulmaktadır.DDS-1FT genel sıcaklık kontrolü doğrudan kesme sistemidirDDS-3FT, 10 MPa yüksek kesme gerginliği kapasitesine sahip donmuş topraklar için özel olarak tasarlanmıştır.TRA-15FT, verimli kalıntı dayanıklılık testleri ve çok sıcaklıklı karşılaştırmalı çalışmalar için uygun üç ünite bağımsız sıcaklık kontrolü sistemidir.Seçim, gerekli sıcaklık aralığına, yüksek kesme kuvvetine, numune verimliliğine ve kalıntı dayanıklılık test gereksinimlerine dayanmalıdır.
