Otomatik Artık Direkt Kesme Aparatı

Ürün Açıklaması

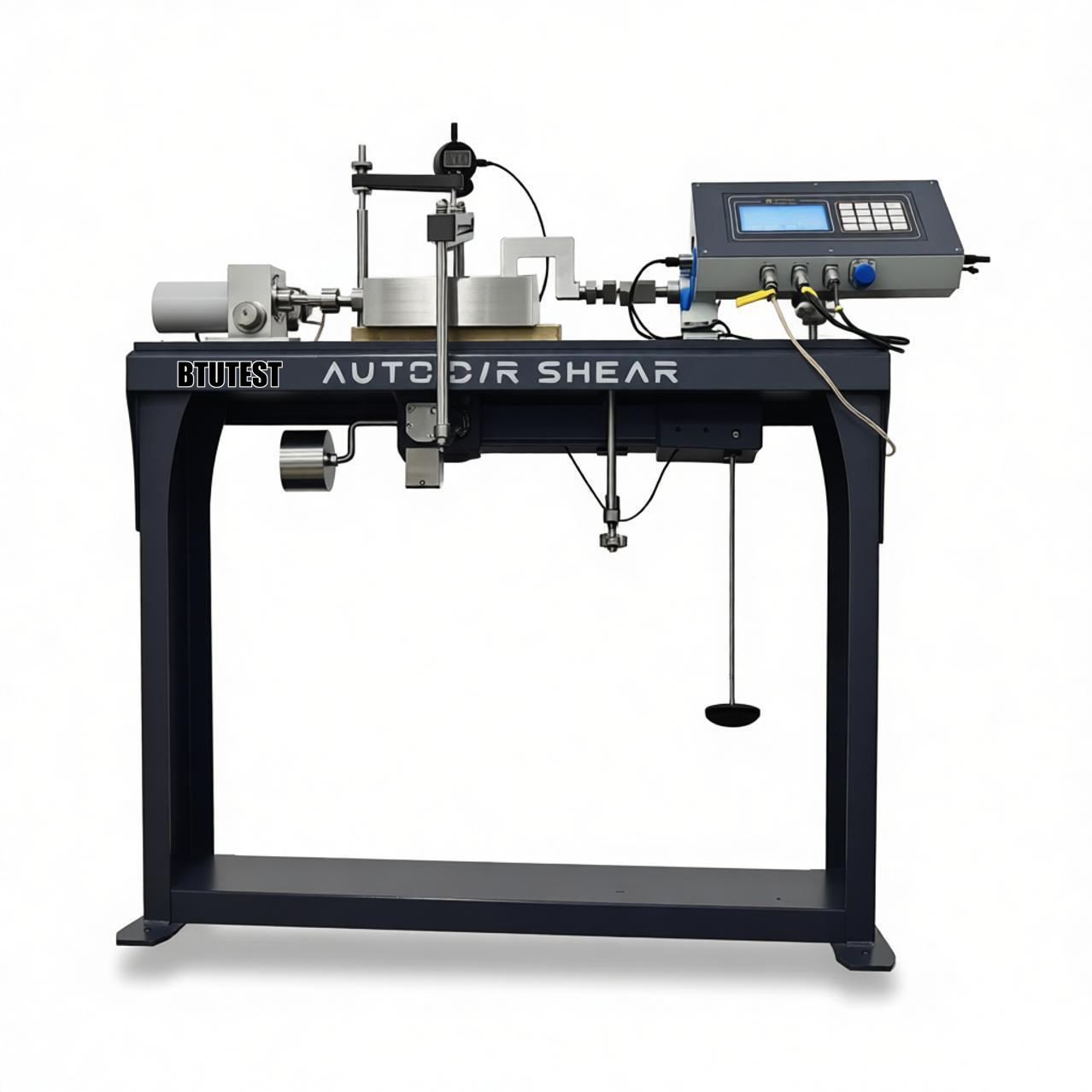

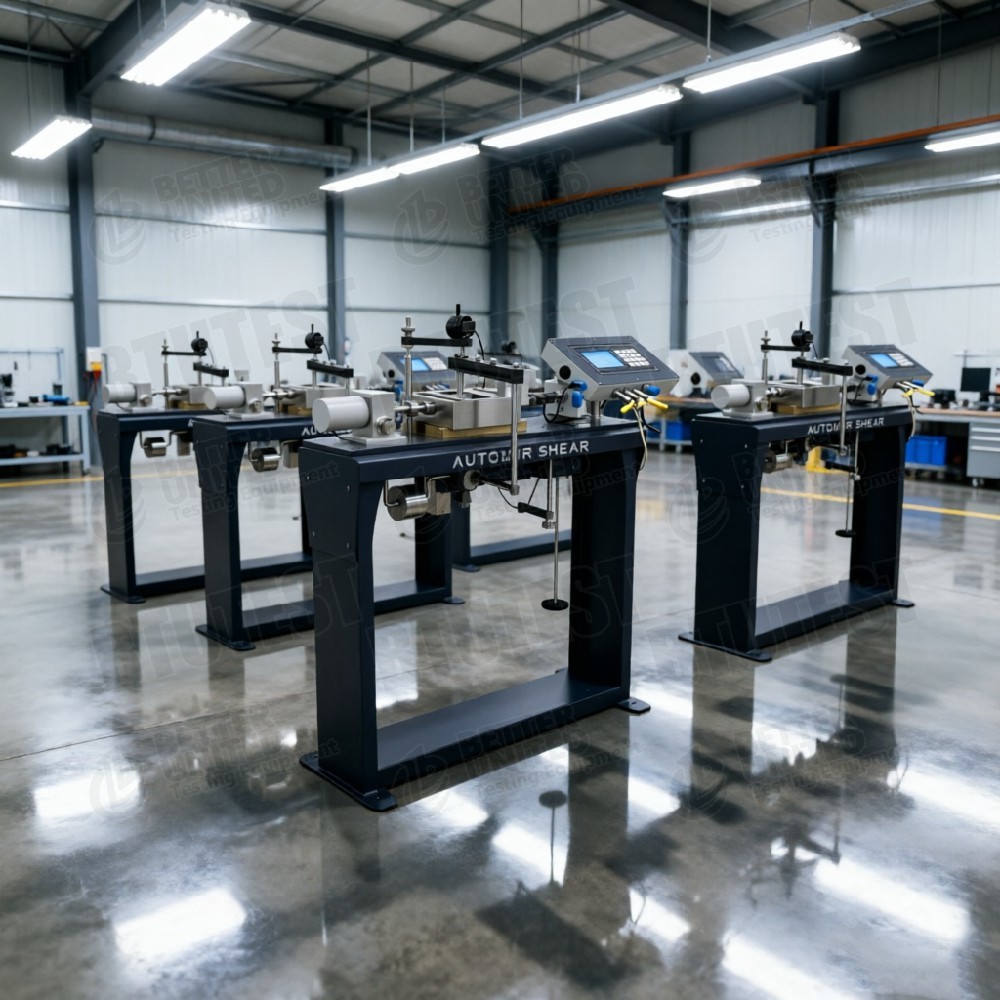

Tam Otomatik Artık Direkt Kesme AparatıBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Tanım

Bu seri şunlardan oluşur:tam otomatik artık doğrudan kesme aparatlarımikroişlemci kontrollü bir sürücü sistemi ve tuş takımı komut girişi kullanılarak. Avantajları arasında test hızını duraklatma ve sıfırlama yeteneği, USB 3.0 arayüzü aracılığıyla bilgisayar kontrolü, operatör tarafından programlanabilir hız ve işlevler ve kendi kendini kontrol sistemi yer alır. Başlangıç ​​konumuna hızlı dönüş fonksiyonu, yeni bir teste başlarken veya artık kesme testine devam ederken kesme kutusunu sıfırlamanın uygun bir yolunu sağlar.

Modeller şunları içerir:

• BTU-DDS-10: İngiliz Standardı direkt kesme aparatı (kollu yükleme)
• BTU-DDS-5: Amerikan Standardı doğrudan kesme aparatı (kollu yükleme)
• BTU-DDS-5F: Tam otomatik rezidüel doğrudan kesme aparatı (5 kN)
• BTU-DDS-10F: Tam otomatik rezidüel doğrudan kesme aparatı (5 kN? tabloda 5 kN gösterilmektedir, ancak model 10 kN önermektedir – üretici ile doğrulayın)

Ana işlevler:

• Standart konsolidasyon, standart kesme, hızlı kesme, döngüsel kesme, reolojik doğrudan kesme
• İsteğe bağlı arayüz sürtünme test modülü ve sıcaklık kontrol modülü

Test Standartları (Uluslararası)

• İngiliz Standardı (BTU-DDS-10): UyumludurBS 1377
• Amerikan Standardı (BTU-DDS-5): UyumludurASTM D3080
• Tam otomatik rezidüel modeller (DDS-5F/10F): Hem İngiliz hem de Amerikan standartlarının yanı sıra artık dayanım testi standartlarını da karşılayabilirASTM D7608,ASTM D6467(üreticiyle onaylayın).

Diğer ilgili standartlar:

• ISO 17892-10(Doğrudan kesme testi)
• AASHTO T-236
• TR 1997-2(Euro kodu 7)

Şartname

Not: BTU-DDS-10F model adı “10F” içermesine rağmen, tabloda hala normal kuvvet ve yatay kesme kuvveti 5 kN olarak listelenmektedir; bu bir yazım hatası olabilir; Gerçek özellikler için üreticiye danışın.

Detay

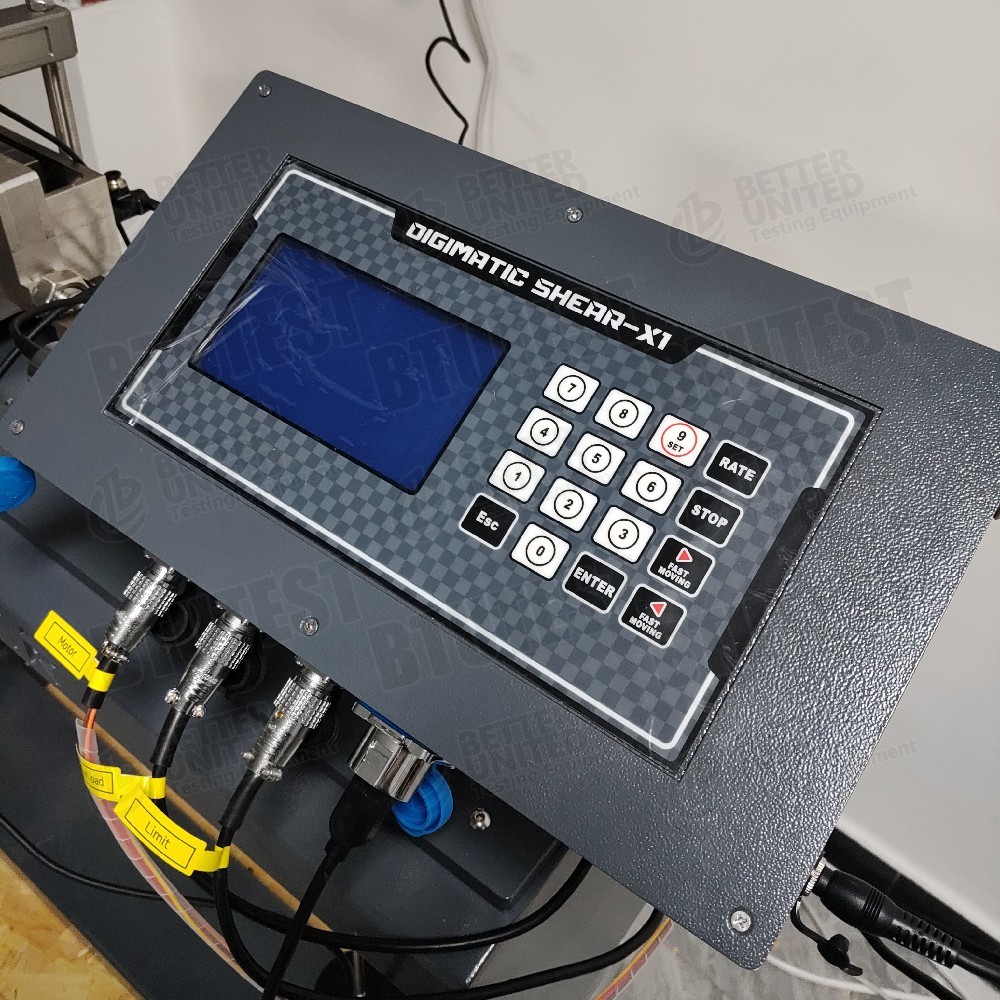

• Mikroişlemcili kontrol sistemi– Programlanabilir test hızı, duraklatma, sıfırlama; Bilgisayarla USB 3.0 iletişimi.
• Başlangıç ​​pozisyonuna hızlı dönüş– Bir testten sonra veya kalan kesme sırasında kesme kutusunu otomatik olarak başlangıç ​​pozisyonuna döndürerek rahatlığı artırır.
• Çift standart uyumluluğu– İngiliz Standardı (DDS-10) kare numuneler kullanır (60×60 veya 100×100 mm); Amerikan Standardı (DDS-5) yuvarlak numuneler kullanır (Φ61,8×20 mm).
• Tam otomatik rezidüel modeller (DDS-5F/10F)– Servo kapalı döngü yükleme, kalan dayanım testi için otomatik ileri geri hareket eden kesme.
• Kol yükleme (DDS-10/5)– Geleneksel ağırlık yükleme, basit ve güvenilirdir ancak manuel ağırlık değişimi gerektirir.
• Geniş kesme hızı aralığı– 0,00001–9,99999 mm/dak, yavaştan hızlıya kesmeyi kapsar.
• Büyük kayma deplasmanı– 25 mm'ye kadar, geleneksel doğrudan kesmeden (6‑8 mm) çok daha büyüktür, büyük yer değiştirme gerektiren artık dayanım testleri için uygundur.
• İsteğe bağlı modüller– Arayüz sürtünmesi (toprak yapısı, geosentetikler) ve sıcaklık kontrolü (aralık doğrulanacak).
• Yazılım modülleri– Standart konsolidasyon, standart kesme, hızlı kesme, döngüsel kesme, reolojik doğrudan kesme vb.

Başvuru

• Artık mukavemet testi– Büyük yer değiştirme altında kayma bölgesi zeminlerinin, fay oyuklarının vb. artık kesme mukavemetini (cᵣ, φᵣ) belirleyin.
• Geleneksel doğrudan kesme testleri– En yüksek mukavemeti elde etmek için hızlı kesme, konsolide kesme, yavaş kesme.
• Döngüsel kesme– Deprem veya dalga yüklemesi altında mukavemet bozulmasını simüle edin.
• Reolojik doğrudan kesme– Zeminlerin uzun vadeli sürünme davranışını inceleyin.
• Arayüz sürtünmesi– İsteğe bağlı modülle toprak-beton, toprak-jeomembran vb. arayüz sürtünme açılarını test edin.
• Sıcaklık kontrollü testler– İsteğe bağlı sıcaklık modülüyle sıcaklığın kayma mukavemeti üzerindeki etkilerini inceleyin.
• Uluslararası standartlara uygunluk– BS 1377 ve ASTM D3080 standartlarını karşılar, yurt içi ve yurt dışı projelere uygundur.

Avantajları

• Çoklu standart uyumu– Özel İngiliz ve Amerikan Standart modelleri ve ayrıca genel tam otomatik artık modeller.
• Büyük kesme deplasmanı (25 mm)– Artık dayanım testi için geleneksel doğrudan kesmeye (6‑8 mm) göre daha uygundur.
• Tam otomatik servo kapalı çevrim (F modelleri)– Manüel müdahale gerektirmeden otomatik ileri geri kesme, hassas gerilim/gerinim yolu kontrolü.
• Geniş kesme hızı aralığı– 0,00001–9,99999 mm/dak kademesiz, sürünmeden hızlı kesmeye kadar.
• USB 3.0 arayüzü– Yüksek hızlı veri aktarımı, uzaktan kontrol özelliği.
• Hızlı dönüş fonksiyonu– Özellikle çok kademeli artık kesme işlemlerinde verimliliği artırır.
• Modüler yazılım– Konsolidasyon, kesme, döngüsel, reolojik modüller ihtiyaç halinde birleştirilebilir.
• Genişletilebilirlik– İsteğe bağlı arayüz sürtünme ve sıcaklık kontrol modülleri.

Ne Seçilmeli

Test gereksinimlerine göre modeli seçin:

Not: DDS-5F ve DDS-10F arasındaki ana fark numune boyutu olabilir (yuvarlak Amerikan numuneleri için DDS-5F, kare İngiliz numuneleri için DDS-10F), ancak tablo net değildir; üreticiyle teyit edin.

Süreç Akışı

Örnek:Tam otomatik artık doğrudan kesme aparatı kullanılarak doymuş kil (karşılıklı kesme) üzerinde artık dayanım testi (BTU-DDS-5F)

• Numune hazırlama
  • Φ61,8×20 mm'lik bir kesme halkası kullanarak bozulmamış veya yeniden kalıplanmış kil numunesini kesin; doyurun.
  • Başlangıçtaki su içeriğini ve yoğunluğunu ölçün.

• Numune kurulumu

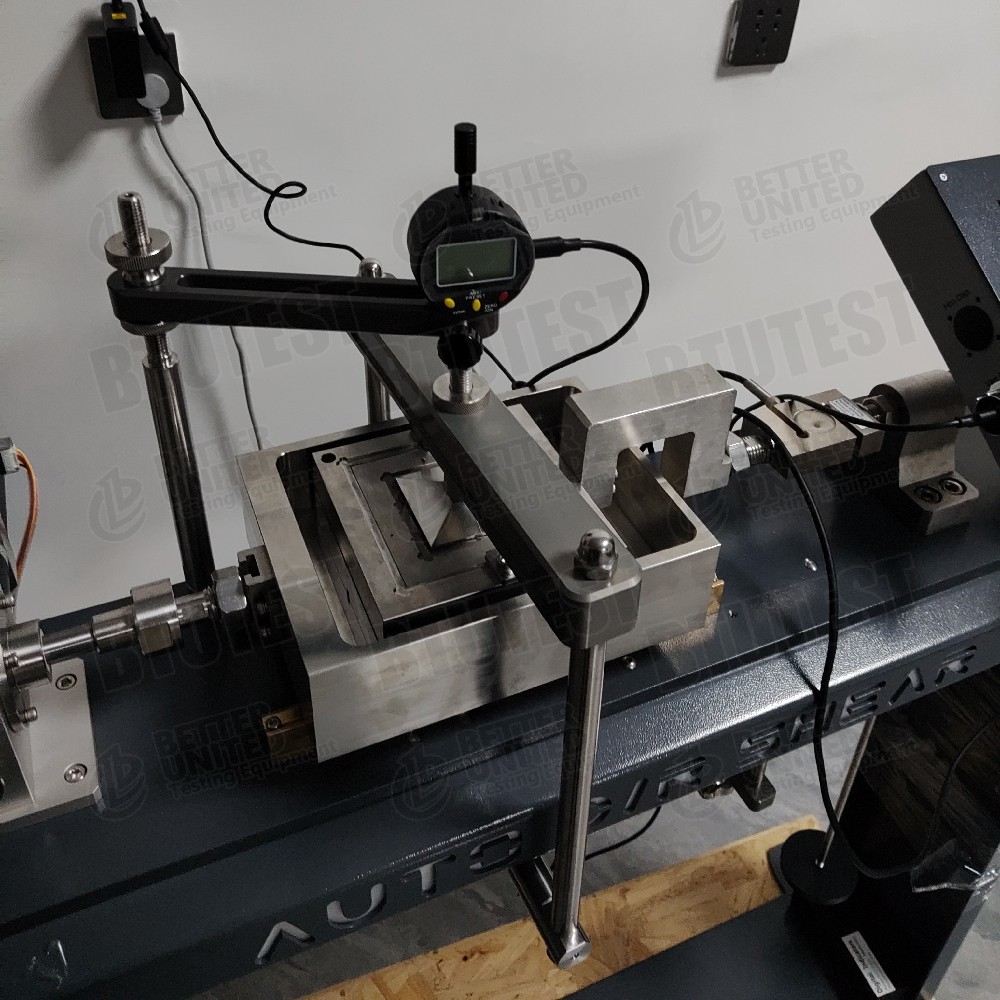

  • Numuneyi alt kesme kutusuna yerleştirin, üst kutuyu, gözenekli taşları ve yükleme plakasını takın.
  • Kesme kutusunu doğrudan kesme yükleme çerçevesine yerleştirin, normal ve yatay yükleme çubuklarını bağlayın.
  • Yer değiştirme sensörlerini (yatay ve dikey) takın.

• Normal stres uygulayın
  • Hedef normal gerilimi (örn. 100 kPa) servo kapalı döngü sistemi aracılığıyla uygulayın.
  • Konsolidasyon stabil olana kadar (drenajlı durum) normal yer değiştirmeyi kaydedin.

• Kesme parametrelerini ayarlayın
  • “Artık kesme modülü” veya “karşılıklı kesme modülü” seçeneğini seçin.
  • Kesme hızını ayarlayın (örneğin, 0,5 mm/dak).
  • İleriye doğru kayma yer değiştirme sınırını ayarlayın (örn. 10 mm).
  • Ters kayma yer değiştirme sınırını (örn. 10 mm) ve döngü sayısını (örn. 5) ayarlayın.
  • Kontrol modunu seçin: gerinim kontrolü (tipik).

• Karşılıklı kesmeye başlayın
  • Yatay servo sistemi kesme kutusunu ileri doğru iter; ileri limite ulaştıktan sonra otomatik olarak geri döner.
  • Yazılım, her yarım döngü için kesme kuvvetini, yer değiştirmeyi ve zamanı gerçek zamanlı olarak kaydeder.
  • Kesme gerilimi-yer değiştirme eğrisini çizin (çoklu döngü).

• Durdurma koşulu
  • Önceden ayarlanan döngü sayısı tamamlandığında veya kesme gerilimi dengelendiğinde (kalan dayanıma ulaşıldığında) otomatik olarak durur.

• Sökme ve temizleme
  • Normal kuvveti boşaltın, numuneyi çıkarın, kesme kutusunu temizleyin.

• Veri işleme
  • Yazılım, her yarım döngü için en yüksek kayma gerilimini (ilk döngü) ve stabilize kayma gerilimini (artık) otomatik olarak tanımlar.
  • Farklı normal gerilimlerdeki testler için cᵣ ve φᵣ'yi hesaplamak için artık dayanım zarfını çizin.
  • Test raporu oluşturun.

Kaldıraçla yüklemeli modeller için (DDS-10/5): Normal stres ağırlıklar kullanılarak manuel olarak uygulanır; kesme sırasında manuel kayıt veya harici bir veri kaydedici gereklidir.

Özet:Bu seri, İngiliz Standardı (kare numune), Amerikan Standardı (yuvarlak numune) kaldıraçla yüklemeli doğrudan kesme aparatlarının yanı sıra tam otomatik servo kapalı döngü artık doğrudan kesme aparatlarını (5F/10F) sunar. Tam otomatik modeller, artık dayanım testi için büyük deplasmanlı pistonlu kesmeyi destekler. Tüm modeller isteğe bağlı olarak arayüz sürtünme ve sıcaklık kontrol modülleri ile donatılabilir ve zengin yazılım test modüllerine sahiptir. Seçim, numune şekline, belirli standartlara uygunluğa, tam otomatik artık kesme testinin gerekliliğine ve daha yüksek kesme kuvvetinin (10 kN) gerekip gerekmediğine göre yapılmalıdır.
