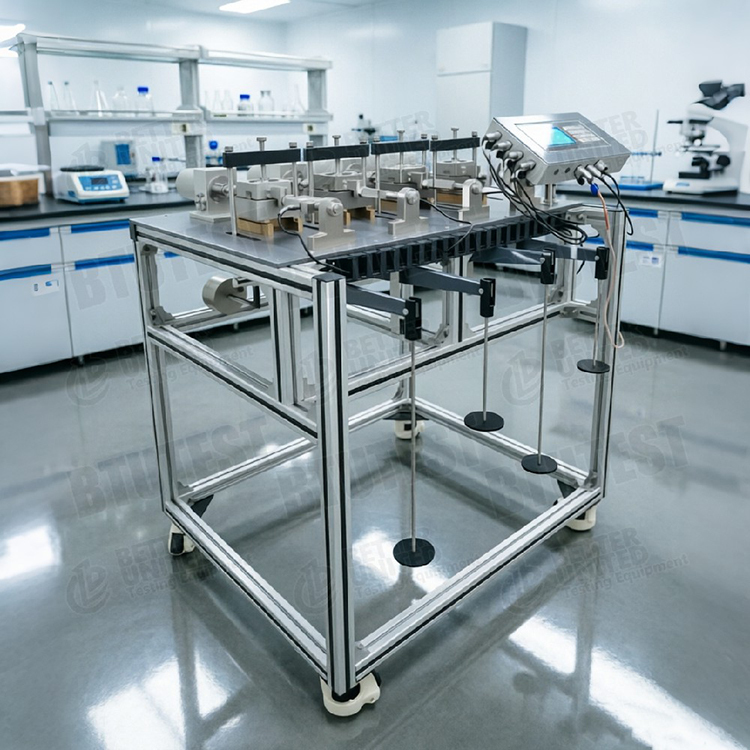

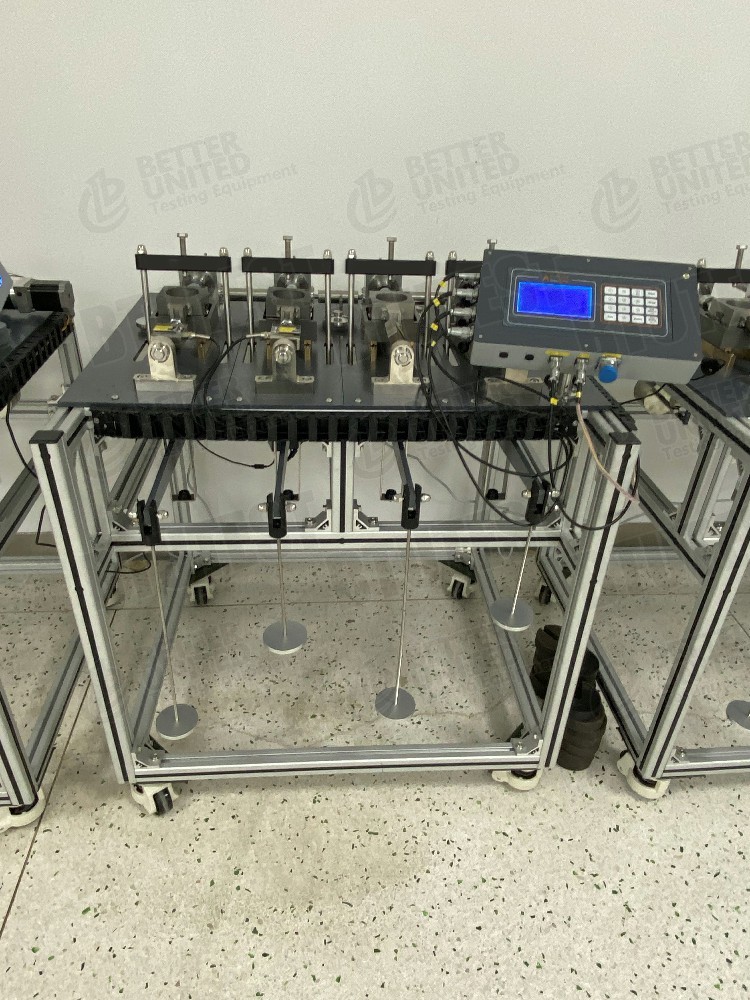

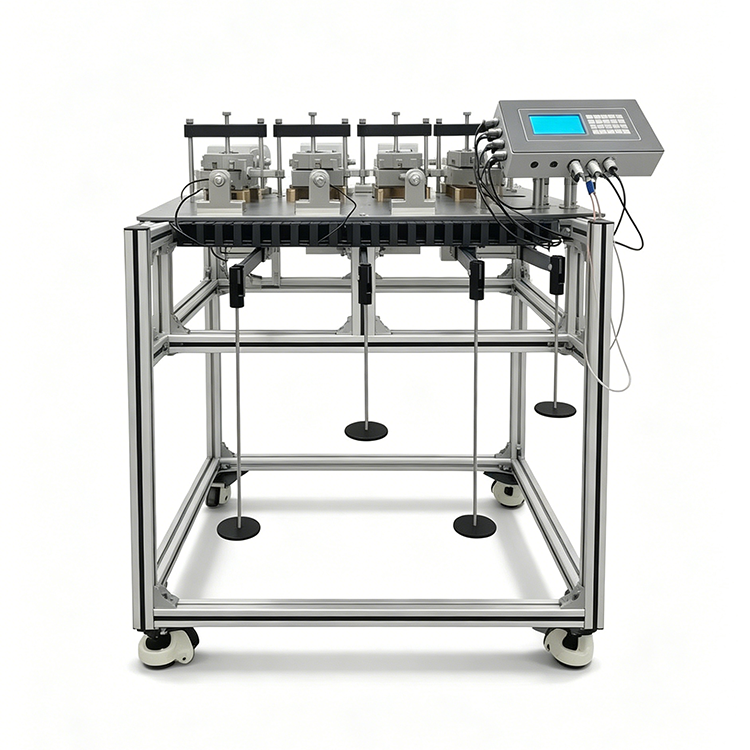

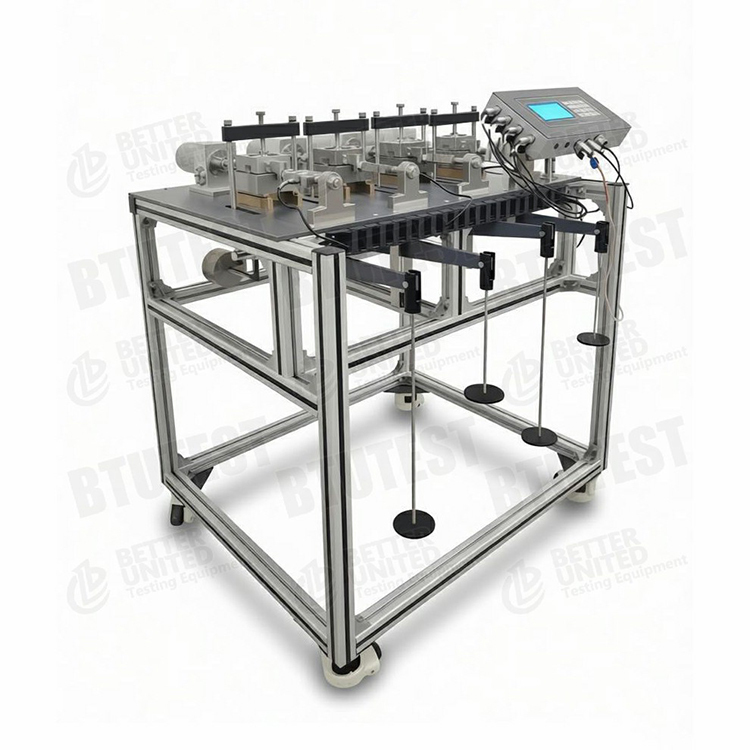

Dört Üniteli Doğrudan Kesme Aparatı

Ürün Açıklaması

Dört Üniteli Doğrudan Kesme Aparatı

Modeller:BTU-DDS‑4 /BTU-DDS‑4A /BTU-DDS‑4Q

Tanım

Bu seri şunlardan oluşur:dört üniteli doğrudan kesme aparatlarızeminlerin kayma mukavemeti parametrelerini (iç sürtünme açısı φ ve kohezyon c) belirlemek için kullanılır. Üç model mevcuttur:



·BTU-DDS‑4: Temel dört üniteli doğrudan kesme aparatı (manuel kayıt veya harici sayaç okuma).

·BTU-DDS‑4A: Otomatik veri toplama ve işleme için bir veri kaydedici ve Windows yazılımıyla donatılmış, dört üniteli otomatik veri toplama doğrudan kesme aparatı.

·BTU-DDS‑4Q: Pnömatik yüklemeli (kollu yüklemenin yerini alır) ve gelişmiş kontrole sahip dört üniteli otomatik doğrudan kesme aparatı.



Ortak özellikler:

· Numune boyutu: Φ61,8 mm × H20 mm (standart kesme halkası).

· Kesme hızı: 0,00001 – 6 mm/dak, kademesiz ayar.

· Maksimum kesme yer değiştirmesi: 8 mm.

· Yatay kesme kuvvetini ölçmek için dört yük hücresi.

· Modeller arasındaki temel farklar yükleme yöntemi, kontrol yöntemi ve veri toplama yeteneğindedir.

Test Standartları (Uluslararası)

·ASTM D3080(Zeminlerin doğrudan kesme testi için standart test yöntemi)

·ISO 17892‑10(Geoteknik test – Doğrudan kesme testi)

·BS 1377-7(İngiliz Standardı – Doğrudan kesme testi)

·JGS 0561(Japon doğrudan kesme testi yöntemi)

·Çin GB/T 50123‑2019(Toprak test yöntemleri standardı)



Her üç model de yukarıdaki standartlarda belirtilen kesme hızı, numune boyutu ve normal gerilim aralığına ilişkin temel gereksinimleri karşılayabilir.

Şartname

Parametre	BTU-DDS‑4	BTU-DDS‑4A	BTU-DDS‑4Q
Enstrüman adı	Dört üniteli doğrudan kesme aparatı	Dört üniteli otomatik toplama doğrudan kesme aparatı	Dört üniteli otomatik direkt kesme aparatı
Numune boyutu (mm)	Φ61,8×H20	Φ61,8×H20	Φ61,8×H20
Kesme hızı (mm/dak)	0,00001 – 6 (kademesiz)	0,00001 – 6 (kademesiz)	0,00001 – 6
Yükleme yöntemi	Kol yükleme (kol oranı 12:1)	Kol yükleme (12:1)	Pnömatik yükleme
Kontrol yöntemi	16 tuşlu membran tuş takımı + 240×128 LCD	16 tuşlu membran tuş takımı + 240×128 LCD	16 tuşlu membran tuş takımı + 240×128 LCD
Maks. kesme yer değiştirmesi	8mm	8mm	8mm
Konsolidasyon basıncı (kPa)	0‑50‑100‑200‑300‑400 (kademeli ağırlıklar)	0‑50‑100‑200‑300‑400 (kademeli ağırlıklar)	25‑400 (hava basıncıyla sürekli ayarlanabilir)
Sensörler	4 yük hücresi	4 yük hücresi	4 yük hücresi
Veri toplama	Yok (manuel okuma)	Veri kaydedici + Windows edinme/işleme yazılımı	otomatik edinim + yazılım



Not: DDS‑4A ve DDS‑4Q'nun her ikisi de otomatik veri toplama özelliğine sahiptir; temel fark yükleme yöntemidir. DDS‑4 manuel / yarı otomatiktir (yazılım yoktur).

Detay

·Dört üniteli yapı– Dört kesme kutusu aynı anda test edilebilir; her kesme kutusu, kendi yük hücresi aracılığıyla yatay kesme kuvvetini bağımsız olarak ölçer.

·Kesme hızı– 0,00001‑6 mm/dak sürekli olarak ayarlanabilir, yavaş kesmeden (0,02‑0,05 mm/dak) hızlı kesmeye (0,8‑1,2 mm/dak) kadar kapsar ve aynı zamanda döngüsel kesme için de uygundur.

·Yük hücreleri– Geleneksel deneme halkalarını değiştirin; Yüksek doğrulukla (±%0,1 FS) doğrudan elektrik çıkışı sağlayarak otomatik veri toplamayı kolaylaştırır.

·Maksimum kesme deplasmanı 8 mm– Geleneksel doğrudan kesme testi gereksinimlerini karşılar (genellikle 6 mm'ye veya çapın %10'una kadar).

·Konsolidasyon basıncı–

o DDS‑4 / 4A: Ağırlıklar kullanılarak sabit basınç adımlarıyla (0, 50, 100, 200, 300, 400 kPa) kaldıraçla yükleme (12:1).

o DDS‑4Q: Pnömatik yükleme, 25 ila 400 kPa arasında sürekli olarak ayarlanabilir, ağırlıkların değiştirilmesine gerek yoktur; herhangi bir ara basınç değerine izin verir.

·Kontrol yöntemi– Tüm modellerde kesme hızı, başlatma/durdurma vb. ayarları yapmak için membran tuş takımı + dokunmatik olmayan LCD (240×128) kullanılır.

·Veri toplama (yalnızca DDS‑4A / 4Q)–

o 4 yük hücresine bağlı harici veri kaydedici.

o Windows yazılımı (BTU toplama ve işleme yazılımı) gerçek zamanlı kesme kuvveti-yer değiştirme eğrilerini görüntüler, verileri otomatik olarak kaydeder ve Excel'e aktarır.

o Son işlem modülü: farklı normal gerilimlerdeki en yüksek kayma gerilimlerinden mukavemet zarfını çizer ve c ve φ'yi hesaplar.

Başvuru

· Rutin jeoteknik testler: kohezyonlu zeminlerin, siltin, kumun vb. kesme dayanımının belirlenmesi.

· Şev stabilite analizi: c ve φ parametrelerini sağlar.

· Taşıma kapasitesi değerlendirmesi: sığ ve derin temel tasarımı için dayanım parametreleri sağlar.

· Dolgu mühendisliği: dolgu malzemelerinin kalite kontrolü.

· Öğretim laboratuvarları: üniversite zemin mekaniği laboratuvar dersleri.

· Araştırma uygulamaları: döngüsel kesme testleri (döngüsel yükleme altında mukavemet kaybı); Pnömatik yükleme modeli (DDS‑4Q), farklı derinlikleri simüle etmek için sürekli değişken normal gerilime olanak tanır.

Avantajları

·Dört üniteli konfigürasyon– Dört farklı normal gerilim aynı anda test edildi; tek üniteli bir aparatın verimliliğinin dört katı.

·Geniş kademesiz kesme hızı aralığı– Çeşitli test standartlarını karşılar (yavaş kesme, hızlı kesme, döngüsel kesme).

·Yük hücreleri– Yüksek doğruluk (%0,1 FS), geleneksel kanıtlama halkalarından (tipik olarak %1 FS) çok daha iyi.

·Kol yüklemesi (DDS‑4/4A)– Basit, güvenilir, güç gerektirmez, düşük maliyetli.

·Pnömatik yükleme (DDS‑4Q)– Sürekli olarak ayarlanabilen normal gerilim, ağırlık değişimi yok, keyfi basınç yollarını simüle eder, daha yüksek otomasyon.

·Otomatik toplama ve işleme (4A/4Q)– İnsan hatasını azaltır, c ve φ'yi otomatik olarak hesaplar, raporlar oluşturur, zamandan tasarruf sağlar.

·Hafif çerçeve– Alüminyum profil konstrüksiyon (önceki belgeden), korozyona dayanıklı, tekerlekli.

·Dokunmatik olmayan ekran– Laboratuvar ortamına uygundur (toprağa ve suya dayanıklıdır, eldivenle çalıştırılabilir).

Ne Seçilmeli

Test gereksinimlerine göre modeli seçin:



Gereklilik	Önerilen Model	Sebep
Sınırlı bütçe, yalnızca gösterimin öğretilmesi veya birkaç test, manuel okuma kabul edilebilir	BTU‑DDS‑4	Temel model, otomatik edinim yok, en düşük maliyet
Rutin araştırma veya kalite kontrol, otomatik veri toplama ve işlemeyi gerektirir	BTU‑DDS‑4A	Kaldıraçlı yükleme + otomatik alım, iyi maliyet performansı
Sürekli değişken normal strese ihtiyaç vardır (örneğin, çeşitli basınçlarda dayanıklılık)	BTU‑DDS‑4Q	Pnömatik yükleme, sürekli ayarlanabilir basınç, ağırlık yok
Döngüsel kesme testi	DDS‑4A veya 4Q	Döngüsel kesme modunu destekleyen yazılım gerektirir (yazılım sürümünü kontrol edin)
Ağırlık taşımayı tamamen ortadan kaldırmak, daha yüksek otomasyon istiyorsanız	DDS‑4Q	Programlanabilir basınç kontrollü pnömatik yükleme
Yalnızca geleneksel hızlı/yavaş kesme, sabit basınç adımları yeterlidir	DDS‑4A	Kaldıraçlı yüklemenin maliyeti daha düşüktür ve yine de otomatik alım sağlar



Not: Her ne kadar DDS‑4 daha sonra bir veri kaydediciyle yükseltilebilse de, doğrudan DDS‑4A veya 4Q'yu satın almak genellikle daha ekonomiktir.

Süreç Akışı

Örnek kullanımBTU-DDS‑4A(kol yükleme + otomatik edinim):



1.Numune hazırlama

o Bozulmamış toprağı kesin veya Ø61,8×20 mm kesme halkalarını kullanarak yeniden kalıplanmış numuneler hazırlayın. En az 4 numune hazırlayın (4 normal gerilim seviyesi için, örneğin 50, 100, 200, 400 kPa).

o Gerekirse doyurun (ıslatın) veya doğal su içeriğini koruyun.



2.Numune kurulumu

o Numunenin bulunduğu halkayı alt kesme kutusuna yerleştirin ve üst kutuyla hizalayın.

o Gözenekli taşı ve yükleme pistonunu takın.

o Kol yükleme grubunu konumlandırın ve hedef normal gerilime göre ağırlık uygulayın (kol oranı 12:1; gerekli kütleyi hesaplayın).



3.Parametreleri ayarla

o Kesme hızını ayarlamak için LCD ekranı ve tuş takımını kullanın (örn. hızlı kesme için 0,8 mm/dak).

o Kesme yer değiştirme sınırını ayarlayın (örn. 6 mm).

o Edinme yazılımında numune kimliğini, normal gerilimi, kesme hızını vb. girin.



4.Kesmeye başla

o Kesme kutusunu yatay olarak hareket ettirmek için motoru çalıştırın.

o Yük hücreleri kesme kuvvetini sürekli ölçer; Yer değiştirme sensörü yer değiştirmeyi kaydeder.

o Yazılım, dört kanalın tamamı için gerçek zamanlı kayma gerilimi-yer değiştirme eğrilerini görüntüler.



5.Durdurma koşulu

o Önceden ayarlanmış kayma yer değiştirmesine (örn. 6 mm) ulaşıldığında veya kesme gerilimi bir zirveden sonra önemli ölçüde düştüğünde, motor otomatik olarak durur (yazılım durma koşullarını ayarlayabilir).



6.Tekrarla veya devam et

o Ağırlıkları çıkarın, numuneleri çıkarın, kesme kutularını temizleyin.

o Dört ünite aynı anda çalışır; dört farklı normal stres testi paralel olarak gerçekleştirilir (bağımsız kontrol varsayılarak, genellikle hepsi aynı anda çalıştırılır).



7.Veri işleme

o Yazılım, her numune için en yüksek kayma gerilimini otomatik olarak kaydeder.

o Dört normal gerilimi (σ) ve karşılık gelen tepe kayma gerilimini girin.

o Yazılım otomatik olarak τ‑σ dağılım noktalarını çizer, düz bir çizgiye sığdırır, kohezyon c'yi (kesme noktası) ve iç sürtünme açısını φ (eğim) hesaplar.

o Bir test raporu oluşturur (eğriler, c, φ değerleri dahil) ve Excel'e aktarabilir.



8.Temizlik ve bakım

o Kesme kutularını, yük hücrelerini ve gözenekli taşları temizleyin.

o Kolu ve tahrik bileşenlerini kontrol edin; Uzun süre kullanılmadığında ağırlıkları boşaltın.



İçinDDS‑4Q(pnömatik yükleme):

· Elle ağırlık eklemenize gerek yok. İstenilen normal basıncı bir basınç regülatörü aracılığıyla ayarlayın (örn. 30, 60, 120, 240 kPa vb. gibi herhangi bir değer).

· “Ağırlık uygula” adımının yerini “hava basıncını ayarla ve dengele” adımı alır.

· Diğer tüm adımlar DDS‑4A ile aynıdır.



Özet:BTU‑DDS‑4/4A/4Q serisi, temel manuel çalıştırmadan tam otomatik pnömatik yüklemeye kadar eksiksiz bir ürün yelpazesi sunar. DDS‑4 bütçenin sınırlı olduğu uygulamalar için uygundur, DDS‑4A otomatik alımla en iyi maliyet-performans oranını sunar ve DDS‑4Q sürekli değişken normal stres gerektiren ileri araştırmalar için idealdir. Kullanıcılar test sıklığına, otomasyon gereksinimlerine ve tercih edilen normal yükleme yöntemine göre uygun modeli seçmelidir.
