Otomatik kaya toprağı üç eksenli sistem

Ürün Açıklaması

ModelBTU-TTS-20 Tamamen Otomatik Üç Eksenli Aygıt

Açıklama

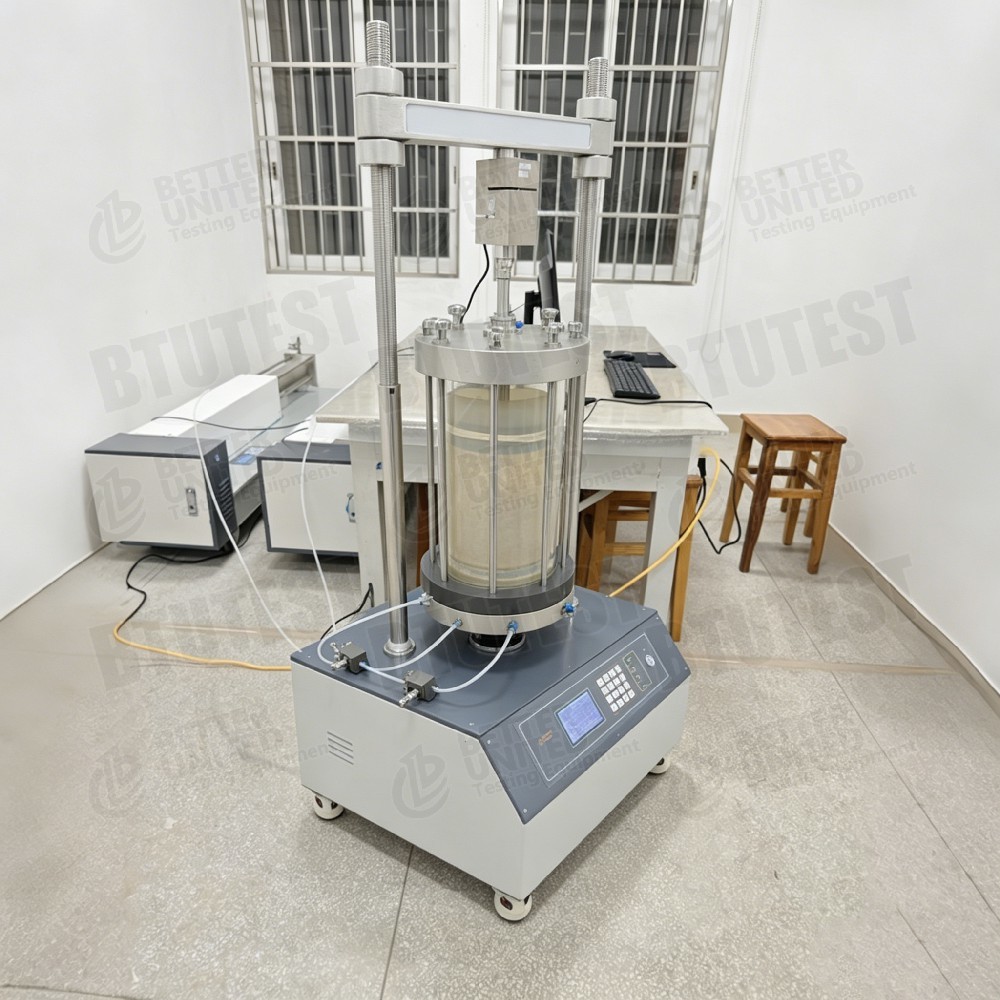

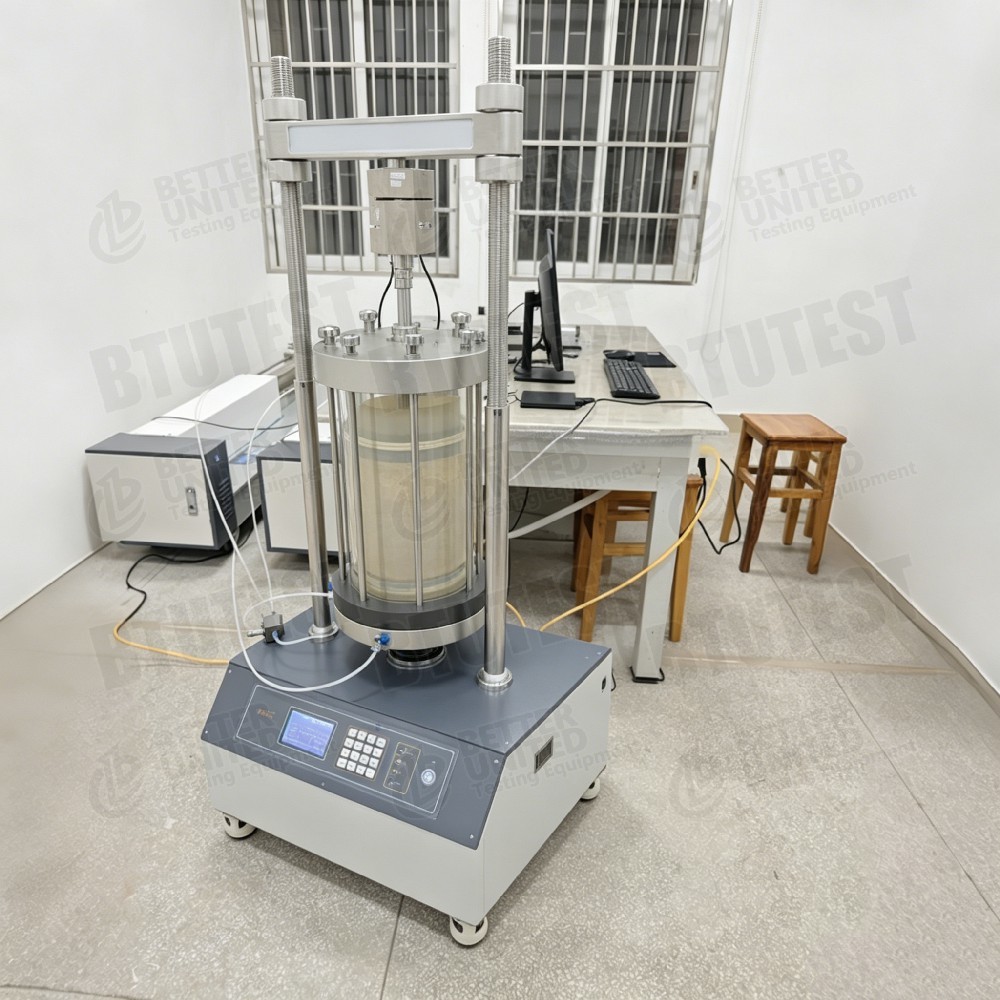

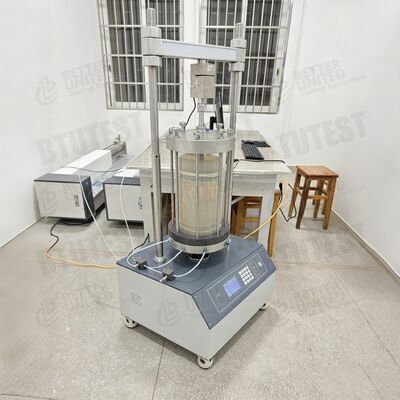

Bu ekipmanTam otomatik kaya/toprak üç eksenli test sistemi, modelBTU-TTS-20, büyük boyutlu numuneler için tasarlanmıştır (Ø200 mm × H400 mm).
Ana bileşenler ve özellikler:

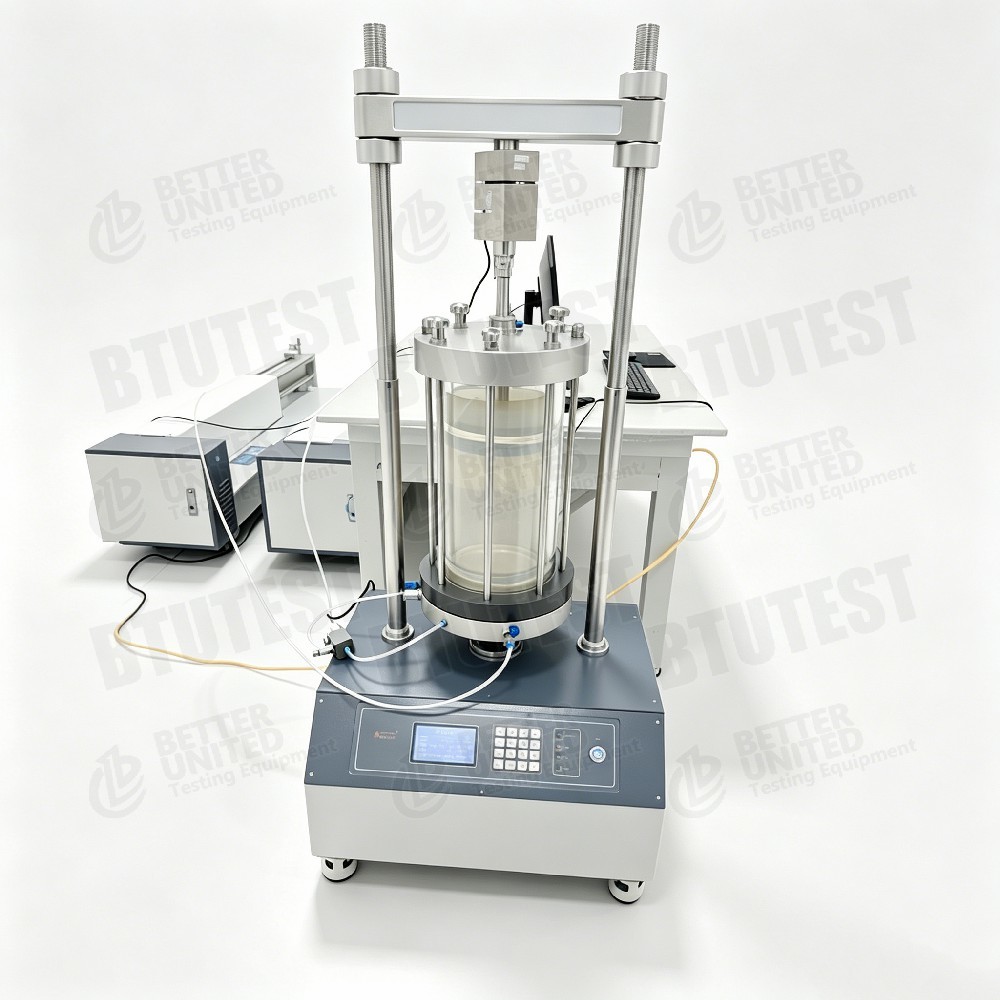

• İki sütunlu yük çerçevesiServo motorlu vida, maksimum aksyel kuvvet 200 kN, yükleme hızı 0.00001 ~ 9.99999 mm/min (adımsız ayarlama). Çerçeve, 4 kanallı veri alma ünitesi, 16 tuşlu membran klavye,ve LED durum göstergeleri.
• Üç eksenli hücreMaksimum çalışma basıncı 3 MPa, şeffaf organik cam yan duvar, numune boyutu Ø200×400 mm.

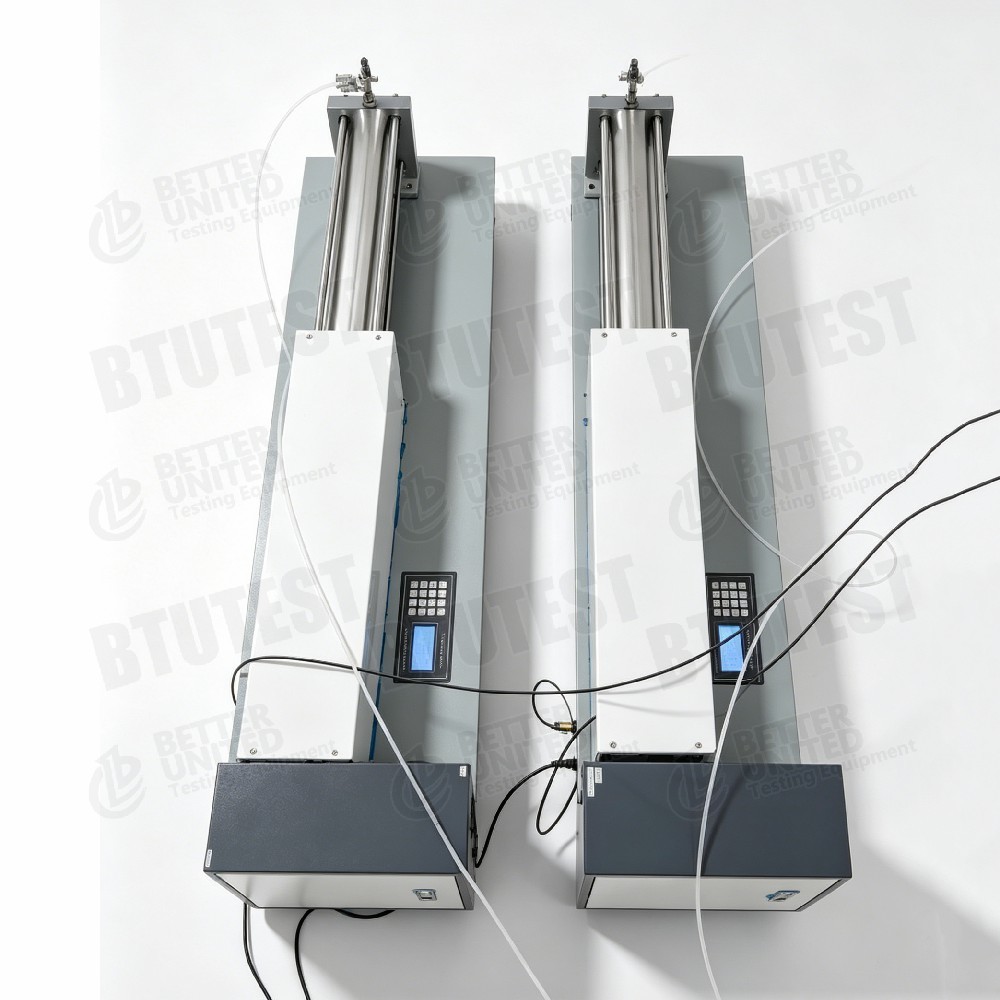

• Sınırlayıcı basınç / ters basınç hacim kontrol cihazlarıHer 0 ~ 3 MPa, çözünürlük 1 kPa, doğruluk ± 0.1% FS, hacim aralığı 0 ~ 3000 ml, USB arayüzü, aşırı basınç ve aşırı hacim koruması.
• Hacim değişikliği / drenaj ölçümü0 ~ 3000 ml aralığı, çözünürlük 0.001 ml, doğruluk ± 0.03 ml.
• Gözenek basınç sensörü7 MPa aralığı (dokümanda küçük bir tutarsızlık vardır; 7 MPa doğru olarak kabul edilir), doğruluk ±0,1% FS.
• Yazılım- Tamamen otomatik üç eksenli test yazılımı V3.11 (İngilizce sürümü), Windows-10/11'u destekler; veri toplama, B-değeri kontrolü, ters basınç doyması modülleri içerir,İzotropik/anizotropik konsolidasyon, UU, CU (por basıncı ile), CD (hacim değişikliği ile), sensör kalibrasyonu ve sonrası işleme (Mohr dairesinde, c, φ).
• Yapılandırma ayrıca numune hazırlama aksesuarlarını ve otomatik su temini sistemini içerir.

Test Standartları (Uluslararası)

Belgede özel standartlar listelenmemiştir. fonksiyonlara dayanarak (taş/toprak üç eksenli sıkıştırma, konsolide, boşaltma/boşaltma denetimi, gözenek basıncı ölçümü),Aşağıdaki uluslararası standartlara atıfta bulunabilir (üreticiyle onaylayın)::

• ASTM D7012(Taşın üç eksenli basınç kuvveti)
• ASTM D7181(Toprak için konsolidasyonlu boşaltılmamış üç eksenli test)
• ASTM D4767(Toprak için konsolide drene üç eksenli test)
• ASTM D2850(Toprak için konsolide edilmemiş ve boşaltılmamış üç eksenli test)
• ASTM D2166(Sınırsız basınç kuvveti)
• ASTM D5084(Eğer donatılmışsa, geçirgenlik)
• ISRM önerdiği yöntemler(Taş üç eksenli test)
• ISO 17892-8/-9(Geoteknik üç eksenli testler)

Büyük çaplı kaya çekirdekleri için (Ø200 mm):ASTM D2664(Taşın üç eksenli kuvveti) de önemlidir.

Ayrıntılar

• Büyük numune kapasitesiØ200×400 mm, kaba tohumlu toprakların, yumuşak kayaların veya kırık kayaların test edilmesini sağlar ve ölçek etkilerini azaltır.
• Yüksek hassasiyetli hacim ölçümü️ 0,001 ml çözünürlük ve ± 0,03 ml doğruluk, yüksek hassasiyetli konsolide ve geçirgenlik testleri için uygundur.
• Çift kontrol cihazları¢ Uzun süreli testleri veya çok aşamalı yüklemeyi sağlayan her biri 3000 ml hacimli ayrı bir kısıtlama ve ters basınç kontrol cihazı.
• Entegre yük çerçevesi tasarımı¢ İçeriye yerleştirilmiş alım ve kontrol klavyesi, harici denetleyicileri ortadan kaldırır ve kablo dağınıklığını ve alanını azaltır.
• Kapsamlı yazılım fonksiyonları- Evet.
  • B değeri kontrolü, geri basınç doygunluğu
  • İzotropik / anizotropik konsolide
  • UU, CU (por basıncı), CD (hacim değişikliği)
  • Otomatik Mohr dairesinin çizimi, birleşimin (c) ve sürtünme açısının (φ) hesaplanması
  • Çift Y eksenli grafik, aynı anda 3 pencereye kadar
  • Verileri büyüt, kopya, kaydet, yazdır
• Otomatik koruma- Aşırı basınç ve aşırı hacim kapama.

Spesifikasyon

• Kaya mekaniği️ Üç eksenli basınç gücü, deformasyon modülü, Poisson oranı, dayanıklılık parametreleri (c, φ).
• Toprak mekaniği¢ Çorak tohumlu topraklar, kaya dolusu, hava koşullarına maruz kalmış kayalar üzerinde üç eksenli konsolide boşaltılmış/boşaltılmamış testler.
• Büyük ölçekli mühendislikYüksek barajlar, temeller, yamaçlar, çevreleyen kayaları çevreleyen tüneller büyük boyutlu numune testleri.
• Atık barajları️ Mekanik özellikleri ve sıvılaştırma değerlendirmesi (dinamik modül eklendiğinde).
• Enerji jeoteknikleri️ Gaz hidrat rezervuarları, jeotermal rezervuar kayaları
• Öğretim ve araştırmaÜniversitelerde ve araştırma enstitülerinde kaya/toprak mekaniği laboratuvarları.

Avantajlar

• Büyük numune kapasitesiØ200×400 mm, gerçek mühendislik derecelendirilmelerine uyan kaba tanelerden daha iyi bir şekilde temsil eder.
• Yüksek hassasiyetli hacim kontrolü3000 ml aralığında 0,001 ml çözünürlük, yüksek hassasiyetli hacim değişikliği ölçümü için idealdir.
• Entegre yük çerçevesi¢ Dahili alım ve kontrolü olan kompakt tasarım, daha az harici cihaz.
• Geniş yükleme hızı aralığı0.00001~9.99999 mm/min, hem sürünme (çok yavaş) hem de hızlı tıraş için uygundur.
• Bağımsız çift kontrol cihazları- Karmaşık stres yollarını (örneğin, anisotropik konsolidasyon) mümkün kılan ayrı bir kısıtlama ve ters basınç kontrolü.
• Kullanıcı dostu yazılımİngilizce arayüzü, modüler kombinasyon, otomatik Mohr dairesini ve rapor üretimini destekler.
• Güvenlik korumasıÜst basınç/üst yükleme durumunda otomatik duraklama.
• Genişletilebilirlik- İsteğe bağlı stres kontrolü, sıcaklık kontrolü, dinamik yükleme modülleri.

Neyi Seçmeliyiz?

Gereksinimlere göre yapılandırmayı seçin:

• Örnek boyutuGeleneksel çekirdekler için (Ø50~100 mm) daha küçük bir hücre modeli seçin. Ø200 mm büyüklükteki örnekler için BTU-TTS-20 gereklidir.

• Maksimum aksel kuvvetYumuşak kaya veya toprak: 50-100 kN yeterli olabilir; sert kaya veya kaya dolusu: 200 kN daha uygundur.

• Sınırlama basınç aralığıÇoğu jeoteknik test için 3 MPa yeterlidir; derin kaya daha yüksek bir sınırlama basıncı gerektirir (örneğin 30 MPa).

• Stres kontrolü ihtiyacıTemel yazılım gerginlik kontrolüdür. Gerginlik yolu testleri için (örneğin, k0 konsolidasyonu, sürünme), gerginlik kontrolü seçeneğini ekleyin.

• Sıcaklık kontrolüDondurulmuş toprak veya yüksek sıcaklıklı kayalar için, sıcaklık kontrolünü yükseltmek için bilgi alın.

• Bütçe• Büyük boyutlu sistemler daha pahalıdır. Böyle büyük numunelere gerek yoksa, maliyeti azaltmak için daha küçük modeller (örneğin Ø100 mm veya Ø61.8 mm) seçin.

Süreç Akışı

Örnek: Kaya üç eksenli sıkıştırma testi (kurutulmuş / CD tipi)

• Örnek hazırlamaØ200×400 mm'lik kaya çekirdeğini delmek veya kesmek; uçları düz ve pürüzsüz öğütmek; boyutları ve ağırlığı ölçmek.

• Örnek kurulumları- Örnek triaksal hücre tabanına yerleştir; ısı kısaltma borusunu veya kauçuk zarı uygulayın; aksyal LVDT ve çevresel gerginlik ölçerlerini (gerektiğinde) monte edin. hücreyi mühürleyin;Sınırlayıcı ve geri basınç hatlarını bağlayın.

• Doymak (gerektiğinde) Ters basınç denetleyiciyi kullanarak ters basınç uygulayın (örneğin, 0,5 MPa); B değeri ≥0 olana kadar CO2 akışını veya havalandırılmış su doygunluğunu gerçekleştirin.95.

• BirleştirmeHedef sınırlama basıncı uygulanır (örneğin, 2 MPa). İzotropik konsolidasyon için sınırlama basıncını sabit tutun; anisotropik konsolidasyon için, eksenel sapma gerginliği de uygulanır.Seviyede değişiklik kaydet (drenaj hattı veya ses kontrolörü üzerinden) sabit olana kadar.

• Kırkma¢ Gerginlik kontrolü modunu seçin; kesme hızını ayarlayın (örneğin, 0,1 mm/min).ve hacim değişimi (eğer boşaltılmışsa). Gerçek zamanlı gerginlik gerginlik eğrisi gösterimi.

• Testin sonu- Aksyal gerginlik önceden belirlenmiş bir değere (örneğin% 15) ulaştığında veya yük en yüksek basıncın% 70'ine düştüğünde yüklemeyi durdurun.

• Verilerin işlenmesiYazılım, en az üç sınırlama basıncından elde edilen verileri kullanarak her bir sınırlama basıncı için en yüksek dayanıklılığı, elastik modülü (E), Poisson oranını (ν) otomatik olarak hesaplar.Yazılım Mohr dairesini çiziyor ve c ve φ'yi hesaplıyor. Test raporunu oluşturur (Excel veya Word'a aktarılabilir).

• TemizlikÜç eksenli hücreyi ve hatları temizleyin; havalandırılmış suyu doldurun.

Toprak testleri için not: Doymuş yumuşak toprağın üzerindeki CU testleri için, gözenek basıncı kılımı sırasında kaydedilmelidir. CD testleri için, hacim değişimini ölçmek için drenaj valfini açın.Yazılım modülleri bu seçenekleri içerir.

Özet:BTU-TTS-20, büyük boyutlu jeoteknik numuneler için yüksek hassasiyet sunan tamamen otomatik bir üç eksenli test sistemidir.Alan derecelendirme temsilini veya büyük p değerlerinin testini gerektiren kaya ve toprak mekaniği çalışmaları için uygundur.makaleler.
