Üç Eksenli Aparat

Ürün Açıklaması

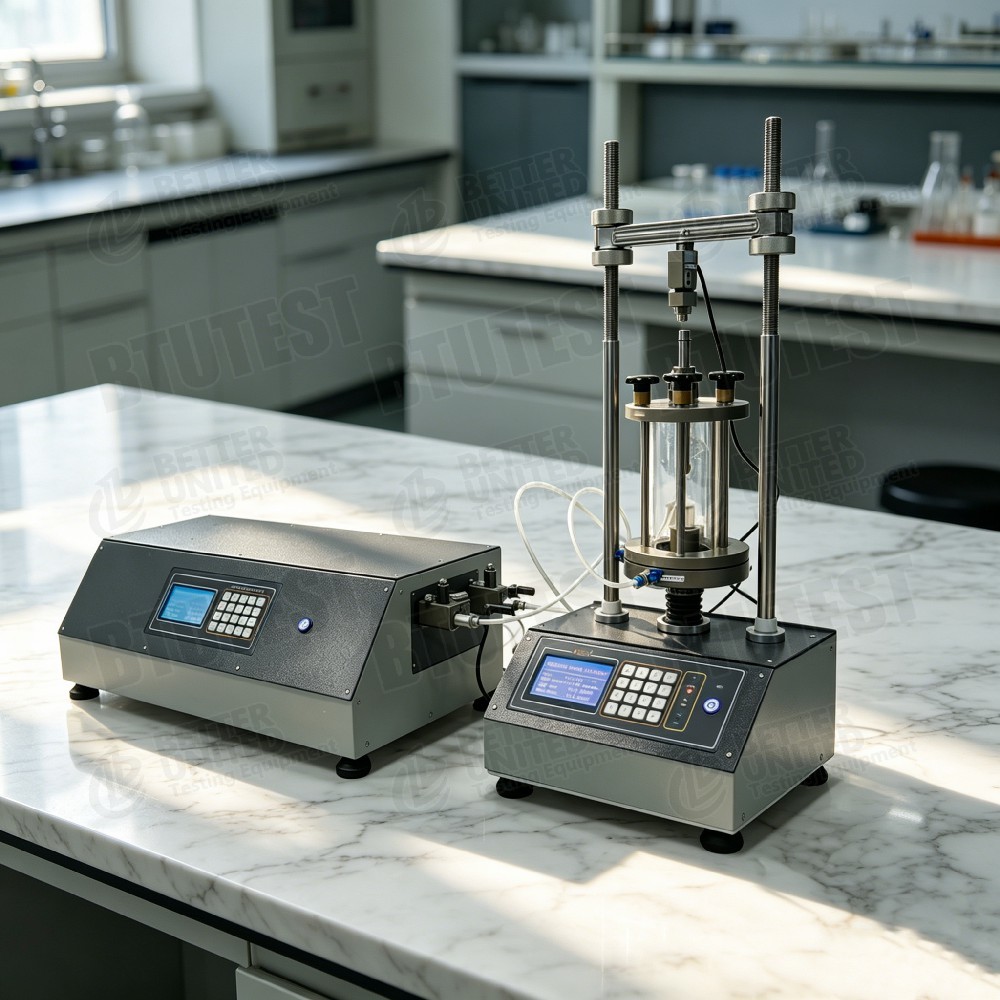

Üç Eksenli Aparat

1. Açıklama

Bu ekipman birTam Otomatik Üç Eksenli Aparat (BTU-TTS serisi), TTS-1, 3, 6, 10 ve 20 modellerini kapsar. Temel olarak geoteknik testlerde üç eksenli basınç testleri için kullanılır ve Konsolide Olmayan Drenajsız (UU), Konsolide Drenajsız (CU) ve Konsolide Drenajlı (CD) gibi standart test türlerini destekler. Sistem, yüksek hassasiyetli hacim kontrolörleri (hücre/karşı basınç) ile donatılmıştır ve tam otomatik kontrol ve veri toplamayı mümkün kılan isteğe bağlı profesyonel test modülleri (örn. k0 konsolidasyonu, gerilim yolu, alt zemin reaksiyon katsayısı, elastik modül vb.) sunar.

2. Test Standartları

• ASTM D7181(Konsolide Drenajlı Üç Eksenli Basma Deneyi)
• ASTM D4767(Konsolide Drenajsız Üç Eksenli Basınç Deneyi)
• ASTM D2850(Konsolide Olmayan Drenajsız Üç Eksenli Basma Deneyi)
• BS 1377(Toprak testi için İngiliz Standartları)
• SL237-1999(Toprak testi için Çin spesifikasyonu)

İsteğe bağlı modüller (örn. k0, elastik modül) karşılık gelen modülleri destekleyebilirASTMveyaJGSstandartlar.

3. Şartname (Parametre)

4. Detay (teknik detaylar)

• Çekme fonksiyonu: TTS-10 açıkça "Maksimum çekme kuvveti 100 kN" ifadesini belirtir ve bu modelin çekme veya döngüsel yükleme testleri için uygun olan çift yönlü yüklemeyi (sıkıştırma ve çekme) desteklediğini belirtir.
• Geniş kesme hızı aralığı: TTS-3 ve TTS-6, hızlı dayanım testleri için maksimum 20 mm/dak kesme hızı sunarken, minimum 0,00001 mm/dak sürünme/reoloji çalışmalarına uygundur.
• Ses kontrolörleri: Bağımsız hücre ve karşı basınç kontrolörleri, basınç 2–3 MPa, hacim 60–100 ml, küçük ve orta ölçekli numunelerin saturasyonu ve basınçlandırılması için uygundur.
• Zengin yazılım modülleri: Standart UU, CU, CD'nin yanı sıra isteğe bağlı modüller arasında k0 konsolidasyonu, gerilme yolu, hareketsiz durumdaki yanal toprak basıncı katsayısı, alt zemin reaksiyon katsayısı, kayma modülü, elastik modül (Duncan-Chang modeli) vb. bulunur.

5. Başvuru

• Öğretim ve araştırma laboratuvarları: rutin jeoteknik üç eksenli test talimatı
• Temel ve alt zemin mühendisliği: kesme mukavemeti parametrelerinin belirlenmesi (c, φ)
• Kazı ve şev stabilite analizi: farklı drenaj koşulları altında mukavemet parametreleri
• Yumuşak toprak ve özel toprak çalışmaları: Hareketsiz durumdaki yanal toprak basıncı katsayısı, taban zemini reaksiyon katsayısı, modül özellikleri için isteğe bağlı modüller
• Jeoteknik kurucu model parametre kalibrasyonu: örneğin, Duncan-Chang modeli E ve B değerleri

6. Avantajlar

• Tam otomatik çalışma: doygunluktan konsolidasyona ve kesmeye kadar – tam otomatik kontrol ve kayıt
• Çekme fonksiyonu (TTS-10): Çekme testlerini destekler, uygulama aralığını genişletir
• Yüksek maksimum kesme hızı (20 mm/dak): hızlı testler veya stres kontrollü yükleme için uygundur
• Zengin isteğe bağlı modüller: Ayrı ekipman satın almadan bir cihaz çeşitli gelişmiş testler için genişletilebilir
• Uygun maliyetli: rutin üç eksenli testlerin temel gereksinimlerini kapsar; eğitim veya üretim test laboratuvarlarındaki parti konfigürasyonuna uygundur

7. Ne Seçilmeli (seçim kılavuzu)

8. Süreç Akışı

Standart üç eksenli test prosedürlerine ve bu ekipmanın işlevlerine dayalı olarak tipik bir test iş akışı aşağıdaki gibidir:

• Numune hazırlama→ toprak numunesini ölçülere göre hazırlayın (örn. Ø70×140 mm)
• Montaj ve doygunluk→ numuneyi monte edin, hücre/karşı basınç kontrol cihazlarını bağlayın, karşı basınç doygunluğunu gerçekleştirin ve B-kontrolünü yapın
• Konsolidasyon (isteğe bağlı)→ izotropik konsolidasyon veya k0 konsolidasyonu (eğer modül varsa)
• Kesme aşaması(test türüne göre seçin):
  • UU: Konsolide olmayan drenajsız kesme
  • CU: boşluk suyu basıncı ölçümü ile konsolide drenajsız
  • CD: hacim değişimi ölçümü ile konsolide drenaj
  • Stres yolu(isteğe bağlı modül)
  • Elastik/kayma modülü testi(isteğe bağlı)
• Veri toplama→ eksenel kuvveti, yer değiştirmeyi, boşluk basıncını, hacim değişimini, hücre basıncını, karşı basıncı otomatik olarak kaydeder
• İşlem sonrası→ yazılım Mohr daireleri, gerilim-gerinim eğrileri, mukavemet parametreleri (c, φ) oluşturur
• İsteğe bağlı modül ek prosedürleri→ örneğin, ilgili spesifikasyonlara göre gerçekleştirilen alt zemin reaksiyon testi katsayısı, dinlenme halindeki yanal toprak basıncı katsayısı testi
