İri taneli topraklar için büyük ölçekli üç eksenli aparat

Ürün Açıklaması

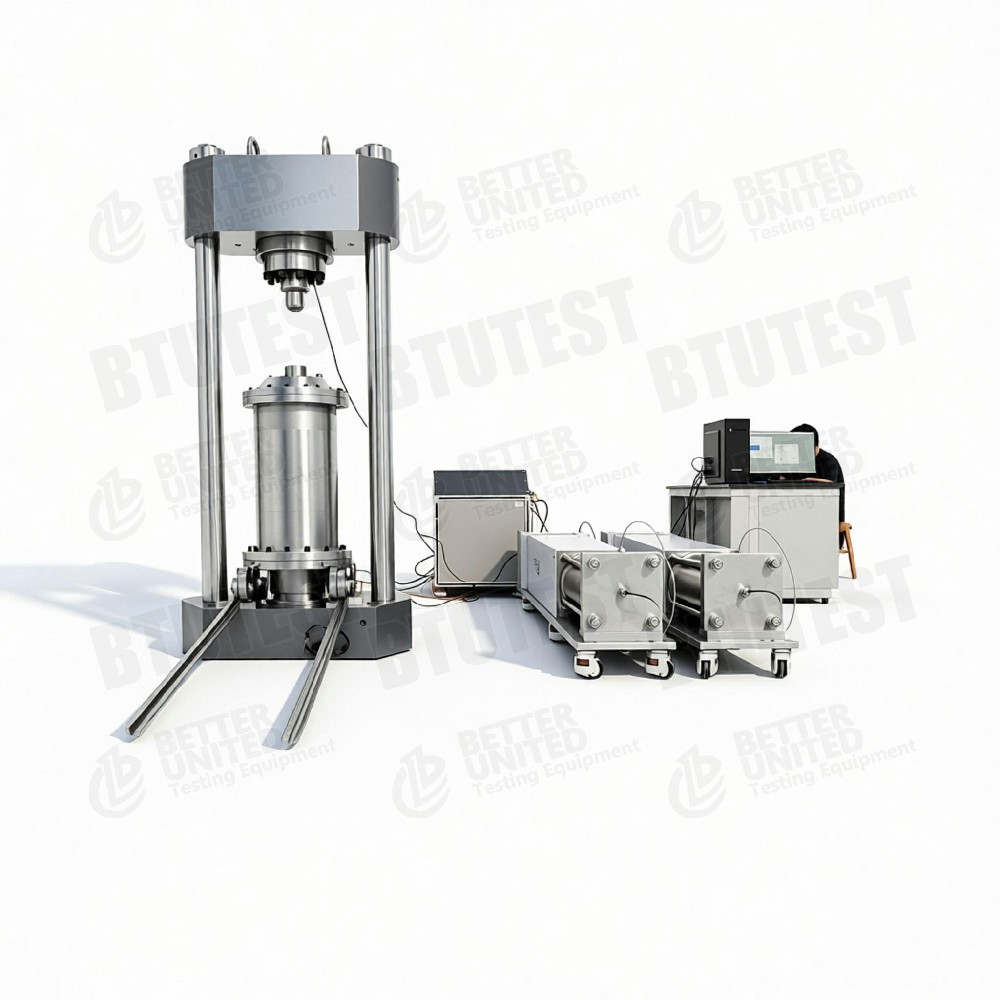

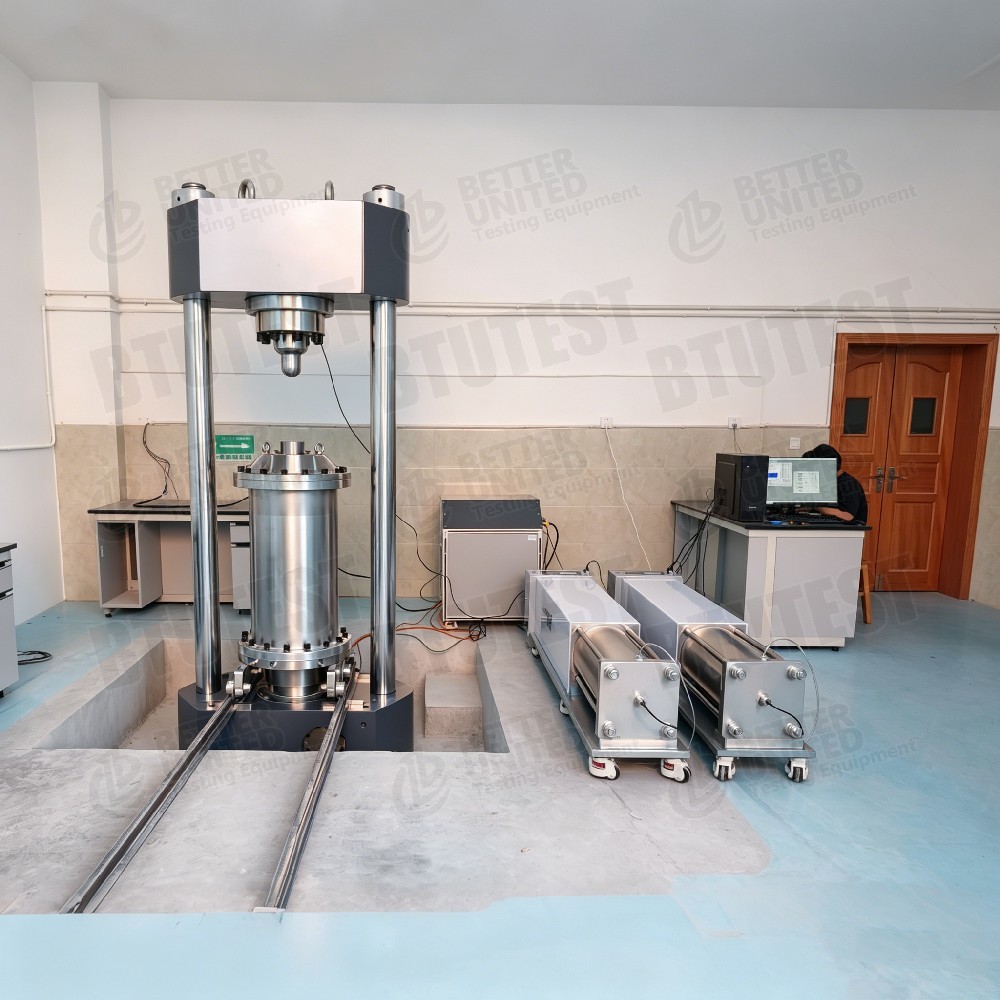

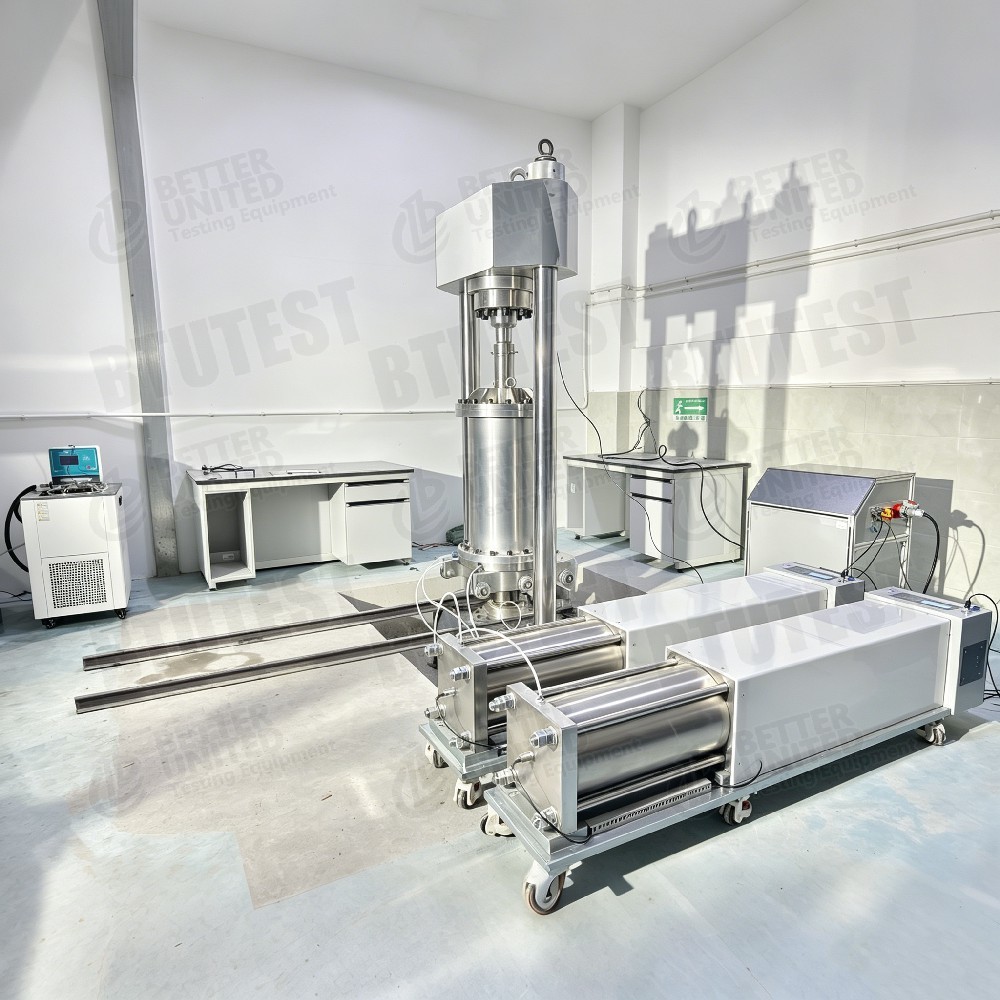

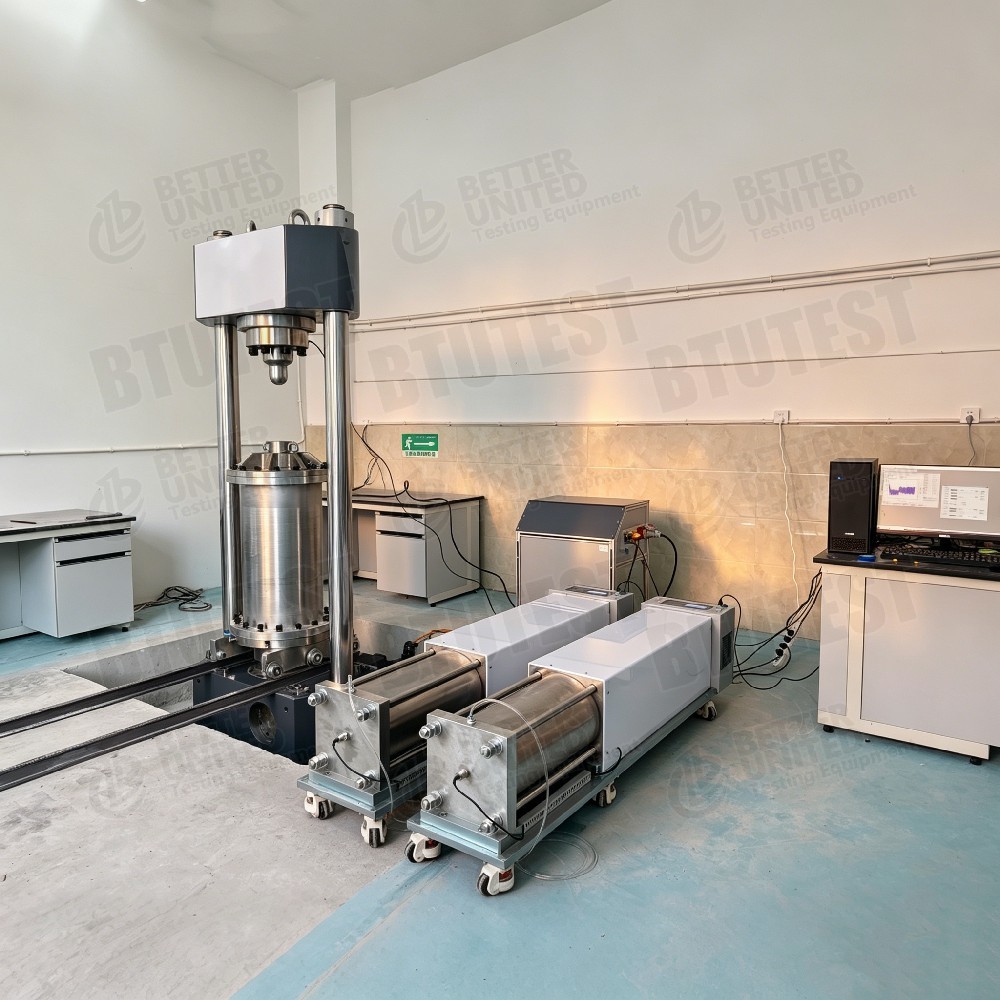

İri Taneli Zeminler İçin Büyük Ölçekli Üç Eksenli Aparat

1. Açıklama

Bu, çakıllar, kaya dolguları, demiryolu balastları ve baraj inşaat malzemeleri dahil olmak üzere iri taneli geomateryallerin statik ve dinamik üç eksenli testleri için özel olarak tasarlanmış, yüksek performanslı, servo kontrollü büyük ölçekli üç eksenli test sistemidir. Geleneksel jeoteknik ekipmanlar, büyük parçacıkların varlığı nedeniyle çoğu zaman bu malzemelere yönelik test gereksinimlerini karşılayamaz.
Sistem en fazla numuneyi barındırır300 mm çapında ve 600 mm yüksekliğindenumune boyutunun maksimum parçacık boyutuna göre yeterli olmasını sağlayarak güvenilir ve temsili mühendislik parametreleri sağlar.
Desteklenen yetenekler arasında gerinim kontrollü ve gerilim kontrollü üç eksenli testler (UU, CU, CD), gerilim yolu testleri, yüksek basınçlı üç eksenli sızıntı testleri, K₀ konsolidasyonu, anizotropik konsolidasyon ve kullanıcı tanımlı dalga formlarıyla (örneğin sinüs, üçgen, kare, rastgele ve ithal sismik dalgalar) düşük frekanslı döngüsel yükleme yer alır.
Sistem, kontrol, veri toplama ve gerçek zamanlı geri bildirim gerçekleştiren özel Windows tabanlı test yazılımı aracılığıyla tamamen otomatikleştirilmiştir. Eksenel yük, sınırlama basıncı, karşı basınç ve yükleme hızı gibi temel değişkenler eş zamanlı, bağımsız ve otomatik olarak kontrol edilebilir. İsteğe bağlı modüller arasında üç eksenli sürünme testi, sensör kalibrasyonu ve eksen öteleme tekniği kullanılarak doygun olmayan zemin testi yer alır.
Cihaz önemli uluslararası standartlara uygundur:ASTM D7181, ASTM D4767, ASTM D3999, BS 1377 ve ISO 17892-8/9.

2. Test Standartları

• ASTM D7181
• ASTM D4767
• ASTM D3999
• BS 1377
• ISO 17892-8/9

Bunlar kaba taneli zeminler için statik üç eksenli, dinamik üç eksenli ve drenajlı/drenajsız test yöntemlerini kapsar.

3. Şartname

Parametre	Tipik Değer / Aralık
Numune boyutu	300 mm çap × 600 mm yükseklik
Yük çerçevesi kapasitesi	1500 kN (elektro-servo) veya 250 kN (hidrolik aktüatör)
Basınç odası çalışma basıncı	örneğin, 1 MPa (güvenlik derecesi > 2× çalışma basıncı)
Dinamik yükleme frekansı	10 Hz'e kadar
Dalga formu desteği	Sinüs, üçgen, kare, rastgele, kullanıcı tanımlı/sismik dalgalar
Hacim değişikliği çözünürlüğü	0,001 ml'ye kadar (doygunluk alımı için)
Güç kaynağı	Standart 220 V, harici hava kompresörü veya hidrolik güç ünitesi yok (birçok konfigürasyonda)
İsteğe bağlı sıcaklık aralığı	-30 °C ~ +80 °C
İsteğe bağlı yüksek sınırlama basıncı	100 MPa'ya kadar (derin sondaj veya hidrat çalışmaları için)

4. Detay

• Kontrol modları yükleniyor: Gerinim kontrollü, gerilim kontrollü, düşük frekanslı döngüsel yükleme.
• Konsolidasyon türleri: K₀ konsolidasyonu, anizotropik konsolidasyon.
• Gelişmiş testler: Yüksek basınçlı üç eksenli sızıntı, gerilim yolu testleri, gerçek üç eksenli (isteğe bağlı bağımsız ana gerilim kontrolü).
• Doymamış toprak testi: Tipik emme aralığı 0–100 kPa olan eksen öteleme tekniği (ATT).
• Otomasyon: Tam otomasyon, veri toplama, gerçek zamanlı geri bildirim için özel yazılım; Numunelerin kolay taşınması için isteğe bağlı motorlu basınç odası kaldırma ve kaydırma mekanizmaları.
• Sensörler: Eksenel yük, yer değiştirme, boşluk suyu basıncı, çevreleme/karşı basınç ve hacim değişiminin yüksek hassasiyette ölçümü.
• İsteğe bağlı eklentiler:
  • Bükücü elemanları (P dalgası ve S dalgası, dikey ve yatay konfigürasyonlar)
  • Yerel gerinim ölçümü (Hall etkisi sensörleri veya LVDT'ler)
  • Sıcaklık kontrol modülü (dolaşım banyosu)
  • Hidrolik yük çerçevesi seçeneği (yüksek frekanslı 10 Hz dinamik testler için, örneğin demiryolu balastı ve sismik simülasyonlar için)

5. Başvuru

• İri taneli zeminlerin (çakıl, kaya dolgu, demiryolu balastı, baraj inşaat malzemeleri) mühendislik özelliklerinin araştırılması
• Yüksek toprak kaya dolgulu barajlar, alt temeller, temeller ve ıslah projeleri için statik ve dinamik parametrelerin belirlenmesi
• Gerilme yolu simülasyonu, geçirgenlik karakterizasyonu, sıvılaşma potansiyeli değerlendirmesi
• Doymamış zemin davranışı
• Donmuş toprak, hidratlar, derin jeoteknik mühendisliği (yüksek basınç seçeneğiyle)
• Sismik dalga yüklemesi altında büyük deformasyon tepkisi

6. Avantajları

• Büyük numune boyutu: 300 mm × 600 mm, temsili parçacık-numune boyutu oranını sağlar.
• Yüksek sertlik ve yüksek yük kapasitesi: Yoğun, güçlü iri taneli zeminlerin test edilmesi için 1500 kN'ye kadar.
• Çok yönlü yükleme: Statik, dinamik, gerilim yolunu, K₀, anizotropik konsolidasyonu vb. destekler.
• Yüksek hassasiyetli ölçüm: Doğru satürasyon izleme için 0,001 ml'ye kadar hacim değişimi çözünürlüğü.
• Yüksek otomasyon: Yazılım kontrollü çalışma, insan hatasını en aza indirir.
• Bağımsız çalışma: çoğu konfigürasyon harici kompresör veya hidrolik ünite gerektirmez; 220 V'ta sessizce çalışır.
• Güçlü genişletilebilirlik: isteğe bağlı gerçek üç eksenli, sıcaklık kontrolü, bükme elemanları, doymamış toprak, yüksek basınç modülleri vb.
• Önemli uluslararası standartlara uygundurKüresel olarak tanınan sonuçlar için.

7. Parametre

8. Ne Seçilmeli (Yapılandırma Kılavuzu)

• Temel yapılandırma: Standart yük çerçevesi (örn. 250 kN veya 1500 kN), 300 mm basınç odası – geleneksel statik üç eksenli testler (CU, CD) ve iri taneli zeminlerde geçirimlilik testleri için uygundur.
• Dinamik test gerekli: Sinüs, sismik dalgalar vb. destekli hidrolik yük çerçevesini (10 Hz) seçin; balast ve sismik sıvılaşma çalışmaları için idealdir.
• Doymamış toprak testi: Eksen çeviri emme kontrol modülünü ekleyin.
• Küçük gerinim modülü gerekli: Bükme elemanları (P/S dalgası) ve Hall etkili yerel gerinim sensörleri ekleyin.
• Karmaşık stres yolu: Gerçek üç eksenli seçeneği seçin (bağımsız σ₁, σ₂, σ₃ kontrolü).
• Çevre simülasyonu: Sıcaklık kontrol modülünü ekleyinDondurulmuş veya yükseltilmiş sıcaklık testi için.
• Son derece yüksek sınırlama basıncı(örn. derin kaya veya hidratlar): Yüksek basınç seçeneğini seçin (100 MPa'ya kadar).

Kullanıcılar yukarıdaki modülleri araştırma hedeflerine ve bütçeye göre birleştirebilirler.

9. Süreç Akışı

Belge belirli bir akış şeması sunmuyor. Büyük ölçekli kaba taneli üç eksenli test için tipik bir süreç (sistem yeteneklerinden anlaşılan) aşağıdaki gibidir:

• Numune hazırlama: 300 mm çapında bir delik hazırlayın. × 600 mm yüksekliğinde iri taneli zemin numunesi (örneğin, tabaka sıkıştırma veya titreşim yoluyla).
• Numune kurulumu: Numuneyi basınç odası tabanına yerleştirin; gözenekli taşları, filtre kağıdını, kauçuk membranı birleştirin; Gözenek basıncı ve karşı basınç hatlarını kapatın ve bağlayın.
• Doygunluk: Sınırlayıcı ve geri basınç uygulayın; CO₂ yıkama, havası alınmış su doygunluğu ve B değeri kontrolü gerçekleştirin (≥0,95 kabul edilebilir).
• Konsolidasyon: Hedef sınırlayıcı basıncı uygulayın – izotropik, K₀ veya anizotropik konsolidasyon; hacim değişikliğini kaydedin.
• Yükleme aşaması:
  • Statik test: Arızaya veya hedef gerinime kadar gerinim kontrollü veya gerilim kontrollü yükleme (hızı ayarlanabilir).
  • Dinamik test: Düşük frekanslı döngüsel yükleme için dalga biçimini, frekansı ve döngü sayısını ayarlayın.
  • Stres yolu testi: Önceden ayarlanmış bir yola göre eksenel gerilimi ve sınırlayıcı basıncı aynı anda kontrol edin.
• Veri toplama: Test boyunca eksenel yükü, yer değiştirmeyi, boşluk basıncını, çevre basıncını ve hacim değişimini otomatik olarak kaydedin.
• Fesih: Son koşula ulaşıldığında otomatik durma (örn. gerinim sınırı, döngü sayımı veya sıvılaşma). Numuneyi boşaltın ve parçalarına ayırın.
• Veri işleme ve raporlama: Yazılım otomatik olarak gerilim-gerinim eğrilerini, boşluk basıncı ve çevrimleri, etkili gerilim yollarını vb. çizer ve bir test raporu çıkarır.
