Çok Fonksiyonlu Konsolidasyon Aparatı

Ürün Açıklaması

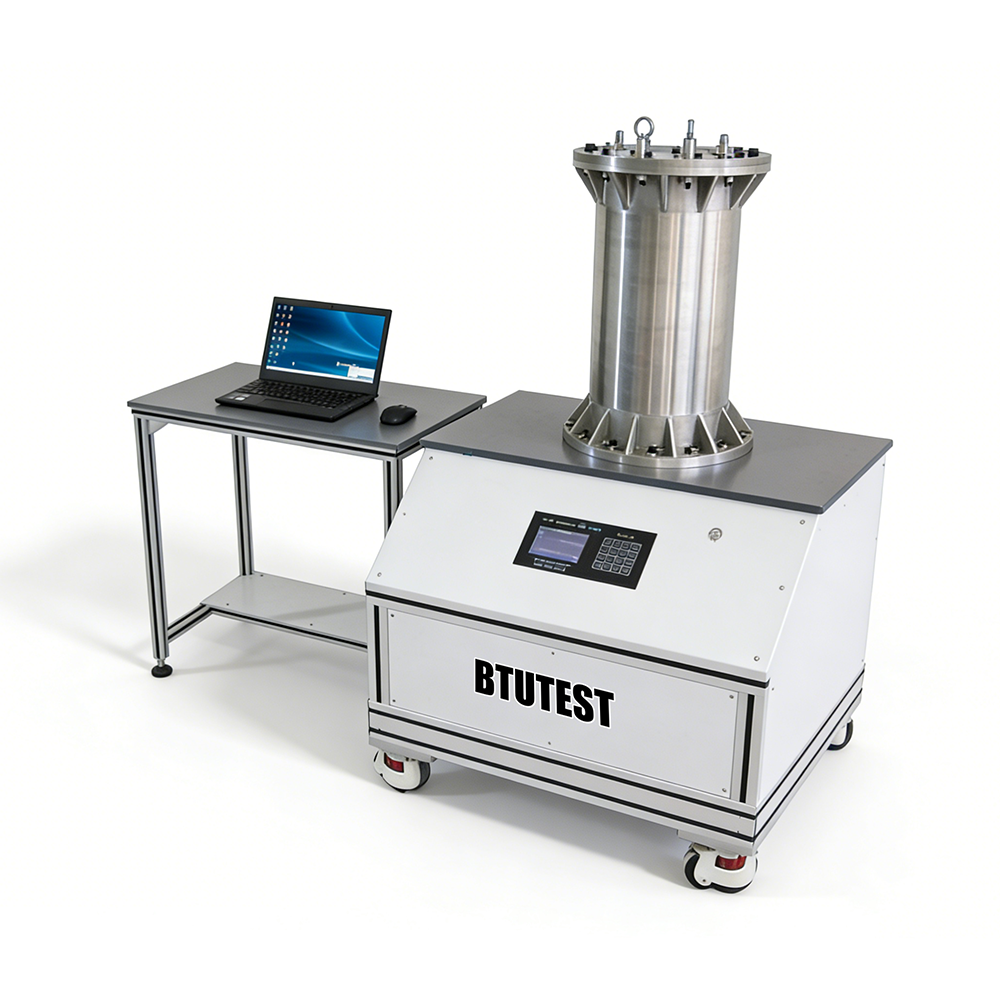

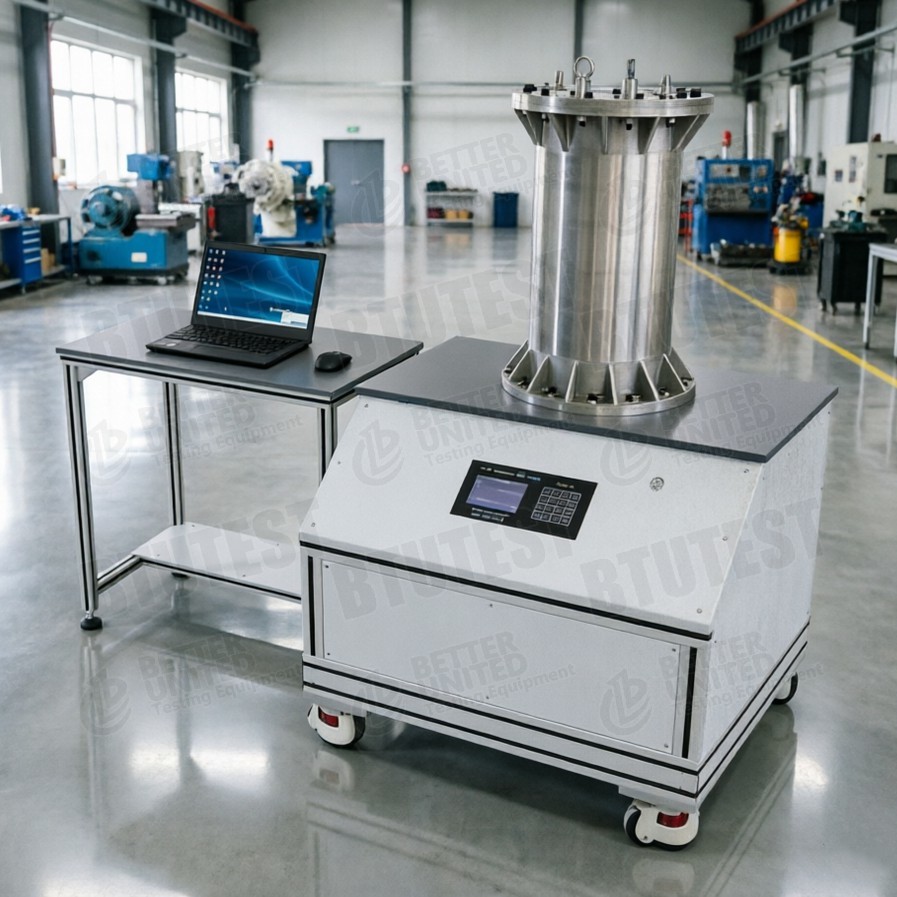

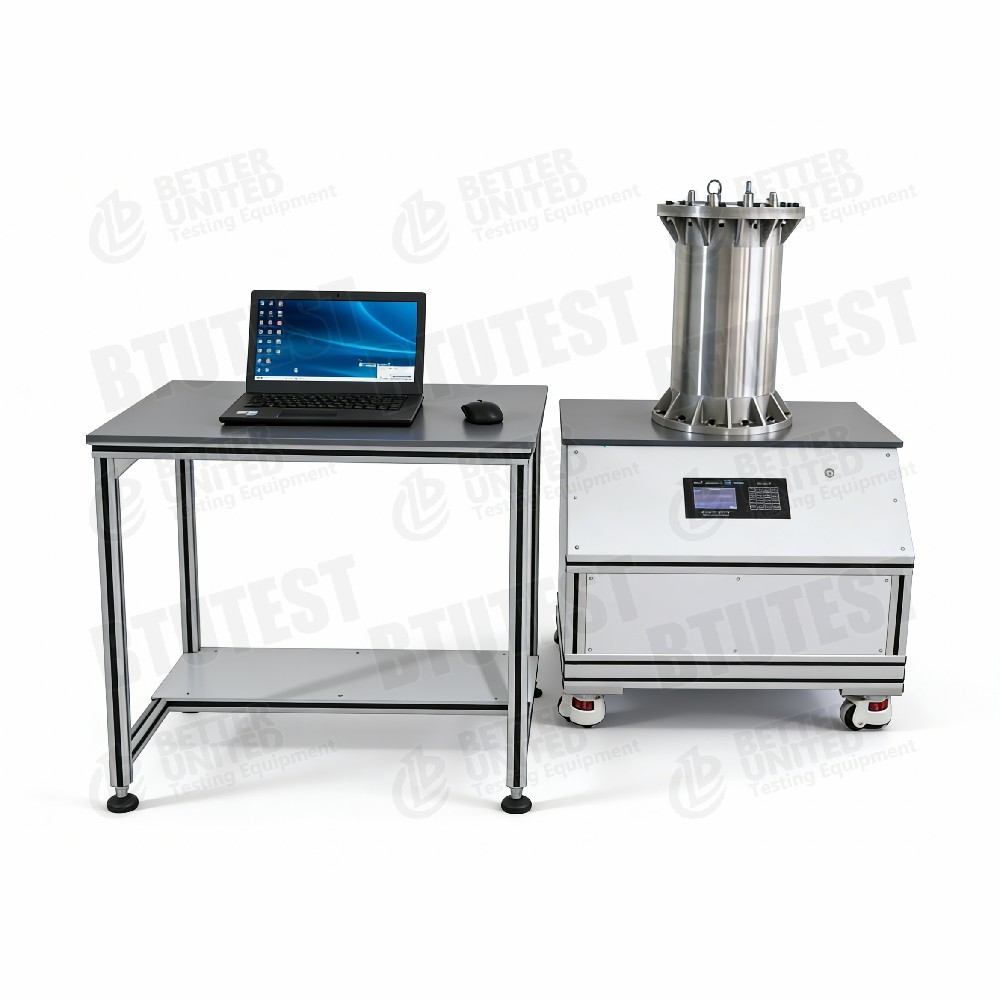

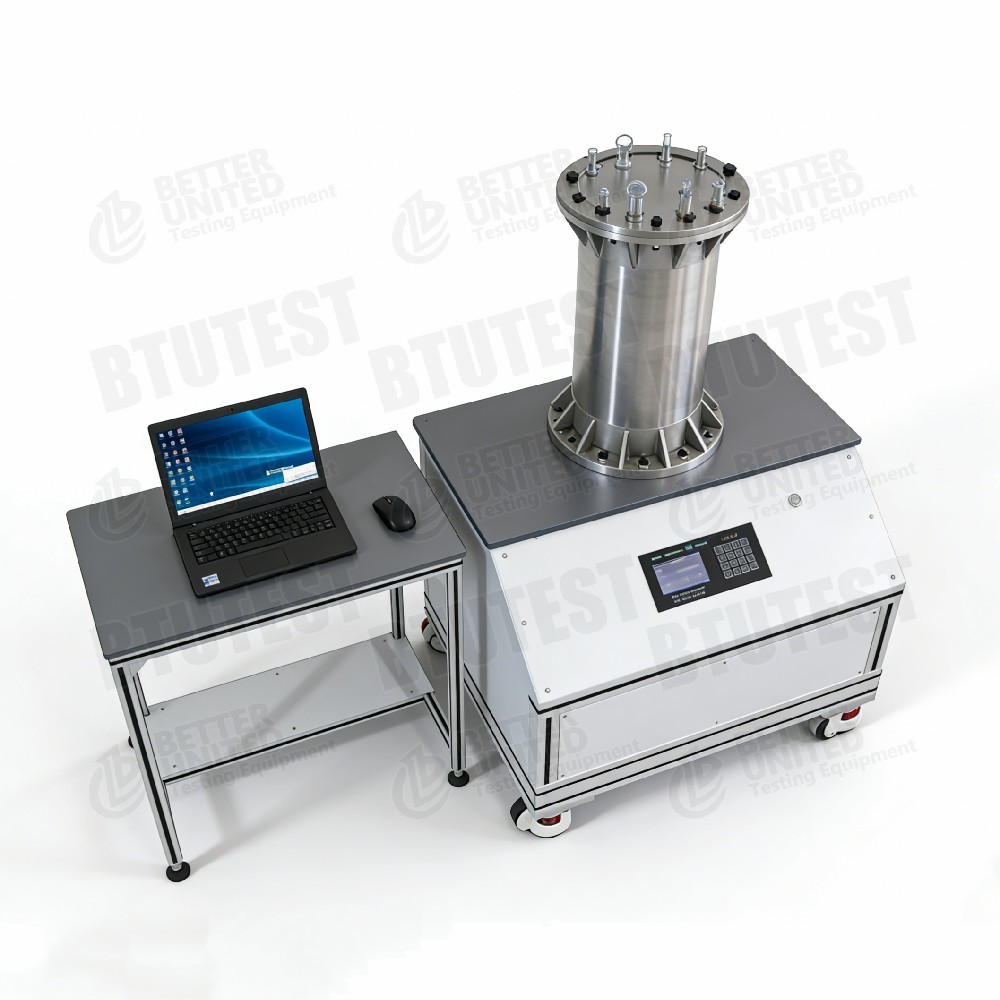

Çok Fonksiyonlu Numune Hazırlama ve Test Sistemi (Çok Fonksiyonlu Konsolidasyon Aparatı) ModeliBTU-CSA-3

Tanım

Bu ekipman birçok fonksiyonlu numune hazırlama ve test sistemi (çok fonksiyonlu konsolidasyon aparatı), modeliBTU-CSA-3. Esas olarak homojen zemin numuneleri hazırlamak ve çeşitli konsolidasyon testlerini gerçekleştirmek için kullanılır. Sistem, yüksek derecede otomasyonla gerilim ve deformasyon koşullarının yüksek hassasiyette kontrolünü sağlar. Test sürecinin tamamı, numune yüzey koşullarının, dahili gerilim-gerinim durumunun ve dahili boşluk suyu basıncı dağılımının gerçek zamanlı olarak elde edilmesi ve analizi ile servo kontrol aracılığıyla bilgisayarla kontrol edilebilir. Ana işlevler:

• Homojen toprak numunelerinin hazırlanması
• Adım yüklemeli konsolidasyon testi
• Sabit gerinim oranı (CRS) konsolidasyon testi
• Sabit yükleme hızı (CRL) konsolidasyon testi
• Çoklu konumlarda boşluk suyu basıncının gerçek zamanlı ölçümü

Test Standartları (Uluslararası)

• ASTM D2435(Zeminlerin tek boyutlu konsolidasyonu)
• ASTM D4186(Sabit gerinim konsolidasyonu oranı – CRS)
• ASTM D4546(Yükleme-boşaltma-yeniden yükleme konsolidasyonu)
• ISO 17892-5(Konsolidasyon testi)
• BS 1377-6(Konsolidasyon testi)
• ASTM D698(Sıkıştırma testi – numune hazırlamayla ilgili)

Ekipman, yükleme kontrolü, yer değiştirme ölçümü, boşluk suyu basıncı izleme vb. konularda bu standartların gereksinimlerini karşılayabilir.

Şartname

Detay

• Çok işlevli entegrasyon– Hem homojen numuneler hazırlayabilir (örn. sıkıştırma veya konsolidasyon kalıplama yoluyla) hem de çeşitli konsolidasyon testleri (adım yükleme, CRS, CRL) gerçekleştirebilir.
• Büyük numune boyutu– Ø300 mm × 600 mm yüksekliğinde basınç hücresi, kaba taneli zeminler veya büyük numuneler için uygundur, kireç etkilerini azaltır.
• Yüksek hassasiyetli servo kontrolü– Yük, yer değiştirme ve hız servo kapalı döngü kontrollüdür, doğruluk ±%0,1 FS.
• Çok konumlu boşluk suyu basıncı ölçümü– İç boşluk suyu basıncı dağılımını izlemek için boşluk suyu basıncı sensörleri basınç hücresinde farklı yüksekliklere monte edilebilir; bu, doymuş veya doymamış zeminlerde etkili stres analizi için faydalıdır.
• Geniş yükleme hızı aralığı– 0,00001–9 mm/dak, sürünmeyi, yavaş konsolidasyonu ve hızlı yüklemeyi kapsar.
• Uzun vuruş– 600 mm, büyük deformasyon konsolidasyonuna veya sıkıştırma testlerine olanak sağlar.
• Su toplama tankı– Hacim değişimi ölçümünü kolaylaştıran drenaj toplama için 20 L kapasite.
• Esnek kontrol– Farklı kullanıcı tercihlerine uygun, elektromanyetik anahtar, yazılım veya LCD panel aracılığıyla çalıştırılabilir.
• Dayanıklı malzeme– Uzun süreli kullanım için korozyona dayanıklı 304 paslanmaz çelikten yapılmış basınç hücresi.

Başvuru

• Homojen numune hazırlama– Daha sonraki üç eksenli, doğrudan kesme, geçirgenlik vb. testler için tekdüze, tekrarlanabilir numuneler sağlar.
• Büyük ölçekli konsolidasyon testleri– İri taneli zeminlerin, kaya dolgunun, yumuşak kayanın vs. konsolidasyon özelliklerini belirleyin.
• CRS/CRL hızlı konsolidasyonu– Konsolidasyon parametrelerini hızla elde ederek zamandan tasarruf edin.
• Boşluk suyu basıncı dağılım çalışmaları– Konsolidasyon teorisini doğrulayarak, farklı drenaj sınır koşulları altında iç boşluk suyu basıncı gelişimini inceleyin.
• Uzun vadeli sürünme– İkincil konsolidasyon davranışını analiz etmek için sabit yük altında deformasyonu ve boşluk suyu basıncı değişikliklerini ölçün.
• Çevre jeotekniği– Kirlenmiş toprakların, genişleyen toprakların vb. konsolidasyon davranışını inceleyin.

Avantajları

• Yüksek hassasiyet– Kontrol doğruluğu ±%0,1 FS, araştırma gereksinimlerini karşılıyor.
• Büyük boy ve uzun strok– Ø300×600 mm numune, 600 mm strok, büyük deformasyona ve büyük parçacıklı malzemelere uygundur.
• Çok işlevli– Numune hazırlama + adımlı yükleme + CRS + CRL + çok konumlu boşluk suyu basıncı ölçümü – hepsi tek bir sistemde.
• Tam otomatik servo kontrolü– Bilgisayar kontrolü, gerçek zamanlı veri toplama, otomatik parametre hesaplama.
• Çok konumlu boşluk suyu basıncı– Geleneksel tek sensörlü ölçümlerin aksine mekansal boşluk suyu basıncı dağılımının incelenmesine olanak tanır.
• Büyük kapasiteli su toplama tankı– 20 L, büyük numunelerden drenajla toplamaya uygundur.
• Esnek çalışma– Panel tuş takımı + LCD + yazılım, çoklu kontrol seçenekleri.
• Sağlam yapı– Entegre yük çerçevesi, yüksek sağlamlık, düşük titreşim.

Ne Seçilmeli

Bu ekipmanı seçin veya test gereksinimlerine göre diğer modellerle karşılaştırın:

Süreç Akışı

Örnek:Homojen numune hazırlama + CRS konsolidasyon testi (çok konumlu boşluk suyu basıncı ölçümüyle)

• Numune hazırlama
  • Toprağı hedef su içeriğine kadar karıştırın, basınç hücresine (Ø300×600 mm) katmanlar halinde yerleştirin.
  • Homojen bir numune üreterek her katmanı hedef kuru yoğunluğa göre sıkıştırmak için servo yükleme sistemini kullanın.
  • Hazırlık sırasında, boşluk basıncı sensörlerini farklı yüksekliklere (örn. numune yüksekliğinin 1/4'ü, 1/2'si, 3/4'ü) yerleştirin.

• Kurulum ve sızdırmazlık
  • Üst kapağı takın, yükleme pistonunu, deplasman sensörünü ve çok kanallı boşluk basıncı sensörlerini bağlayın.
  • Drenaj hatlarını su toplama tankına (20 L) bağlayın.
  • Doygunluk gerekiyorsa vakum doygunluğu veya geri basınç doygunluğu gerçekleştirin.

• Test parametrelerini ayarlayın
  • Yazılımda “CRS konsolidasyon modülü” seçeneğini seçin.
  • Sabit bir gerinim hızı (örneğin, 0,01 mm/dak) ayarlayın.
  • Maksimum eksenel gerilimi (örn. %20) veya maksimum eksenel yükü (30 kN) ayarlayın.
  • Veri toplama aralığını ayarlayın (örn. 1 saniye).

• Testi başlat
  • Servo yükleme sistemi pistonu sabit bir hızla aşağı doğru iter.
  • Yazılım, eksenel yükü, eksenel yer değiştirmeyi, çoklu konumlardaki boşluk basınçlarını ve zamanı gerçek zamanlı olarak kaydeder.
  • Her sensör için gerilim-gerinim eğrisini ve boşluk suyu basıncı-gerinim eğrilerini çizer.

• Durdurma koşulu
  • Önceden ayarlanmış gerinime veya maksimum yüke ulaşıldığında otomatik olarak durur.

• Sökme ve temizleme
  • Numuneyi boşaltın, çıkarın, son su içeriğini ölçün.
  • Basınç hücresini, boşluk basıncı sensörlerini, hatları ve su toplama tankını temizleyin.

• Veri işleme
  • Yazılım, CRS teorisine dayanarak genel konsolidasyon katsayısını (Cv) hesaplar (ortalama veya alt boşluk basıncını kullanarak).
  • Boşluk suyu basıncı dağılım modellerini analiz etmek için farklı yüksekliklerdeki boşluk suyu basıncı tepkilerini karşılaştırın.
  • Sıkıştırma indeksini Cc, ön konsolidasyon basıncını Pc vb. hesaplayın.
  • Verileri dışa aktarın ve bir test raporu oluşturun.

Adım yüklemeli konsolidasyon için: Bir yük sırası ayarlayın (örn. 50, 100, 200, 400, 800 kPa); Her yük adımında zaman içinde yer değiştirmeyi ve boşluk basıncını kaydedin.
Yalnızca numune hazırlama için: Konsolidasyon testi yapmadan katmanları sıkıştırmak için sıkıştırma programını kullanın.

Özet:BTU-CSA-3, homojen numune hazırlamayı çeşitli konsolidasyon testleriyle birleştiren çok fonksiyonlu bir numune hazırlama ve test sistemidir (çok fonksiyonlu konsolidasyon aparatı). Büyük bir numune boyutuna (Ø300×600 mm), 30 kN'ye kadar eksenel yüke, 600 mm stroka sahiptir ve adımlı yüklemeyi, CRS, CRL'yi ve gerçek zamanlı çok konumlu boşluk suyu basıncı ölçümünü destekler. Tam otomatik servo kapalı çevrim kontrolüyle kontrol doğruluğu ±%0,1 FS'dir. İri taneli zeminlerin, kaya dolgularının ve büyük numunelerin konsolidasyon özelliklerinin incelenmesi ve homojen numunelerin hazırlanması için uygundur. Seçimde gerekli yük kapasitesi, numune boyutu ve çok konumlu boşluk suyu basıncı ölçümü ihtiyacı dikkate alınmalıdır. Rutin küçük boyutlu konsolidasyon testleri için daha küçük bir konsolidometre daha uygun maliyetli olabilir.
