Tam Otomatik Konsolidasyon Aparatı (Mekanik)

Ürün Açıklaması

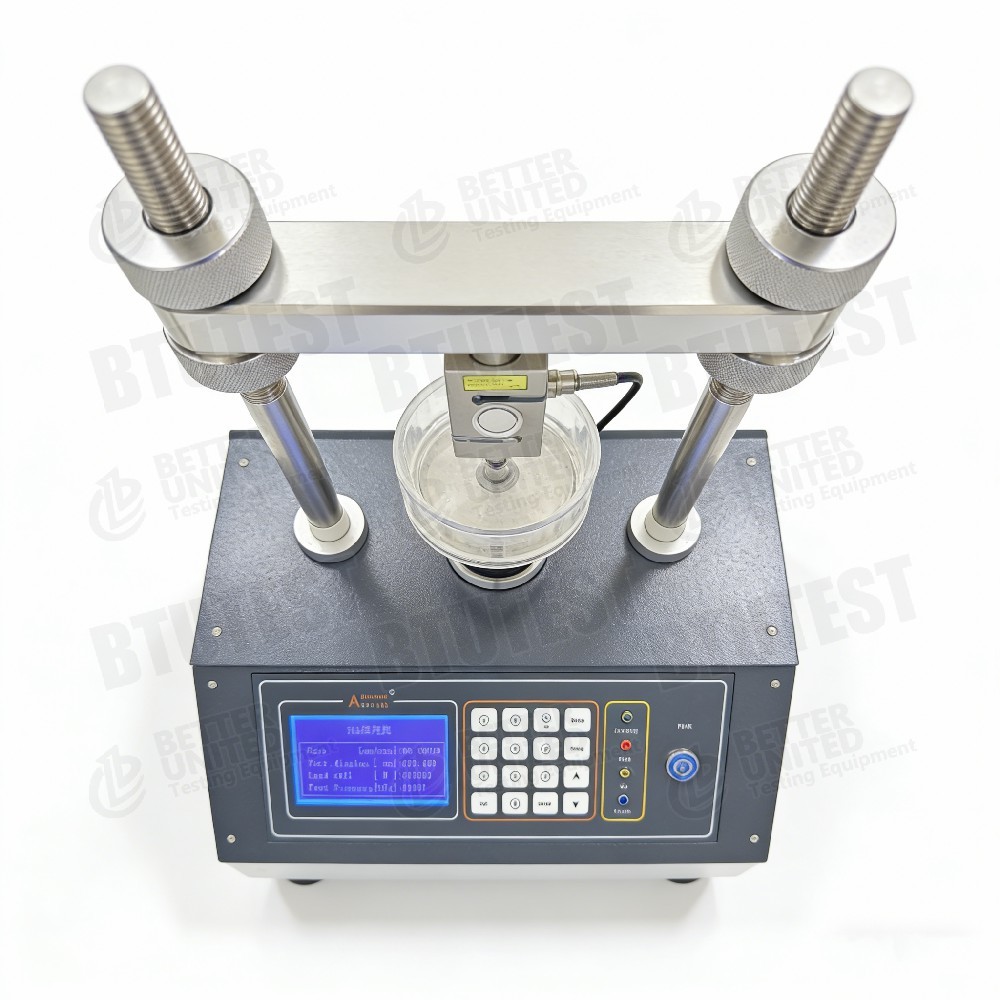

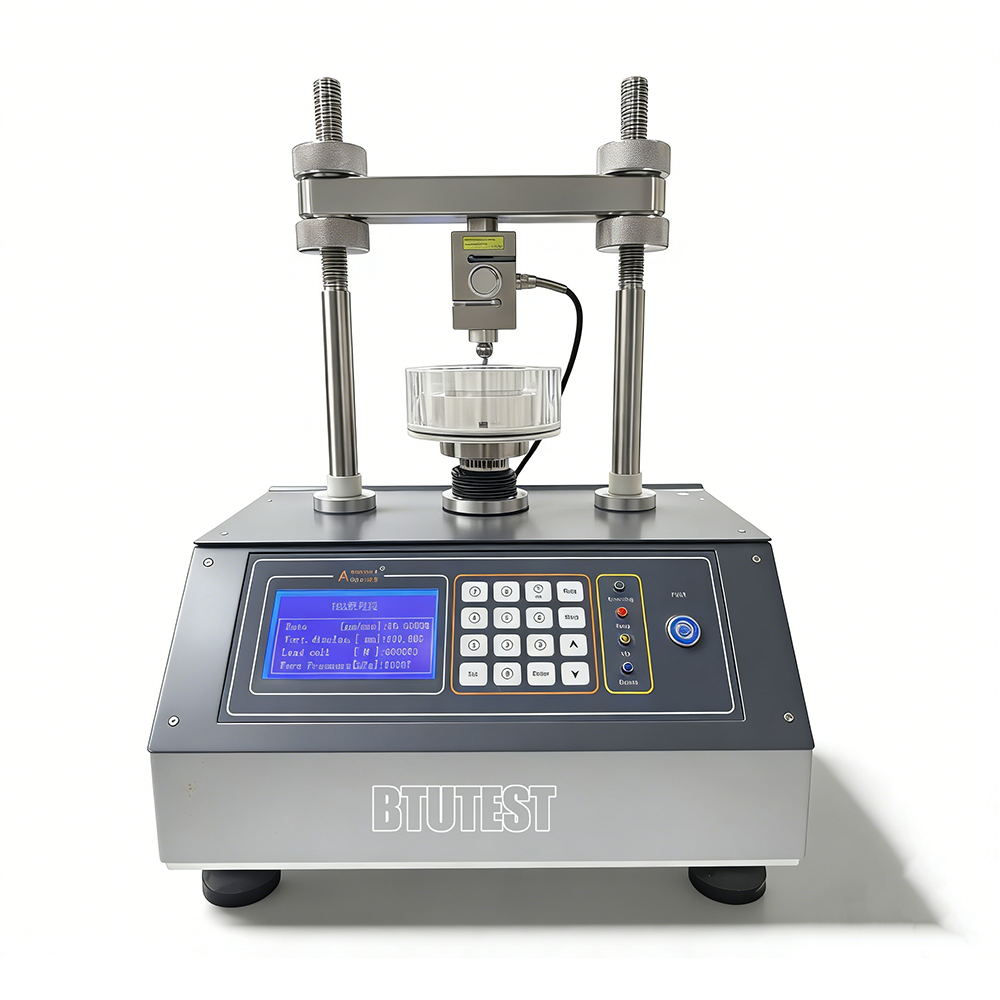

Tamamen Otomatik Birleştirme Aygıtı (Mekanik) ModeliBTU-1

Açıklama

Bu ekipmanTam otomatik konsolide cihazı (mekanik), modelBTU-1Toprakların tek boyutlu konsolidasyon testleri için kullanılır. Toprak sıkıştırılabilirlik parametrelerini belirlemek için yükleri otomatik olarak uyguluyor ve verileri topluyor (sıkıştırılabilirlik katsayısı av,Çıkış modülü Es, konsolidasyon katsayısı Cv, konsolidasyon öncesi basınç Pc vb.) Ana özellikleri:

• İyi genişletilebilir kontrol fonksiyonları
• Sürekli olarak 0-5 MPa basınç uygulanır (61.8 mm çaplı numune için)
• Örnek boyutları: Φ61.8×H20 mm ve Φ79.8×H20 mm
• Alım ve kontrol yazılımı otomatik olarak konsolidasyon parametrelerini alır ve çeşitli eğrileri çizer (zaman eğrisinin karekökü, log-zaman eğri, e-p eğri, e-lg p eğri, Cv-P(T90) eğri,Cv-P(T50) eğrisi, H-P eğrisi vb.)

Test Standartları (Uluslararası)

• ASTM D2435(Toprakların tek boyutlu konsolidasyonu)
• ISO 17892-5(Birleştirme testi)
• BS 1377-6(Birleştirme testi)
• ASTM D4186(Eğer destekleniyorsa, CRS konsolidasyonu)
• ASTM D4546(Yükleme-atlama-yeniden yükleme konsolidasyonu)

Ekipman, yükleme, yer değiştirme ölçümü, veri elde etme vb. için bu standartların gereksinimlerini karşılayabilir.

Spesifikasyon

Ayrıntılar

• Mekanik yükleme- Aksyal basınç uygulamak için motorlu (servo veya stepper) bir sistem kullanır, hiçbir pnömatik veya hidrolik güç gerektirmez, hassas kontrol ve hızlı tepki sağlar.
• Sürekli basınç uygulanması0-5 MPa sürekli ayarlanabilir, adımsız yükleme, adımlı yükleme veya CRS sürekli yükleme modları için uygundur.
• Yüksek basınç doğruluğuAbsolute doğruluk ± 1 kPa (yaklaşık olarak 5 MPa'ya göre% 0,02% FS), geleneksel konsolidometrelerden çok daha üstündür.
• İki numune boyutu- Evet.
  • Φ61.8×20 mm (standart halka, alanı 30 cm2)
  • Φ79.8×20 mm (aranlık 50 cm2), biraz daha büyük parçacıklara sahip veya daha büyük bir alanın ölçek etkilerini azalttığı topraklar için uygundur.
• Genişletilebilir kontrol fonksiyonları- Gelecekteki yükseltmeler olarak çoklu konsolide hücrelerinin (çoklu birim) bağlantısını veya çoklu test modlarının (adım yükleme, CRS, CRL, sürünme vb.) desteğini sağlayabilir.
• Güçlü bir son işlem yazılımıOtomatik olarak konsolidasyon parametrelerini hesaplar ve veri işleme zamanını tasarruf ederek standart eğriler çizer.
• Yüksek basınç kapasitesi5 MPa, > 200 m derinlikte aşırı yüklenme gerginliğini simüle edebilir (γ=20 kN/m3, yaklaşık 250 m varsayılır).

Uygulama

• Rutin konsolidasyon testleri İnce tanelerdeki (toprak, çamurlu toprak) sıkıştırma endeksi, konsolidasyon katsayısı ve konsolidasyon öncesi basıncı belirlenir.
• Yüksek stresli konsolidasyon• 5 MPa maksimum basınç, derin topraklar, yüksek dolgular ve ek yükleme önceden yükleme tasarımı için uygundur.
• Daha büyük numune boyutu (Φ79.8 mm)️ Küçük miktarda kaba parçacık içeren topraklar için uygundur, ölçek etkilerini azaltır.

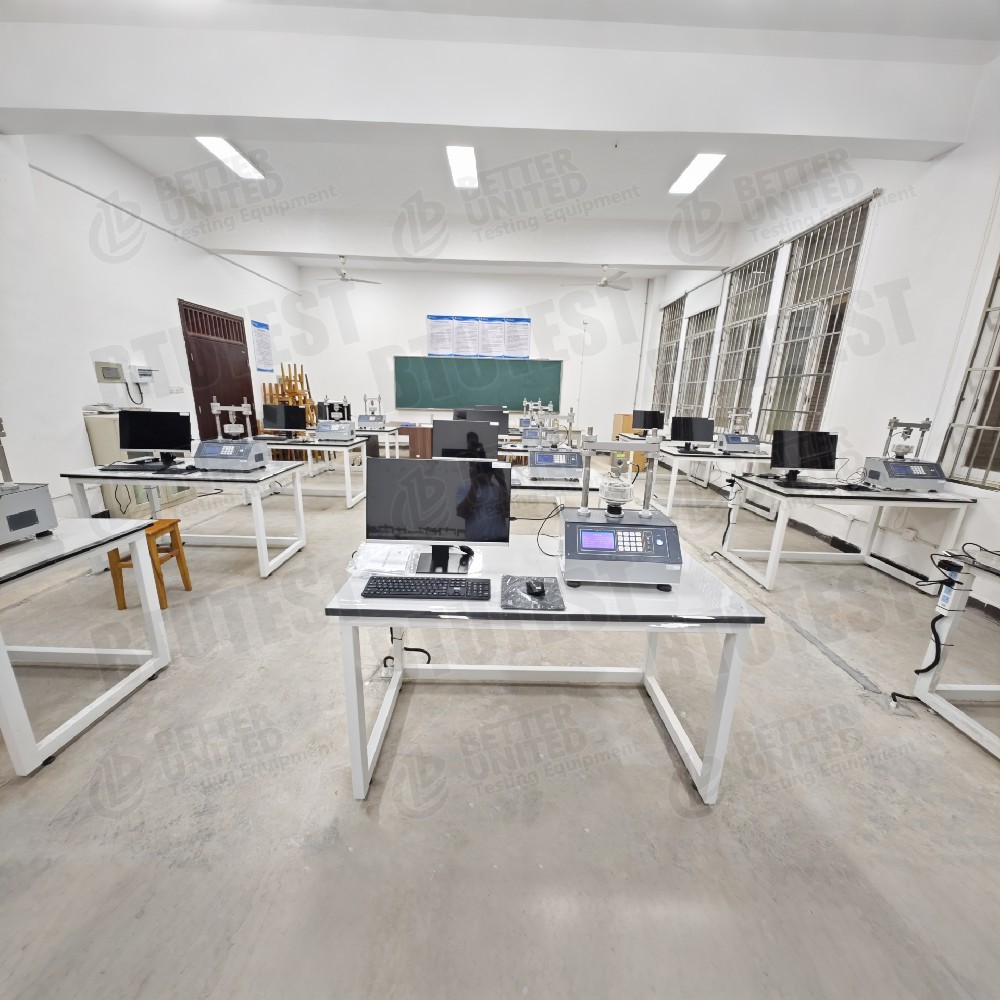

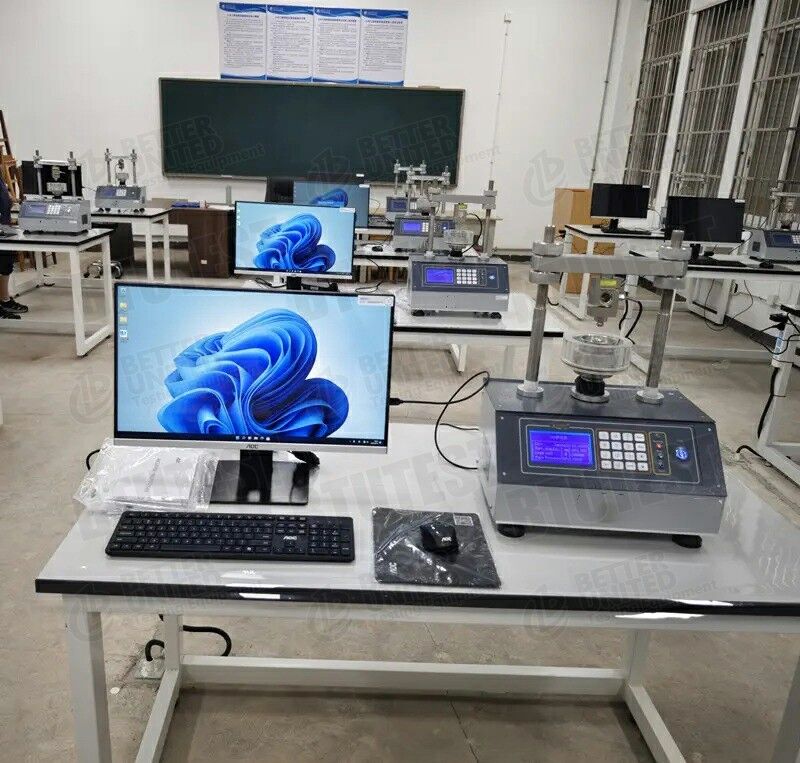

• Araştırma ve öğretimÖğrenci deneyleri ve araştırmaları için üniversite toprak mekaniği laboratuvarları.
• Yazılım öğretimiOtomatik olarak eğri çizer ve öğrencilerin konsolidasyon teorisini anlamalarına yardımcı olur.

Avantajlar

• Yüksek hassasiyetli basınç kontrolüGeleneksel konsolidometrenin (tipik olarak ± 1% FS ≈ ± 50 kPa) çok üzerinde olan ± 1 kPa mutlak doğruluğu.
• Devamlı adımsız yüklemeCRS (daimi gerginlik oranı) veya özel gerginlik yolu konsolidasyon testlerine izin verir.
• İki numune boyutuMaksimum parçacık boyutuna göre seçme esnekliği.
• İyi genişletilebilirlikÇoklu konsolide hücreleri ekleyebilir veya test modüllerini yükseltebilir.
• Kapsamlı yazılımParametreleri otomatik olarak hesaplar, tek tıklama ile eğri oluşturur, manuel grafikleme çabalarını ve hatalarını azaltır.
• Mekanik yükleme- Hava kaynağı gerekmez, temiz, düşük gürültü, kapalı laboratuvarlar için uygundur.
• Yüksek basınç5 MPa, çoğu derinlikte konsolide gereksinimlerini karşılar.

Neyi Seçmeliyiz?

Bu ekipmanı seçin veya test gereksinimlerine göre diğer modellerle karşılaştırın:

Süreç Akışı

Örnek:Adım yükleme konsolide testi (ASTM D2435)

• Örnek hazırlama
  • F61.8×20 mm veya Φ79.8×20 mm halka kullanılarak bozulmamış veya yeniden şekillendirilmiş numune kesilmelidir.
  • Başlangıçta su içeriğini ve yoğunluğunu ölçün.

• Örnek kurulumları
  • Örnekli halka, konsolidasyon hücresine yerleştirilir (poröz taşlar ve filtre kağıdı ile).
  • Hücreyi yükleme çerçevesine yerleştir ve hareket sensörünü yerleştir (sıfırlama).
  • Veri alma sistemini bağlayın.

• Başlangıç basıncı uygulayın.
  • Yükleme kapağı ile numune arasında iyi bir temas sağlamak için yazılım yoluyla küçük bir basınç (örneğin, 2-5 kPa) ayarlayın; başlangıçta yer değiştirme okunuşunu kaydedin.

• Test parametrelerini ayarlayın
  • Yazılımda, "step-loading consolidation module" seçeneğini seçin.
  • Yük sırasını ayarlayın (örneğin, 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, 5 MPa'ya kadar).
  • Her bir yük basamağı için süreyi ayarlayın (örneğin, 24 saat veya zaman tabanlı istikrar kriterleri, örneğin son saatte yer değiştirme değişikliği <0,01 mm).
  • Veri alma aralıklarını belirleyin (örneğin, 0.1, 1, 10, 60 dakika, vb.).

• Sınavı başlat.
  • Yazılım, ilk yük adımını otomatik olarak motor üzerinden uyguluyor ve sürekli bir stres sürdürüyor.
  • Taşınma sensörü dikey deformasyonu gerçek zamanlı olarak kaydeder; yazılım zamanlı taşınma eğrilerini çizer.
  • Her bir yük basamağı istikrara ulaştığında, bir sonraki yük basamağı otomatik olarak uygulanır.

• İndirme aşaması (eğer geri dönüş ölçülmesi gerekiyorsa)
  • Maksimum yüklenmeye ulaştıktan sonra, sıçrama eğrilerini belirlemek için boşaltma yapılır (örneğin, 1600, 800, 400, 200, 100, 50, 25 kPa).

• Bitirmek ve sökmek
  • Testten sonra sıfıra kadar boşaltın, örneği çıkarın, tartın ve son su içeriğini ölçmek için kurulayın (düzeltme için).

• Verilerin işlenmesi
  • Yazılım, her yük basamağı için boşluk oranını, sıkıştırılabilirlik katsayısı av'yi, sıkıştırma indeksi Cc'yi ve sıçrama indeksi Cs'yi otomatik olarak hesaplar.
  • E-p eğri ve e-lg p eğriyi çizer, konsolide öncesi basıncı Pc belirler (Casagrande yöntemi).
  • Zamanın kare kökü yöntemi veya log-zaman yöntemi kullanarak konsolidasyon katsayısı Cv hesaplar ve Cv-P eğriliklerini çizer.
  • Test raporunu oluşturuyor.

Ekipman desteklerseCRS konsolidasyonu: Sabit bir gerilme hızı ayarlayın (örneğin, 0.01 mm/dakika), gözenek basıncını kaydederken sürekli yükleme uygulayın (eğer gözenek basınç sensörü ile donatılmışsa); yazılım Cv, Cc, Pc vb. hesaplar.CRS teorisine dayalı.

Özet:BTU-1, yüksek hassasiyetli basınç kontrolü (± 1 kPa) ve maksimum 5 MPa basıncı olan tam otomatik mekanik bir konsolide cihazıdır..Güçlü elde etme ve kontrol yazılımı, konsolide parametrelerini otomatik olarak hesaplar ve çeşitli standart eğriler çizer.Yüksek basınçlı konsolidasyonSeçim, gerekli basınç aralığını ve numune boyutunu dikkate almalıdır.daha ekonomik bir model düşünülebilirGenişletilebilir kontrol fonksiyonları, gelecekteki çoklu birim konfigürasyonlarının eklenmesini sağlar.
