1'li Konsolidasyon Aparatı

Ürün Açıklaması

Açıklama

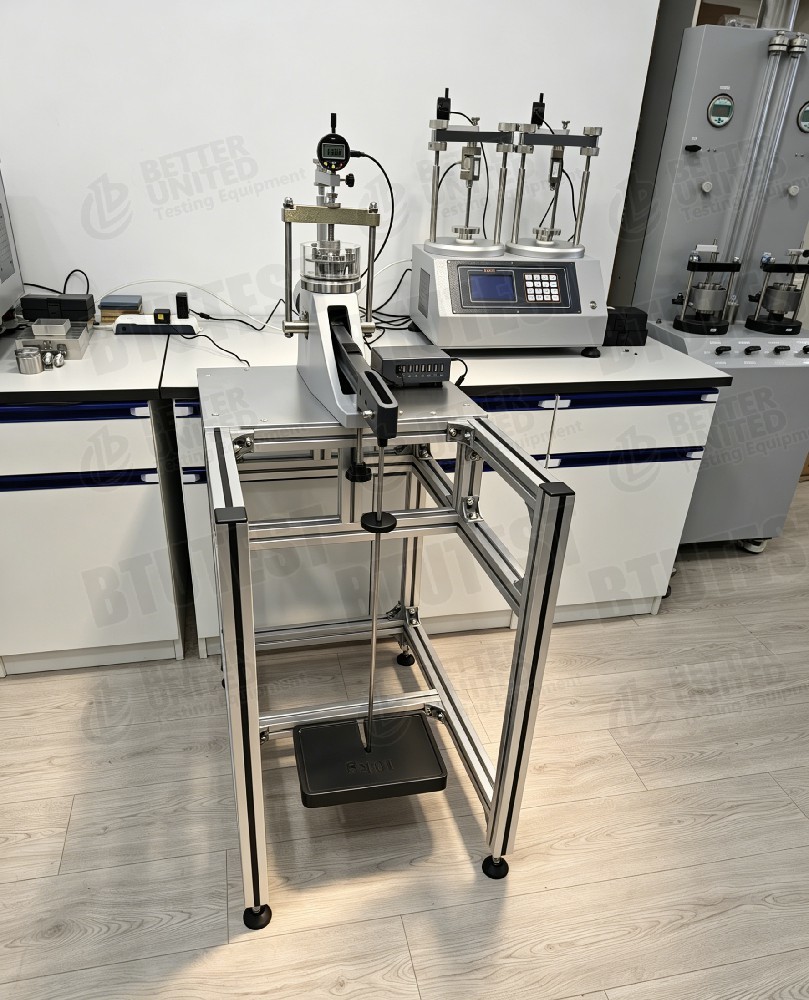

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresUygulanan basınç toprağın güvenli taşıma kapasitesi içinde olsa bile çökme meydana gelebilir.Aygıt, kaldıraç kolu yüklemesi kullanır ve metrekare başına 81 tona kadar basınç uygulayabilir (yaklaşık50 mm çaplı numuneler üzerinde (8.800 kPa) binalar, barajlar, köprüler ve benzer yapıların altındaki temellerin yerleşmesini tahmin etmek için uygundur.

Test Standartları

Cihaz aşağıdaki uluslararası standartlara uymaktadır:

• BS1377(Topraklar için İngiliz Standart test yöntemleri)
• ASTM D2435(Toprakların tek boyutlu konsolidasyon özellikleri için standart test yöntemleri)
• ASTM D3877(Toprakların genişleme, daralma ve konsolidasyon özellikleri için test yöntemleri)
• ASTM D4546(Toprakların tek boyutlu konsolidasyonu ve genişlemesi)

Spesifikasyon

Ayrıntılar

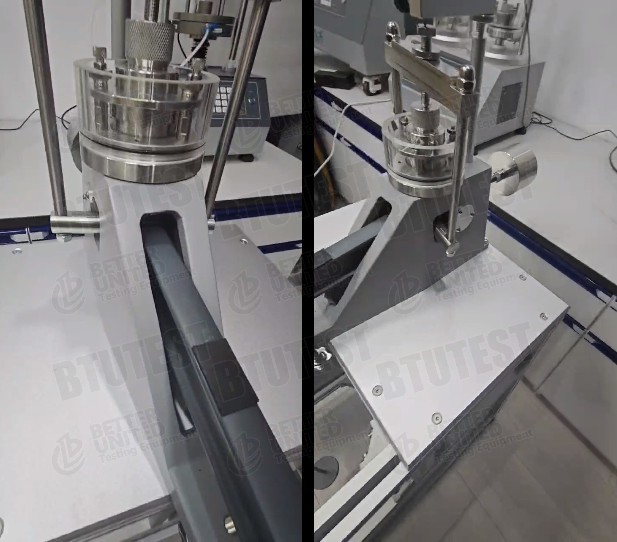

• Yükleme mekanizması: Yük uygulanırken numuneye şok olmaması için entegre kiriş desteği çubuğu olan katı yükleme çerçevesi.
• Alacaklılık oranı: Sabit 11:1 kaldıraç oranı, maksimum gerilim 8.8 MPa'ya kadar.
• Birleştirme hücresi: ASTM/BS standartlarına uygun ön yükleme edometre.
• Ölçme aletleri: Standart mekanik tarayıcı; isteğe bağlı dikey hareket tarayıcı (10mm yolculuk, doğruluk 0.01mm).
• İsteğe bağlı aksesuarlar: Gözenekli taşlar (Φ50mm×5mm), kesme halka, üst kapağı, filtre kağıdı.
• Paketleme: Dış plaka kazası.

Uygulama

• Çamurlu toprakların konsolide çökme özelliklerinin laboratuvar belirlenmesi
• Binalar, barajlar, köprüler vb. için temellerin uzun vadeli yerleşiminin tahmin edilmesi
• Toprakların yüksek basınçlı sıkıştırılabilirlik çalışmaları
• Uluslararası standartlara göre jeoteknik laboratuvarlarda öğretim ve araştırma

Avantajlar

• Çok yüksek yükleme kapasitesi: Maksimum basınç 8.800 kPa'ya kadar (11:1 kaldıraç oranı)
• Sert yapı: Test sonuçlarının doğruluğunu, tekrarlanabilirliğini ve güvenilirliğini sağlar.
• Şok koruması: Entegre ışın destek cıvata yükleme sırasında numune rahatsızlığını ortadan kaldırır.
• Pas geçirmez ve dayanıklı: Uzun süreli laboratuvar kullanımı için dökme alüminyum ve kaplama çelik.
• Kompakt masaüstü tasarımıLaboratuvar alanı tasarruf ediyor.
• Maliyet etkinliği: Tek band tasarımı, çok band modellerine göre daha düşük maliyetle düşük hacimli veya yüksek basınçlı özel testler için uygundur.

Neyi Seçmeliyiz?

Süreç Akışı

• Örnek hazırlama: Kesme halkası kullanarak Φ50 mm'lik bir numune kesip konsolidasyon hücresine yerleştirin (üst/alt gözenekli taşlarla).
• Hücreyi yükle: Birleştirme hücresini ön yükleme çerçevesine yerleştirin ve sabitleyin.
• Ölçüm cihazını yerleştir: Çark ölçüm cihazını veya yer değiştirme dönüştürücüsünü yerleştirin ve ilk okumaya ayarlayın.
• Yük uygulayın: 11:1 kaldıraç oranı kullanılarak, test programına göre ağırlıkları aşamalı olarak uygulayın.
• Kayıt hesabı: Düzleştirilene kadar her yük artışında belirtilen zaman aralıklarında dial ölçümleri alın.
• Verilerin işlenmesi: Zamanlı hesaplama eğrilerini çizin ve konsolidasyon katsayısı, sıkıştırma indeksi, konsolidasyon öncesi basınç vb. hesaplayın.
• Rapor üretimi: Mühendislik tasarımı veya araştırma analizi için test raporları hazırlar.
