Kaldıraç Tipi Doymamış Doğrudan Kesme Aparatı

Ürün Açıklaması

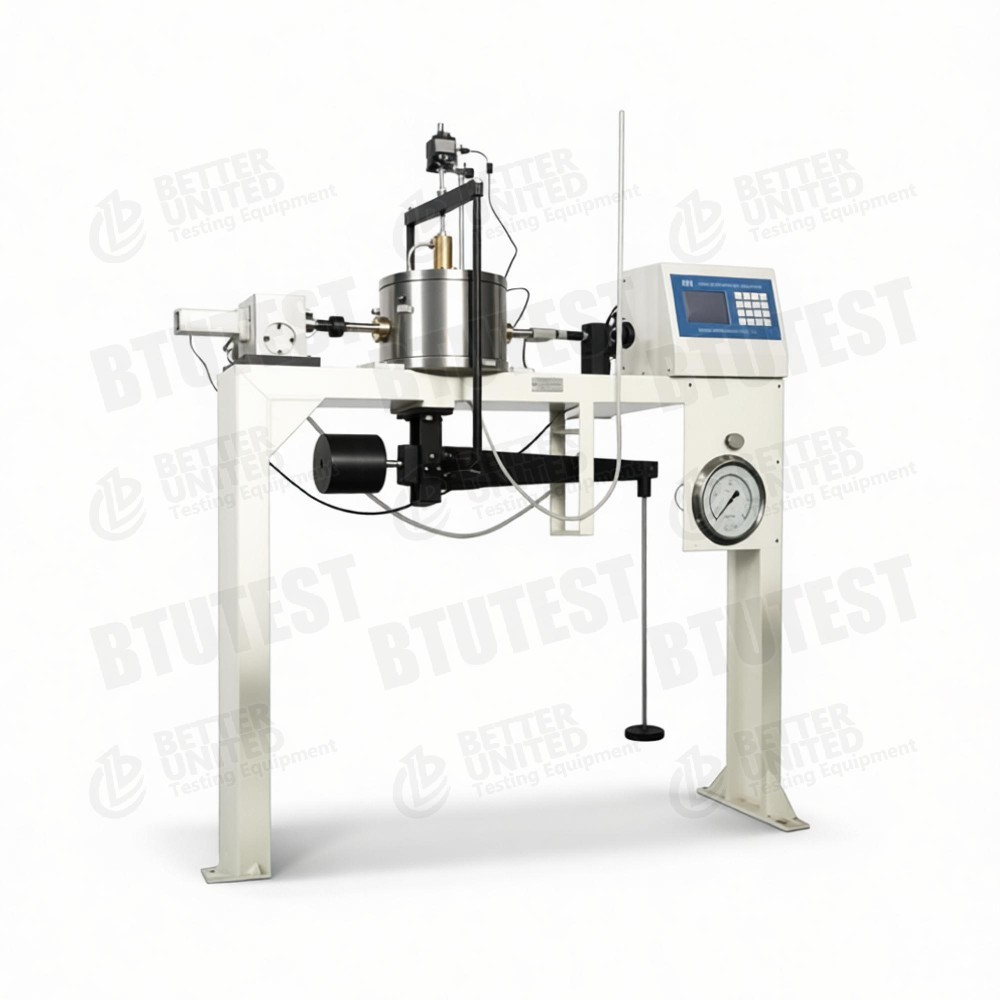

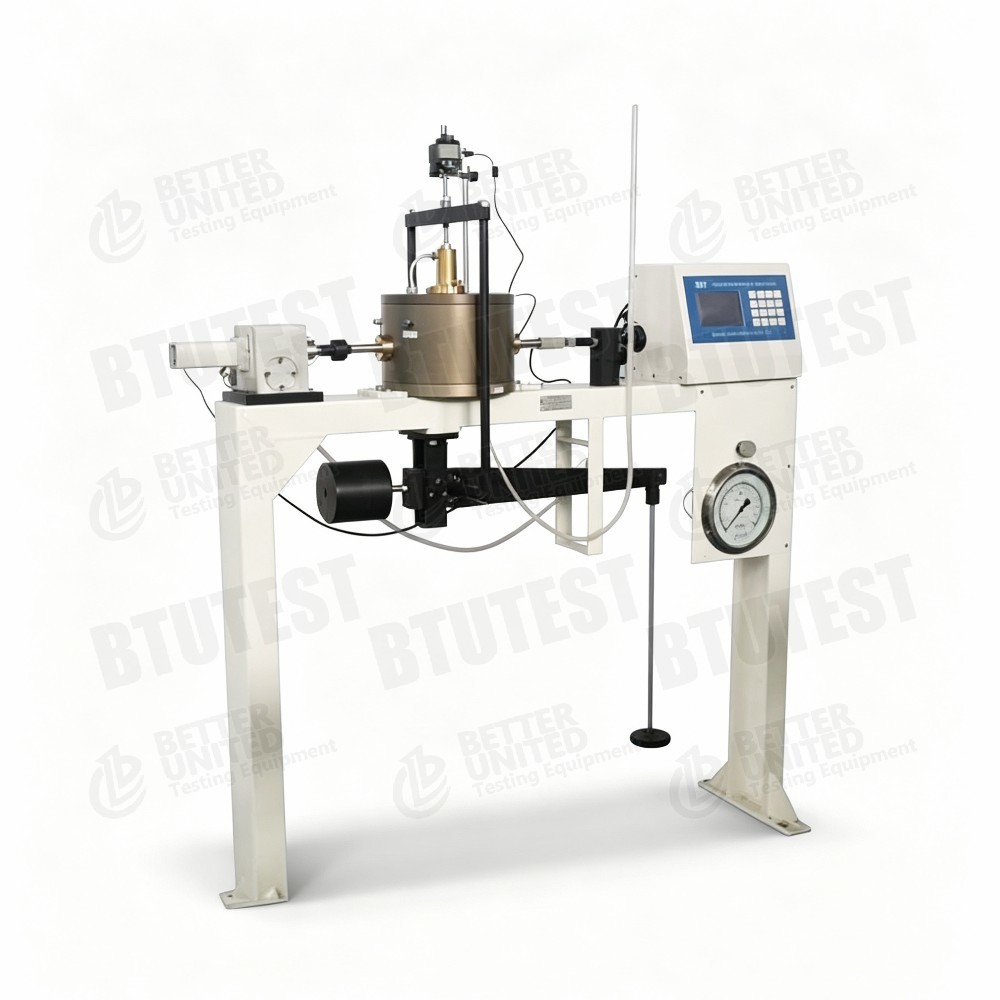

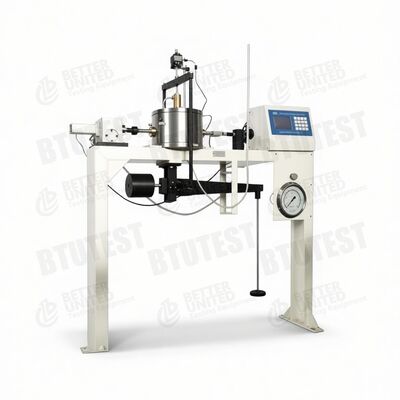

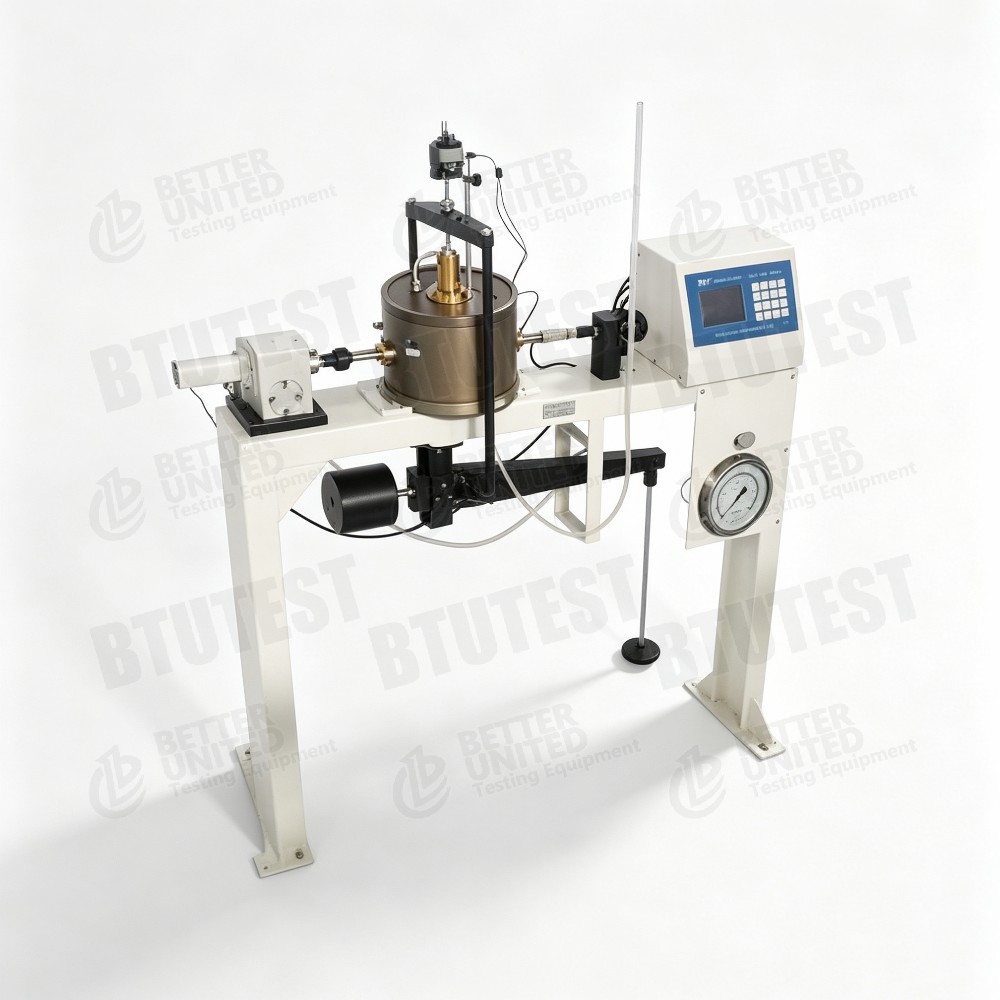

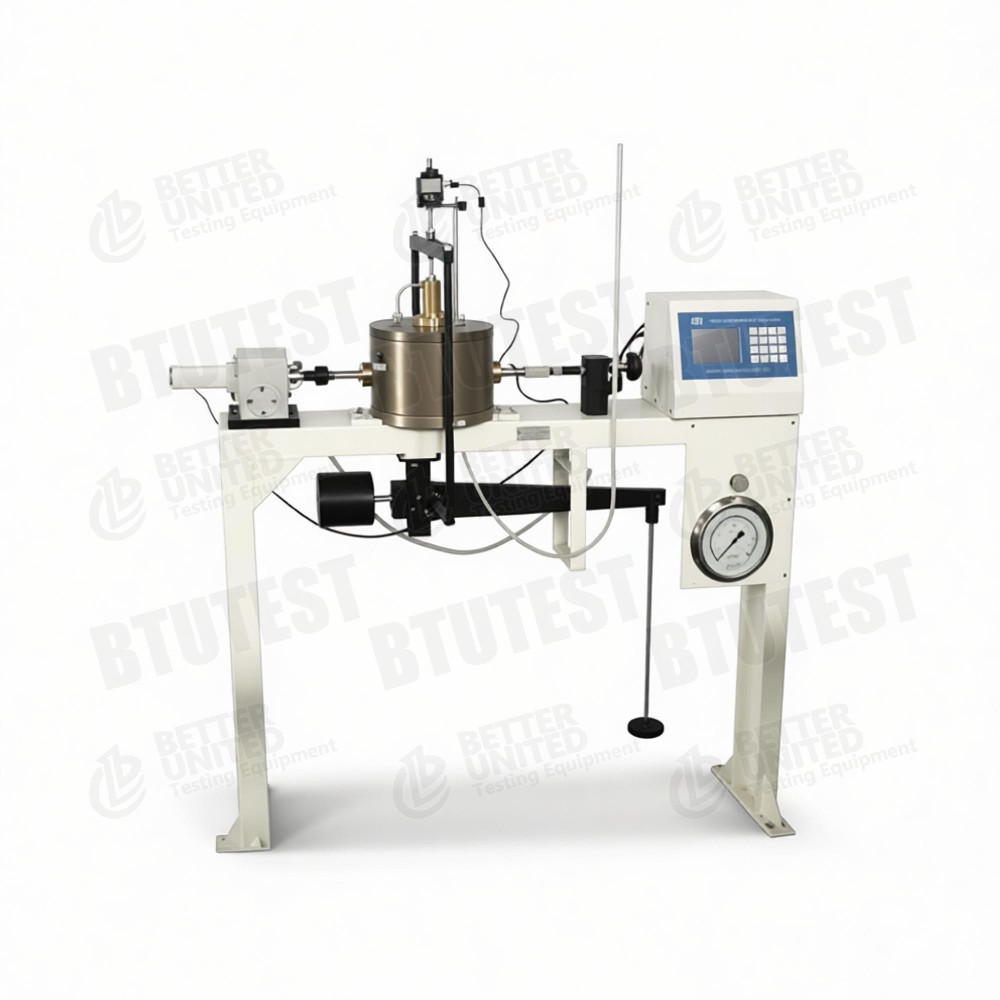

Kaldırıcı tipi doymamış doğrudan kesme cihazı

ModelBTU- DDS-1U.

Açıklama

Bu cihaz birKaldırıcı tipi doymamış doğrudan kesme cihazı, modelBTU- DDS-1U.Özellikle doymamış toprakların kesme dayanıklılığını test etmek için tasarlanmıştır. Özel bir doymamış basınç hücresi ve kesme kutusu kullanır, kaldıraç yükleme yoluyla normal gerilim uyguluyor,ve bir seramik disk ve gözenek hava basıncı kontrol sistemi kullanarak matris emiş kontrol ederAna özellikleri:

• Uzman basınç hücresi: gözenek-hava basıncından etkilenmeyen net normal gerilimi uyguluyor; korozyon direnci ve yüksek dayanıklılık için tedavi edilen yüzey.
• Özel kesme kutusu: Ø61.8 mm × H20 mm, seramik diskin kolayca değiştirilmesi için bir seramik disk tutucusu ile donatılmıştır (5 Bar, ABD'den ithal edilmiştir) ve vakum doyması ile uygun bir havalandırma.
• Kesme hızı: 0.00001 ̇6 mm/min, adımsız ayarlama, LCD ekran.
• Maksimum yatay kesme gücü: 5 kN (ihtiyaçlı olarak 10 kN).
• Normal basınç: aşamalı kaldıraç yükleme (zorlamalar, maksimum 1600 kPa).
• Normal kayma: 12.7 mm aralığı, çözünürlük 0.01 mm.
• Hacim değişikliği ölçümü: aralığı 0~200 ml, çözünürlüğü 0.01 ml.
• Gözenek hava basıncı: 0.25 sınıf basınç ölçümü ile 0 ̊0.6 MPa.
• Veriler toplama sistemi de dahil.

Test Standartları (Uluslararası)

• ASTM D3080(Doğrudan kesme testi)
• ASTM D5298(Süpürme ölçümü)
• ASTM D6836(Aks translasyon tekniği de dahil olmak üzere doymamış toprak test yöntemleri)
• ISO 17892-10(Doğrudan kesme testi)
• BS 1377-7(Doğrudan kesme testi)
• Doymamış toprakların kalıntı dayanıklılığı şunları ifade edebilir:ASTM D7608Ve benzeri şeyler.

Aparat, por hava basıncını ve toplam normal gerilimi düzenleyerek, eksen çeviri tekniğinin temel gereksinimlerini karşılayarak net normal gerilimi kontrol eder.

Spesifikasyon

Ayrıntılar

• Doymamış basınç hücresi- Özellikle normal yükleme pistonunun hücreye karşı mühürlenmesi için tasarlanmıştır; uygulanan normal gerginlik, gözenek hava basıncı ile karşılaştırılmaz.Net normal gerginliği bağımsız olarak kontrol etmeye izin verir (σ_net = σ u_ a).
• Kısak kutusu ve seramik disk¢ Kesme kutusunun tabanında, farklı hava giriş değerlerine sahip disklerin hızlı bir şekilde değiştirilmesini sağlayan seramik disk için bir tutucu vardır (standart 5 Bar, 500 kPa hava giriş değerine karşılık gelir),Çoğu doymamış toprak testi için uygundur.Seramik disk, etkili bir eksel translasyonu sağlamak için çıkarılabilir ve vakum doymalıdır.
• Kaldırma sistemi- Ağırlık ve bir kaldıraç kullanarak normal kuvvet uygulayabilir ( kaldıraç oranı belirtilmemiştir, ancak tipik olarak 12: 1 veya 10: 1).nispeten derin toprak katmanlarını simüle edebilen.
• Geniş kesme hızı aralığı0.00001 mm/min, yavaş kesme (0,02 mm/min) ile hızlı kesme (0,8 mm/min) arasında değişir ve sürünme testleri için de kullanılabilir.
• Yatay kesme gücüStandart 5 kN (örnek alanına bağlı olarak yaklaşık 1.67 MPa'lık maksimum kesme gerginliğine karşılık gelir).
• Taşınma ve hacim ölçümüNormal kaydırma, bir diyalog ölçüm cihazı ile ölçülür (karar çözünürlüğü 0,01 mm).
• İç hava basıncı kontrolü️ Dış bir hava kaynağı ve basınç ölçümü (0 ′′ 0.6 MPa, 0.25 derece doğruluk), kesme kutusunun veya basınç hücresinin üstündeki gözenek-hava kapısına bağlı olarak uygulanır.
• Veri toplama sistemi• Otomatik veri kaydı için sensörleri bağlayabilir (yük, yer değiştirme, hacim, basınç).

Uygulama

• Doymamış yamaç istikrarı analiziFarklı net normal gerilimler ve emiler altında kesme sertliği parametrelerini (c′, φ′, φb) belirleyin.
• Genişleyici ve katlanabilir topraklarSu içeriğinin değişmesinin (süpürme değişikliği) dayanıklılığa etkisini incelemek.
• Çöplük kapaklarıDolu olmayan toprakların mekanik davranışlarının değerlendirilmesi.
• Alt sınıflar ve temellerKapiler bölgesinin üzerindeki topraklar için sertlik parametrelerini elde edin.
• Öğretim ve araştırmaÜniversite laboratuvarlarında doymamış toprak mekaniği.

Avantajlar

• Özel doymamış tasarımBasınç hücresi ve kesme kutusu, net normal gerginliğin bağımsız kontrolünü sağlayan eksen çeviri için optimize edilmiştir.
• Konforlu seramik disk değiştirme¢ Sahip tasarımı, farklı hava girişi değerlerine sahip disklerin kolayca değiştirilmesini sağlar; güvenilir emiş kontrolü için vakum ile doymuş olabilir.
• Kılavuz yüklemeKarmaşık bir servo sistemi yok; düşük maliyetli, basit bakım ve yüksek normal gerilim (1600 kPa) uygulayabilir.
• Geniş kesme hızı aralığı- Çeşitli test standartlarını karşılar (yavaş kesme, hızlı kesme).
• İsteğe bağlı yüksek kesme gücüYüksek dayanıklılıklı veya kaba tohumlu topraklar için 10 kN'ye kadar.
• Yüksek çözünürlüklü hacim ölçümü- 0,01 ml çözünürlük, doymamış topraklarda drenaj/sorbsiyon hacmi değişikliklerinin izlenmesi için uygundur.
• Veri toplama sistemi- El kayıt çabasını azaltır ve veri güvenilirliğini artırır.

Neyi Seçmeliyiz?

Uygulamayı veya aksesuarlarını test gerekliliklerine göre seçin:

• Doymamış testlere ihtiyaçSadece doymuş topraklar için, geleneksel bir doğrudan kesme cihazı daha ucuzdur.
• Normal stres gereksinimleriEn fazla 1600 kPa. Daha yüksek normal gerilim (örneğin, derin topraklar için) gerekirse, diğer modelleri düşünün (örneğin, 3,2 MPa ile DDS-4UF).
• Kesme gücü gereksinimleri5 kN standardı çoğu kil için uygundur. kumlar, kaba topraklar veya yüksek dayanıklılıklı topraklar için 10 kN seçeneği önerilir.
• Seramik disk hava giriş değeriStandart 5 Bar (500 kPa) çoğu doymamış toprak için yeterlidir (süpürme ≤500 kPa).15 Bar) üreticiden sipariş edilebilir..
• Otomasyon seviyesiBu aygıt tam otomatik kontrol için (servo yükleme, programlanmış çok aşamalı yükleme), DDS-4UF gibi modelleri seçin.
• Verilerin toplanması¢ Katılan sistem temel kayıt gereksinimlerini karşılar. Gelişmiş sonrası işleme (örneğin, otomatik sertlik zarfı çizimi, c/φ hesaplama), yazılım yeteneklerini doğrulayın veya yükseltin.
• Bütçe- Kaldırma tipi doymamış doğrudan kesme cihazı, tamamen otomatik servokontrollü birimlerden daha düşük maliyetlidir ve giriş düzeyinde doymamış test cihazı olarak iyi bir değer sunar.

Süreç Akışı

Örnek:Doymamış doğrudan kesme testi (birleştirilmiş boşaltılmış, net normal gerilimi ve emimi kontrol eden)

• Seramik disk hazırlama
  • 5 Bar seramik diski havalandırılmamış suya batırın ve doymak için vakum uygulayın (hava kabarcıklarını çıkarın).
  • Seramik diski kesme kutusunun tabanındaki tutucuya yerleştirin, iyi bir mühürlenme sağlayın.

• Örnek hazırlama
  • Bozulmamış doymamış toprağı kesin veya Ø61.8 mm × 20 mm kesme halkası kullanarak yeniden şekillendirilmiş numune hazırlayın.
  • Başlangıçta su içeriğini ve yoğunluğunu ölçün. Belirli bir emme gerekirse, buhar dengesi kullanılarak önceden dengelenin.

• Örnek kurulumları
  • Örneği seramik diske yerleştirin, daha sonra gözenekli taş ve yükleme plakalarını yerleştirin.
  • Üst kesme kutusunu monte edin ve tüm kesme kutusunu basınç hücresine yerleştirin.
  • Gözenek-hava basınç hattını (kesme kutusunun veya basınç hücresinin üst kısmına) ve drenaj/hacim değişimi hattını (keramik diskin altındaki boşluğa) bağlayın.

• Net normal gerilim uygulanır
  • İstenen toplam normal gerilimi σ kaldıraç ve ağırlıklar kullanarak uygulayın.
  • Aynı anda gözenek hava basıncı ua (örneğin 50 kPa) uygulanır.

• Süpürme uygulayın ve dengeleyin.
  • Matrik emme s = ua u_w. Tipik olarak u_w = 0 (atmosfere açık drenaj hattı), bu nedenle s = ua.
  • Çözem valfini açın ve sabit olana kadar (süpürme dengesi) hacim değişikliğini kaydedin.

• Birleştirme
  • Net normal gerilim ve emme sabit tutulur; konsolide istikrarlı olana kadar dikey deformasyon kaydedilmelidir.

• Kesme parametrelerini ayarlayın
  • Kontrol panelinde kesme hızı ayarlayın (örneğin, yavaş kesme için 0,02 mm/min).
  • Kesme kayma sınırını belirleyin (örneğin, 6 mm).
  • Veri alma sistemini bağlayın ve tüm sensörleri sıfırlayın.

• Kürtmeye başla.
  • Kesme kutusunu yatay olarak hareket ettirmek için adım motoru çalıştırın.
  • Veri alma sistemi yatay kesme kuvveti, yatay hareket, dikey hareket, hacim değişikliği ve zamanı gerçek zamanlı olarak kaydeder.
  • Grafik kesme gerginlik kaydırma eğrisi.

• Durdurma durumu
  • Önceden ayarlanmış kesme hareketine ulaşıldığında veya kesme gerginliği bir zirve sonrasında önemli ölçüde düştüğünde, manuel veya otomatik olarak durdurulur (sistem otomatik durmayı desteklerse).

• Çıkarma ve temizleme
  • Ağırlıkları boşaltın ve gözenek hava basıncını serbest bırakın.
  • Örneği çıkarın, kesici kutuyu ve seramik diski temizleyin.
  • Farklı net normal gerilimler veya emişlerde yapılan testler için, adım 1'9. tekrar edilir.

• Verilerin işlenmesi
  • Her numune için en yüksek kesme gerilimini hesaplayın.
  • Sabit emme ve değişen net normal gerilim için, etkili gerilim dayanıklılığı parametrelerini elde etmek için Mohr-Coulomb sertliği zarfını çiz.
  • Sabit net normal gerilim ve değişen emme için φb (emme nedeniyle güç artış açısı) hesaplanmalıdır.
  • Test raporunu oluştur.

Özet:BTU-DDS-1U, emmeyi kontrol etmek için eksen dönüşüm tekniğini kullanan bir kaldıraç tipi doymamış doğrudan kesme cihazıdır.Geniş bir kesme hızı aralığı, ve yüksek normal gerginlik kapasitesi (1600 kPa'ya kadar). Doymamış toprak mekaniği araştırması ve mühendislik parametrelerinin belirlenmesi için uygundur,Giriş düzeyinde doymamış doğrudan kesme cihazı olarak iyi maliyet performansı sunarSeçim, gerekli emme aralığını (keramik disk hava girişi değeri), yüksek kesme kuvvetine olan ihtiyacı,ve bütçe .
