Otomatik üç eksenli test sistemi

Ürün Açıklaması

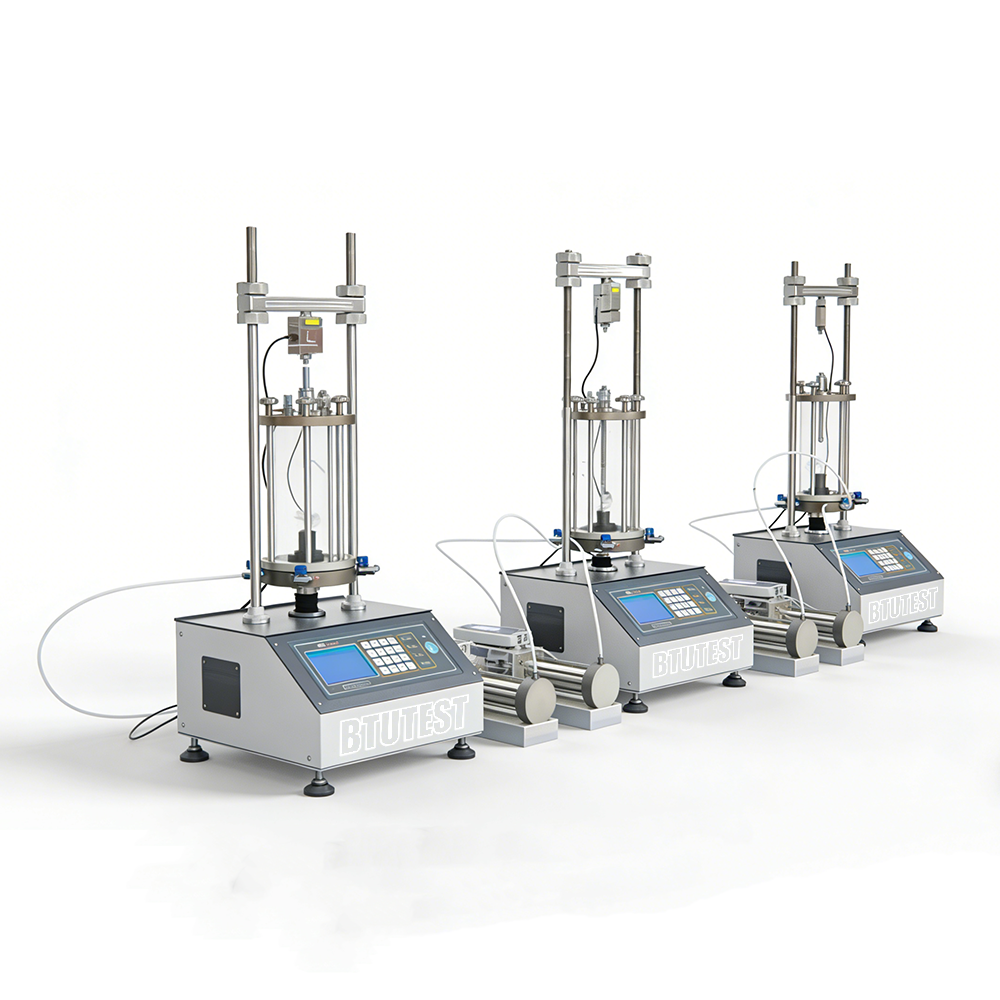

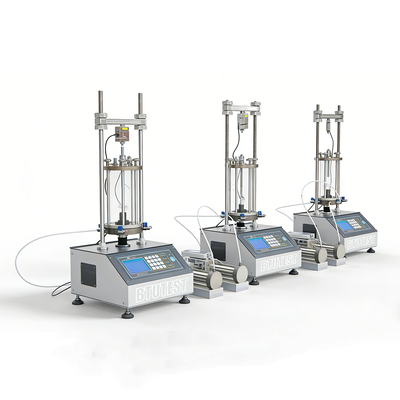

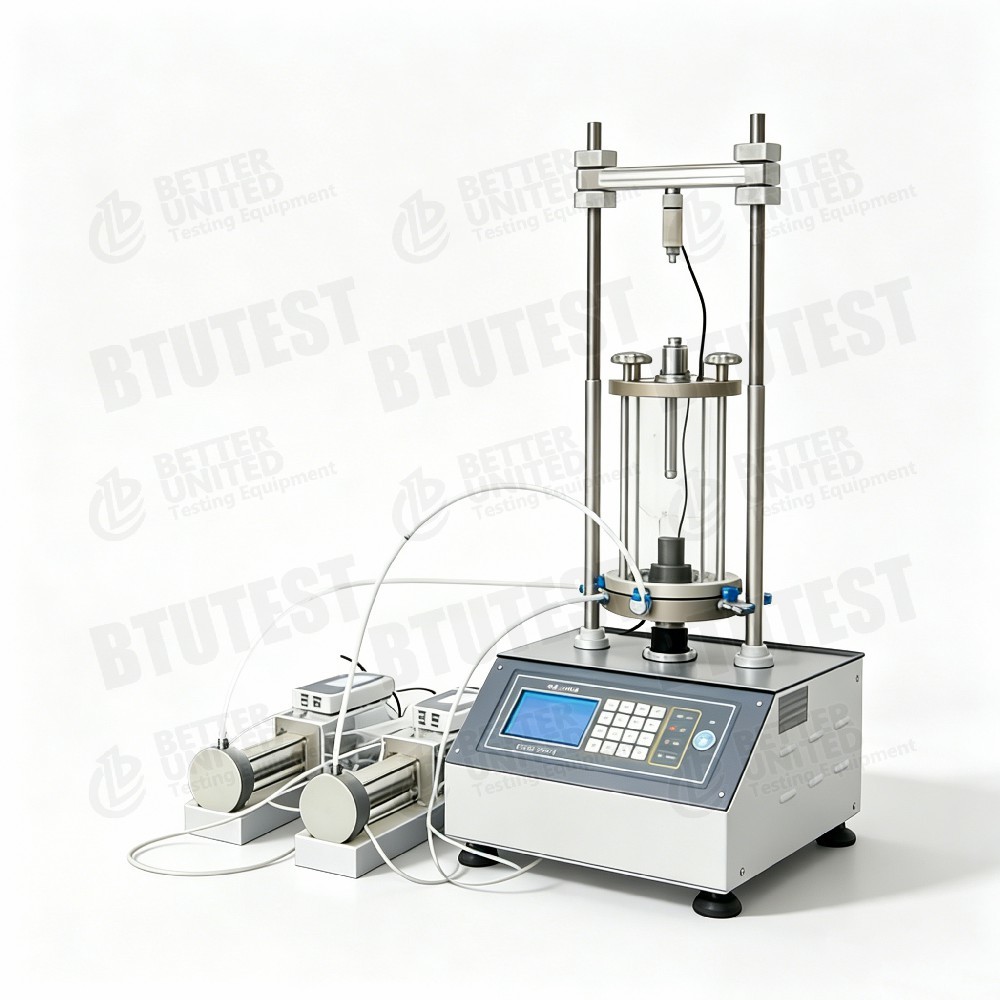

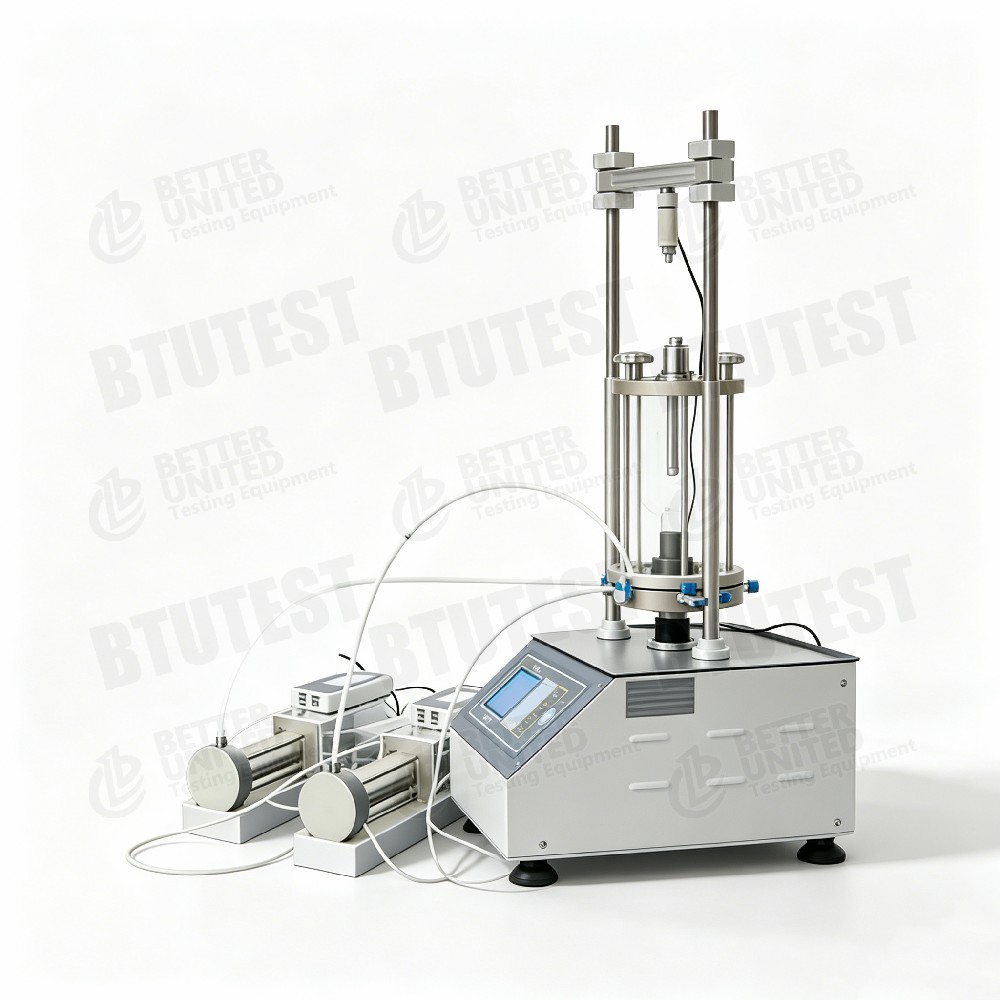

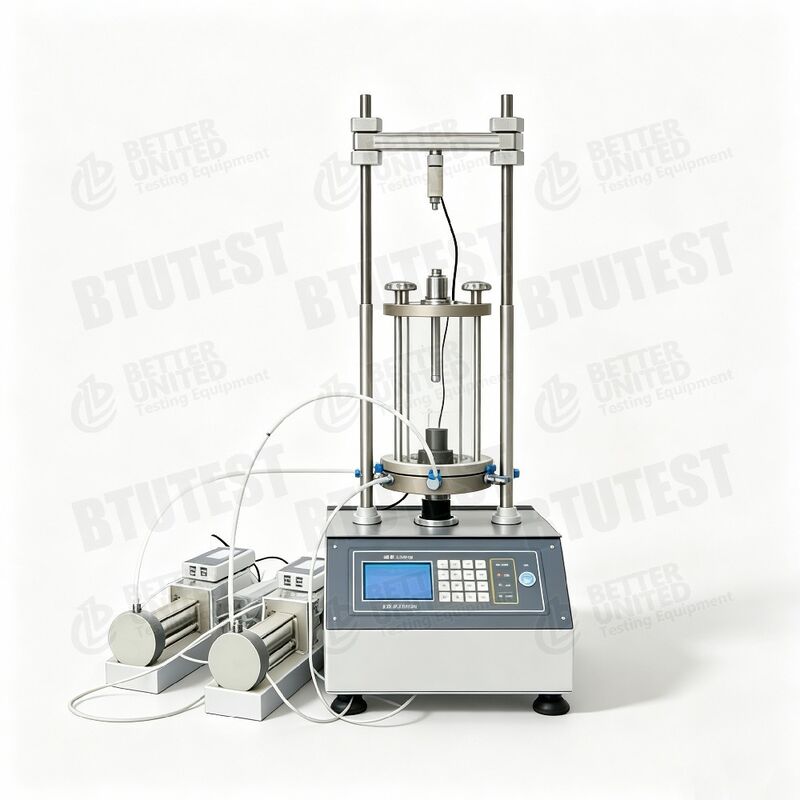

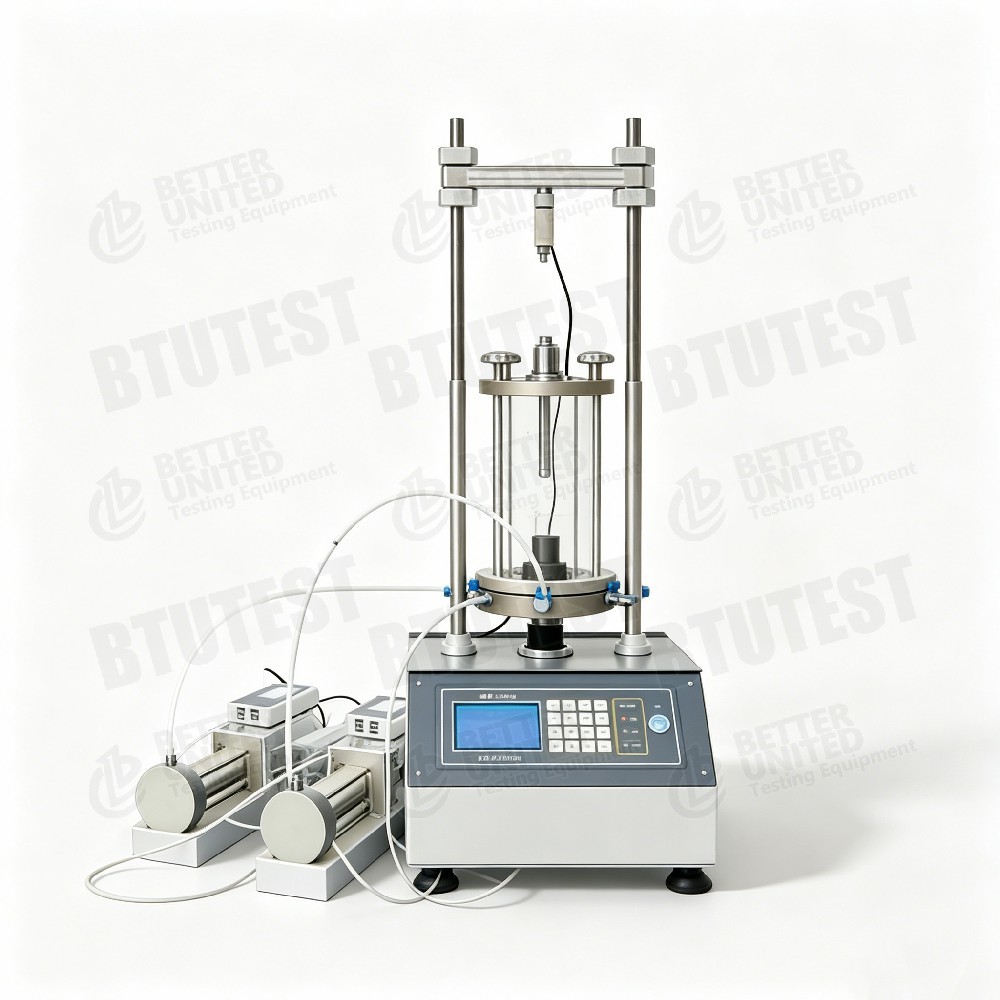

                                                           Otomatik üç eksenli test sistemi

1. Açıklama

BTU-TTS serisi birçok fonksiyonlu geoteknik üç eksenli test sistemiFarklı stres yolları ve drenaj koşulları altında toprağın mekanik özelliklerini belirlemek için kullanılır. Seri, küçük numunelerden büyük iri taneli zemin numunelerine kadar test gereksinimlerini kapsayan birden fazla model içerir. Sistem, çeşitli standart üç eksenli test yöntemlerini destekleyen eksenel yük, hücre basıncı, karşı basınç, kayma hızı kontrolü ve veri toplama modüllerini entegre eder.

2. Test Standartları

Tabloda genel üç eksenli test spesifikasyonlarına dayalı olarak standart numaraları açıkça listelenmese de sistem aşağıdaki yerel ve uluslararası standartları karşılamaktadır:

•ASTM D4767(Konsolide Drenajsız Üç Eksenli Basınç Deneyi)

•ASTM D7181(Konsolide Drenajlı Üç Eksenli Basma Deneyi)

•ASTM D2850(Konsolide Olmayan Drenajsız Üç Eksenli Deney)

•BS 1377: Bölüm 7(İngiliz Standart Üç Eksenli Testi)

•ISO 17892-8(Zemin üç eksenli kayma testi)

•SL237-1999(Çin Jeoteknik Test Prosedürü), vb.

3. Şartname

4. Detay

•Denetleyici: Yüksek hassasiyetli basınç/hacim kontrolünü destekleyen, hücre basıncı ve karşı basınç için bağımsız kontrolörler.

•Veri toplama modülü: Standart, eksenel kuvvet, yer değiştirme, boşluk suyu basıncı ve hacim değişiminin gerçek zamanlı kaydı için.

•Yazılım fonksiyonları: Aşağıdaki test modüllerini içerir:

◦ Karşı basınç doygunluğu

◦ İzotropik/anizotropik konsolidasyon

◦ Konsolide Olmayan Drenajsız (UU)

◦ Boşluk suyu basıncı ölçümü ile Konsolide Drenajsız (CU)

◦ Hacim değişimi ölçümü ile Konsolide Drenajlı (CD)

◦ K₀ konsolidasyonu

◦ Stres yolu testi

◦ Reolojik testler

◦ Sensör kalibrasyonu

◦ İşlem sonrası ve veri aktarımı

•Hava basıncı: Hücre ve geri basınç uygulamak için kullanılır; modeller 2/3/6 MPa seviyeleri sağlar.

5. Başvuru

•Jeoteknik saha araştırması: Temel zeminleri ve taban zeminlerinin kesme mukavemeti parametrelerini (c, φ) belirleyin.

•Baraj malzemesi testi: İri taneli zeminlerde ve kaya dolgularda üç eksenli deneylere uygun büyük modeller (100/200).

•Şev stabilite analizi: Farklı drenaj koşulları altında gerilim-gerinim eğrileri elde edin.

•Yeraltı mühendisliği: Kazı ve yükleme sırasında boşluk suyu basıncı tepkisini simüle edin.

•Araştırma ve öğretim: Zemin kurucu modellerin ve gerilme yolu çalışmalarının doğrulanması için kullanılır.

6. Avantajlar

•Geniş yük ve boyut aralığı: 10 kN'den 2000 kN'ye kadar, ince daneli ile çok iri iri daneli zeminleri kapsar.

•Ultra düşük kesme kontrolü: Minimum 0,00001 mm/dak, sünme/reolojik testlere uygundur.

•Yüksek hassasiyetli hacim ölçümü: 16000 ml'ye kadar karşı basınç hacim kontrolü, büyük numune drenajı/hacim değişikliği gereksinimlerini karşılar.

•Tam otomatik yazılım kontrolü: Birden fazla standart test prosedürünü entegre ederek insan hatasını azaltır.

•Modüler tasarım: Hücre/karşı basınç ve hava basıncının esnek konfigürasyonu; kolay sensör kalibrasyonu.

7. Parametre (Özet)

8. Ne Seçilmeli

Numune tipine ve test gerekliliklerine dayalı öneriler:

Ayrıca şunları da göz önünde bulundurun: boşluk suyu basıncı ölçümü ihtiyacı, hacim değişimi doğruluğu, gerilim yolu kontrol kapasitesi ve yerinde basınçlı hava beslemesi.

9. Süreç Akışı

Aşağıda tipik bir prosedür için standartlaştırılmış bir prosedür verilmiştir.Konsolide Drenajsız (CU) testiBTU-TTS serisini kullanarak (çoğu adım yazılım tarafından otomatik olarak kontrol edilir):

Adım 1: Numune hazırlama ve kurulum

• Modelin numune boyutuna göre (örn. Φ70×H140 mm) yeniden kalıplanmış veya örselenmemiş toprak numunesi hazırlayın.

• Numunenin etrafına gözenekli taşı, filtre kağıdını ve kauçuk membranı birleştirin ve üç eksenli hücre tabanına yerleştirin.

• Boşluk basıncı sensörünü ve üst drenaj hattını monte edin, hücreyi kapatın.

Adım 2: Sistemin doldurulması ve havasının alınması

• Hücre ve karşı basınç kontrolörlerini açın, hatları ve hücreyi havası alınmış suyla doldurun, hava kabarcıklarını giderin.

• Doğru hacim değişimi ölçümünü sağlamak için yazılımın “hat havasını alma” fonksiyonunu kullanın.

Adım 3: Geri basınç doygunluğu

• Yazılımda “Geri Basınç Doygunluğu” modülünü seçin.

• Hedef karşı basıncı (örneğin, 300 kPa) ve hücre basıncını (karşı basıncın 20~50 kPa üzerinde) ayarlayın.

• Boşluk suyu basıncı katsayısı B'yi izlerken kademeli karşı basıncı otomatik olarak uygulayın (tipik olarak B≥0,95 tam doygunluğu gösterir).

Adım 4: İzotropik/Anizotropik konsolidasyon

• Yazılımda “Konsolidasyon” modülünü seçin.

• Hedef hücre basıncını (veya K₀ durumunu) ve konsolidasyon süresi/hacim değişikliği stabilite kriterlerini ayarlayın.

• Sistem otomatik olarak hacim değişimini ve boşluk suyu basıncı kaybını kaydeder, konsolidasyon günlüğü oluşturur.

Adım 5: Kesme (drenajsız veya drenajsız)

• “Kesme” modülünü seçin, kesme hızını ayarlayın (örn. 0,05 mm/dak).

• Eksenel yüklemeyi başlatın; sistem gerçek zamanlı olarak eksenel kuvveti, yer değiştirmeyi, boşluk basıncını (CU) veya hacim değişimini (CD) kaydeder.

• Tepe veya sonlandırma durumunu otomatik olarak tespit edin (örn. gerinim %20'ye ulaşır).

6. Adım: Sonlandırma ve veri işlemeyi test edin

• Yazılım yüklemeyi otomatik olarak durdurur, hücre basıncını serbest bırakır, ham verileri (gerilim, gerinim, gözenek basıncı, hacim değişimi) dışa aktarır.

• Son işlem modülü kesme mukavemeti parametrelerini (c, φ), elastik modülü, kopma gerinimini vb. hesaplar.

• Test raporu oluşturun, Excel/PDF'ye aktarın.

Adım 7: Ekipman temizliği ve bakımı

• Hücre suyunu boşaltın, numuneyi çıkarın.

• Temiz çizgiler ve gözenekli taş; sensör sıfırlama kontrolünü gerçekleştirin.

Diğer test türleri için (UU, CD, gerilim yolu, reoloji), yalnızca doygunluk/konsolidasyon/makaslama aşamaları sırasındaki drenaj koşulları ve kontrol hedefleri değişir; yazılım buna göre yerleşik sihirbazlar sağlar.
