Üçlü Reolojik Doğrudan Kesme Aparatı

Ürün Açıklaması

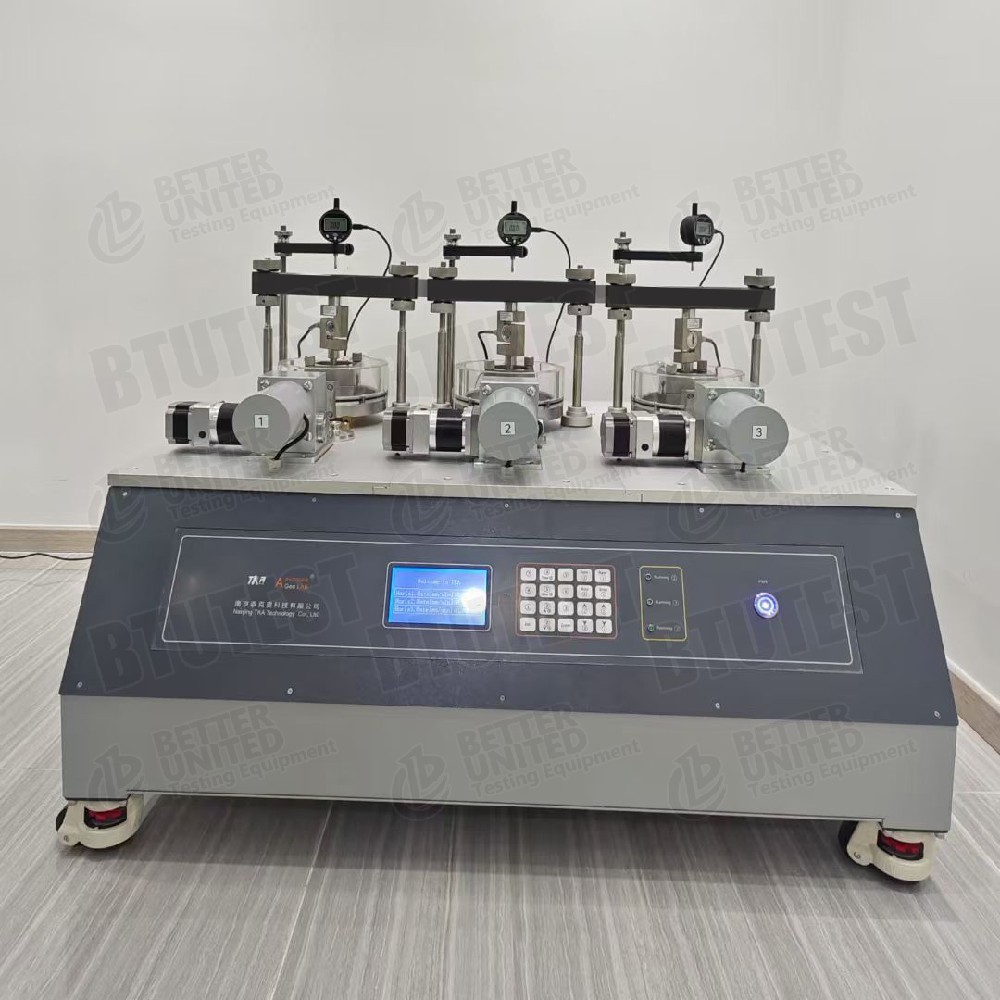

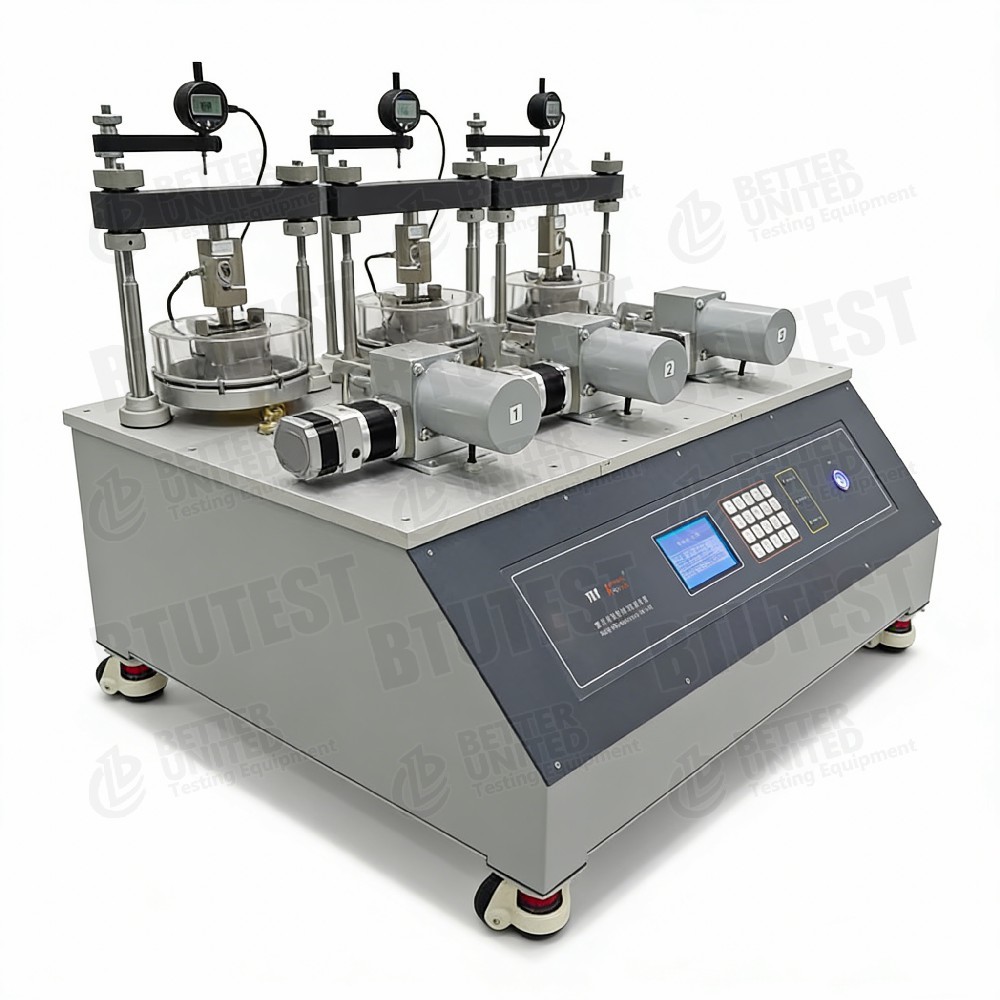

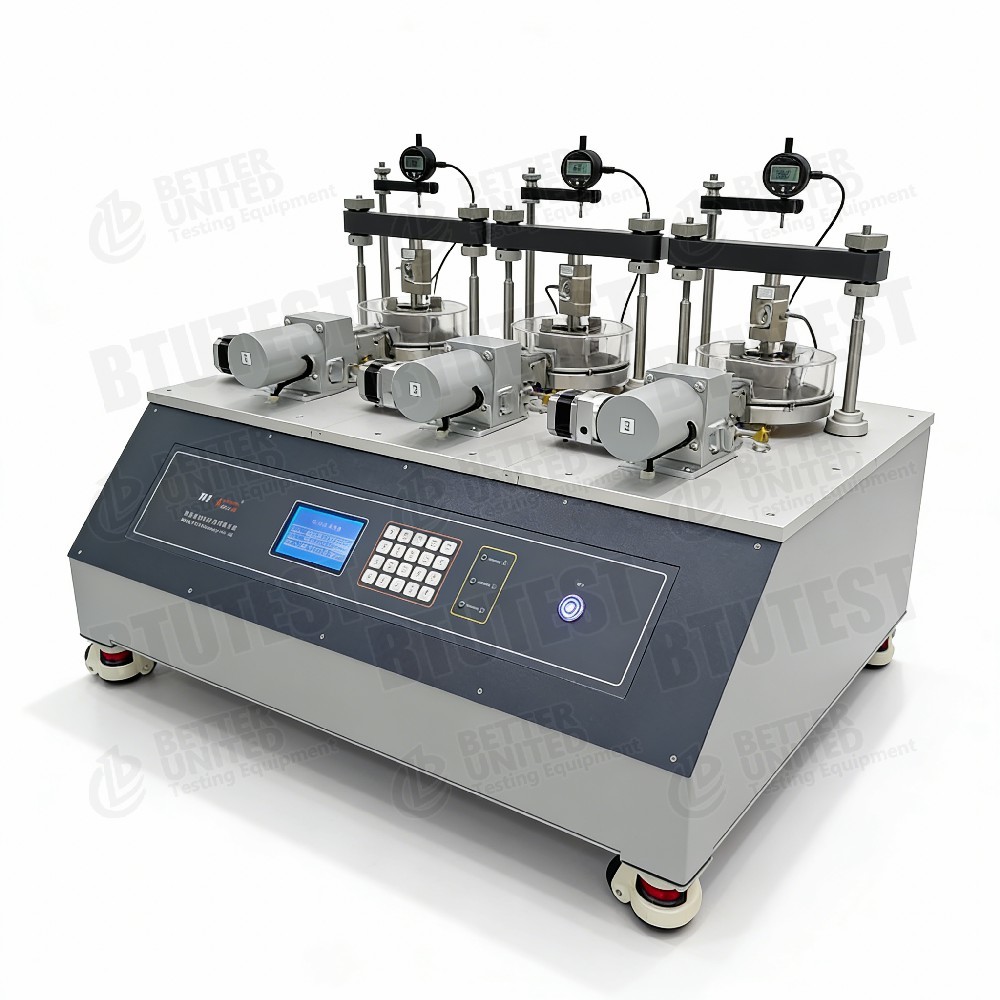

Üçlü Reolojik Doğrudan Kesme AparatıBTU-TRA Serisi (TRA-1 / TRA-2 / TRA-3)

Tanım

Bu seri şunlardan oluşur:üçlü reolojik doğrudan kesme aparatları, modellerBTU-TRA-1,BTU-TRA-2,BTU-TRA-3reolojik (sürünme) çalışmaları için özellikle uygun olup, üç numunenin eş zamanlı doğrudan kesme testi için tasarlanmıştır. Üç model temel olarak otomasyon düzeyi ve veri toplama yöntemi bakımından farklılık gösterir:

• BTU-TRA-1: Temel model, LCD ekran, veri toplama yok
• BTU-TRA-2: Veri kayıt sistemi ile donatılmış veri toplama modeli
• BTU-TRA-3: Tam otomatik model, servo kapalı çevrim kontrolü

Ortak özellikler:

• Üçlü ünite (aynı anda üç numuneyi test eder)
• Numune boyutu: Φ61,8 × H20 mm (standart kesme halkası)
• Kesme hızı: 0,00001‑6 mm/dak, kademesiz ayar
• Maksimum normal gerilim: 0,4 MPa (üç modelin tümü için aynı)
• Maksimum kayma gerilimi: TRA-1 için 0,4 MPa; TRA-2/3 için 0,8 MPa
• Test modülleri: doğrudan kesme, döngüsel kesme, reolojik doğrudan kesme (TRA-2/3 ayrıca standart konsolidasyonu da içerir)
• Daha sonra yükseltme seçenekleri: sıcaklık kontrol modülü (0~+90 OC) ve yüksek basınç (1,6 MPa)

Test Standartları (Uluslararası)

• ASTM D3080(Doğrudan kesme testi)
• ASTM D7608(Kalan dayanım – pistonlu kesme)
• ASTM D5321(Arayüz kesme – benzer prensip)
• ISO 17892‑10(Doğrudan kesme testi)
• BS 1377-7(Doğrudan kesme testi)
• ASTM D6519(Sürünme/reolojik testler – toprak reolojisi test standartlarına atıfta bulunabilir)

Ekipman, kesme hızı, normal gerilim kontrolü ve yer değiştirme ölçümü için bu standartların gereksinimlerini karşılar.

Şartname

Detay

• Üçlü ünite tasarımı– Üç numune aynı anda kesilebilir (farklı normal gerilimler veya aynı koşullar), bu da verimliliği büyük ölçüde artırır.
• Düşük normal stres aralığı– Maksimum 0,4 MPa, yumuşak topraklar, turba, yüksek su içerikli topraklar ve diğer düşük stresli koşullar için uygundur.
• Kayma gerilimi farkı– TRA-1 maksimum kayma gerilimi 0,4 MPa; TRA-2/3 0,8 MPa – ikincisi daha yüksek mukavemetli malzemeleri test edebilir.
• Yükleme yöntemleri–
  • TRA-1/2: kaldıraçla yükleme (ağırlıklar) – basit, güvenilir, ancak manuel ağırlık değişimi gerektirir.
  • TRA-3: servo kapalı döngü yükleme – otomatik normal gerilim kontrolü, karmaşık gerilim yollarına uygun.
• Sensör konfigürasyonu–
  • TRA-1: 3 yük hücresi (birim başına bir yatay kesme kuvveti? Kaldıraç ağırlıklarından hesaplanan normal kuvvet, sensör yok) + 3 yer değiştirme sensörü.
  • TRA-2/3: 6 yük hücresi (birim başına normal + yatay), 3 yer değiştirme sensörü (birim başına bir yatay).
• Edinme yöntemi–
  • TRA-1: Yalnızca LCD ekran, manuel kayıt.
  • TRA-2: harici veri kaydedici, otomatik kayıt.
  • TRA-3: servo kapalı çevrim, otomatik kontrol + edinim.
• Test modülleri– Tüm modeller doğrudan kesmeyi, döngüsel kesmeyi ve reolojik doğrudan kesmeyi destekler. TRA-2/3 ayrıca standart konsolidasyon (adım yükleme) içerir.
• Reolojik doğrudan kesme– Zaman içindeki kayma yer değiştirmesini ölçen uzun vadeli sürünme testleri.
• Yükseltme seçenekleri–
  • Sıcaklık kontrolü (0~+90°C): sıcaklık-sürünme birleştirme çalışmaları için.
  • Yüksek basınç (1,6 MPa): maksimum normal gerilimi 0,4 MPa'dan 1,6 MPa'ya yükseltir; daha sert topraklar için uygundur.

Başvuru

• Reolojik çalışmalar– Yumuşak toprakların, turbanın, yüksek organik toprakların vs. zamana bağlı deformasyonunu (sürünmesini) belirleyin.
• Döngüsel kesme– Deprem, dalga veya trafik yükü altında mukavemet bozulmasını simüle edin.
• Yumuşak zemin mühendisliği– Zemin oturması, uzun vadeli şev stabilite analizi.
• Üçlü yüksek verimlilik testi– Mukavemet parametrelerinin hızlı belirlenmesi için üç farklı normal gerilimde eş zamanlı doğrudan kesme veya sürünme testleri.
• Öğretim gösterileri– Kesme kırılması ve sürünme olaylarını görselleştirin.
• Sıcaklık etkileri– İsteğe bağlı sıcaklık kontrol modülüyle sıcaklığın toprak reolojisi üzerindeki etkisini inceleyin.

Avantajları

• Üçlü ünite tasarımı– Bir testte üç veri seti elde edin; bu, tek üniteli bir aparatın verimliliğinin üç katıdır.
• Son derece düşük kesme hızı– 0,00001 mm/dak, uzun süreli sürünme testleri için uygundur.
• Modüler yükseltme yolu– Temelden (TRA-1) veri toplamaya (TRA-2) veya tam otomatiğe (TRA-3) yükseltme.
• Çoklu test modları– Doğrudan kesme, döngüsel kesme, reolojik doğrudan kesme, konsolidasyon vb.
• Daha sonra genişletilebilirlik– İsteğe bağlı sıcaklık kontrolü ve yüksek basınç yükseltmeleri kapasiteyi artırır.
• Kol yükleme (TRA-1/2)– Basit, güvenilir, güç gerektirmez, düşük maliyetli.
• Servo kapalı döngü (TRA-3)– Karmaşık gerilim yollarına uygun, yüksek hassasiyetli otomatik kontrol.
• Yüksek çözünürlüklü yer değiştirme ölçümü– Küçük sürünme deformasyonlarının izlenmesi için uygundur.

Ne Seçilmeli

Test gereksinimlerine ve bütçeye göre modeli seçin:

Not: TRA-3'ün servo kapalı çevrim sistemi normal gerilimi otomatik olarak kontrol eder; bu, sürünme testleri sırasında sabit gerilimin korunması açısından son derece faydalıdır. Uzun vadeli reolojik çalışmalar için TRA-3 şiddetle tavsiye edilir.

Süreç Akışı

Örnek:Tam otomatik üçlü reolojik doğrudan kesme aparatını kullanarak yumuşak zeminde (sabit normal gerilim) sürünme kesme testi (BTU-TRA-3)

• Numune hazırlama
  • Φ61,8×20 mm'lik bir kesme halkası kullanarak üç adet bozulmamış veya yeniden kalıplanmış yumuşak toprak numunesini kesin.
  • Başlangıçtaki su içeriğini ve yoğunluğunu ölçün; gerekirse doyurun.

• Numune kurulumu
  • Üç numuneyi üç ünitenin alt kesme kutularına yerleştirin, üst kutuları, gözenekli taşları ve yükleme plakalarını takın.
  • Üçlü kesme kutusu tertibatını doğrudan kesme yükleme çerçevesine yerleştirin.
  • Her kesme kutusu için normal ve yatay yükleme çubuklarını bağlayın; yer değiştirme sensörlerini takın (birim başına bir yatay ve isteğe bağlı dikey yer değiştirme sensörleri).

• Normal stres uygulayın
  • Yazılımda, her bir kesme kutusu için bağımsız hedef normal gerilimleri (örneğin, 50, 100, 200 kPa) ayarlayın.
  • Servo sistem otomatik olarak normal gerilimi uygular ve korur.
  • Stabil olana kadar normal yer değiştirmeyi (konsolidasyon) kaydedin (stabilite kriteri ayarlanabilir).

• Kesme parametrelerini ayarlayın
  • “Reolojik doğrudan kesme testi” modülünü seçin.
  • Kayma gerilimi seviyesini ayarlayın (örneğin, en yüksek mukavemetin %70'i) veya bir kesme hızı ayarlayın (örneğin, sürünme için 0,0001 mm/dak).
  • Test süresini (örneğin 72 saat) veya yer değiştirme sınırını ayarlayın.
  • Kontrol modunu seçin: sürünme için gerilim kontrolü (sabit kayma gerilimi).

• Kesmeye başla
  • Ayarlanan kesme gerilimini (veya hızını) uygulamak için yatay servo sistemini başlatın.
  • Yazılım, her bir kesme kutusu için yatay kesme kuvvetini, yatay yer değiştirmeyi, normal yer değiştirmeyi ve zamanı gerçek zamanlı olarak kaydeder.
  • Sünme eğrilerini çizin (kayma yer değiştirmesine karşı zaman).

• Durdurma koşulu
  • Önceden ayarlanmış süreye veya yer değiştirme sınırına ulaşıldığında otomatik olarak durur.

• Sökme ve temizleme
  • Normal kuvveti boşaltın, yatay pistonları geri çekin, numuneleri çıkarın.
  • Arıza modunu kaydedin, kesme kutularını temizleyin.

• Veri işleme
  • Yazılım sürünme eğrilerini çizer, sürünme hızını, uzun vadeli dayanımı vb. hesaplar.
  • Döngüsel kesme testleri için modül bozulmasını, sönüm oranını vb. hesaplayın.
  • Test raporu oluşturun.

TRA-1 veya TRA-2 için:

• TRA-1, değerlerin manuel olarak okunmasını gerektirir; eğrileri otomatik olarak çizemez.
• TRA-2 verileri otomatik olarak alabilir ancak normal stresin ağırlıklar kullanılarak manuel olarak uygulanması gerekir; kesme gerilimi/hızı kontrol cihazı aracılığıyla ayarlanır.

Özet:BTU-TRA serisi üçlü reolojik doğrudan kesme aparatı, manüel kolla yüklemeden tam otomatik servo kapalı çevrime kadar üç konfigürasyon sunar. Yumuşak zeminler, turba ve benzeri malzemeler üzerinde doğrudan kesme, döngüsel kesme ve reolojik (sürünme) testleri için uygundur. Üçlü tasarım verimliliği büyük ölçüde artırır. Seçim veri toplama ihtiyaçlarına, otomasyon düzeyine ve bütçeye göre yapılmalıdır. Daha sonra yapılan yükseltmeler, uygulama aralığını genişletmek için sıcaklık kontrolünü (0~90 °C) ve yüksek basıncı (1,6 MPa) içerir.
