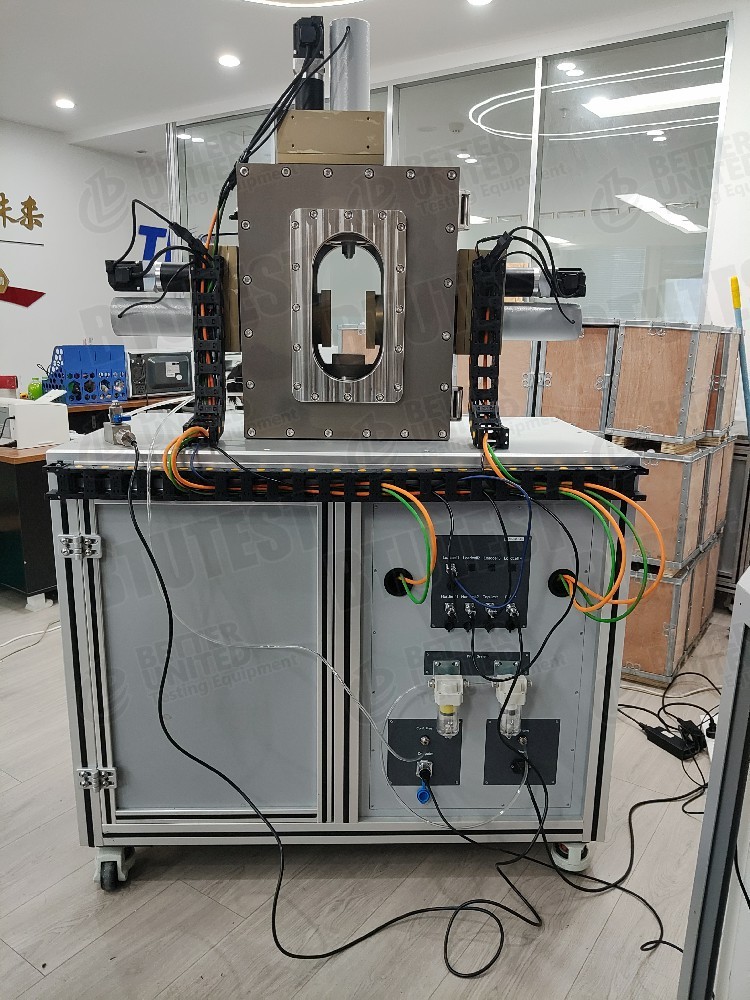

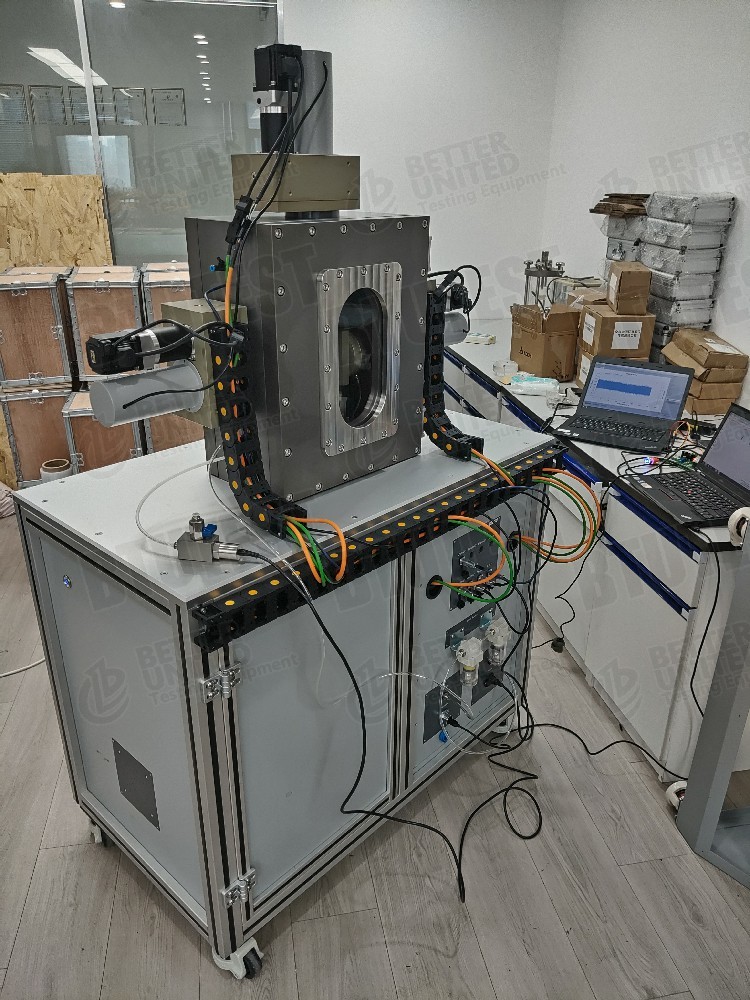

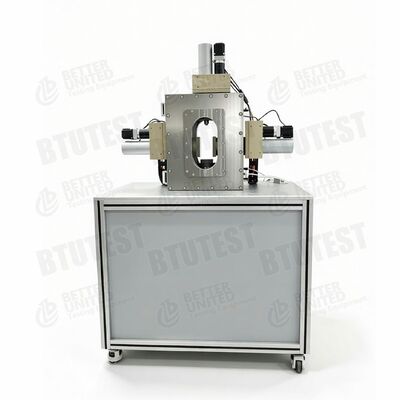

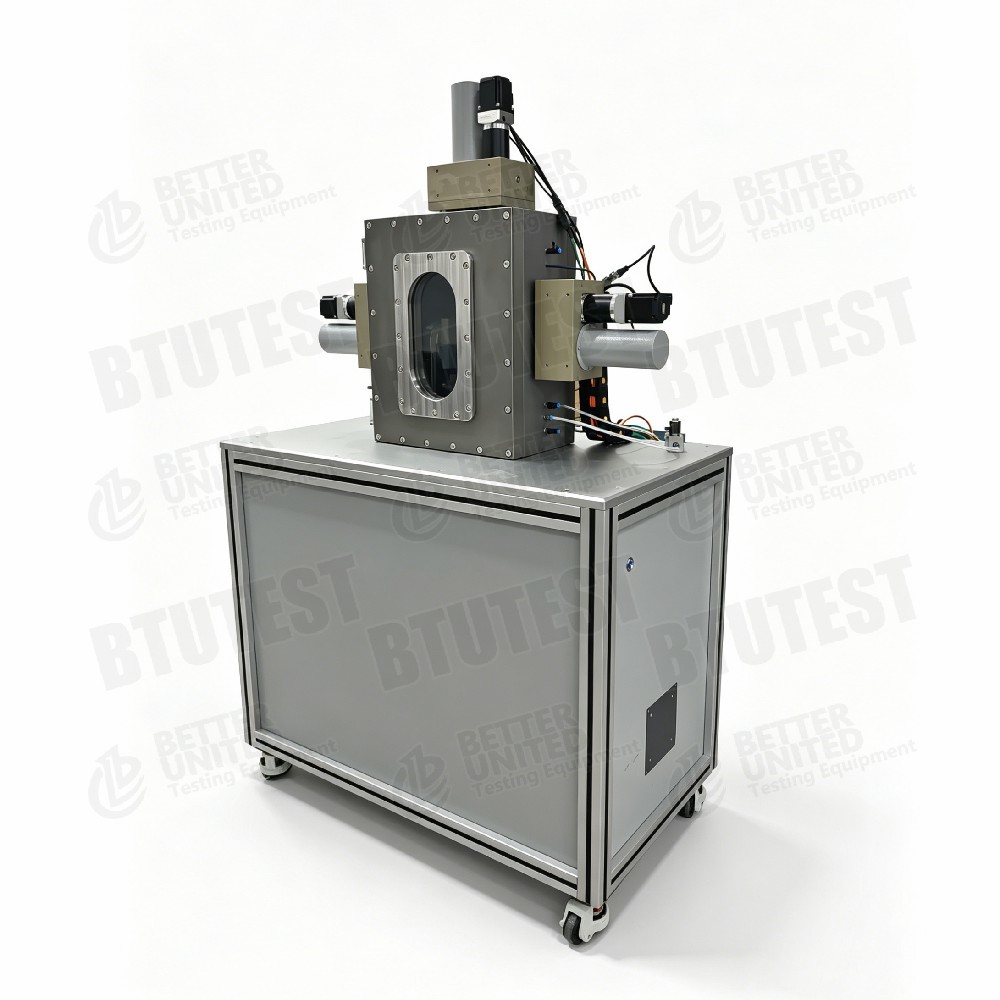

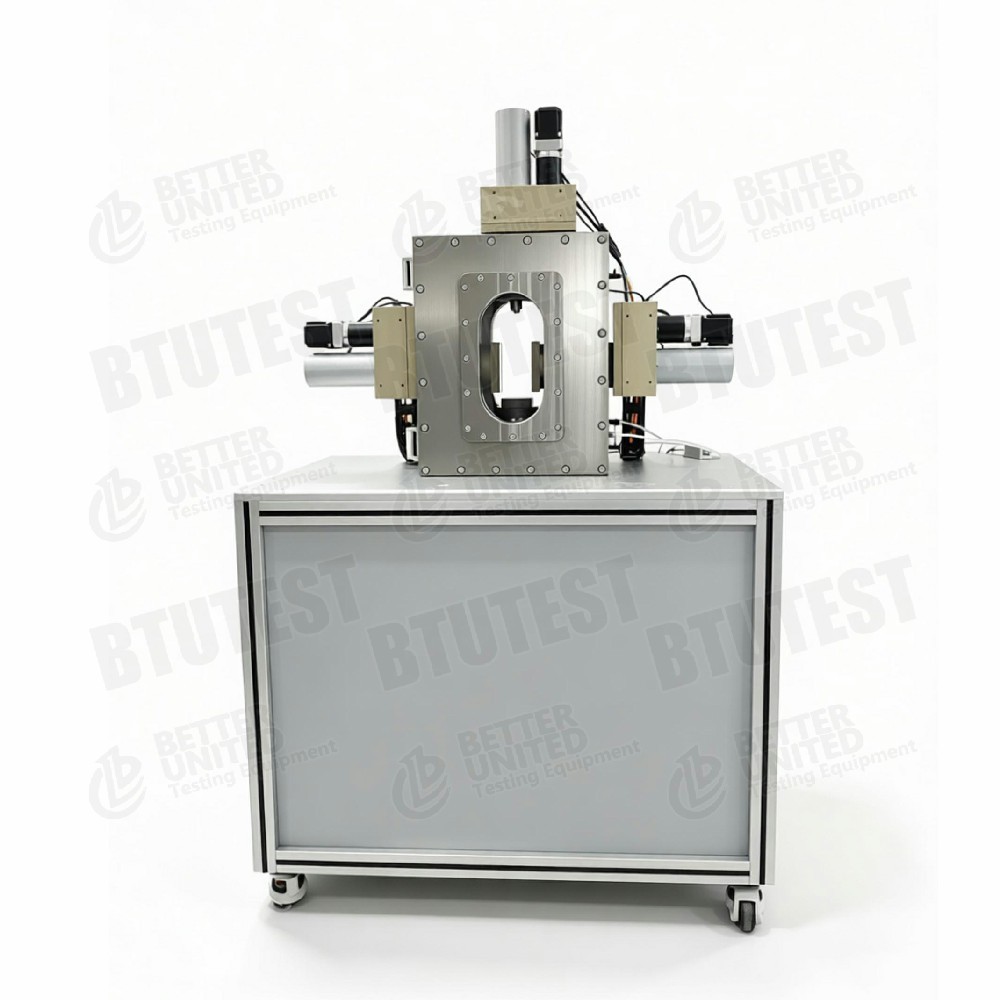

Otomatik Gerçek Üç Eksenli Aparat

Ürün Açıklaması

1. Açıklama

Tam Otomatik Gerçek Üç Eksenli Aparat (çoklu alan bağlantısı), model BTU-TTA serisi, kübik bir numunenin karşılıklı üç dik ekseni üzerinde bağımsız gerilim kontrolü (açık döngü ve kapalı döngü) uygulayabilen gelişmiş bir jeoteknik test sistemidir. Hem doymuş hem de doygun olmayan zeminlerde çeşitli üç eksenli testleri destekler. İsteğe bağlı modüller, geçirgenlik testi (sabit yükseklik), bükme elemanı testleri (P dalgası ve S dalgası) ve -30 °C ~ 90 °C sıcaklık kontrol modülünü içerir; bu modüller, çok alanlı (gerilim-su-termal) bağlantı koşulları altında toprağın mekanik davranışının incelenmesine olanak tanır.

2. Test Standartları

BTU-TTA Serisi Tam Otomatik Gerçek Üç Eksenli Aparat (Çok Alanlı Bağlantı), aşağıdaki uluslararası standartların en son gereksinimlerini karşılayacak veya aşacak şekilde tasarlanmış ve üretilmiştir:

• ASTM D7181(Konsolide drenajsız üç eksenli basınç testi)
• ASTM D4767(Konsolide drenajlı üç eksenli basınç testi)
• ASTM D5084(Zemin geçirgenliği, sabit/düşen düşü)
• ASTM D5298(Doymamış zeminler için emme testi)
• ASTM D8295(Bükme elemanları kullanılarak kesme dalgası hızı ölçümü)
• ISO 17892‑8(Drenajsız üç eksenli deney)
• ISO 17892-9(Varsa döngüsel üç eksenli test)

3. Şartname

4. Detay

Belgede listelenen ana işlevler aşağıdaki gibidir:

• Bağımsız üç eksenli stres kontrolü: Kübik bir numunenin üç ekseninin her birinde açık döngü ve kapalı döngü gerilim kontrolü (gerçek üç eksenli gerilim durumu, σ₁ ≠ σ₂ ≠ σ₃).
• Doymuş/doymamış üç eksenli testler: Doygun olmayan veya doygun zeminler üzerinde çeşitli geleneksel üç eksenli testler (örn. CU, CD, UU).
• İki yönlü sabit seviye geçirgenliği (isteğe bağlı): Kübik numunenin iki ekseninde sabit seviyeli geçirgenlik testleri yapılabilir.
• Doymamış eşit emiş geçirgenliği (isteğe bağlı): Doymamış numuneler üzerinde eşit emme koşulları altında sabit seviyeli geçirgenlik testi.
• Bükücü eleman testi (isteğe bağlı): P dalgası ve S dalgası ölçümleri.
• Sıcaklık kontrol modülü (isteğe bağlı): Çoklu alan (gerilim-su-termal) bağlantısı için sıcaklık aralığı -30 °C ~ 90 °C.

5. Başvuru

• Karmaşık stres yolları altındaki zeminlerin yapısal modellemesi (gerçek üç eksenli stres durumu simülasyonu)
• Doymamış zemin mekaniği (emme kontrollü mukavemet, deformasyon, geçirgenlik)
• Çok alanlı birleştirme sorunları: donmuş toprak (sıfırın altındaki sıcaklık), yüksek sıcaklıktaki ortamlar, nükleer atıkların bertarafı, enerji yığını temelleri vb.
• Anizotropik mekanik davranış (üç yönde bağımsız yükleme)
• Dinamik modül, sönüm oranı, kayma dalgası hızı ölçümleri (bükücü elemanlar)
• Geçirgenlik anizotropi çalışmaları (farklı yönlerde hidrolik iletkenlik)

6. Avantajlar

• Gerçekten bağımsız üç eksenli yükleme: σ₁, σ₂, σ₃'nun bağımsız kontrolü, gerçekçi yerinde gerilim durumlarının simülasyonuna olanak tanır (örneğin, K₀ ≠ K₁ olduğunda).
• Çok alanlı birleştirme yeteneği: Opsiyonel sıcaklık kontrolü, geçirgenlik, emme kontrolü – karmaşık ortamlardaki jeoteknik testler için uygundur.
• Tam otomatik kontrol: Açık döngü/kapalı döngü otomatik kontrolü, test doğruluğunu ve tekrarlanabilirliğini artırır.
• Son derece entegre: Tek bir sistem doymuş/doymamış üç eksenli, geçirgenlik, bükücü eleman, sıcaklık kontrolü ve diğer testleri gerçekleştirebilir.
• Esnek seçenekler: Kullanıcılar ihtiyaçlara göre geçirgenliği, bükme elemanlarını, sıcaklık kontrolünü vb. seçerek başlangıç ​​maliyetini azaltabilir.
• Doygun olmayan zeminlere uygulanabilir: Eşit emiş geçirgenliğini ve üç eksenli testleri destekleyerek araştırma kapsamını genişletir.

7. Parametre Özeti

8. Ne Seçilmeli

•BTU-TTA-1/2: Küçük numuneler (70×35×70mm) ve sınırlı bütçeli temel testler için uygundur;

•BTU-TTA-3/4: Standart numuneler (70×70×140mm) ve yerleşik su altı sensörleri gerektiren senaryolar için uygundur;

•BTU-TTA-5: Doygun olmayan zemin deneyleri için gereklidir (boşluk havası basıncı kontrollü);

•BTU-TTA-7: Dinamik yükleme (5kN/5Hz) veya bükme elemanı testleri gerektiren ileri düzey araştırmalar.

• Temel konfigürasyon: Bağımsız üç eksenli gerilim kontrolü + doymuş/doymamış üç eksenli test fonksiyonları (gerçek üç eksenli araştırmaların çoğu için uygundur).
• Geçirgenlik anizotropi çalışmaları: “İki eksende sabit düşey geçirgenlik testi”ni seçin.
• Doymamış toprak geçirgenliği: “Eşit emme koşulları altında sabit yükseklik geçirgenlik testi” seçeneğini seçin.
• Dinamik modül / kayma dalgası hızı: Bükme elemanlarını seçin (P dalgası, S dalgası).
• Çok alanlı bağlantı (sıcaklık etkileri): Sıcaklık kontrol modülünü seçindonmuş toprak veya yüksek sıcaklık testleri için.
• Aynı anda birden fazla fonksiyon: Opsiyonel modüller birleştirilebilir ancak uyumluluğu üretici firma ile teyit edilmelidir.

Kullanıcılar modülleri araştırma hedeflerine (örn. doymamış toprak, sıcaklık, geçirgenlik anizotropisi) ve bütçeye göre seçmelidir.

9. Süreç Akışı

• Numune hazırlama: Kübik bir zemin numunesi hazırlayın (gerekirse emme kontrolü ile doymuş veya doymamış).
• Numune kurulumu: Numuneyi gerçek üç eksenli basınç hücresine yerleştirin; yükleme pistonlarını ve sensörlerini (boşluk basıncı, sınırlama basıncı, yer değiştirme vb.) her üç yön için bağlayın. Bükme elemanları kullanılıyorsa bükme elemanı dönüştürücülerini takın.
• Doygunluk / emme dengesi(gerekiyorsa): Doymuş topraklar için karşı basınç doygunluğu; doygun olmayan zeminler için emmeyi hedef değere kadar kontrol etmek amacıyla eksen öteleme tekniğini kullanın.
• Konsolidasyon: Başlangıç ​​gerilimlerini üç yönde uygulayın (izotropik veya anizotropik); Drenajı/hacim değişimini kaydedin.
• Yükleme aşaması:
  • Önceden ayarlanmış bir gerilim yoluna (açık döngü veya kapalı döngü) göre σ₁, σ₂, σ₃'yu bağımsız olarak kontrol edin.
  • İsteğe bağlı olarak sabit gerinim hızı veya sabit gerilim oranlı yüklemeyi kullanın.
  • Geçirgenlik testleri için sabit bir hidrolik eğim altında akış hızını ölçün.
  • Sıcaklık kontrollü testler için hedef sıcaklığı ayarlayın ve dengelemeye izin verin.
• Veri toplama: Her üç yön için gerilim, gerinim, gözenek basıncı, emme, geçirgenlik akış hızı, sıcaklık, bükme elemanı dalga formlarını vb. otomatik olarak kaydedin.
• Fesih ve boşaltma: Önceden ayarlanmış gerinim, gerilim veya döngü sayısına ulaşıldığında dur; numuneyi boşaltın ve çıkarın.
• Veri işleme: Yazılım, temel gerilim farklarını, hacimsel gerinimi, deviatorik gerilimi, geçirgenlik katsayılarını, kayma dalgası hızını vb. hesaplar; gerilim yollarını, gerilim-gerinim eğrilerini çizer; bir test raporu çıkarır.
