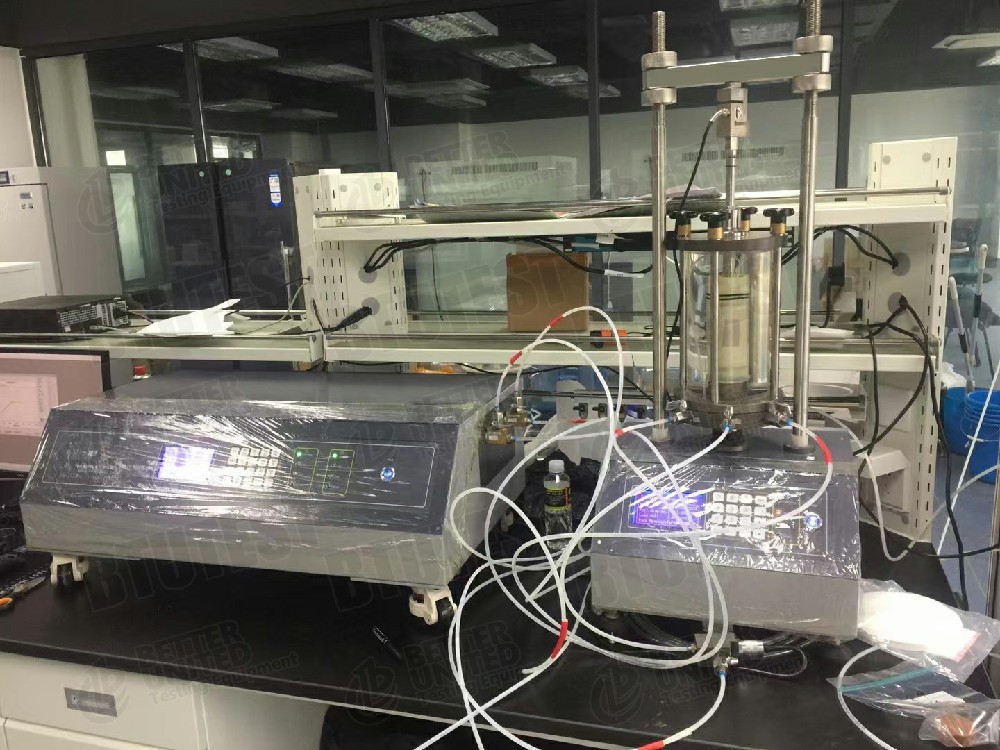

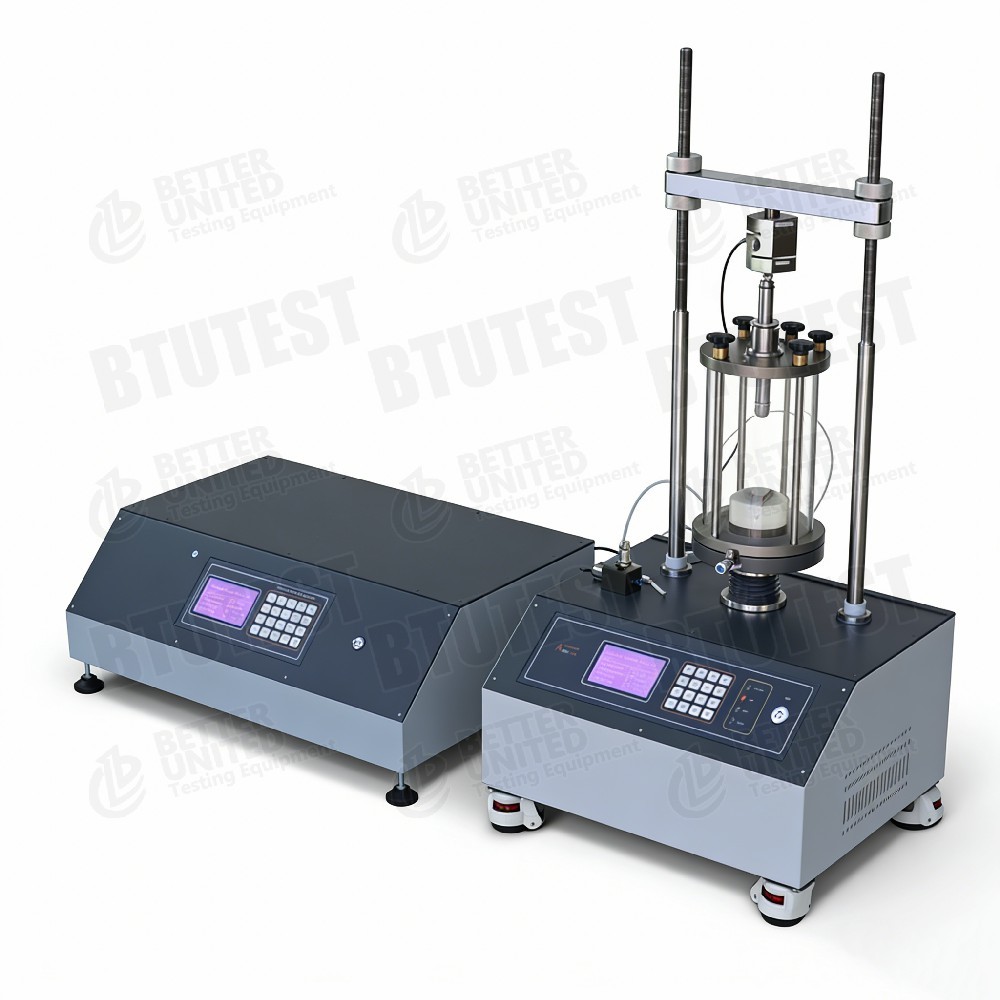

BTU-TTS Serisi Tam Otomatik Üç Eksenli Test Sistemi

Tanım

• Ana Yükleyici
  • Sağlam çift kolonlu yapı, sonsuz dişli tahrikli step motor, düşük gürültü ve düzgün çalışma.
  • Dahili üst/alt limit koruması ve aşırı yük koruması (eksenel kuvvet sensör aralığını aştığında otomatik durdurma).
  • Eksenel yer değiştirme ölçümü: isteğe bağlı 50 mm aralık (doğruluk 0,003 mm) veya 100 mm aralık (%0,1 FS doğruluk).
  • Eksenel kuvvet sensörleri: çoklu aralıklar 0‑10/25/30/50/60/100 kN.
  • Kontrol modları: isteğe bağlı – 16 tuşlu membran tuş takımlı LCD grafik ekran veya 5,7 inç dokunmatik ekran.
  • Bilgisayar bağlantısı için USB bağlantı noktası; bağımsız olarak veya tam otomatik üç eksenli sistemin bir parçası olarak çalışabilir.

• Basınç Hacmi Kontrol Cihazı (PVC)
  • Sınırlandırma basıncının ve karşı basıncın hassas kontrolü ve hacim değişimi ölçümü için kullanılır.
  • Dahili basınç dönüştürücü ve hacim ölçümü (kademeli motor adım sayımı).
  • Sabit bir basınç kaynağı olarak bağımsız olarak kullanılabilir (cıva sütunlarının, basınçlı havanın, ölü ağırlıkların vb. yerine geçer) veya hacim değişim göstergesi (çözünürlük 0,001 ml) olarak kullanılabilir.
  • Doğrudan bilgisayar kontrolü için USB arayüzü.
  • Çalışma ortamı havası alınmış sudur.

Test Standartları (Uluslararası)

• ASTM D7012(Kayanın üç eksenli basınç dayanımı)
• ASTM D7181(Zemin için konsolide drenajsız üç eksenli deney)
• ASTM D4767(Toprak için konsolide drenajlı üç eksenli deney)
• ASTM D2850(Zemin için konsolide olmayan drenajsız üç eksenli deney)
• ASTM D2166(Sınırsız basınç dayanımı)
• ASTM D5084(Geçirgenlik testi, isteğe bağlı)
• ISRM'nin önerdiği yöntemler(Kaya üç eksenli testi)
• ISO 17892‑8/‑9(Geoteknik üç eksenli testler)

Şartname

Ana Yükleyici Modelleri ve Parametreleri (Tablo 1)

Basınç Hacmi Kontrol Cihazı (PVC) Parametreleri (Tablo 2)

• Basınç doğruluğu: ±%0,1 FS
• Hacim doğruluğu: Ölçülen değerin %0,1'i
• Kontrolörden bağımsız panel: 240×128 LCD, 16 tuşlu membran tuş takımı, USB bağlantı noktası
• Otomatik aşırı basınç ve aşırı hacim koruması

Diğer Özellikler

• Ana Yükleyici gücü: 220‑240V/50Hz veya 110V (isteğe bağlı)
• Çalışma ortamı: 0~40 °C, bağıl nem <%85, güçlü elektromanyetik girişim yok
• Üç eksenli hücrenin maksimum çalışma basıncı: 2 MPa (bu kılavuzda belirtildiği gibi; diğer modeller farklılık gösterebilir)
• Arayüzler: USB, 4 pinli DIN (harici yük hücresi/boşluk basıncı sensörü)

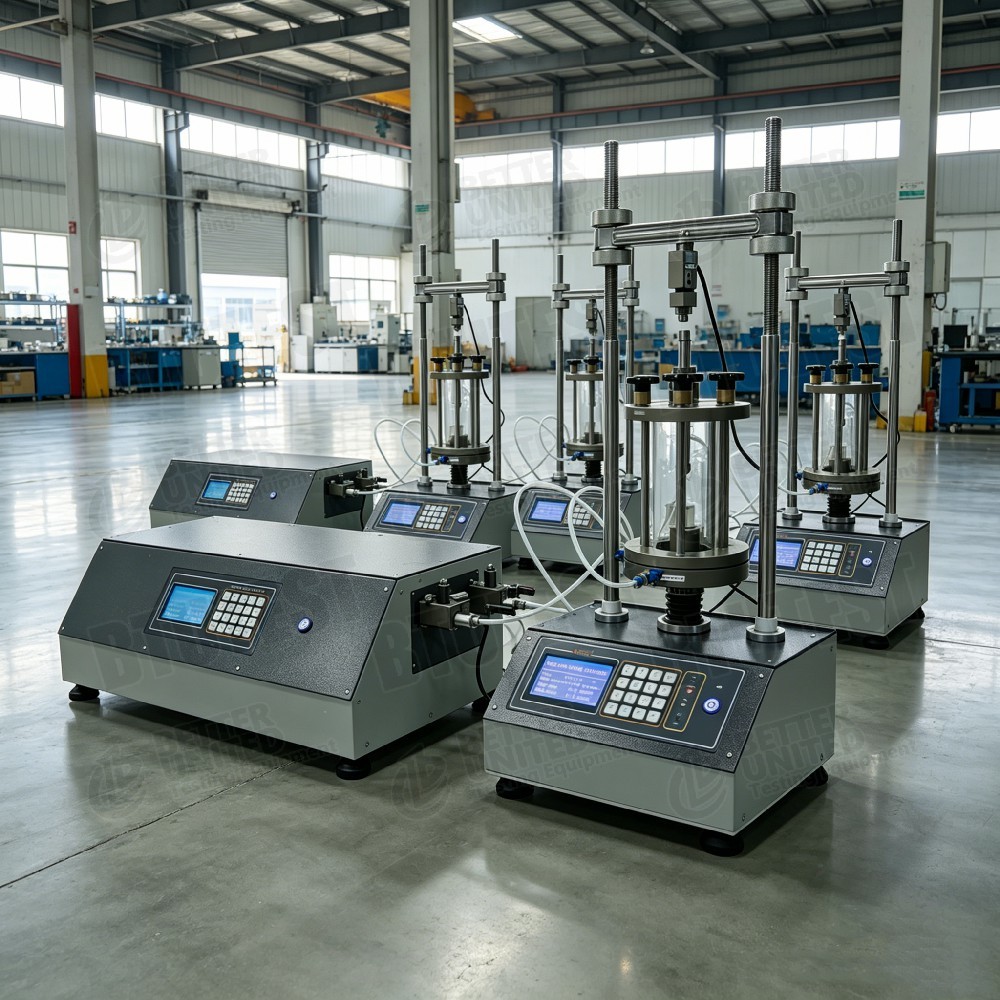

Detay

• Entegre Ana Yükleyici tasarımı– Arka panelde güç, USB, harici S tipi yük hücresi konektörü ve harici boşluk basıncı sensörü konektörü (4 pimli DIN) bulunur.
• Ön panel– LCD, akım hızını, eksenel yer değiştirmeyi, eksenel yükü, sınırlayıcı basıncı, boşluk basıncını görüntüler; 16 tuşlu tuş takımı, hızın ayarlanmasına, başlatma/durdurmaya, hızlı yukarı/aşağı, parametre kurulumuna (zaman, basit kalibrasyon) olanak sağlar.
• Hızlı konumlandırma– Kurulum süresini azaltmak için yükleme plakasının hızla yükseltilmesine/indirilmesine olanak tanır; otomatik başlangıç ​​ve limit anahtarları aşırı hareketi önler.
• PVC Denetleyici–
  • Kendi LCD ve tuş takımına sahip bağımsız gömülü sistem.
  • Sınırlandırma ve geri basınç için hedef basınçları ayarlayabilir veya doldurma/boşaltma kontrolü yapabilir.
  • Sınırlandırma ve geri basınç kontrolörleri bağımsızdır; her ikisinde de USB bağlantı noktaları var.
  • Arka panelde su girişi (su deposuna) ve çıkışları (hücre sınırlama/geri basınç bağlantı noktalarına) bulunur.
• Üç Eksenli Hücre–
  • Tabanda beş bağlantı noktası vardır: ikisi alt drenaj/boşluk basıncı için, ikisi drenaj/sınırlama basıncı için, biri üst geri basınç için.
  • Üst ve alt T cıvatalarla sabitlenmiştir.
  • Şeffaf organik cam silindir, maksimum çalışma basıncı 2 MPa.
• Numune kurulumu– Kılavuz, 10 adımlık ayrıntılı bir resimli prosedür sağlar (lateks filmin yerleştirilmesi, numunenin yerleştirilmesi, filtre kağıdı, gözenekli taşlar, üst ve alt sabitleme, bölünmüş kalıp, hücrenin havası alınmış suyla doldurulması vb.).
• Boru bağlantıları– 2 MPa hızlı bağlantı bağlantı parçaları kullanın; naylon tüp doğrudan yerleştirilir; çıkarmak için bileziği içeri doğru bastırın ve tüpü dışarı çekin.
• Elektrik bağlantıları– Sigorta tutuculu elektrik prizi.

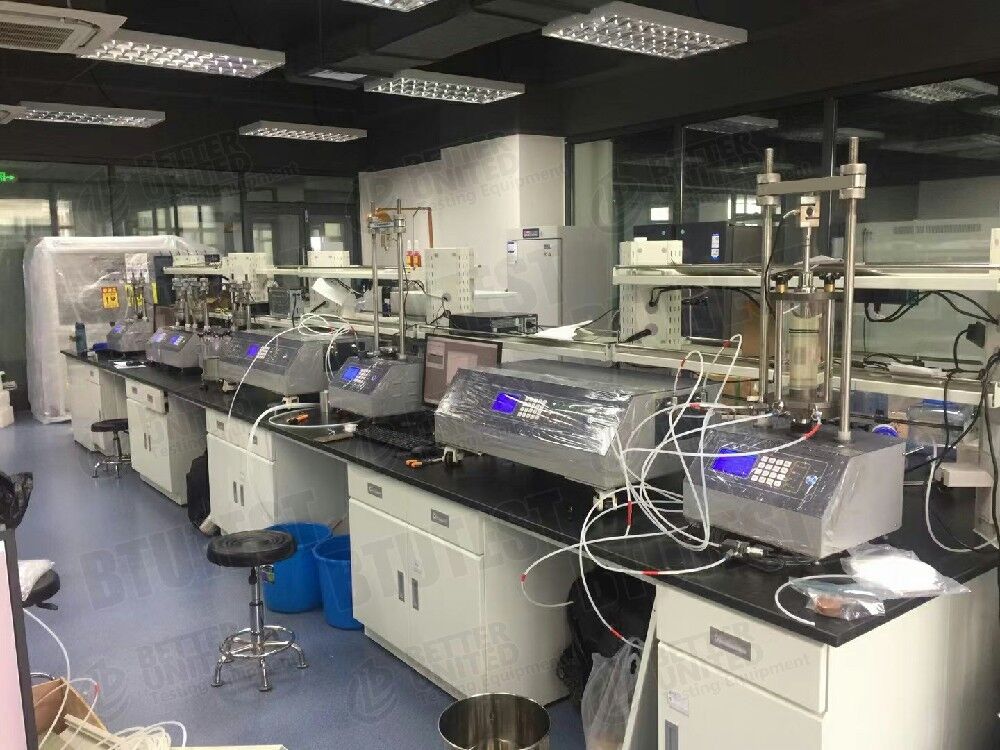

Başvuru

• Geleneksel zemin mekaniği üç eksenli testleri: UU, CU, CD, konsolidasyon, gerilme yolu vb.
• Kaya üç eksenli basınç testleri (kaya numuneleri ile).
• Geçirgenlik testleri (isteğe bağlı geçirgenlik modülü gerektirir).
• Doymamış toprak testleri (doymamış eklentiler gerektirir).
• Sürünme testleri (çok yavaş hız 0,00001 mm/dak desteklenir).
• Araştırma ve öğretim: üniversiteler, araştırma enstitüleri, kalite kontrol merkezleri.
• Tek başına sabit basınç kaynağı veya hacim değişim göstergesi olarak kullanılabilir.

Avantajları

• Modüler tasarım– Ana Yükleyici ve PVC kontrolörler bağımsızdır; farklı kapasite sistemleriyle birleştirilebilir veya ayrı ayrı kullanılabilir.
• Yüksek hassasiyetli hacim ölçümü– 0,001 ml çözünürlük, %0,1 doğruluk, geleneksel hacim değiştirme tüplerinden daha üstün.
• Geniş yükleme hızı aralığı– 0,00001 ~ 20 mm/dak (modele bağlı olarak), sürünmeyi ve hızlı kesmeyi kapsar.
• Büyük numune kapasitesi– Ø300×600 mm'ye kadar, iri taneli zeminler, kaya dolgu, büyük çaplı kaya karotları için uygundur.
• Aşırı yük koruması– Eksenel kuvvet sensör aralığını aştığında otomatik durma; PVC'de aşırı basınç/aşırı hacim koruması.
• İki kontrol modu– Ana Yükleyici opsiyonel LCD+tuş takımı veya dokunmatik ekran; PVC'nin kendi bağımsız kontrol paneli vardır.
• USB iletişimi– Tam otomatik kontrol için bilgisayara kolay bağlantı.
• Havası alınmış su kullanır– Cıva gibi tehlikeli ortamlardan kaçınır.
• Korozyon koruması– Dış parçalar soba emaye boyalı veya krom kaplı.

Ne Seçilmeli

Gereksinimlere göre Ana Yükleyici modelini seçin (bkz. Tablo 1):

Basınç Hacmi Kontrol Cihazı:Standart model BTU-PVC-1'dir (2 MPa / 60 cc). Daha yüksek basınç (örn. 3 MPa) veya daha büyük hacim (örn. 3000 ml) için özel sipariş gereklidir (önceki BTU-TTS-20 belgesine bakın).

• Yalnızca temel üç eksenli– Ana Yükleyici + bir PVC (sınırlayıcı); karşı basınç manuel veya ek bir PVC olabilir.
• Doygunluklu CU/CD– Hacim değişimi ölçümüyle ikili PVC (sınırlayıcı + karşı basınç) önerilir.
• Doymamış toprak– Ek hava basıncı kontrolörü ve seramik disk gerektirir.
• Sürünme testleri– Ana Yükleyici hız aralığının çok düşük hızlar içerdiğinden emin olun.
• Sıcaklık kontrolü– İsteğe bağlı sıcaklık kontrol modülü gerektirir (bu kılavuzda açıklanmamıştır ancak seride mevcuttur).

Süreç Akışı

Kılavuzdaki Bölüm 5 "Numune kurulumu" ve tipik bir üç eksenli test prosedürüne dayanmaktadır:

• Hazırlık
  • Numuneyi hazırlayın (doymuş veya doymamış), boyutları ölçün.
  • Havası alınmış su, su depolama tankı, lateks membran, filtre kağıdı, gözenekli taşlar hazırlayın.

• Numune kurulumu (10 adım, bkz. Şekil 14)
  A. Lateks membranı kalıp tüpüne yerleştirin, uçları dışarı doğru çevirin, membranın tüp duvarına yapışmasını sağlamak için bir emme ampulü kullanın.
  B. Numuneyi kalıp tüpüne yerleştirin.
  C. Kalıp tüpünü (numuneyle birlikte) üç eksenli hücre tabanına, taban ile numune arasına filtre kağıdı ve gözenekli taş gelecek şekilde yerleştirin.
  D. Lateks membranı açın ve kalıp tüpünü çıkarın.
  e. Lateks membranı lastik bantlarla tabana sabitleyin.
  F. Koruma için numunenin etrafına bölünmüş bir kalıp takın.
  G. Numunenin üzerine filtre kağıdı, gözenekli taş ve numune kapağını yerleştirin ve lastik bantlarla sabitleyin.
  H. Bölünmüş kalıbı çıkarın.
  Ben. Şeffaf hücre kapağını takın, somunları sıkın, hücreyi havası alınmış suyla doldurun (doldurma sırasında havalandırmayı açın).
  J. Havalandırmayı kapatın ve sızıntı olup olmadığını kontrol edin.

• Boruları ve kabloları bağlayın
  • Sınırlayıcı PVC çıkışını hücrenin sınırlayıcı basınç portuna bağlayın.
  • Geri basınç PVC çıkışını hücrenin arka basınç portuna bağlayın.
  • Boşluk suyu basıncı sensörünü hücrenin boşluk suyu basıncı portuna bağlayın.
  • Master Loader'ı ve PVC'leri USB üzerinden bilgisayara bağlayın.

• Yazılım kurulumu ve testi(yazılım kılavuzuna bakın)
  • Üç eksenli test yazılımını başlatın, test modülünü seçin (doygunluk, konsolidasyon, kesme vb.).
  • Parametreleri ayarlayın (sınırlayıcı basınç, karşı basınç, kesme hızı, durma koşulları).
  • Otomatik uygulama: karşı basınç doygunluğu → B değeri kontrolü → konsolidasyon → kesme (gerinim veya gerilim kontrolü).

• Testin sonu
  • Yazılım otomatik olarak durur ve verileri kaydeder.
  • Sınırlandırmayı ve karşı basıncı manuel olarak boşaltın.
  • Hücre drenaj vanasını açın, suyu boşaltın.
  • Numuneyi sökün, hücreyi ve boruyu temizleyin.

• Veri işleme
  • Yazılım, gerilim-gerinim eğrilerini, boşluk suyu basıncı eğrilerini, hacim değişim eğrilerini çizebilir.
  • Çoklu sınırlama basıncına sahip testler için otomatik olarak Mohr daireleri çizin ve c, φ'yi hesaplayın, ardından bir rapor oluşturun.

• Bakım
  • Uzun süre kullanılmadığında PVC'lerin suyunu boşaltın.
  • LCD ekranlara ve hızlı bağlantı parçalarına çarpmaktan kaçının.
  • Hücrenin maksimum çalışma basıncını (bu kılavuzda açıklanan model için 2 MPa) aşmayın.
