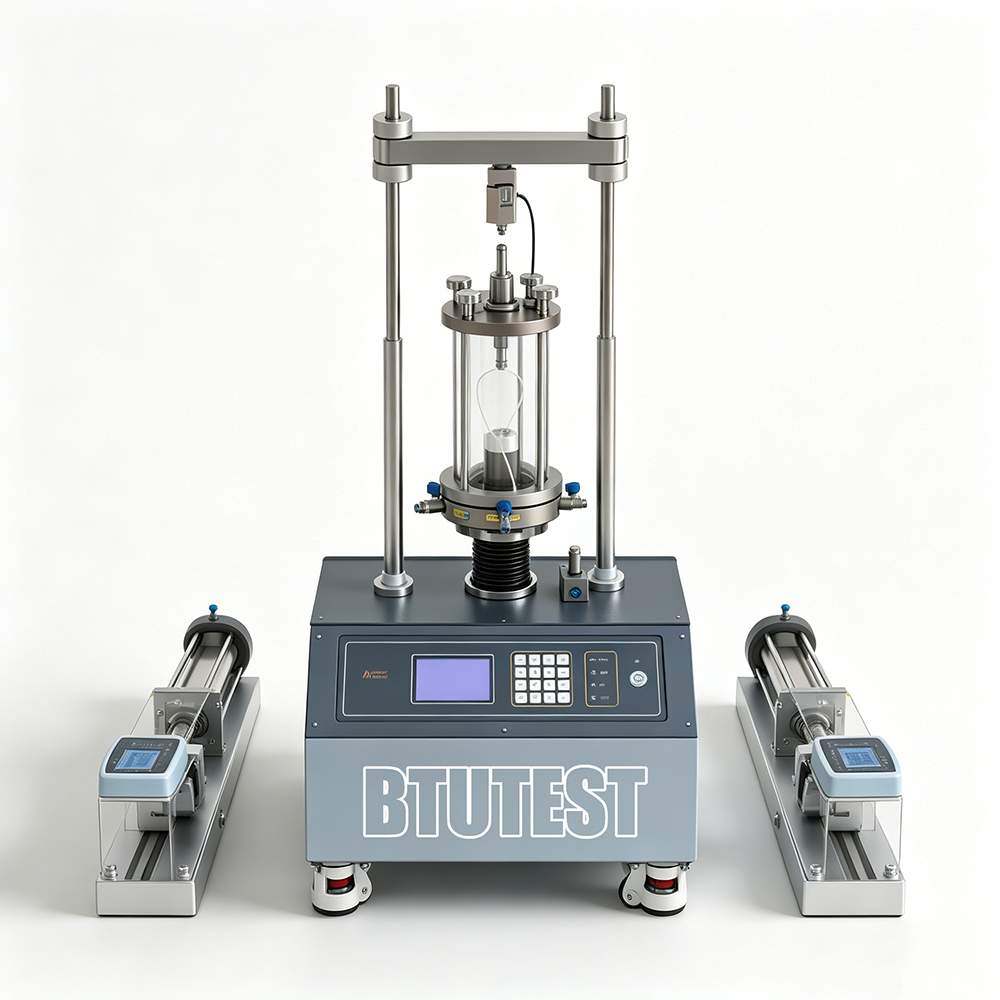

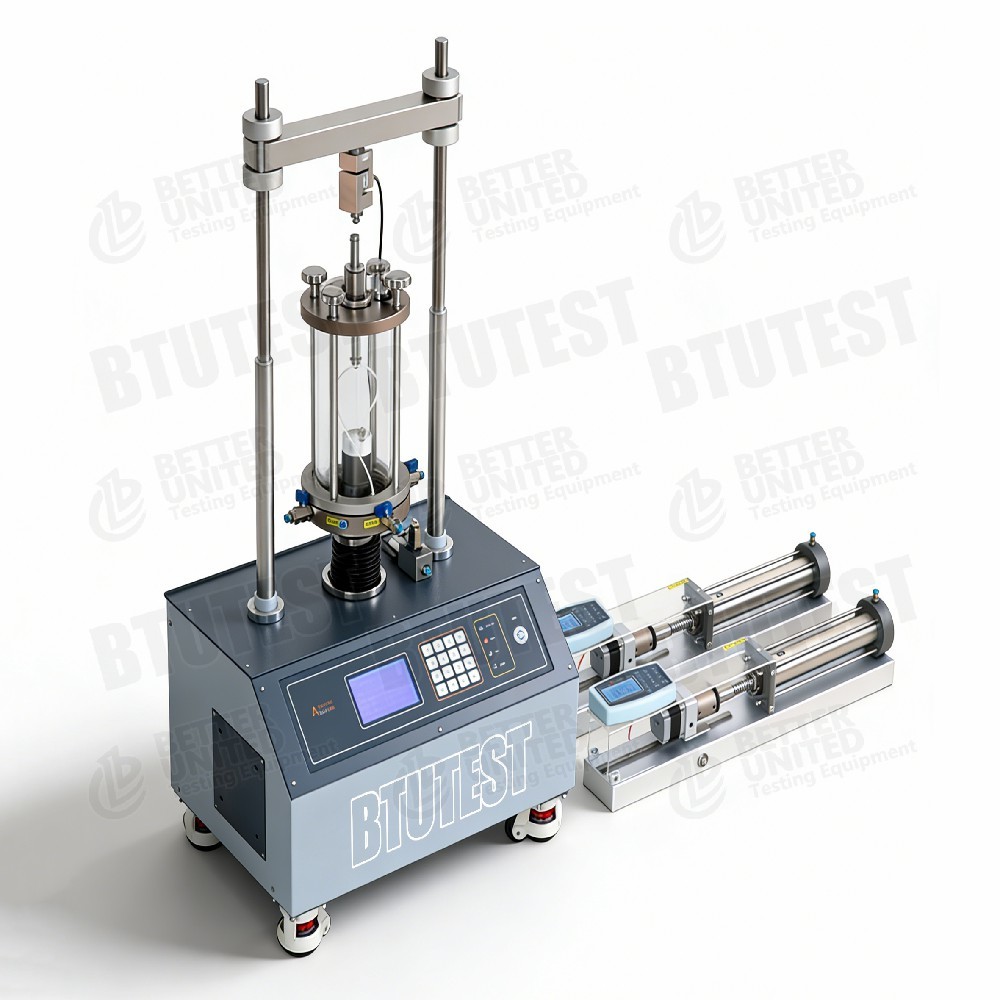

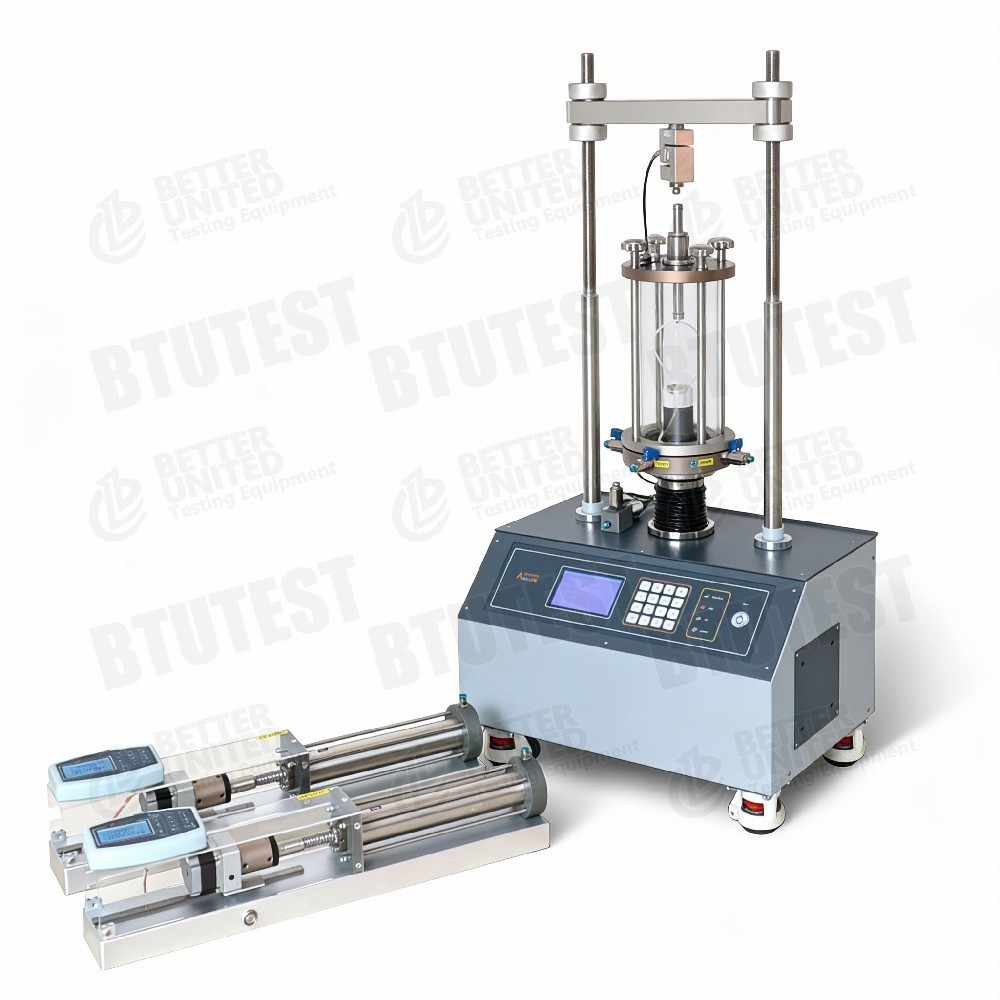

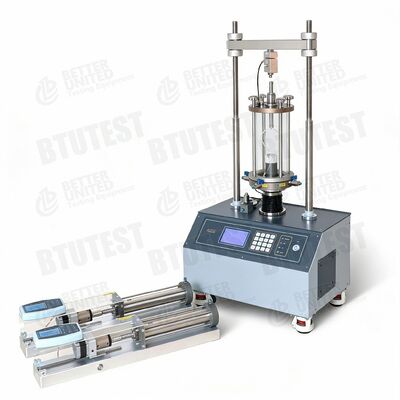

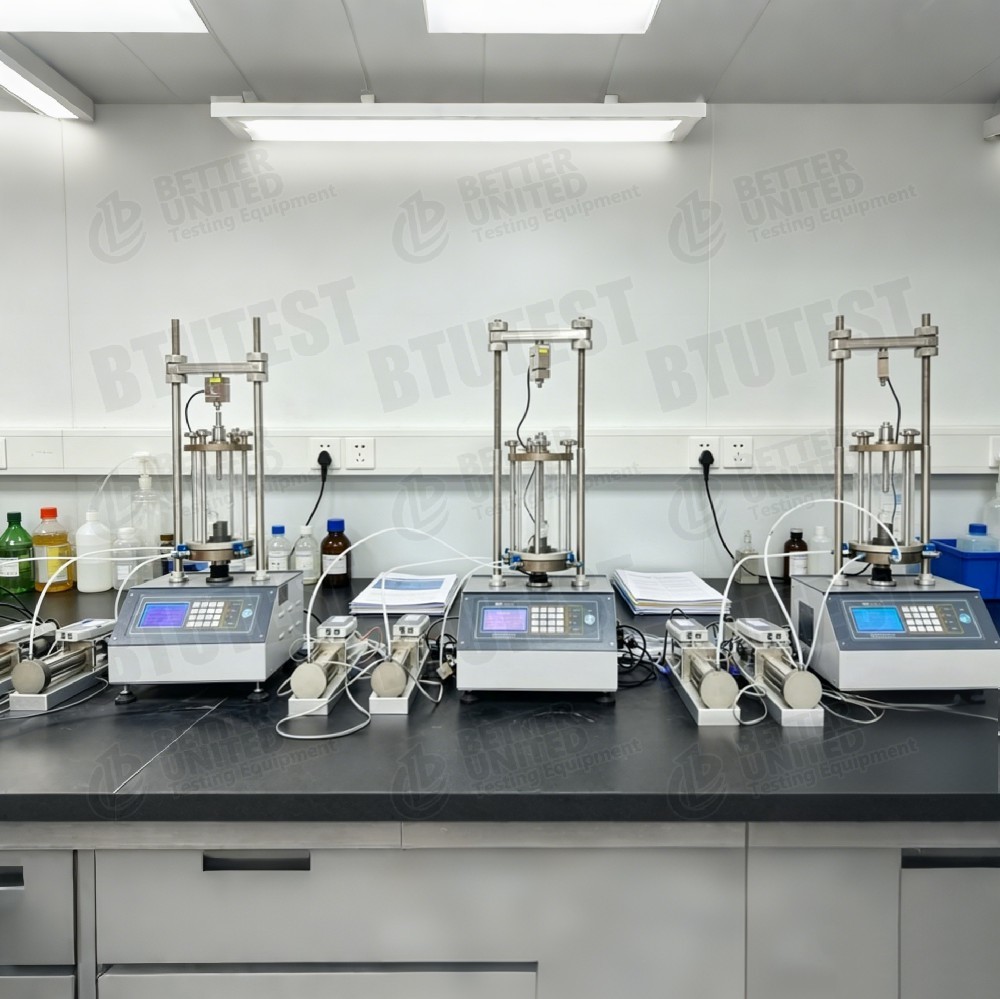

Otomatik üç eksenli test

Ürün Açıklaması

1- Açıklama.

BTU-TTS serisi birÇok fonksiyonel jeoteknik üç eksenli test sistemifarklı stres yolları ve drenaj koşulları altında toprağın mekanik özelliklerini belirlemek için kullanılır.küçük örneklerden büyük kaba tohumlu toprak örneklerine kadar olan test gereksinimlerini kapsayanSistem eksi yükü, hücre basıncı, ters basınç, kesme hızı kontrolü ve çeşitli standart üç eksi test yöntemlerini destekleyen veri edinme modüllerini birleştirir.

2Test Standartları

Tablo açıkça standart numaraları listelemese de, genel üç eksenli test özelliklerine dayanarak sistem aşağıdaki ulusal ve uluslararası standartlara uymaktadır:

•ASTM D4767(Konsolide, akıtılmamış üçeksel sıkıştırma testi)

•ASTM D7181(Konsolide boşaltılmış üç eksenli sıkıştırma testi)

•ASTM D2850(Konsolide edilmemiş ve boşaltılmamış üçeksel test)

•BS 1377: Bölüm 7(İngiliz Standart Üç Eksenli Sınav)

•ISO 17892-8(Toprağın üç eksenli kesme testi)

•SL 237-1999(Çin Jeoteknik Deneme Prosedürü) vb.

3. Özellikleri

4Ayrıntılar.

•Kontrolör: Yüksek hassasiyetli basınç / hacim kontrolünü destekleyen hücre basıncı ve ters basınç için bağımsız denetleyici.

•Veri toplama modülüStandart: Eksenel kuvvet, yer değiştirme, gözenek basıncı, hacim değişikliğinin gerçek zamanlı kaydedilmesi için.

•Yazılım fonksiyonları: Aşağıdaki test modüllerini içerir:

◦ Geri basınç doyması

◦ İzotropik/anizotropik konsolidasyon

◦ Konsolide edilmemiş, kurutulmamış (U-U)

◦ Por basıncı ölçümü ile birleştirilmiş sulamamış (C-U)

◦ Kalınlık değişikliği ölçümü ile birleştirilmiş boşaltılmış (C-D)

◦ K0 konsolidasyonu

◦ Stres yolu testi

◦ Reolojik testler

◦ Sensör kalibrasyonu

◦ Sonrası işleme ve veri ihracatı

•Hava basıncı: Hücre ve geri basınç uygulamak için kullanılır; modeller 2/3/6 MPa seviyeleri sağlar.

5Uygulama

•Jeoteknik alan araştırması: Temel toprakların ve alt katman topraklarının kesme dayanıklılığı parametrelerini (c, φ) belirleyin.

•Baraj malzemesi testleri: Büyük modeller (100/200) kaba tahıllı topraklar ve kaya dolusu üzerinde üç eksenli testler için uygundur.

•Eğitme istikrarı analizi: Farklı drenaj koşulları altında gerginlik-yağlanma eğrileri elde edilir.

•Yeraltı mühendisliği: Kazma ve yükleme sırasında gözenek basıncı tepkisini simüle etmek.

•Araştırma ve öğretim: Toprak yapısal modellerinin doğrulanması ve stres yolları çalışmaları için kullanılır.

6. Avantajlar

•Geniş yük ve boyut aralığı: 10 kN'den 2000 kN'ye kadar, ince tohumlu ve çok büyük kaba tohumlu toprakları kapsar.

•Ultra düşük kesme kontrolü: En az 0,00001 mm/min, sürünme/reolojik testler için uygundur.

•Yüksek hassasiyetli hacim ölçümü: 16000 ml'ye kadar geri basınç hacim kontrolü, büyük numune drenajı/hacim değişikliği gereksinimlerini karşılamaktadır.

•Tam otomatik yazılım kontrolü: İnsan hatasını azaltan çoklu standart test prosedürlerini entegre eder.

•Modüler tasarım: Hücre / arka basıncının ve hava basıncının esnek yapılandırılması; kolay sensör kalibrasyonu.

7. Parametreler (Özet)

8Neyi Seçmeliyiz?

Örnek türüne ve test gereksinimlerine dayalı tavsiyeler:

Ayrıca şunları da düşünün: gözenek basıncını ölçme ihtiyacı, hacim değişikliğinin doğruluğu, stres yolunun kontrol yeteneği ve sitede basınçlı hava kaynağı.

9. Süreç Akışı

Aşağıda tipik birBirleştirilmiş sulama (CU) testiBTU-TTS serisini kullanarak (çoğu adım yazılımla otomatik olarak kontrol edilir):

Adım 1: Örnek hazırlama ve montaj

• Modelin örnek boyutuna göre yeniden şekillendirilmiş veya rahatsız edilmemiş toprak örneği hazırlayın (örneğin, Φ70 × H140 mm).

• Örnek etrafında gözenekli taş, filtre kağıdı, kauçuk zarı birleştirin ve üç eksenli hücre tabanına yerleştirin.

• Por basınç sensörü ve üst drenaj hattı takın, hücreyi mühürleyin.

Adım 2: Sistemin doldurulması ve havalandırılması

• Açık hücre ve geri basınç denetleyicileri, doldurma hatları ve hücreyi havalandırılmış suyla, hava kabarcıklarını çıkarın.

• Ses değişikliğinin doğru ölçümünü sağlamak için yazılımın “line de-airing” fonksiyonunu kullanın.

Adım 3: Ters basınç doygunluğu

• Yazılımdaki “Back Pressure Saturation” modülünü seçin.

• Hedef geri basınç (örneğin, 300 kPa) ve hücre basıncını (20 ~ 50 kPa geri basınç üzerinde) ayarlayın.

• Por basınç katsayısı B' yi izlerken otomatik olarak geri basınç uygulayın (genellikle B≥0, 95 tam doymayı gösterir).

Adım 4: Izotropik/Anisotropik konsolide

• Yazılımda “Consolidation” modülünü seçin.

• Hedef hücre basıncını (veya K0 durumunu) ve konsolidasyon süresi/hacim değişikliği istikrar kriterlerini belirleyin.

• Sistem otomatik olarak hacim değişikliğini ve gözenek basıncı dağılmasını kaydeder, konsolidasyon günlüğü oluşturur.

Adım 5: Kırkma (kurutulmamış veya kurutulmamış)

• “Kırkma” modülünü seçin, kırkma hızını ayarlayın (örneğin, 0,05 mm/min).

Aksyal yüklemeyi başlatın; sistem gerçek zamanlı olarak aksyal kuvvet, yer değiştirme, gözenek basıncı (CU) veya hacim değişikliği (CD) kaydediyor.

• Otomatik olarak zirve veya son durumunu tespit eder (örneğin, gerginlik %20'ye ulaşır).

Adım 6: Testin sona erdirilmesi ve veri işlenmesi

• Yazılım otomatik olarak yüklemeyi durdurur, hücre basıncını serbest bırakır, ham verileri (stres, gerilme, gözenek basıncı, hacim değişikliği) ihraç eder.

• İşlem sonrası modülü kesme dayanıklılığı parametrelerini (c, φ), elastik modülü, arıza gerginliğini vb. hesaplar.

• Sınav raporunu oluşturun, Excel/PDF'ye aktarın.

Adım 7: Ekipmanın temizlenmesi ve bakımı

• Hücre suyunu boşaltın, numuneyi çıkarın.

• Temiz çizgiler ve gözenekli taşlar; sensör sıfırlama kontrolünü gerçekleştirin.

Diğer test türleri için (U-U, CD, stres yolu, reoloji) sadece doymak/güçlenme/kısma aşamalarında drenaj koşulları ve kontrol hedefleri değişir.Yazılım buna göre dahili sihirbazlar sağlar.
