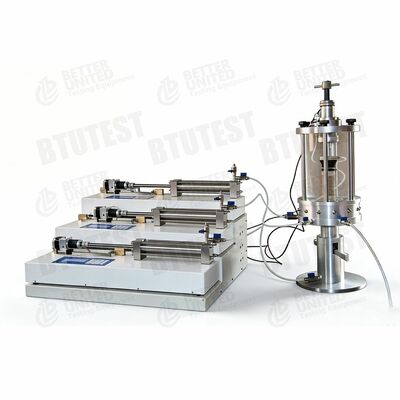

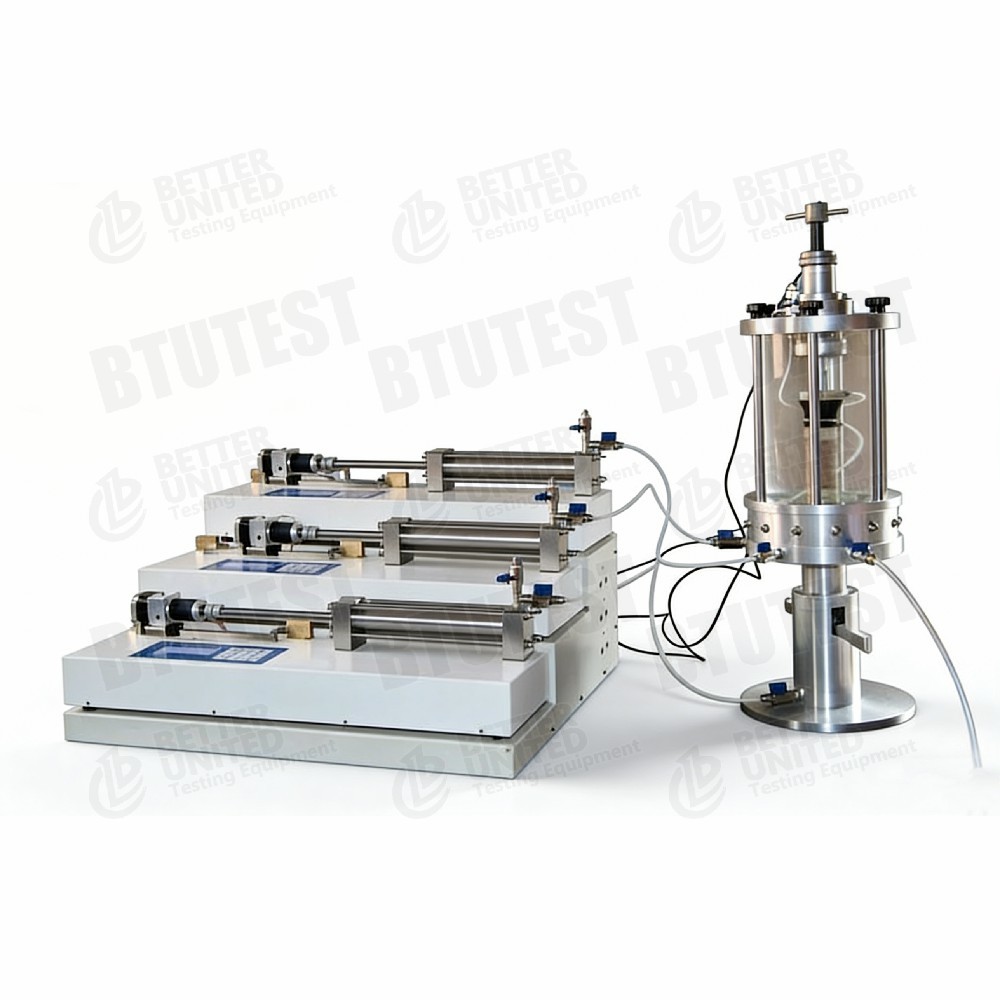

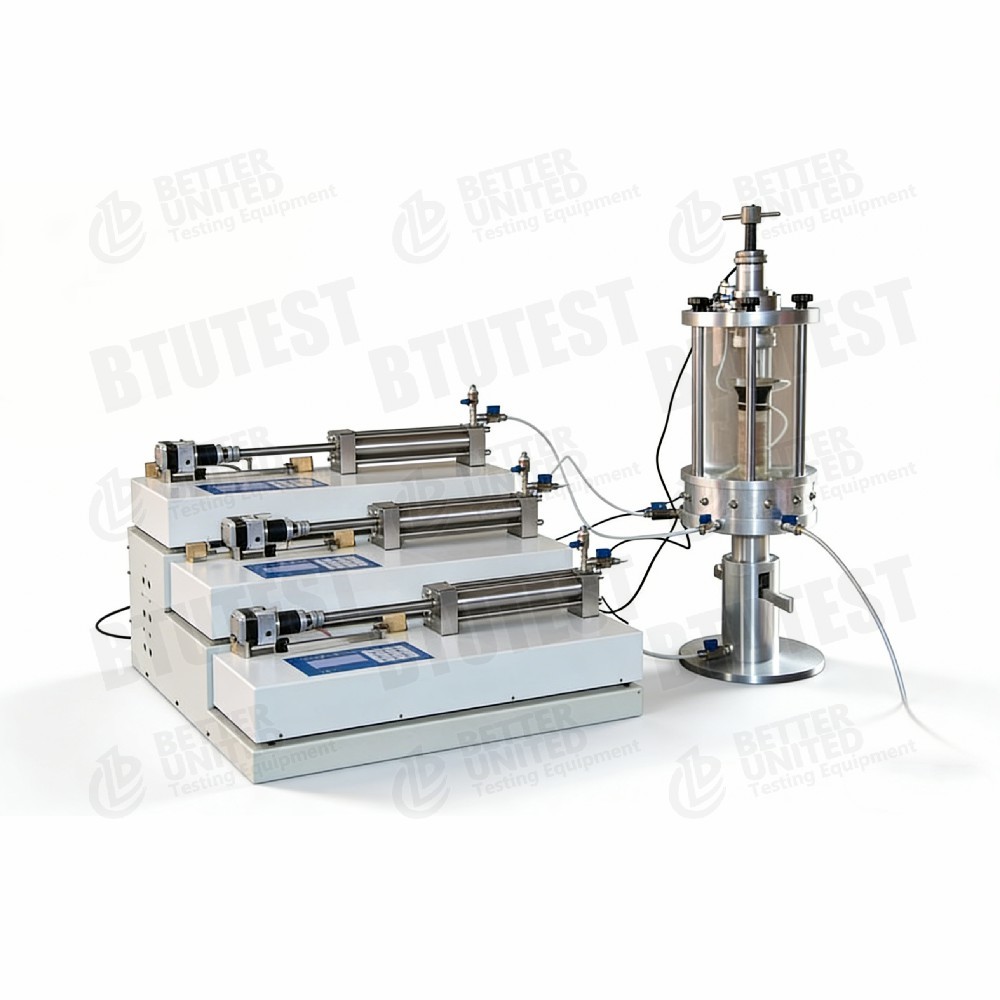

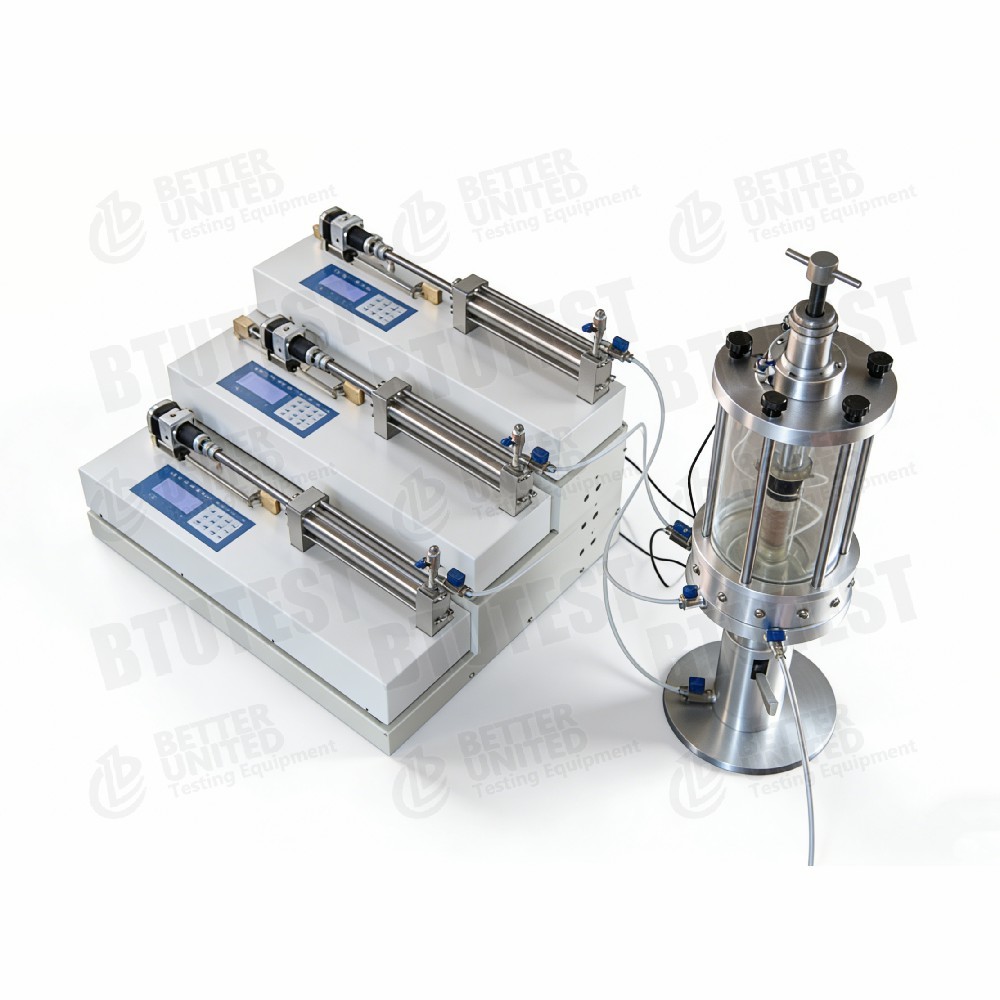

Bishop Stres Yolu Üç Eksenli Aparatı

Ürün Açıklaması

Bishop Gerilme Yolu Üç Eksenli

1. Açıklama

Bu ekipman birBishop Gerilme Yolu Üç Eksenli Aparatı (BTU-TTS-5S)Bishop tipi gerilim yolu basınç hücresine dayalı olarak tasarlanmıştır. Özellikle karmaşık stres yolları altındaki doymuş zeminlerin mekanik özelliklerini incelemek için kullanılır. Sistem, yüksek hassasiyetli bir dalgıç yük hücresi, bir LVDT yer değiştirme sensörü, çok kanallı bir veri toplama ünitesi ve çoklu basınç/hacim kontrolörleri ile donatılmış olup, doyum ve konsolidasyondan gerilim yolu kesmeye kadar tam otomatik kontrol sağlar. Yazılım, doğrusal gerilim yolları (pq veya st, 6 formlu), düşük frekanslı döngüsel yükleme ve k0 konsolidasyonu gibi gelişmiş modülleri içerir.

2. Test Standartları

• ASTM D7181(Konsolide Drenajlı Üç Eksenli Basma Deneyi)
• ASTM D4767(Konsolide Drenajsız Üç Eksenli Basınç Deneyi)
• ASTM D2850(Konsolide Olmayan Drenajsız Üç Eksenli Basma Deneyi)
• BS 1377(Toprak testi için İngiliz Standartları)
• SL237-1999(Toprak testi için Çin spesifikasyonu)

3.Şartname (Parametre)

4. Detay (teknik detaylar)

• Bishop stres yolu basınç hücresi: Doygun toprak testlerine uygun Bishop tipi tasarım; maksimum hücre basıncı 2000 kPa, eksenel kuvvet 10 kN.
• Dalgıç yük hücresi: Piston sürtünmesini önlemek için basınç hücresinin içine monte edilmiştir; ±%0,05 FS kadar yüksek doğruluk; isteğe bağlı aralıklar 5kN veya 10kN.
• LVDT deplasman sensörü: İngiliz markası, doğruluk ±%0,15 FS, aralık 50mm, geleneksel numune deformasyon ölçümü için uygundur.
• Üç bağımsız ses düzeyi denetleyicisi:
  • Eksenel basınç: 3MPa / 250cc
  • Geri basınç: 2MPa / 250cc
  • Hücre basıncı: 2MPa / 250cc

Hücre basıncının, karşı basıncın ve eksenel basıncın yanı sıra hacim değişimi ölçümünün bağımsız ve hassas kontrolünü sağlar.

• Veri toplama ünitesi: 2 dijital sinyali (örn. LVDT, yük hücresi) ve 8 analog sinyali (örn. gözenek basıncı, hacim değişimi) destekleyen 10 kanal; 16 bit çözünürlük.
• Stres yolu modülü: 6 tip doğrusal gerilim yolu sağlar (pq veya st formları); karmaşık gerilim geçmişlerini simüle etmeye uygun özel yollar tanımlanabilir.
• Düşük frekanslı döngüsel modül: Sismik veya trafik yüklemesini simüle etmek için yük kontrol modunda düşük frekanslı döngüsel yüklemeyi destekler.
• k0 modülü: k0 konsolidasyon ve şişme testlerini etkinleştirir.

5. Başvuru

• Doygun zeminlerde gerilme yolu çalışmaları: Kazı, doldurma, boşaltma ve diğer pratik mühendislik senaryoları sırasındaki gerilim değişikliklerini simüle edin
• Yapısal model parametre kalibrasyonu: örneğin, Cam-kil modeli, Duncan-Chang modeli
• Temel ve şev mühendisliği: farklı gerilim yolları altında mukavemet ve deformasyon özellikleri
• Döngüsel yükleme testleri: metro veya trafik yükü altında toprağın tepkisi (düşük frekanslı döngüsel modül)
• k0 konsolidasyon testleri: Durgun haldeki yanal toprak basıncı katsayısını belirleyin
• Öğretim ve araştırma laboratuvarları: ileri zemin mekaniği testleri

6. Avantajlar

• Bishop tipi basınç hücresi: doymuş toprak stres yolları için optimize edilmiş, hataları azaltmıştır
• Yüksek hassasiyetli dalgıç yük hücresi: Piston sürtünmesini önleyerek numune yükünü doğrudan ölçer
• Üç bağımsız ses düzeyi denetleyicisi: hücre basıncının, karşı basıncın ve eksenel basıncın bağımsız kontrolü; doğru hacim değişimi ölçümü
• Zengin yazılım modülleri: geleneksel üç eksenden gelişmiş gerilim yollarına kadar, düşük frekanslı döngüsel, k0 konsolidasyonunu kapsar
• Uygun maliyetli konfigürasyon: 10kN eksenel kuvvet, 2000kPa hücre basıncı – çoğu doymuş toprak testi ihtiyacı için yeterlidir
• Modüler yükseltilebilirlik: Gerektiğinde ek gerilim yolu formları veya döngüsel yükleme fonksiyonları eklenebilir

7. Ne Seçilmeli (seçim kılavuzu)

8. Süreç Akışı

• Numune hazırlama→ Ø39,1mm veya 50mm'lik doymuş toprak numunesi hazırlayın
• Basınç hücresini monte edin→ Numuneyi, dalgıç yük hücresini, LVDT'yi takın; hücre/arka/eksenel basınç hatlarını bağlayın
• Doygunluk aşaması→ Doygunluk seviyesini doğrulamak için karşı basınç doygunluğu ve B kontrolü
• Konsolidasyon aşaması (isteğe bağlı)→ İzotropik konsolidasyon veya k0 konsolidasyonu
• Kesme veya gerilim yolu aşaması:
  • Geleneksel CD/CU/UU kesme
  • Doğrusal gerilim yolu (pq veya st, 6 form)
  • Düşük frekanslı döngüsel yükleme (gelişmiş yükleme modülü gerektirir)
• Veri toplama→ 10 kanallı DAQ aynı anda eksenel kuvveti, yer değiştirmeyi, boşluk basıncını, hacim değişimini, hücre basıncını, karşı basıncı kaydeder
• İşlem sonrası→ Yazılım, gerilim yolu diyagramları, gerilim-gerinim eğrileri, etkili gerilim yolları, arıza zarfları vb. oluşturur.
• Rapor çıktısı→ Otomatik olarak standartlara uygun tablolar ve eğriler oluşturur; yazdırmayı ve dışa aktarmayı destekler
