Otomatik Üç Üniteli Sıcaklık Kontrollü Sürünme Üç Eksenli Aparatı

Ürün Açıklaması

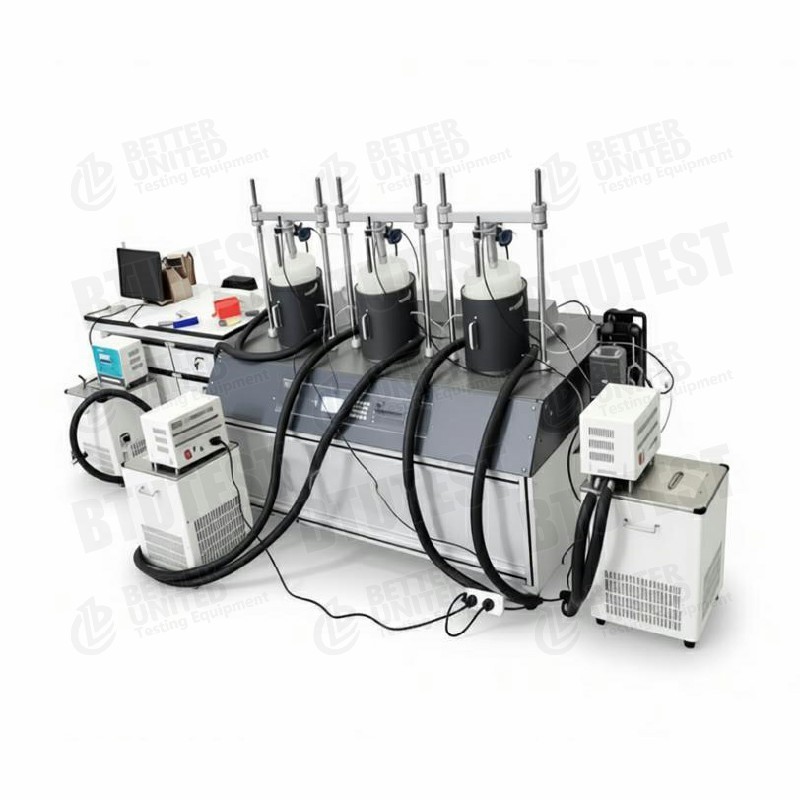

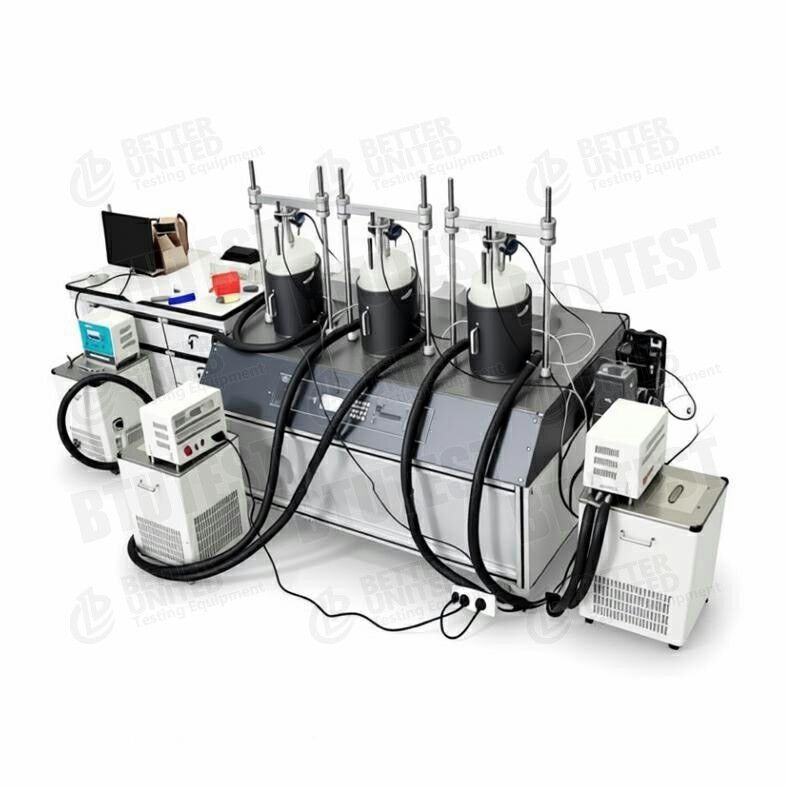

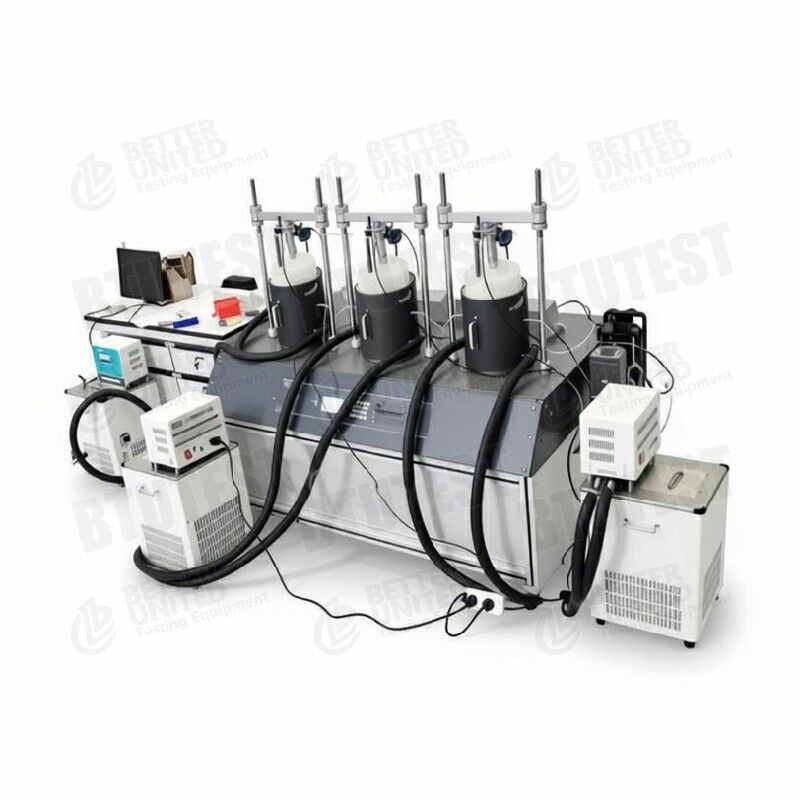

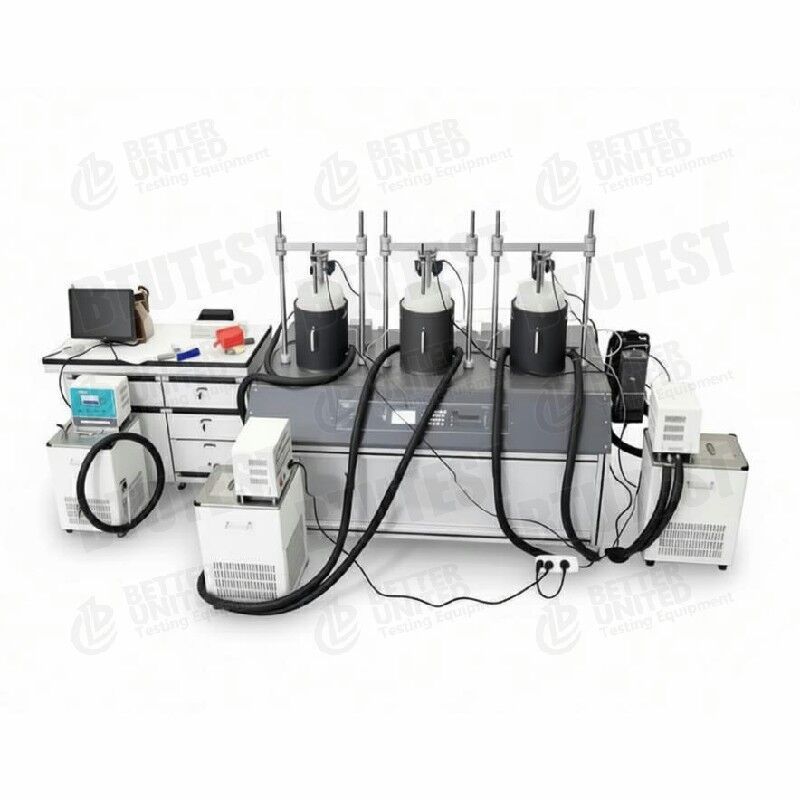

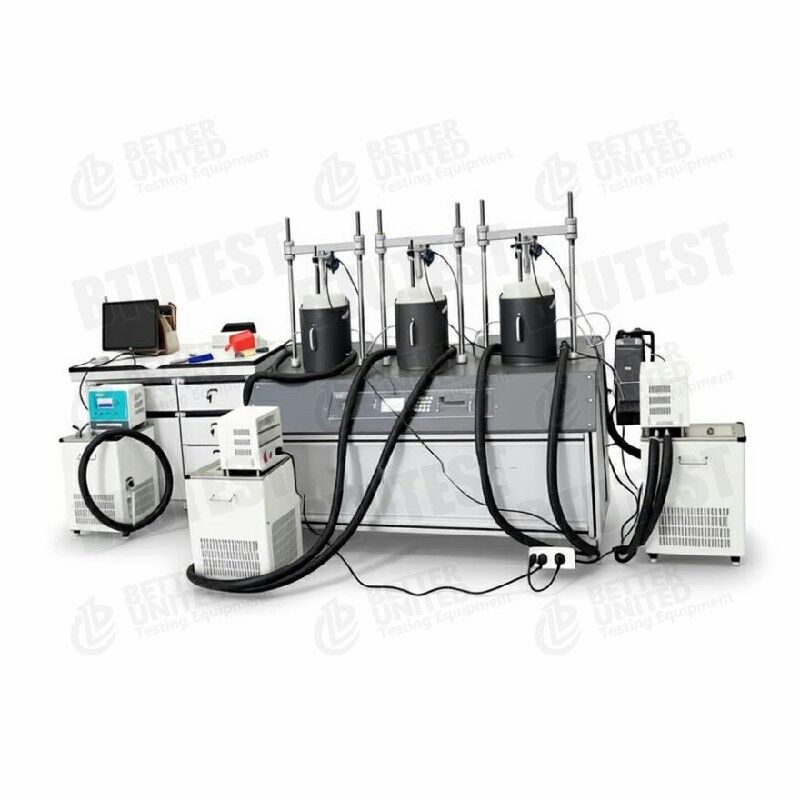

                                             Otomatik üç ünitelik, sıcaklık kontrolü olan üç eksenli sürünme cihazı

1- Açıklama.

Bu ekipmanTam otomatik üç ünitelik sıcaklık kontrollü sürünen üç eksenli cihaz (BTU- TCA-3T)Geotechnical test sistemini entegre eden gelişmiş bir test sistemidir.Sıcaklık kontrolü, üç eksenli kesme ve sürünme testi. BirÇifte oda sıcaklık kontrollü basınç hücresive hem -30°C'den +100°C'ye doğru bir sıcaklık kontrolü sağlar.gerginlik kontrolü ve gerginlik kontrolüSistem, sürünme veya üç eksenli testler için birden fazla numuneyi eşzamanlı olarak test etmeyi sağlayan üç bağımsız test ünitesini (üçlü birim) içerir.Yazılım geleneksel triaxial kapsar, k0 konsolidasyon, stres yolu veÜç eksenli sürünmeModüller, uzun süreli deformasyon ve sıcaklık bağlantılı çalışmalar için uygun hale getiriyor.

---

2Test Standartları

• ASTM D7181(Konsolide boşaltılmış üç eksenli sıkıştırma testi)
• ASTM D4767(Konsolide, akıtılmamış üçeksel sıkıştırma testi)
• ASTM D2850(Konsolide edilmemiş ve akıtılmamış üçeksel sıkıştırma testi)
• ASTM D7078(Yürüyüş testi yöntemleri)
• BS 1377(Toprak testleri için İngiliz standartları)
• SL 237-1999(Toprak testi için Çin özellikleri)

Sıcaklık kontrolü ve sürünme yönleri ilgili araştırma özelliklerini veya özel prosedürleri izleyebilir.

---

3. Specifikasyon (Parametreler)

Yazılım modülleri: Verilerin elde edilmesi, ters basınç doygunluğu, UU, CU, CD, k0 konsolidasyonu, stres yolu, üç eksenli sürünme

---

4Ayrıntılar (teknik ayrıntılar)

• Çifte oda sıcaklık kontrollü basınç hücresi: Çevreci sıcaklık kontrol sıvısı ile çift oda tasarımı, hücre basıncı ve hacim değişimi ölçümleri ile karışımları azaltır.
• Örnek tabanına yerleştirilmiş sıcaklık sensörü: Çevre sıcaklığı yerine numunenin gerçek iç sıcaklığını ±0,1°C doğrulukla ölçer.
• Geniş sıcaklık kontrol aralığı: -30°C ~ +100°C, donmuş toprağı, yüksek sıcaklıklı jeoteknikleri, enerji pillerini vb. kapsar.
• Yüksek hassasiyetli yükleme sistemi: Uzun süreli sürüklenme testleri için uygun olan 0,00001 mm/min kadar düşük bir kıyma hızı; maksimum eksen gücü 30 kN.
• Çifte kontrol modları: İkisini de desteklergerginlik kontrolü(daimi oranlı tıraş) veStres kontrolü(daimi yük uygulanması) modları, bu sonuncusu sürünme testleri için gereklidir.
• Yüksek çözünürlüklü drenaj/hacim değişikliği ölçümü: Çözünürlük 0,001 ml, kapasite ≥ 200 ml, uzun süreli sürüklenme sırasında küçük hacim değişikliklerini tespit etmek için uygundur.
• Üçlü birim yapısı: Üç bağımsız basınç hücresi ve yükleme eksenleri, aynı anda üç farklı numuneyi (aynı veya farklı koşullarda) test etmeyi sağlayarak test verimliliğini önemli ölçüde arttırır.

---

5Uygulama

• Yumuşak toprakların uzun süreli yerleşim çalışmaları: Sürekli yük altında yumuşak toprakların sürünme davranışını simüle etmek
• Donmuş toprak ve soğuk bölge mühendisliği: Sıfır altı sıcaklıklarda sürünme ve dayanıklılık özellikleri (-30°C)
• Enerji pilleri ve yeraltı ısı pompaları: Temperatur döngülerinin toprağın pillerin etrafındaki sürünmesine etkisi
• Nükleer atık depoları: Bufer malzemelerinin sıcaklık-stres birleştirmesi altında uzun süreli deformasyonu
• Yüksek derecede doldurulmuş tepeleri ve barajları: Uzun süreli yüklemede deformasyon tahmin edilmesi
• Yapısal model parametrelerinin kalibrasyonu: Sürünme ve reolojik modeller için parametrelerin belirlenmesi
• Öğretim ve araştırma: Karmaşık stres-sıcaklık-zaman bağlantılı test

---

6. Avantajlar

• Geniş sıcaklık kontrol aralığı(-30°C ~ +100°C): donmuş toprak, yüksek sıcaklık ve ortam sıcaklığı koşullarını kapsar
• Gerçek numune sıcaklığı ölçümü: Daha doğru sıcaklık kontrolü için numune tabanına yerleştirilmiş sensör
• Çifte kontrol modları(yağlanma + gerginlik): hem sürünme hem de geleneksel üç eksenli gereksinimleri karşılar
• Ultra düşük tıraş hızı yeteneği: 0,00001 mm/min, uzun süreli reoloji için uygundur.
• Yüksek çözünürlüklü drenaj/hacim değişikliği: 0,001 ml, küçük hacim değişikliklerini tespit etmek için uygundur
• Üç bağımsız test ünitesi: Bağımsız olarak kontrol edilen üç sistem, yüksek verimlilik, karşılaştırmalı testler için uygundur
• Modüler yazılım: K0, stres yolu ve sürünme gibi gelişmiş modülleri içerir.
• SOfwareUygun.

---

8Neyi Seçeceğim (seçim kılavuzu)

---

9. Süreç Akışı

• Örnek hazırlama→ Ø39.1mm×80mm veya Ø61.8mm×125mm'lik doymuş/doymamış toprak örnekleri hazırlayın
• Montaj basınç hücresi→ Çifte oda sıcaklık kontrollü basınç hücresine numune yerleştirin; hücre basıncı, ters basınç ve gözenek basıncı hatlarını bağlayın; tabanına sıcaklık sensörü yerleştirin
• Sıcaklığı ayarlayın→ Hedef sıcaklığı ayarlayın (örneğin, -20°C, +5°C, +60°C); sıcaklığın dengelenmesini bekleyin (doğruluk ±0,1°C)
• Doymak ve konsolidasyon→ Ters basınç doyması → B-kontrol → Izotropik konsolidasyon veya k0 konsolidasyonu (ihtiyaçlıdır)
• Sürünme aşaması (stres kontrolü)→ Sabit aksyal gerilim (veya sabit hücre basıncı / sapma gerilimi) uygulayın; zamanla aksyal deformasyon ve hacim değişikliğini kaydedin
• Kırkma aşaması (sıkıntı kontrolü, isteğe bağlı)→ Sürünmeden sonra, arızaya kadar sabit hızda kes; kalıntı dayanıklılığı belirleyin
• Verilerin toplanması→ Uzun süreli izleme (saatlerden aylara kadar): eksenel kuvvet/stres, yer değiştirme/yağlanma, hacim değişikliği, drenaj, gözenek basıncı, sıcaklık
• Paralel çok numuneli test→ Üçlü birimli sistem, aynı anda farklı sıcaklık/stres koşullarında üç farklı numune üzerinde sürünme testleri yapabilir
• Sonrası işleme→ Çizim sürüklenme eğrileri (yaşama karşısındaki zaman), izokron stres-yaşama eğrileri, sürüklenme hızı eğrileri vb.; sürüklenme parametrelerini belirleyin (örneğin, ikincil sürüklenme hızı, sürüklenme başarısızlık eşiği)
• Rapor çıkışı→ Otomatik olarak test tabloları ve eğrileri oluşturun; ihracat ve baskı desteği
