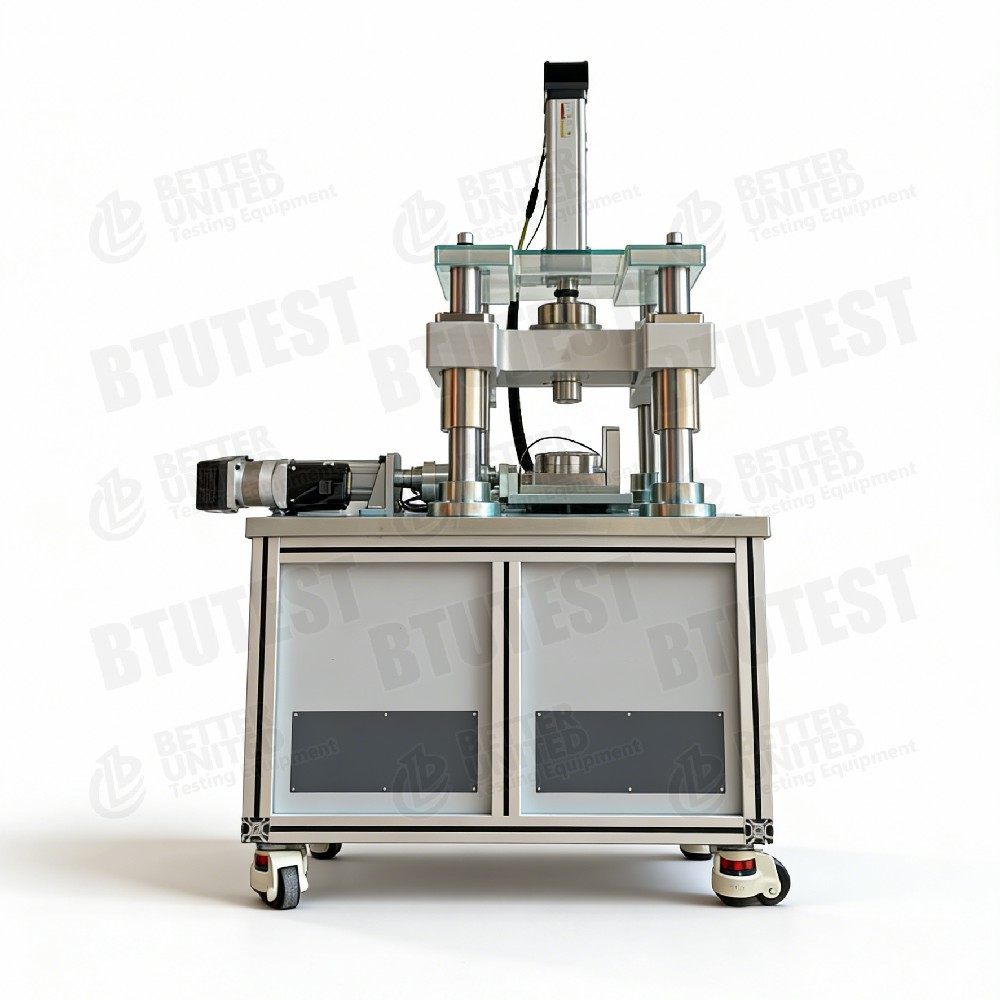

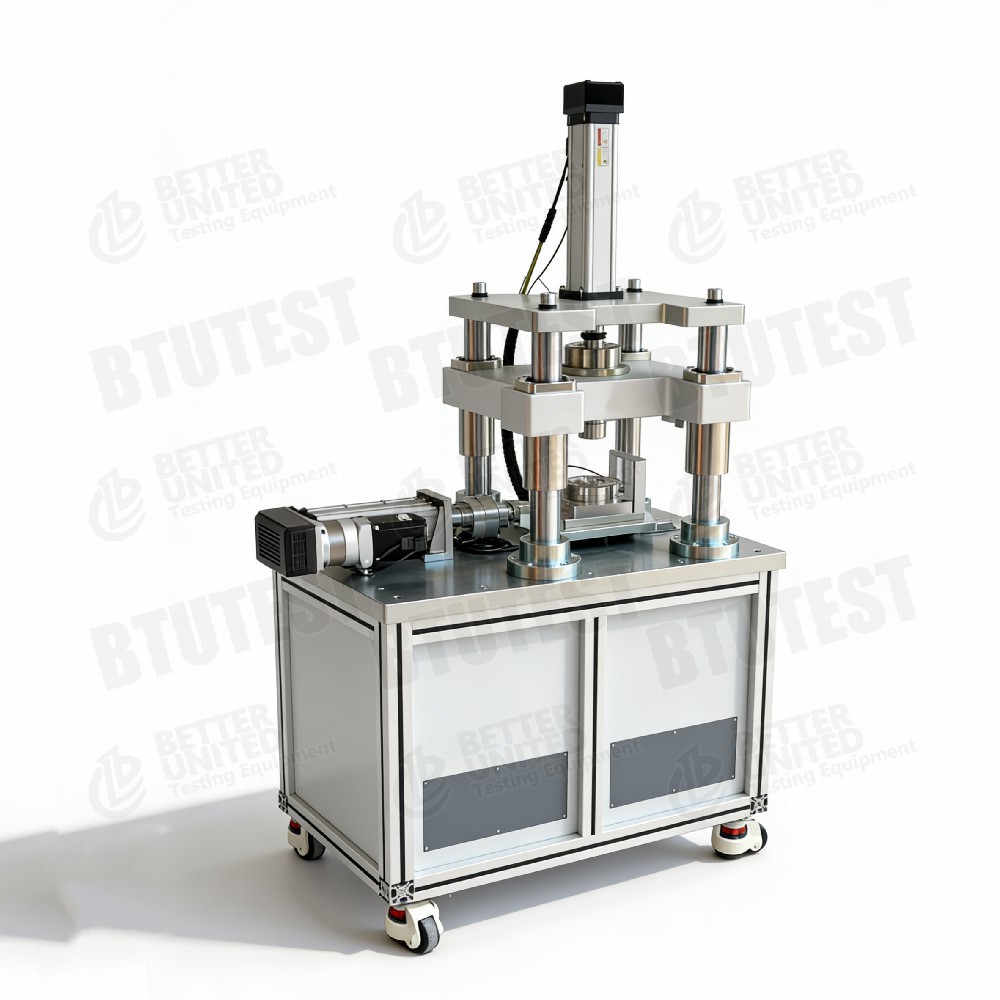

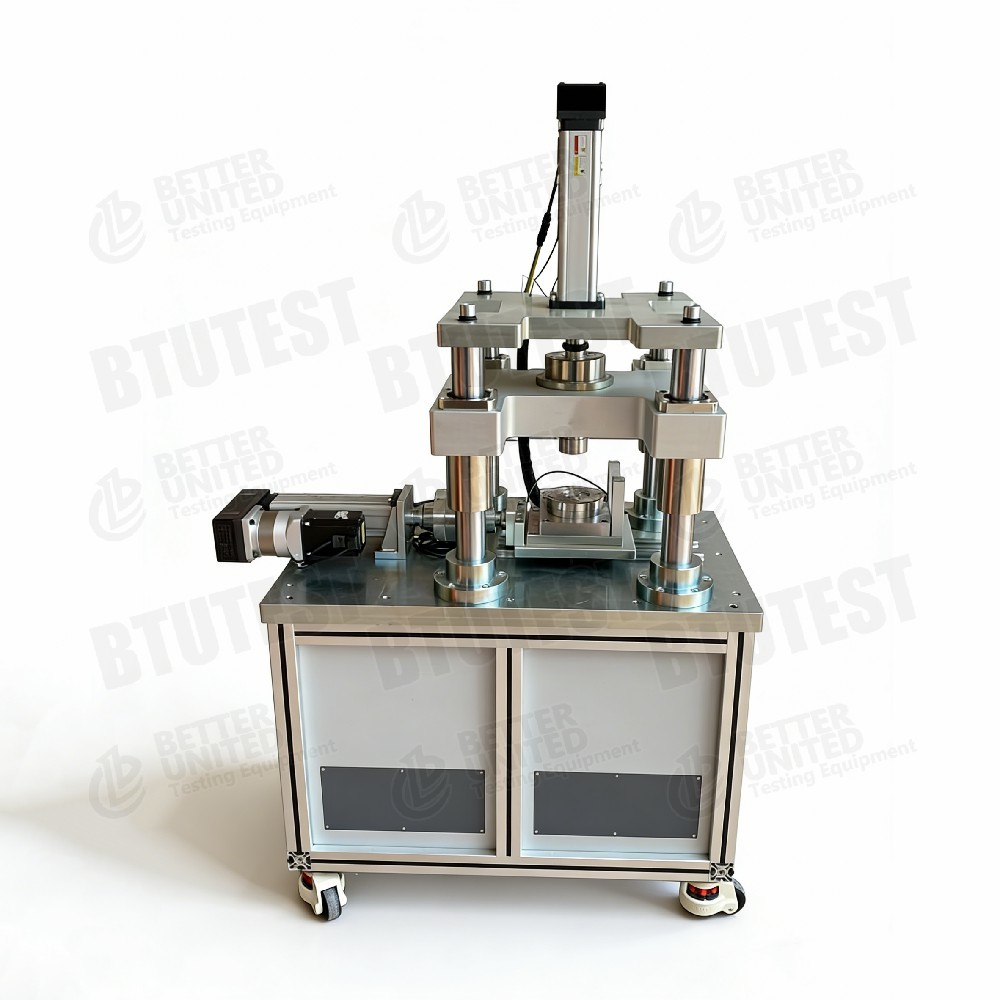

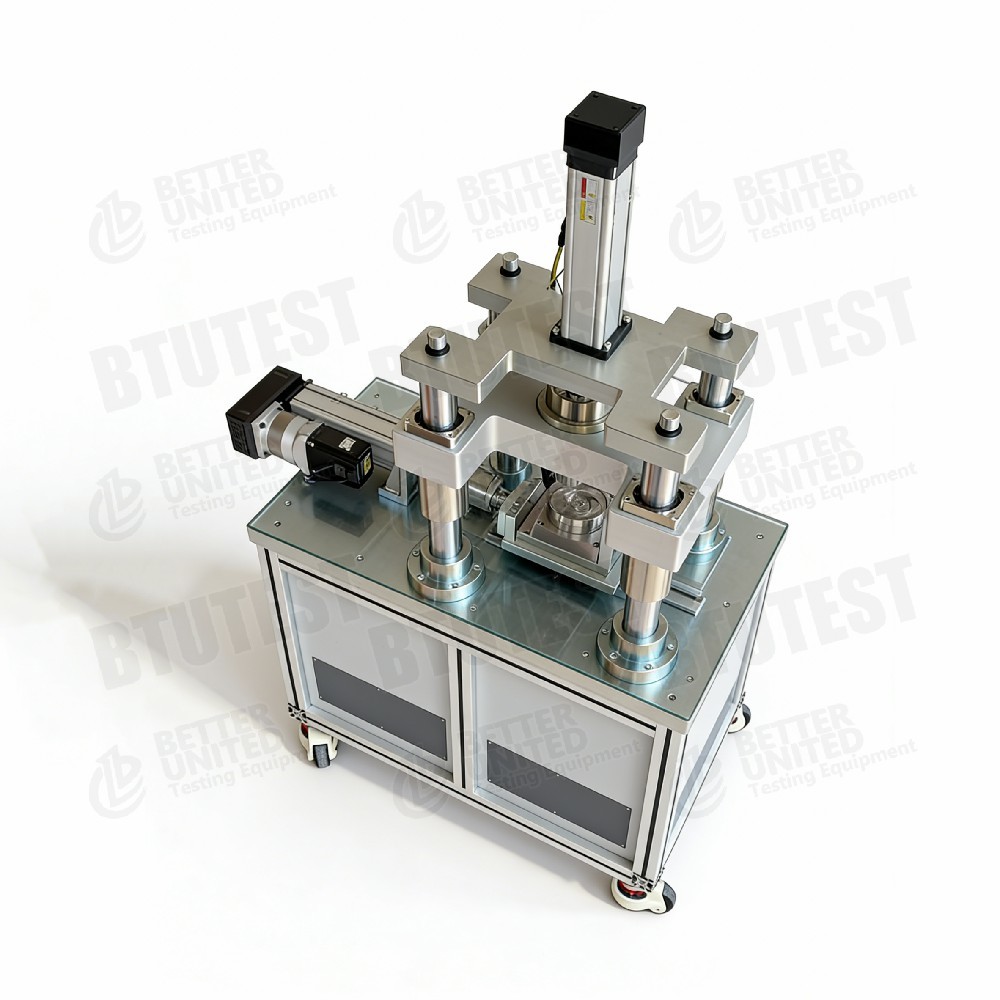

Otomatik Servo Kontrollü Basit Kesme Aparatı

Ürün Açıklaması

                                       Otomatik Servo Kontrollü Basit Kesme Aparatı

Tanım

Bu ekipman,BTUtam otomatik servo kontrollü basit kesme aparatı, aşağıdaki modellerde mevcuttur:

• BTU‑DSSA‑1: Standart (statik)
• BTU‑DSSA‑2: Dinamik (X yönünde döngüsel dinamik yükleme)
• BTU‑DSSA‑3: Üç yönlü + dinamik yükleme

Sistem temel olarak aşağıdakilerden oluşur:

• Bir ana çerçeve (yükleme çerçevesini sağlar)
• Dikey servo motor yükleme sistemi (0–10 kN)
• Yatay servo motor yükleme sistemi (0–10 kN)
• 30 basit kesme istifleme halkası (kesme kutusu, iç çapı 61,8 mm, her halkanın kalınlığı 2 mm)
• Destekleyici yazılım sistemi

Ana işlevler:

• Pasif aktif yükseklik kontrolü
• Gerilim kontrollü veya gerinim kontrollü yükleme
• Drenajlı (sabit yük) veya drenajsız (sabit hacim) koşullar altında, kayma önyargısı olsun veya olmasın statik basit kesme testleri
• X yönünde döngüsel dinamik basit kesme testleri (DSSA‑2/3)

Test Standartları (Uluslararası)

• ASTM D6528(Konsolide drenajsız basit kesme testi için standart test yöntemi)
• ASTM D7608(Doymuş kohezyonlu zeminlerin artık mukavemeti – basit kesme varyantı daha az yaygındır)
• ISO 17892-9(Döngüsel üç eksenli – benzer ilkeler geçerlidir)
• BS 1377-8(Basit kesme testi bölümü)
• JGS 0563(Japon basit kesme testi yöntemi)

Ekipman, yukarıdaki standartlarda belirtilen kesme hızı, normal gerilme, drenajlı/drenajsız koşullar, dinamik yükleme vb. gereksinimleri karşılayabilir.

Şartname

Detay

• İstifleme halkası tasarımı– Her biri 2 mm kalınlığında, iç çapı 61,8 mm olan 30 halka. Halkalar, basit kesme koşullarını simüle ederek serbest dikey deformasyonu korurken yatay göreceli yer değiştirmeye izin verir.
• Sürtünme kontrolü– Her bir halka yüzeyi, halkalar arası sürtünmeyi en aza indirmek ve kayma gerilimi ölçüm doğruluğunu artırmak için bir yüzey taşlayıcı kullanılarak hassas taşlanmıştır.
• Drenaj ve boşluk suyu basıncı ölçümü– Alt ve üst kısımdaki drenaj portları konsolidasyona ve drenaj testlerine olanak sağlar. Bir boşluk suyu basıncı sensörü, drenajsız kesme sırasında boşluk suyu basıncı değişikliklerini izler.
• Dikey yükleme sistemi– Servo motor tahrikli mekanik yükleme (pnömatik veya hidrolik basınç gerekmez), hızlı yanıt, yüksek doğruluk. Dikey yer değiştirme doğrusal bir kodlayıcı ile ölçülür (mekanik gürültü yoktur).
• Yatay yükleme sistemi– Statik veya dinamik (döngüsel) yükleme için servo motor aktüatörü. Dinamik modeller (DSSA‑2/3), X yönünde dalga biçimi yüklemesi (sinüs, kare vb.) uygulayabilir.
• Kontrol modları– Pasif aktif yükseklik kontrolü: kesme sırasında sabit hacmi (drenajsız) veya sabit yükü (drenajlı) korur. Gerilim kontrollü veya gerilim kontrollü yolları destekler.
• Üç yönlü yükleme (DSSA‑3)– Daha karmaşık gerilim durumlarını simüle etmek için dikey ve yatay X yönüne ek olarak Y yönü (üçüncü yön) yükleri uygulanabilir.

Başvuru

• Zeminlerin basit kayma davranışı– Sahadaki saf kayma gerilimi durumlarını simüle eder (örn. temellerin yatay kayması, istinat duvarlarının arkasındaki toprak).
• Konsolide drenajsız / konsolide drenajlı mukavemet– Drenajlı veya drenajsız koşullar altında kesme mukavemeti parametrelerini (c, φ) belirler.
• Döngüsel dinamik yükleme– Zemin deformasyonunu ve mukavemet bozulmasını (dinamik basit kesme) incelemek için deprem, dalga ve trafik yükünü simüle eder.
• Doymamış toprak testleri(doymamış aksesuarlar gerektirir) – Emmenin kesme mukavemeti üzerindeki etkisini inceleyin.
• Yumuşak topraklar ve doymuş kumlar– Sıvılaşma potansiyeli değerlendirmesi, döngüsel yumuşama davranışı.
• Şev stabilitesi ve temel tasarımı– Gerçek gerilim yollarıyla daha tutarlı güç parametreleri sağlar.

Avantajları

• Tam otomatik servo kontrolü– Hem dikey hem de yatay eksenlerde servo motor kapalı devre kontrolü, yüksek yükleme doğruluğu ve hızlı yanıt kullanılır.
• 30 istifleme halkası– Geleneksel doğrudan kesmeyle karşılaştırıldığında, basit kesme, sürekli zemin deformasyonunu daha gerçekçi bir şekilde simüle eder, gerilim yoğunlaşmasını önler ve büyük kesme yer değiştirmelerine izin verir.
• Düşük sürtünmeli halkalar– Hassas taşlanmış yüzeyler halkalar arası sürtünmeyi azaltarak kesme gerilimi ölçüm doğruluğunu artırır.
• Esnek drenajlı/drenajsız anahtarlama– Drenaj vanası ve boşluk basıncı sensörü, farklı saha drenaj koşullarının simülasyonuna olanak tanır.
• Dinamik yükleme yeteneği(DSSA‑2/3) – Dinamik yükler (örneğin sıvılaşma, döngüsel yumuşama) altında zemin davranışını incelemek için döngüsel basit kesme testlerine olanak tanır.
• Üç yönlü yükleme (DSSA‑3)– Karmaşık gerilim yollarını simüle edebilir (örn. ana gerilim rotasyonu).
• Yüksek hassasiyetli yer değiştirme ölçümü– Doğrusal kodlayıcılar gürültüsüz, yüksek çözünürlüklü yer değiştirme verileri sağlar.
• Entegre yazılım– Verileri otomatik olarak alır, kuvvet-zaman ve gerilim-yer değiştirme eğrilerini çizer ve raporlar oluşturur.

Ne Seçilmeli

Test gereksinimlerine göre modeli seçin:

Not: Özel numune boyutları için (örn. 100 mm çap), üreticiden özel sipariş verilmesi gerekmektedir.

Süreç Akışı

Örnek:Doymuş kil üzerinde drenajsız döngüsel basit kesme testi (DSSA‑2)

• Numune hazırlama
  • Ø61,8 mm kesme halkası kullanarak bozulmamış toprağı kesin veya yeniden kalıplanmış numune hazırlayın.
  • Doygunluk (vakum veya karşı basınç doygunluğu), başlangıçtaki su içeriğini ve yoğunluğunu ölçün.

• Numune kurulumu
  • Numuneyi, üstünde ve altında gözenekli taşlar ve filtre kağıdı olacak şekilde istifleme halkası kesme kutusuna yerleştirin.
  • Üst kapağı ve boşluk basıncı sensörünü takın.
  • Kesme kutusunu ana çerçeveye yerleştirin ve dikey ve yatay yükleme çubuklarını bağlayın.

• Konsolidasyon
  • Hedef normal gerilimi (örneğin, 100 kPa) uygulayın, drenaj vanasını açın ve konsolidasyona izin verin.
  • Stabil olana kadar (konsolidasyon tamamlanana kadar) dikey deformasyonu kaydedin.

• Test parametrelerini ayarlayın
  • Yazılımda test tipini seçin: drenajsız (sabit hacim) çevrimsel basit kesme.
  • Döngüsel yükleme parametrelerini ayarlayın: dalga biçimi (örneğin sinüs), frekans (örneğin 1 Hz), döngüsel gerilim oranı (CSR), döngü sayısı.
  • Durdurma koşullarını ayarlayın: gerinim eşiği (örneğin, %5 çift genlikli gerinim) veya önceden ayarlanmış döngü sayısı.

• Döngüsel kesmeyi başlat
  • Drenaj vanasını kapatın (drenajsız).
  • Yatay servo motor döngüsel kayma gerilimi (veya gerinim) uygular.
  • Yazılım gerçek zamanlı olarak kaydeder: kayma gerilimi, kayma gerilimi, dikey yer değiştirme, gözenek basıncı, döngü numarası.
  • Gerçek zamanlı grafikler: kayma gerilimi-gerinim histerezis döngüleri, boşluk basıncı ve döngü sayısı.

• Durdurma koşulu
  • Önceden ayarlanan döngü sayısına ulaşıldığında veya gerinim eşiğine (örn. sıvılaşma kriteri) ulaşıldığında otomatik olarak durur.

• Sonlandırma ve sökme
  • Dikey gerilimi boşaltın, suyu boşaltmak için drenaj vanasını açın.
  • Numuneyi çıkarın, arıza modunu gözlemleyin (varsa), istifleme halkalarını ve sensörleri temizleyin.

• Veri işleme
  • Yazılım her çevrim için otomatik olarak hesaplama yapar: sekant kayma modülü, sönüm oranı, boşluk suyu basıncı oranı.
  • Döngüsel gerilim oranının sıvılaşmaya dönüş sayısına karşı grafiğini çizer (sıvılaşma mukavemet eğrisi).
  • Test raporu oluşturur (eğriler ve parametreler dahil).

Statik basit kesme için (DSSA‑1):

• Döngüsel yükleme yok; kesme hızı sabittir
• Drenajsız kesme sırasında, boşluk basıncını zirveye veya kalan dayanıma kadar izleyin.

Üç yönlü yükleme için (DSSA‑3):

• Dikey ve yatay X yönüne ek olarak Y yönünde yük (örn. yanal gerilim) uygulayın.
• Yazılımdaki her üç yön için gerilim/gerinim yollarını ayarlayın.

Özet:BTU‑DSSA serisi tam otomatik servo kontrollü basit kesme aparatları, statik basit kesmeden döngüsel dinamik ve üç yönlü yüklemeye kadar eksiksiz çözümler sunar. 30 istifleme halkalı tasarımı, düşük sürtünmeli yüzey kaplaması ve yüksek hassasiyetli servo kontrolü, onu toprakların basit kayma davranışını incelemek için gelişmiş bir cihaz haline getirir. Seçim, döngüsel dinamik testin mi yoksa karmaşık üç yönlü gerilim yollarının mı gerekli olduğuna göre yapılmalıdır. Doygun zeminlerin geleneksel drenajsız basit kesmesi DSSA‑1'i kullanabilir; deprem sıvılaşması çalışmaları DSSA‑2'yi gerektirir; gelişmiş kurucu model doğrulaması en iyi şekilde DSSA‑3 tarafından sağlanır.
