Doğrudan kesme aparatı

Ürün Açıklaması

Doğrudan kesme aparatı

Tanım

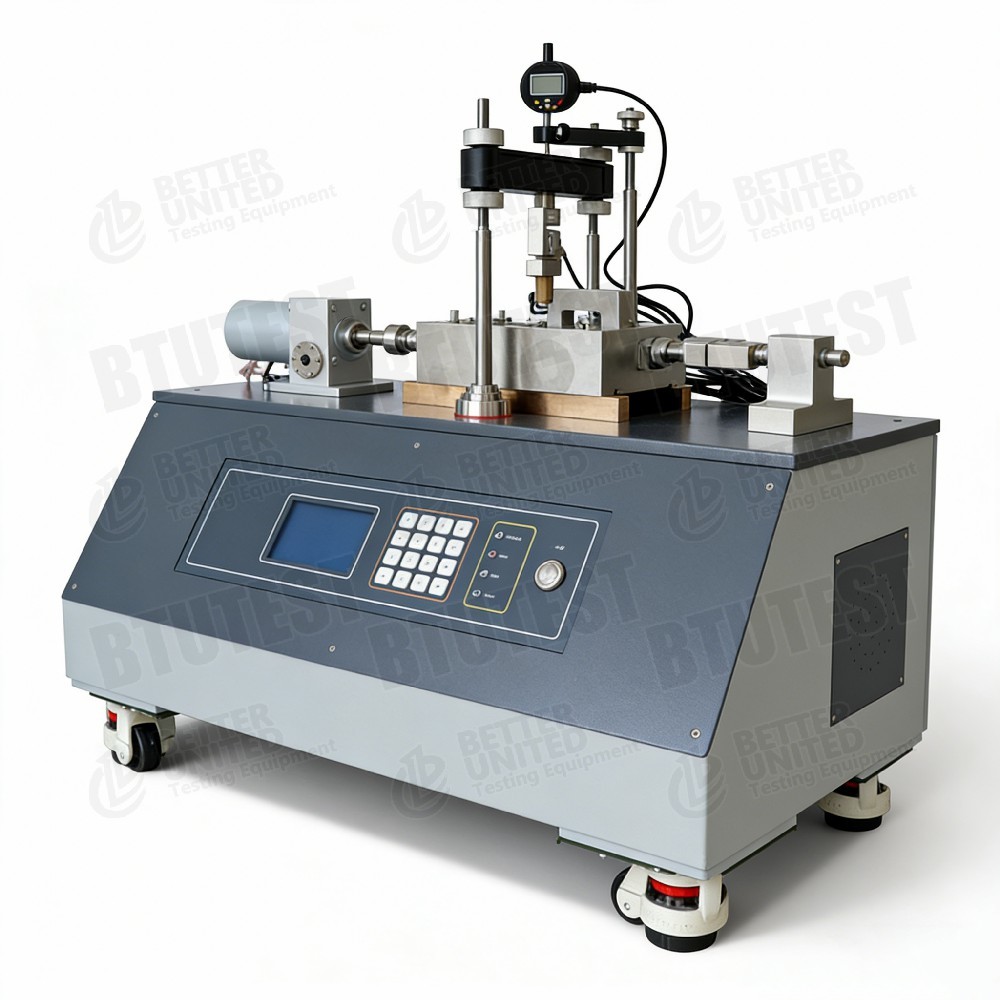

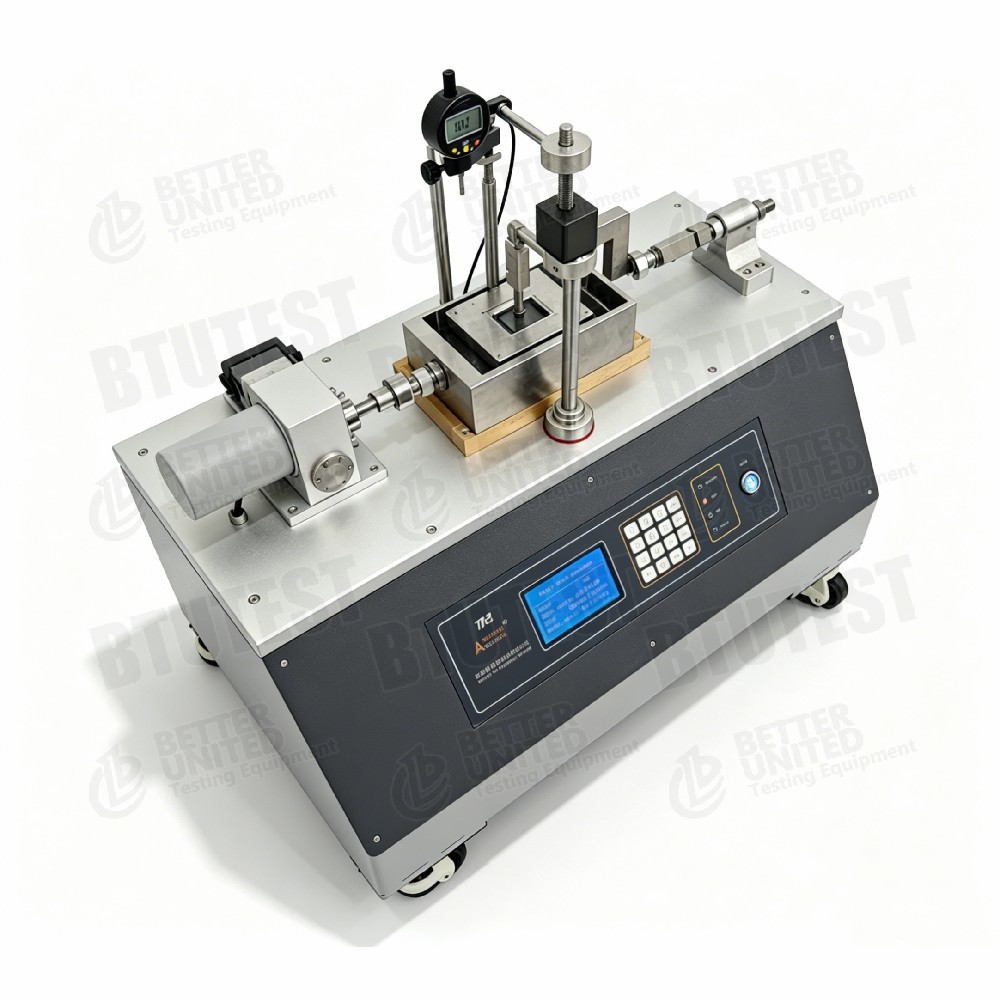

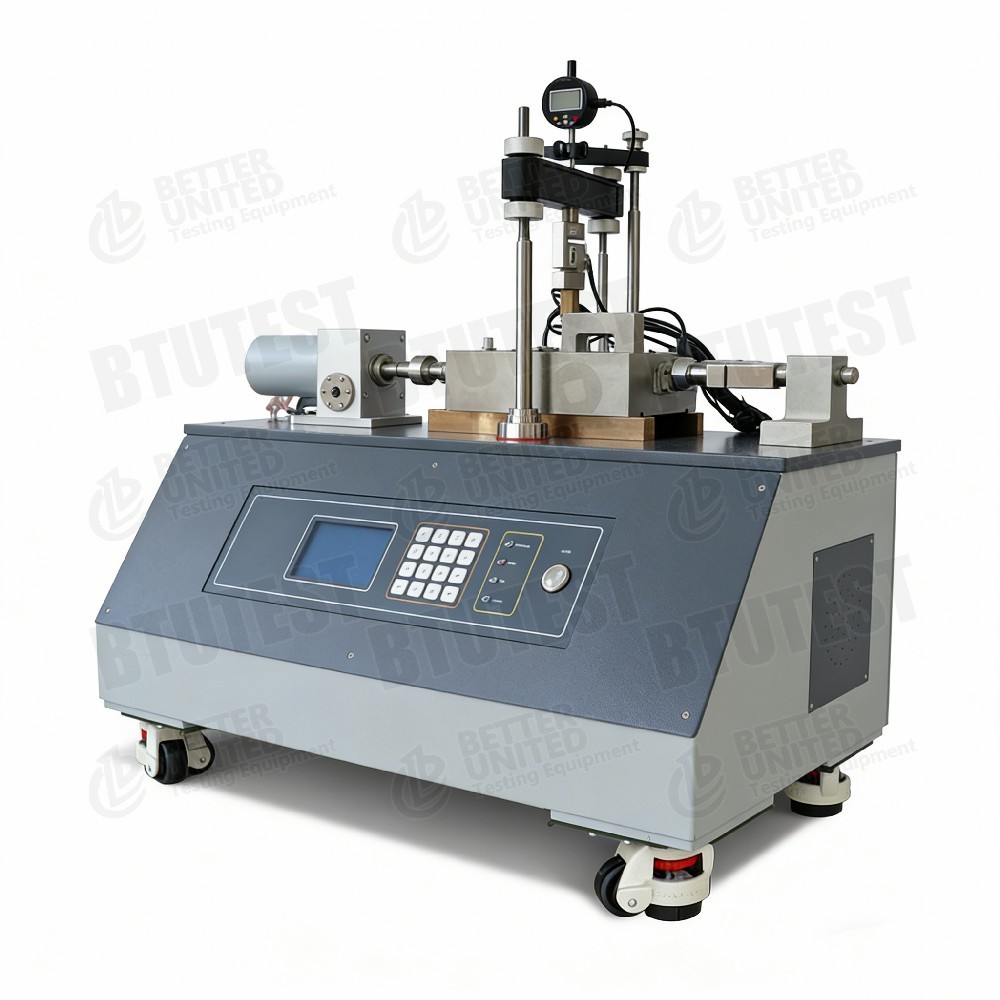

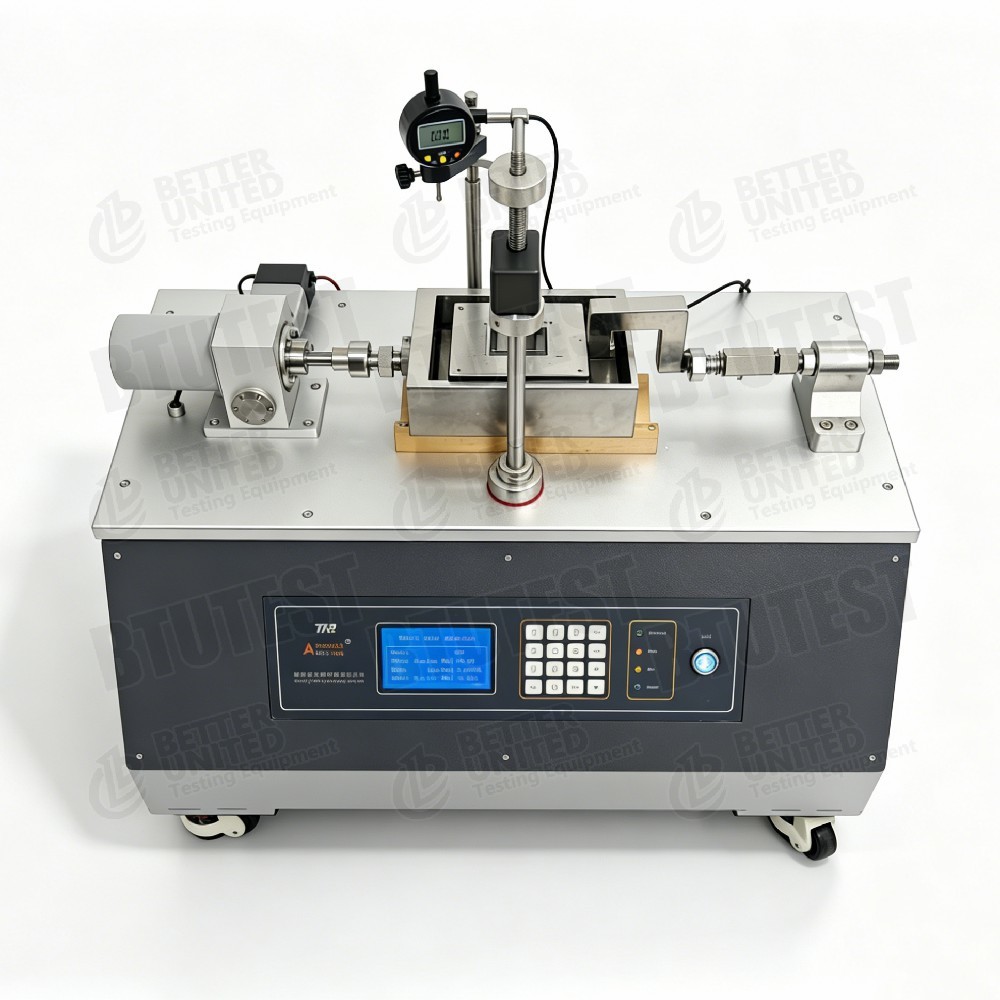

BTU-DDS-5F Tam Otomatik Direkt/Artık Kesme SistemiAkademik laboratuvarları ve araştırma kurumlarını hedef alarak zeminlerin kayma mukavemetini ve kalan kayma mukavemetini belirlemek için tasarlanmıştır. Geleneksel sistemlerle karşılaştırıldığında aşağıdaki özelliklere sahiptir:

• Ters çevrilebilir step motor sürücüsü.
• Kontrol edilebilir kesme hızı (minimum 0,00001 mm/dak).
• Güç kaynağı: 110–220 V.
• Otomatik pnömatik veya mekanik motor tahrikli yöntemle normal yükleme (ölü ağırlıkları ortadan kaldırır).
• Pistonlu kesme için dahili itme ters çevirme mekanizması.
• Önceden ayarlanmış test modülleriyle BTU yazılımı üzerinden çalıştırma; otomatik veri toplama ve işleme.
• Yüksek doğruluk, yüksek otomasyon, kolay kullanım.

Test Standartları (Uluslararası)

ASTM D3080(Zeminlerin doğrudan kesme testi için standart test yöntemi)

ASTM D6467(Halka kesme artık mukavemeti - benzer ileri geri hareket eden kesme prensibi)

ASTM D7608(Doymuş kohezyonlu zeminlerin artık mukavemeti)

ISO 17892‑10(Doğrudan kesme testi)

BS 1377‑7(Doğrudan kesme testi)



Artık mukavemet için ileri geri hareket eden kesme kapasitesi, bu standartların kesme hızı, normal gerilim ve artık mukavemetin belirlenmesi ile ilgili gerekliliklerini karşılar.

Şartname



Parametre	Şartname
Modeli	BTU-DDS-5F
Kesme kutusu (standart)	Kare 100×100 mm, 60×60 mm; İsteğe bağlı yuvarlak: Ø50, 61,4, 61,8, 63,5, 70, 100 mm
Dikey yükleme sistemi	Pnömatik, yük hücreli ve yer değiştirme dönüştürücülü
Yatay yükleme sistemi	Mekanik, yük hücreli ve yer değiştirme dönüştürücülü
Servo kontrol sistemi	Gerilme ve stres kontrolü
Veri toplama	Sensör verilerini toplar
Ana çerçeve	Bileşenlerin montajı için
Yazılım	Veri toplama ve sistem kontrolü
Maks. dikey yük	5kN
Maks. yatay kesme kuvveti	5kN
Dikey yük hücresi	Aralık 5 kN, çözünürlük 1 N, doğruluk ±%0,15 FS
Yatay yük hücresi	Aralık 5 kN, çözünürlük 1 N, doğruluk ±%0,15 FS
Dikey yer değiştirme	Dijital kadranlı gösterge, aralık 12,7 mm, çözünürlük 1 μm, doğruluk 3 μm
Yatay yer değiştirme	Motor enkoderi, çözünürlük 1 μm, doğruluk 3 μm
Kesme hızı	0,00001 – 9,99999 mm/dak, kademesiz
Yazılım modülleri	Veri kaydı, standart birleştirme, standart kesme, hızlı kesme, pistonlu kesme
Güç voltajı	110–240V
Çalışma sıcaklığı	0°C – 45°C
Enstrüman boyutu	820×500×770 mm

Detay

• Ters çevrilebilir step motor sürücüsü– Artık mukavemet testi için otomatik olarak ileri geri hareket eden kesmeyi etkinleştirir.
• Normal yükleme– Pnömatik (hava basıncı ayarlı) ağırlıkları ortadan kaldırır; isteğe bağlı mekanik motor yüklemesi de mevcuttur.
• Kesme kutusu tasarımı– Farklı numune türleri için çoklu yuvarlak kutu seçeneklerine (50–100 mm çap) sahip standart kare kutular (100 mm, 60 mm).
• Dahili itme ters çevirme mekanizması– Kesme kutusu düzeneği otomatik olarak yön değiştirebilir ve birden fazla ileri/geri döngüye olanak tanır.
• Yüksek hassasiyetli yer değiştirme ölçümü– Dikey: dijital kadranlı gösterge (1 μm çözünürlük); Yatay: motor kodlayıcı (1 μm çözünürlük).
• Modüler yazılım– Önceden ayarlanmış modüller: veri kaydı, birleştirme, kesme, hızlı kesme, pistonlu kesme. Kullanıcı testleri önceden programlayabilir ve otomatik olarak çalıştırabilir.
• Kontrol arayüzü– Manuel çalıştırma (hız ayarı, hızlı hareket, durdurma) için 240×128 LCD ve dokunsal tuş takımlarına sahip ön panel. Tam bilgisayar kontrolü de desteklenmektedir.
• Kurulum ve merkezleme– Düzleştirme, kablolama, sensör bağlantısı ve dikey yükleme çubuğunu kesme kutusu girintisiyle ortalamak için ayrıntılı talimatlar.

Başvuru



• Geleneksel doğrudan kesme testleri– Tepe kesme mukavemeti parametrelerini (c, φ) elde etmek için hızlı kesme, birleştirilmiş kesme, yavaş kesme.
• Artık dayanım testleri– Şev stabilite analizi (özellikle kayma bölgesi zeminleri) için artık kesme mukavemetini (cᵣ, φᵣ) belirlemek için ileri geri kesme kuvveti.
• Jeoteknik inceleme– Temeller, eğimler ve dolgular için tasarım parametreleri sağlar.
• Araştırma ve öğretim– Üniversitelerde ve araştırma kurumlarında zemin mekaniği çalışmaları.
• Döngüsel/karşılıklı kesme çalışmaları– Mukavemet kaybı, tekrarlanan yüklemeler altında kayma sertliği değişiklikleri.

Avantajları



• Tam otomatik– Yüklemeden veri işlemeye kadar bilgisayar kontrolü, insan hatasını azaltır.
• Ölü ağırlık yok– Pnömatik normal yükleme, hantal ağırlık kullanımını ortadan kaldırarak verimliliği ve güvenliği artırır.
• Pistonlu kesme yeteneği– Yerleşik itme ters çevirme özelliği, manuel müdahaleye gerek kalmadan kalan gücü elde etmek için otomatik olarak ileri/geri kesme işlemini gerçekleştirir.
• Geniş kesme hızı aralığı– 0,00001–9,99999 mm/dak, hızlı kesmeye kadar sürünmeyi kapsar.
• Yüksek doğruluklu sensörler– Yük hücresi doğruluğu ±%0,15 FS; 1 μm yer değiştirme çözünürlüğü, sıkı araştırma gereksinimlerini karşılar.
• Çoklu kesme kutusu seçenekleri– Çeşitli toprak türleri için kare ve yuvarlak boyutlar (bozulmamış, yeniden kalıplanmış).
• Modüler yazılım– Kullanıcılar test modüllerini seçer, parametreleri önceden ayarlar ve tek tıklamayla çalıştırır.
• Esnek çalışma– Manuel ön panel kontrolü veya tam otomatik bilgisayar kontrolü.
• Kompakt tasarım– 820×500×770 mm, laboratuvar tezgahlarına uygun.

Ne Seçilmeli



Test ihtiyaçlarına göre sistemi veya aksesuarları seçin:



1. Yalnızca tepe mukavemeti (geleneksel doğrudan kesme) – Standart kesme kutusu (100×100 mm veya 60×60 mm) ve “standart kesme” veya “hızlı kesme” modülünü kullanın.



2. Artık dayanım (karşılıklı kesme) – Bu sistemin temel işlevi; “İleri geri hareket eden kesme” modülünü seçin, çevrimleri ve yer değiştirme genliğini ayarlayın.



3. Farklı numune boyutları–

- İnce taneli toprak / standart halka numuneleri: yuvarlak Ø61,8 mm kutu.

- Kaba veya bozulmuş toprak: kare 100×100 mm veya 60×60 mm.

- Talep üzerine diğer boyutlar (Ø50, Ø70, Ø100, vb.) mevcuttur.



4. Normal yükleme yöntemi – Standart pnömatik yükleme, basınçlı hava beslemesi gerektirir. Hava kaynağı yoksa mekanik motorlu yükleme seçeneğini seçin.



5. Bütçe – Tam otomatik sistem daha pahalıdır. Bütçe sınırlıysa ve ileri geri kesme veya otomatik normal yükleme gerekmiyorsa, geleneksel kaldıraç tipi doğrudan kesme aparatını düşünün.



6. Yazılım modülleri – Standart konfigürasyon, veri kaydı, birleştirme, kesme, hızlı kesme, karşılıklı kesmeyi içerir. Ek işlem sonrası veya raporlama işlevlerinin gerekli olup olmadığını onaylayın.

Süreç Akışı

Örnek: Doymuş kil üzerinde konsolide drenajsız ileri geri hareket eden kesme kuvveti (kalan mukavemet)



1. Numune hazırlama – Numuneyi kesin veya yeniden kalıplayın (örn. Ø61,8 mm yuvarlak veya 60×60 mm kare). Doygunluk (vakum veya suya daldırma), başlangıçtaki su içeriğini ve yoğunluğunu ölçün.



2. Numunenin yerleştirilmesi – Numuneyi alt kesme kutusuna yerleştirin, üst kutuyu hizalayın, gözenekli taşları ve yükleme plakasını yerleştirin. Dikey yükleme pistonunu monte edin, dikey yük hücresini ve dikey yer değiştirme dönüştürücüsünü (dijital kadranlı gösterge) bağlayın. Yükleme çubuğunu kesme kutusunun üst girintisine göre ortalayın.



3. Normal gerilimi uygulayın – Pnömatik sistem aracılığıyla hedef normal gerilimi (örn. 100 kPa) ayarlayın. Yazılımda “standart konsolidasyon modülünü” seçin; Konsolidasyon stabil hale gelinceye kadar dikey deformasyonu kaydedin.



4. Kesme parametrelerini ayarlayın –

- “Pistonlu kesme modülü”nü seçin.

- Kesme hızını ayarlayın (örn. 0,5 mm/dak).

- Kesme yönünü ayarlayın: bir yer değiştirmeye kadar ileri (örn. 5 mm), sonra geri; döngü sayısını tanımlayın.

- Durdurma koşullarını ayarlayın (örneğin toplam yer değiştirme 10 mm veya kayma gerilimi stabilizasyonu).



5. Kesmeye başlayın – Drenaj vanasını kapatın (boşaltılmamış) veya açık tutun (boşaltılmış). Testi başlatın. Yatay step motor kesme kutusunu tahrik eder. Yazılım kayma gerilimini, kayma yer değiştirmesini, dikey yer değiştirmeyi (hacim değişimi), zamanı vb. kaydeder. Gerçek zamanlı kayma gerilimi-yer değiştirme eğrisi.



6. Pistonlu kesme – İleri yer değiştirme sınırında motor otomatik olarak ters yöne döner. Birkaç döngüden sonra kayma gerilimi dengelenir; bu kalan dayanımdır.



7. Bitirme ve sökme – Kesmeyi bırakın, normal gerilimi boşaltın. Numuneyi çıkarın, kesme yüzeyini gözlemleyin, kesme kutusunu ve sensörleri temizleyin.



8. Veri işleme – Yazılım, her kayma yönü için tepe ve artık kayma gerilimlerini otomatik olarak tanımlar. Farklı normal gerilmelerdeki testler için, artık mukavemet zarfını çizin, artık sürtünme açısını φᵣ ve artık kohezyonu cᵣ hesaplayın. Test raporu oluşturun (eğriler, parametreler).



Hızlı kesme veya standart kesme için (karşılıklılık yok): "Hızlı kesme modülü" veya "standart kesme modülü" seçeneğini seçin, kesme hızını ayarlayın ve yer değiştirmeyi durdurun, arızalanana kadar tek yönde kesmeyi yapın.





Özet: BTU-DDS-5F, pnömatik normal yükleme, ileri geri hareket eden kesme, geniş bir kesme hızı aralığı ve yüksek doğruluklu sensörlere sahip tam otomatik bir doğrudan/artık kesme sistemidir. Hem geleneksel doğrudan kesme hem de artık dayanım testleri için uygundur. Seçimde numune boyutu, ileri geri hareket eden kesme ihtiyacı ve basınçlı havanın varlığı dikkate alınmalıdır. Kayma bölgesi topraklarının artık dayanımını gerektiren heyelan araştırmaları için özellikle değerlidir.
