rezonans kolon test sistemi

Ürün Açıklaması

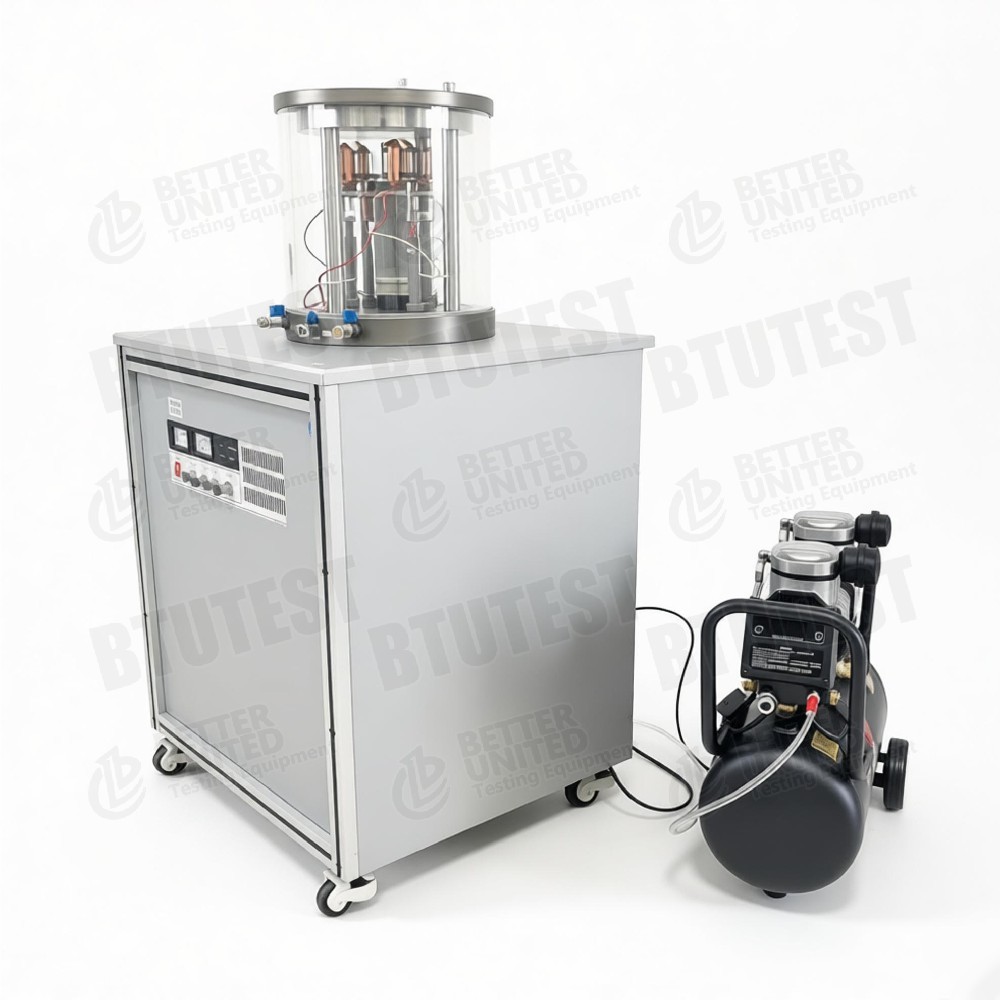

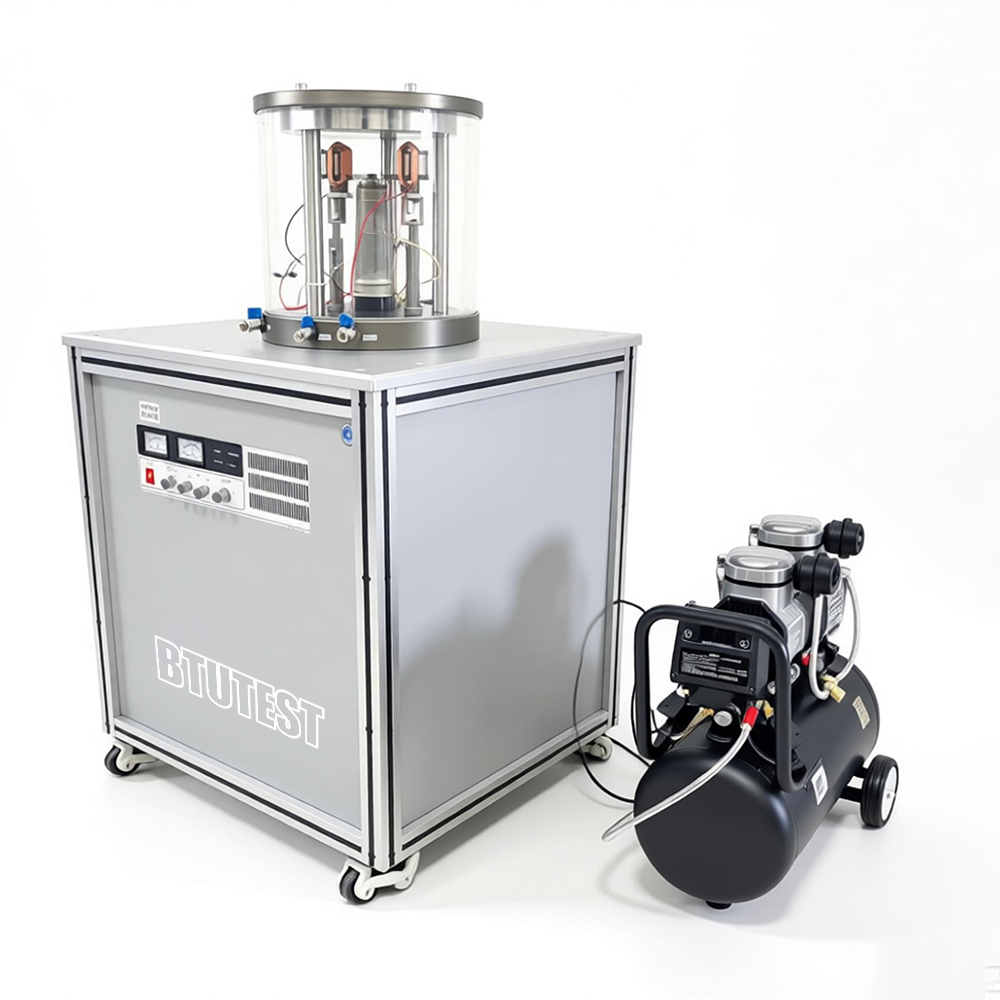

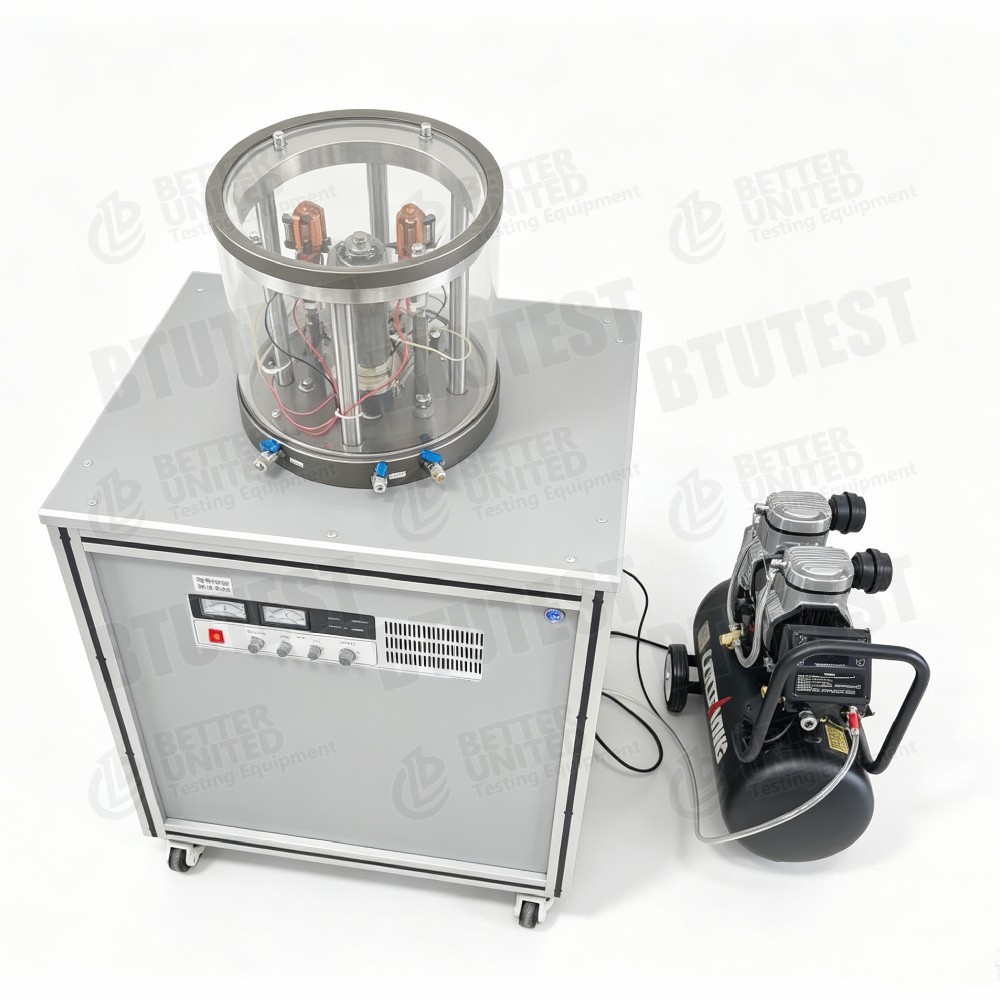

Rezonans Kolon Test Sistemi

1. Açıklama

BTU-RCA-1 birrezonans kolon test sistemiölçmek için bir zemin numunesine döngüsel burulma kuvveti uygulayandinamik elastik modül, kayma modülü ve sönüm oranıküçük şekil değiştirme koşulları altında zeminin (10⁻⁶ ~ 10⁻⁴). Sistem elektromanyetik uyarım kullanır ve hücre basıncı ve dinamik tork açısından tamamen bilgisayar kontrollüdür. Rezonans kolon testlerinin yanı sıra doymuş zeminlerin geleneksel üç eksenli konsolidasyonunu da gerçekleştirebilir.

2. Test Standartları

Genel rezonans kolon testi spesifikasyonlarına dayanarak sistem aşağıdaki standartları karşılar:

•ASTM D4015(Rezonans Kolon Yöntemi ile Kayma Modülü ve Sönümleme Oranı için Standart Test Yöntemi)

•ASTM D3999(Döngüsel Yükleme Altında Zeminin Dinamik Özellikleri için Test Yöntemi)

•JG/T120-2007(Çin İnşaat Endüstrisi Standardı – Rezonans Kolon Aparatı)

•BS EN ISO 17892-9(Geoteknik laboratuvar testleri – Döngüsel üç eksenli ve rezonans kolonu)

3. Şartname

Parametre	Şartname
Maksimum basınç odası derecesi	1,5 MPa
Hücre basıncı kontrol aralığı	0 ~ 0,9MPa
Hücre basıncı yükleme yöntemi	Pnömatik yükleme, servo oransal valf kontrolü
Hücre basıncı doğruluğu	±%0,1 FS
Toprak numunesi boyutları	Φ39,1 mm veya Φ50 mm
Uyarma türü	Elektromanyetik (4 yüksek gerilim, yüksek manyetik uyarma bobin seti)
Maksimum titreşim frekansı	300Hz
Gerinim aralığı	10⁻⁶ ~ 10⁻⁴
İvmeölçer	Dahili sabit, dengeli ivmeölçer
Dahil edilen bileşenler	Gerilim jeneratörü, sürücü amplifikatörü, 24 bit / 10 kHz yüksek frekanslı veri toplama ünitesi, kalibrasyon çubuğu ve kalibrasyon ağırlıkları
Kontrol modu	Tamamen bilgisayar kontrollü (hücre basıncı + dinamik tork)

4. Detay

•Basınç odası: Maksimum basınç 1,5 MPa, orta ila düşük basınçlı üç eksenli konsolidasyon ve doymuş zeminlerde rezonans kolon testleri için uygundur.

•Hücre basıncı kontrolü: Yüksek hassasiyetli servo oransal valf ile pnömatik yükleme, 0 ila 0,9 MPa arasında otomatik düzenlemeye olanak tanır, doğruluk ±%0,1 FS

•Uyarma sistemi: 4 bobin seti ile elektromanyetik burulma uyarımı, geniş frekans aralığı (300 Hz'e kadar) için yüksek manyetik alan ve yüksek voltaj tahriki üretir.

•Sensör: Dahili dengeli ivmeölçer (sabit), harici eklentiyi ortadan kaldırır ve tekrarlanabilirliği ve gürültü bağışıklığını artırır.

•Veri toplama: 24 bit çözünürlük, 10 kHz örnekleme hızı – küçük gerilimli dinamik yanıtların yakalanması için uygundur.

•Kalibrasyon aksesuarları: Kayma modülü ölçümlerinin periyodik olarak doğrulanması için bir kalibrasyon çubuğu ve ağırlıklarla birlikte verilir.

•Numune boyutları: Yaygın toprak türleri için iki standart çapla (39,1 mm ve 50 mm) uyumludur.

5. Başvuru

•Küçük gerinim dinamik parametre belirleme: Saha sismik tepki analizi için 10⁻⁶ ~ 10⁻⁴ gerinim aralığında kayma modülü (G) ve sönüm oranını (D) ölçer.

•Vakıf dinamik mülk değerlendirmesi: Kazıkların, makine temellerinin, trafik yüklerinin vb. titreşim tasarımı için dinamik zemin parametreleri sağlar.

•Yapıcı model doğrulama: Gelişmiş bileşen modellerinin kalibre edilmesi için küçük gerinim sertliği bozulma eğrileri elde edilir.

•Kombine üç eksenli konsolidasyon + rezonans kolon testleri: Öncelikle üç eksenli konsolidasyon gerçekleştirin, ardından konsolidasyon geriliminin dinamik özellikler üzerindeki etkisini incelemek için burulma titreşimi uygulayın.

•Araştırma ve öğretim: Geoteknik deprem mühendisliği ve zemin dinamiği konularında laboratuvar çalışmaları ve gösterimler için uygundur.

6. Avantajlar

•Tam otomatik kontrol: Hücre basıncı uygulaması, dinamik uyarım ve veri toplama bilgisayar kontrollü olduğundan operatör hatasını azaltır.

•Küçük gerilimde yüksek hassasiyet: 10⁻⁶'a kadar olan gerinim aralığı, toprağın maksimum kayma modülünü (Gmax) doğru bir şekilde yakalar.

•Yüksek frekans yanıtı: Maksimum titreşim frekansı 300 Hz, ortak rezonans kolon test bantlarını kapsar.

•Dahili ivmeölçer: Kurulum rahatsızlığını en aza indirir ve testin tekrarlanabilirliğini artırır.

•Dört elektromanyetik bobin: Saf bir burulma modu sağlayarak yeterli ve düzgün uyarma torku sağlayın.

•24 bit DAQ: Zayıf dinamik sinyallerin işlenmesi için yüksek çözünürlük ve örnekleme hızı.

•Standartlaştırılmış kalibrasyon: İzlenebilir ölçümler sağlayan kalibrasyon çubuğu/ağırlıklarıyla birlikte gelir.

7. Parametre (Bir Bakışta Tablo)

8. Ne Seçilmeli

Parametre	Değer / Spesifikasyon
Basınç odası derecelendirmesi	1,5 MPa
Hücre basınç aralığı	0 ~ 0,9MPa
Hücre basıncı doğruluğu	±%0,1 FS
Toprak numunesi çapları	39,1 mm / 50 mm
Uyarma yöntemi	Elektromanyetik (4 bobin)
Maksimum frekans	300Hz
Gerinim aralığı	10⁻⁶ ~ 10⁻⁴
İvmeölçer	Dahili dengeli
DAQ	24 bit / 10 kHz
Dahil edilen öğeler	Gerilim jeneratörü, sürücü amplifikatörü, kalibrasyon çubuğu, kalibrasyon ağırlıkları

BTU-RCA-1 tek modelli bir rezonans kolon sistemi olduğundan modeller arası seçime gerek yoktur. Ancak gereksinimlerinize uyup uymadığını görmek için aşağıdaki faktörleri göz önünde bulundurun:

Düşünce	Telkin
Gerekli hücre basıncı ≤0,9 MPa	Geleneksel topraklar için uygundur (derin olmayan, çok yüksek olmayan stres). Daha yüksek hücre basınçları için (örneğin >2 MPa), yüksek basınçlı bir rezonans kolonuna ihtiyaç vardır.
Numune boyutu eşleşmesi	Yalnızca 39,1 mm ve 50 mm çapları destekler; ince taneli ila orta kum için uygundur. Daha büyük parçacıklar, büyük boyutlu bir rezonans kolonu gerektirir.
Frekans gereksinimi	Maksimum 300 Hz, çoğu küçük gerilimli rezonans testini karşılar. Daha yüksek frekanslar için (örn. 500 Hz+) farklı bir modele ihtiyaç duyulabilir.
Üç eksenli konsolidasyon ihtiyacı	Sistem, konsolidasyon sonrası doymuş toprak testi için uygun olan geleneksel üç eksenli konsolidasyonu destekler; çoğu zemin dinamiği laboratuvarı için idealdir.
Bütçe ve otomasyon düzeyi	Tam otomatik; DAQ, amplifikatör ve komple bileşenleri içerir. Standartlaştırılmış, verimli testler gerektiren laboratuvarlar için uygun maliyetli.

Yalnızca ihtiyacınız varsabasit küçük gerinim modülü testidüşük hücre basıncıyla RCA‑1 uygun maliyetli bir seçimdir. Doymamış toprak testi veya son derece geniş bir frekans aralığı için, genişletilmiş konfigürasyonlar için üreticiye başvurun.

9. Süreç Akışı

Aşağıda tipik bir prosedür için standartlaştırılmış bir prosedür verilmiştir.rezonans sütunu testi(konsolidasyonu takiben burulma rezonansı): BTU-RCA-1 kullanılarak:

Adım 1: Numune hazırlama ve kurulum

• Gerekli boyuta (39,1 mm veya 50 mm çap) göre örselenmemiş veya yeniden kalıplanmış doymuş bir zemin numunesi hazırlayın.

• Numuneyi üç eksenli basınç odasına yerleştirin; boşluk basıncı sensörünü ve drenaj hatlarını bağlayın.

• Üst uyarma ünitesini monte edin (elektromanyetik bobin setleri önceden monte edilmiştir).

Adım 2: Sistemin doldurulması ve doyurulması

• Hava kabarcıklarını gidererek hazneyi ve hatları havası alınmış suyla doldurun.

• Yazılım otomatik olarak karşı basınç doygunluğunu gerçekleştirir ve B değerini ölçer (B≥0,95 tam doygunluğu gösterir).

Adım 3: Üç eksenli konsolidasyon

• Hedef hücre basıncını (0~0,9 MPa) ve konsolidasyon süresi/drenaj stabilitesi kriterlerini ayarlayın.

• Yazılım hücre basıncını otomatik olarak uygular ve hacim değişimini / boşluk basıncı dağılımını kaydederek izotropik veya anizotropik konsolidasyonu tamamlar.

Adım 4: Rezonans kolonu test hazırlığı

• Konsolidasyondan sonra drenajsız koşulları korumak için drenaj vanasını kapatın.

• Yazılım, numune geometrisini otomatik olarak tanımlar ve ivmeölçer sıfırlamasını ve sistemin kendi kendini kontrol etmesini gerçekleştirir.

Adım 5: Uyarma ve frekans taraması

• Uyarma voltajını (sürücü amplifikatörü tarafından çıkış) ve frekans tarama aralığını (örn. 10~300 Hz) ayarlayın.

• Elektromanyetik bobinler döngüsel burulma kuvveti uygular; ivmeölçer tepkiyi izler.

• Yazılım otomatik olarak frekansı tarar verezonans frekansı(en yüksek hızlanma tepkisine karşılık gelen frekans).

Adım 6: Kayma modülünü ve sönüm oranını hesaplayın

• Yazılım, rezonans frekansından, numune boyutlarından, eylemsizlik momentinden vs. hesaplar.kesme modülü Gmevcut hücre basıncında.

•sönümleme oranı Drezonans zirvesinden yarım güç bant genişliği yöntemi kullanılarak hesaplanır.

• G‑γ ve D‑γ bozunma eğrilerini elde etmek için ölçümler farklı gerinim seviyelerinde (uyarı kuvveti değiştirilerek) tekrarlanabilir.

Adım 7: Hücre basıncını veya gerinim seviyesini değiştirin

• Gerekirse hücre basıncını boşaltın veya farklı bir hücre basıncına geçin ve farklı stres koşulları altında dinamik parametreler elde etmek için Adım 4-6'yı tekrarlayın.

8. Adım: Sonlandırma ve veri işlemeyi test edin

• Yazılım tüm tarama eğrilerini, rezonans frekanslarını, G ve D değerlerini otomatik olarak kaydeder.

• Son işleme modülü, Gmax, sönüm oranına karşı gerinim veya hücre basıncı grafiklerini içeren bir test raporu oluşturur.

Adım 9: Temizlik ve bakım

• Hücre basıncını boşaltın, basınç odasını boşaltın ve numuneyi çıkarın.

• Hatları ve basınç odasını temizleyin; sensörleri ve bobinleri kontrol edin.

Not: BTU-RCA‑1 yazılımı sihirbazla çalışan bir arayüz sağlar; çoğu adım tek tıklatma işlemiyle otomatik olarak çalıştırılabilir.
