Otomatik Doymamış Doğrudan Kesme Aparatı

Ürün Açıklaması

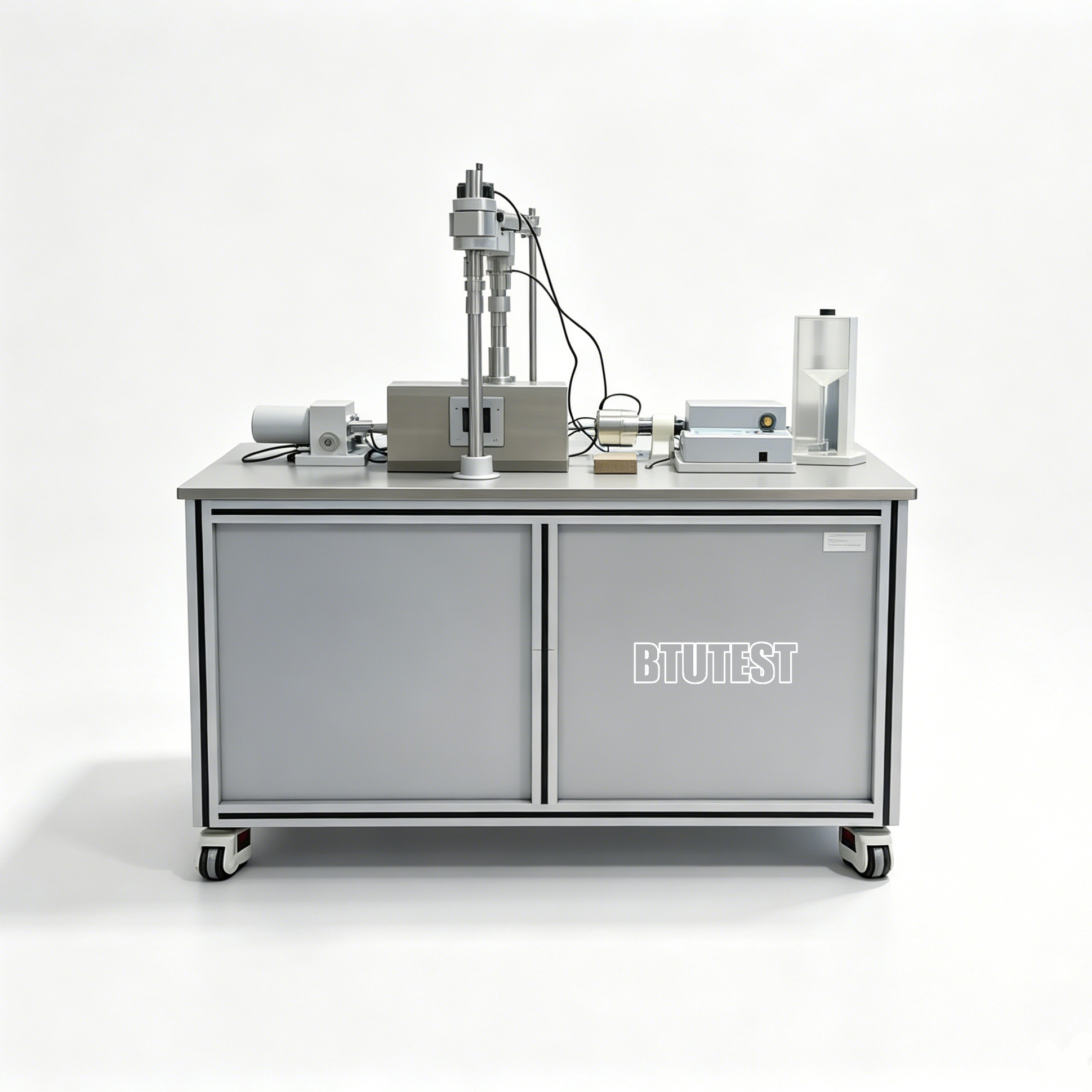

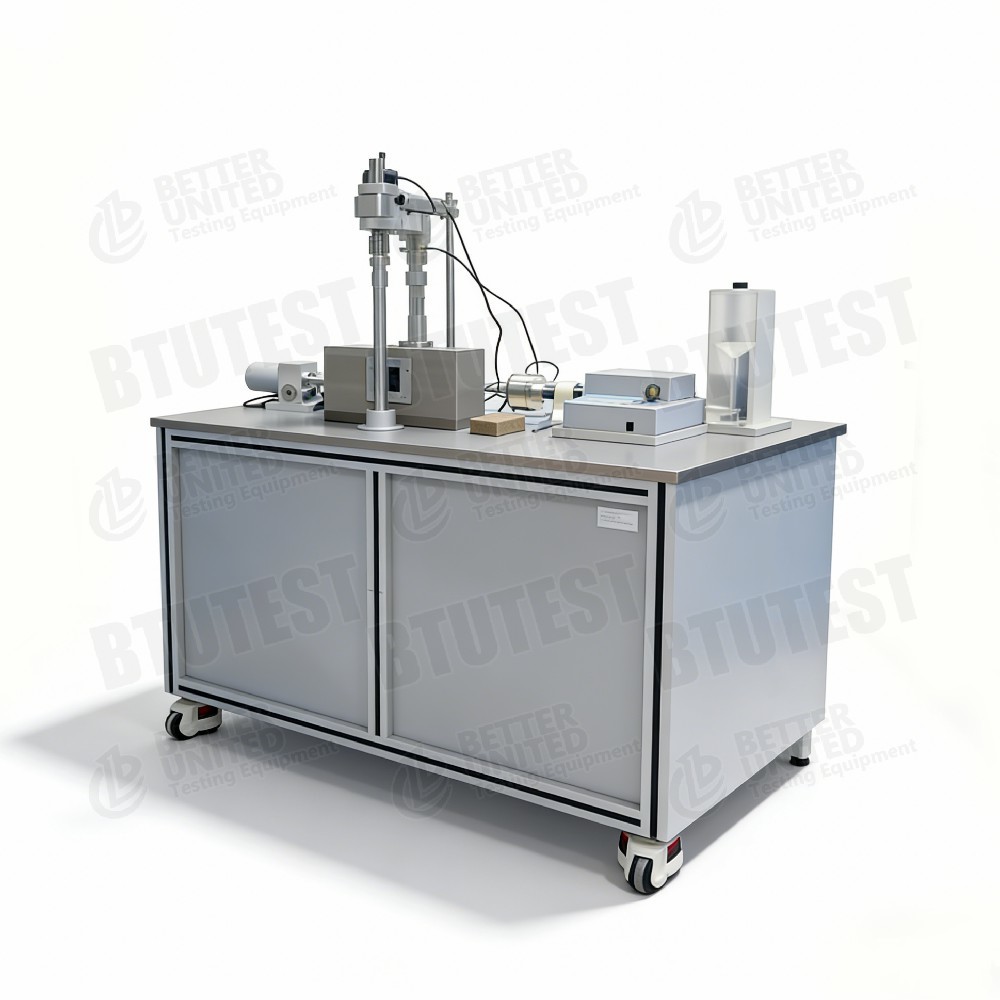

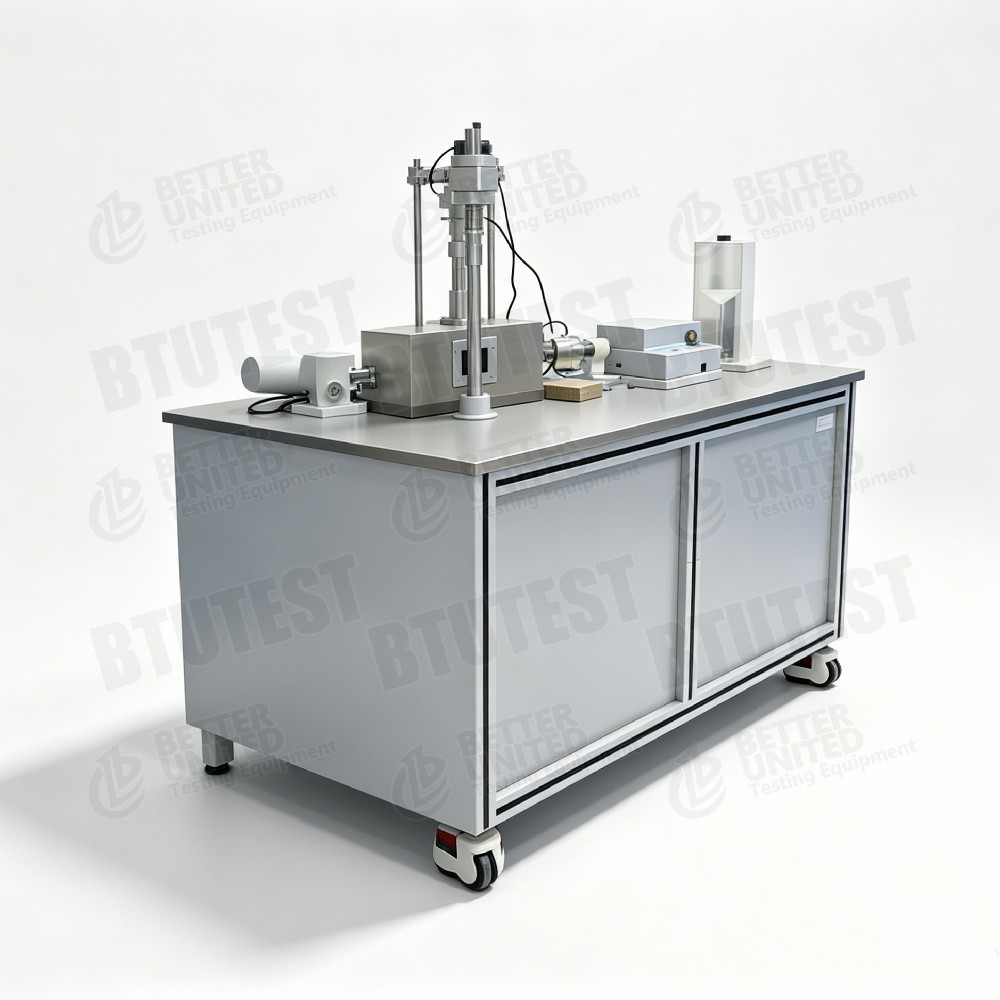

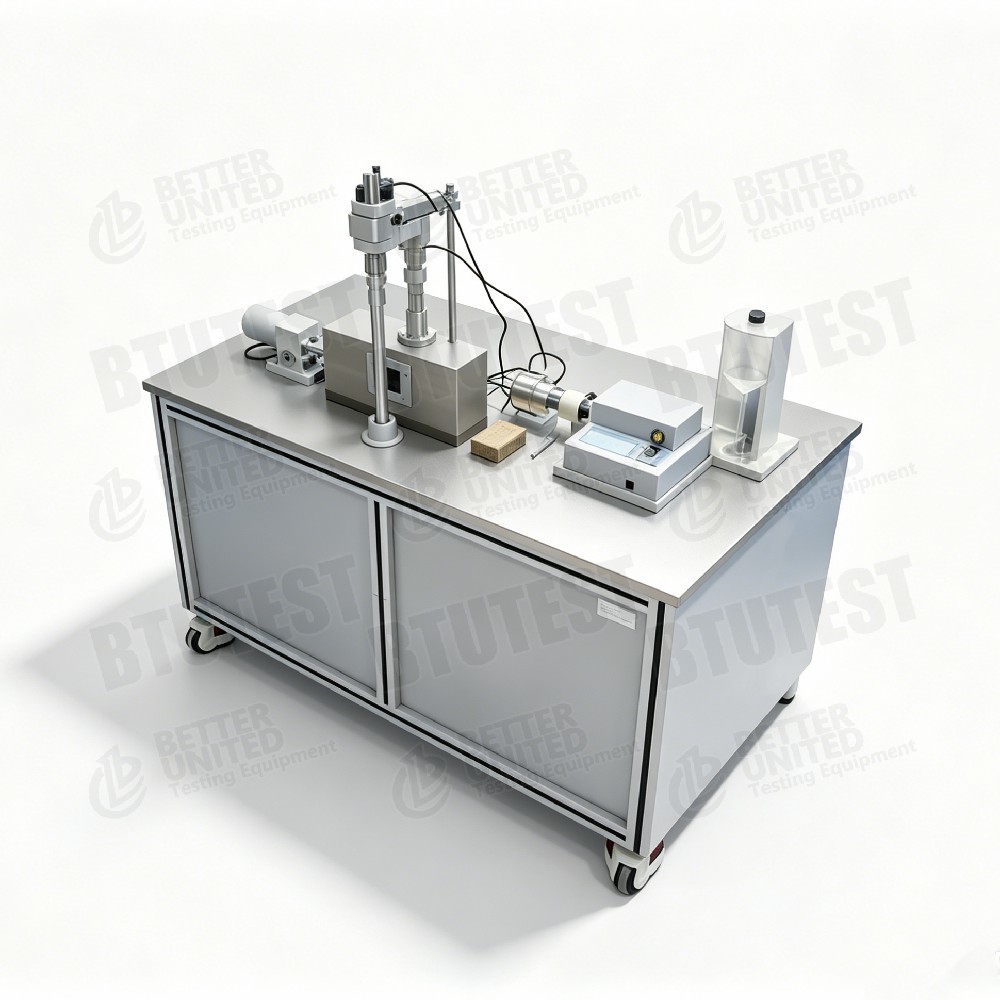

Tam otomatik doymamış doğrudan kesme cihazı

Açıklama

Bu ekipmanTam otomatik doymamış doğrudan kesme cihazı, modellerBTU-2UveBTU-2UM, Farklı emme koşullarında doymamış toprakların kesme dayanıklılığı parametrelerini belirlemek için kullanılır.Yüksek hassasiyetli sensörler ve otomatik kabarcık akıtma cihazı ile donatılmıştır., ve bir seçenek olarak sıcaklık kontrolünü destekler.

AnaFYemekler:

• Örnek boyutu: Ø61.8×H20 mm (diğer boyutlar isteğe bağlıdır).
• Normal yükleme: 2U ¥ 0-400 kPa otomatik kontrol; 2UM ¥ 0-3200 kPa otomatik kontrol.
• Normal kayma: 0-12,7 mm, doğruluk 0,003 mm, çözünürlük 0,001 mm.
• Yatay kesme kuvveti: 2U ± 5 kN yük hücresi; 2UM ± 10 kN yük hücresi, doğruluk ± 0,1% FS.
• Kesme hızı: 0.0001-6 mm/min, adımsız ayarlama.
• Gözenek su basıncı: 0-0,1 MPa, doğruluk 0,1 kPa, çözünürlük 0,1 kPa.
• Gözenek hava basıncı: 0-0,9 MPa, doğruluk 1 kPa.
• Hacim değişikliği ölçümü: 0-100 mL, doğruluk ±0.01 mL, çözünürlük 0.001 mL.
• Seramik disk: 500 kPa yüksek hava girişi, ABD'den ithal edilmiştir.
• Kontrol yöntemi: 16 tuşlu membran klavye + 240×128 LCD.
• Alım ve işleme yazılımı: Veri kayıt cihazı ve Windows yazılımını içerir.
• Özel özellik: Seramik diskin altındaki kabarcıkları akıtmak ve yayılmış havanın hacmini ölçmek için tamamen otomatik yayılmış hava akıtma cihazı.
• İsteğe bağlı: Sıcaklık kontrol sistemi (5-40 °C).

Test Standartları (Uluslararası)

ASTM D3080(Doğrudan kesme testi)

ASTM D5298(Süpürme ölçümü)

ASTM D6836(Aks translasyon tekniği de dahil olmak üzere doymamış toprak test yöntemleri)

ISO 17892-10(Doğrudan kesme testi)

BS 1377-7(Doğrudan kesme testi)

ASTM D7608(Kalan sertlik ‡ referans için)

Ekipman, matrik emmeyi eksen dönüşüm tekniği kullanarak kontrol eder ve doymamış toprak testleri için yukarıdaki standartların temel gereksinimlerini karşılar.

Spesifikasyon

Ayrıntılar

• Eksen çeviri tekniğiPorlu su basıncını (u_w = 0 veya denetlenmiş) korurken, matrik emmenin bağımsız kontrolünü sağlayan porlu hava basıncını (ua) uygulayabilir.
• Yüksek hava girişi olan seramik disk- 500 kPa hava giriş değeri (ihraç), 0-500 kPa aralığında emmeyi kontrol edebilen, çoğu doymamış toprak test ihtiyacını karşılayan.
• Difüzyonlu hava yıkama cihazı- Keramik diskin altında toplanan hava kabarcıklarının tamamen otomatik olarak periyodik olarak akıtılması, su yollarının tıkanmasını önlemek ve istikrarlı emme kontrolünü sağlamak;Ayrıca drenaj düzeltmesi için yayılmış havanın hacmini ölçer.
• Normal yük farkı- Evet.
• 2U: sığ doymamış topraklar veya düşük stresli testler için uygun maksimum normal stres 400 kPa.
• 2UM: maksimum normal stres 3200 kPa, derin doymamış toprakları veya yüksek stres koşullarını simüle edebilir.
• Yatay kesme gücü2U: 5 kN (maksimum kesme gerginliği ~1.67 MPa); 2UM: 10 kN (~3.3 MPa), yüksek dayanıklılık veya kaba tohumlu topraklar için uygundur.
• Yüksek hassasiyetli hacim ölçümüHacim değişikliği çözünürlüğü 0.001 mL, doymamış topraklarda küçük drenaj / emilim değişikliklerini izlemek için idealdir.
• Sıcaklık kontrol seçeneğiDoldurulmamış toprak sertliği üzerindeki sıcaklık etkilerini incelemek için 5-40 °C sistemi.
• Yazılım fonksiyonlarıOtomatik veri alımı, gerçek zamanlı eğri görüntüleme, kesme sertliği parametrelerinin hesaplanması.

Uygulama

• Doymamış eğim sabitliğiYağmurdan kaynaklanan toprak kayması analizi için c′, φ′, φb'yi farklı net normal stresler ve emiler altında belirlemek.
• Genişleyici ve katlanabilir topraklarSüpürme (su içeriği) değişikliklerinin kesme sertliği üzerindeki etkisini incelemek.
• Çöplük kapaklarıDoldurulmamış toprağın mekanik davranışını değerlendirin.
• Alt sınıflar ve temellerKapiler bölgesinin üzerindeki topraklar için sertlik parametrelerini elde edin.
• Derin doymamış topraklar2UM modeli, derin toprak katmanları veya yüksek dolgular için uygun olan 3,2 MPa'ya kadar normal gerilimleri simüle edebilir.
• Sıcaklık etkisi çalışmaları¢ Temperatür-süpme-gücü koplamasını incelemek için isteğe bağlı bir sıcaklık kontrol sistemi (örneğin, jeotermal, nükleer atık tahliyesi).

Avantajlar

• Tam otomatik emme kontrolüAxis-translation, otomatik bir yayılmış hava akış cihazı ile birleştirildiğinde, uzun süreli istikrarlı emme kontrolünü sağlar.
• Yüksek hassasiyetli ölçüm¢ Yer değiştirme 0,001 mm, hacim değişimi 0,001 mL, gözenek su basıncı 0,1 kPa ¢ araştırma derecesi gereksinimlerini karşılar.
• İki model geniş bir stres aralığını kapsarGeleneksel doymamış topraklar için 400 kPa, derin yüksek stresli topraklar için 3200 kPa.
• Yüksek kesme gücü seçeneği2UM, yüksek dayanıklılıklı veya kaba toprakları test etmek için 10 kN yatay kuvvet sağlar.
• Otomatik yayılmış hava akışı- El müdahalesini ortadan kaldırır, test sürekliliğini sağlar ve veri güvenilirliğini artırır.
• Yüksek çözünürlüklü hacim ölçümü0.001 mL, drenaj / emilim sırasında küçük hacim değişikliklerini doğru bir şekilde yakalar.
• Sıcaklık kontrol seçeneği️ Temperatür-süpürme-gücü koplamasını incelemek için isteğe bağlı 5-40 °C modülü.
• Kolay çalıştırmaTam otomatik test prosedürleri için Windows yazılımı ile zarlı klavyeler + LCD ekran.

Neyi Seçmeliyiz?

Test gereksinimlerine göre modeli seçin:

Not: Farklı bir numune boyutu ( Ø61.8 mm'den farklı) gerekirse, özel kesme kutuları üreticiden sipariş edilebilir.

Süreç Akışı

Örnek:Doymamış doğrudan kesme testi (birleştirilmiş boşaltılmış, net normal gerilimi ve emimi kontrol eden)BTU-2U ya da 2UM kullanarak.

• Seramik disk hazırlama

500 kPa'lık seramik diski havalandırılmamış suda ıslatın ve doymak için vakum uygulayın (hava kabarcıklarını çıkarın).

Seramik diski kesme kutusunun tabanına yerleştirin, iyi bir mühürlenme sağlayın.

• Örnek hazırlama

Bozulmamış doymamış toprağı kesin veya Ø61.8×20 mm kesme halkası kullanarak yeniden şekillendirilmiş numune hazırlayın.

İlk su içeriğini ve yoğunluğunu ölçün.

• Örnek kurulumları

Örneği seramik diske yerleştirin, daha sonra gözenekli taş ve yükleme plakalarını yerleştirin.

Üst kesme kutusunu monte edin ve montajı doğrudan kesme cihazına yerleştirin.

Poro hava basıncı hattını (kısma kutusunun üst kısmına) ve poro su basıncı sensörünü (sırmalı disk altında) bağlayın.

Hacim değişimi ölçüm sistemini bağlayın (drenaj hattına).

• Süpürge uygulayın.

Görevi hava basıncı (örneğin, 100 kPa) gözenek hava basıncı denetleyicisi aracılığıyla uygulanır.

İdrenaj hattı atmosfer açıktır., yani matrik emme s = ua = 100 kPa.

Otomatik yayılmış hava yıkama cihazını çalıştırın (periyodik yıkama), drenaj dengelenene kadar ses değişikliğini kaydedin.

• Net normal gerilim uygulanır

Otomatik normal yükleme sistemi aracılığıyla hedef net normal gerilim σ_net (örneğin, 200 kPa) uygulanır.

Toplam normal gerilim σ = σ_net + ua = 300 kPa.

Birleştirme istikrarlı olana kadar normal kaydırma kaydedin.

• Kesme parametrelerini ayarlayın

Yazılımda kesme hızını ayarlayın (örneğin yavaş kesme için 0,02 mm/dakikada veya hızlı kesme için 0,8 mm/dakikada).

Kesme kayma sınırını belirleyin (örneğin, 6 mm).

"Standart kesme modülü" veya "hızlı kesme modülü" seçin.

• Kürtmeye başla.

Kesme kutusunu hareket ettirmek için yatay adım motorunu çalıştırın.

Yazılım yatay kesme kuvveti, yatay yer değiştirme, normal yer değiştirme, hacim değişikliği, gözenek su basıncı ve zamanı gerçek zamanlı olarak kaydeder.

Grafik kesme gerginlik kaydırma eğrisi.

• Durdurma durumu

Önceden ayarlanmış kesme kaydırılmasına ulaştığında veya açık bir zirve kesme gerilim düşüşünden sonra otomatik olarak durur.

• Çıkarma ve temizleme

Normal kuvveti boşalt, gözenek hava basıncını serbest bırak.

Örneği çıkarın, kesme kutusunu ve seramik diski temizleyin.

Seramik diskin altındaki hatları temizlemek için akıtma cihazını çalıştırın.

• Verilerin işlenmesi

Yazılım, en yüksek kesme gerilimini (veya kalıntı kesme gerilimini) hesaplar.

Sabit emme ve değişen net normal stres için, etkili stres kuvveti parametrelerini elde etmek için Mohr-Coulomb zarfını çizin.

Sabit net normal gerilim ve değişken emme için φb hesaplanır.

Test raporunu oluştur.

Özet:BTU-2U/2UM, emme kontrolü için eksen dönüşümünü kullanan, otomatik bir yayılmış hava akış cihazı ve yüksek hassasiyetli sensörlerle donatılmış tamamen otomatik doymamış doğrudan kesme cihazlarıdır.2U, geleneksel doymamış topraklar için uygundur (max. normal stres 400 kPa), 2UM ise yüksek stresli derin doymamış topraklar için tasarlanmıştır (max. 3200 kPa). Her ikisi de isteğe bağlı bir sıcaklık kontrol sistemini destekler.,Seçim öncelikle gerekli normal stres aralığına ve kesme kuvveti kapasitesine dayanmalıdır.
