Otomatik Şeffaf Direkt Kesme Aparatı

Ürün Açıklaması

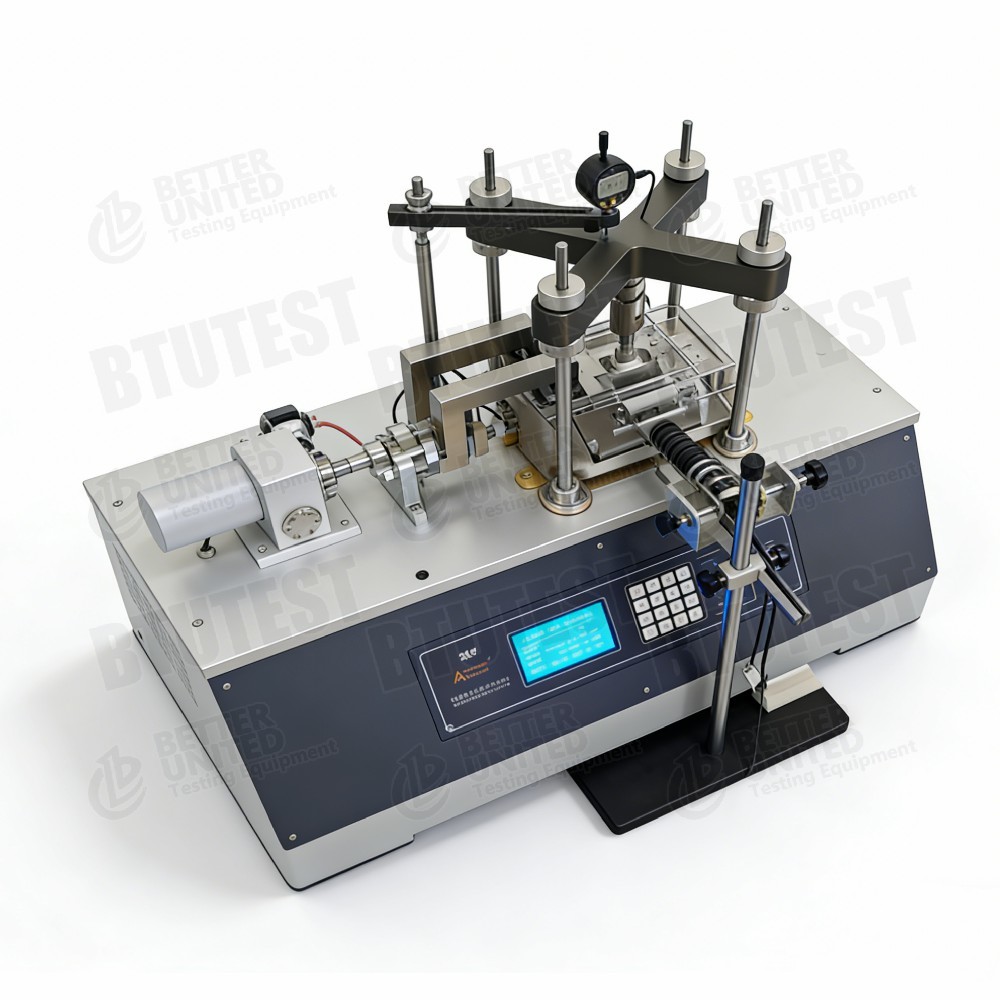

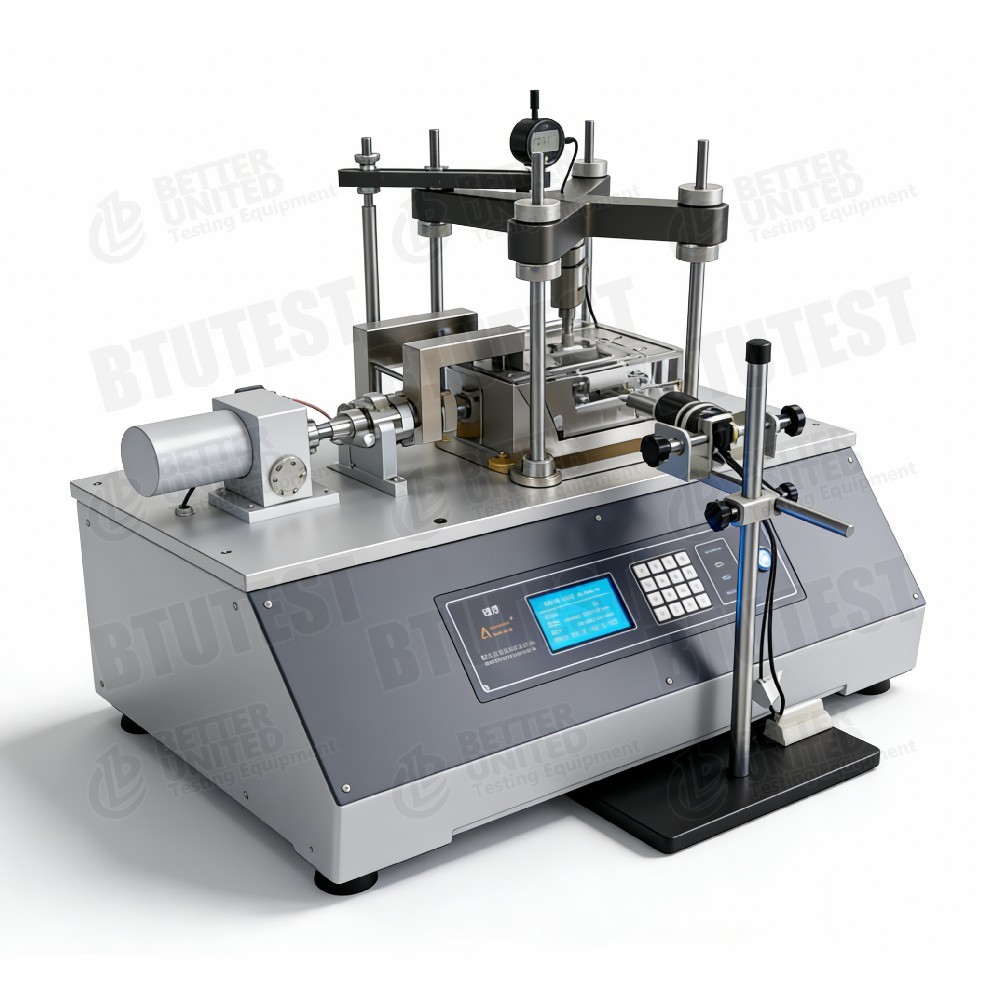

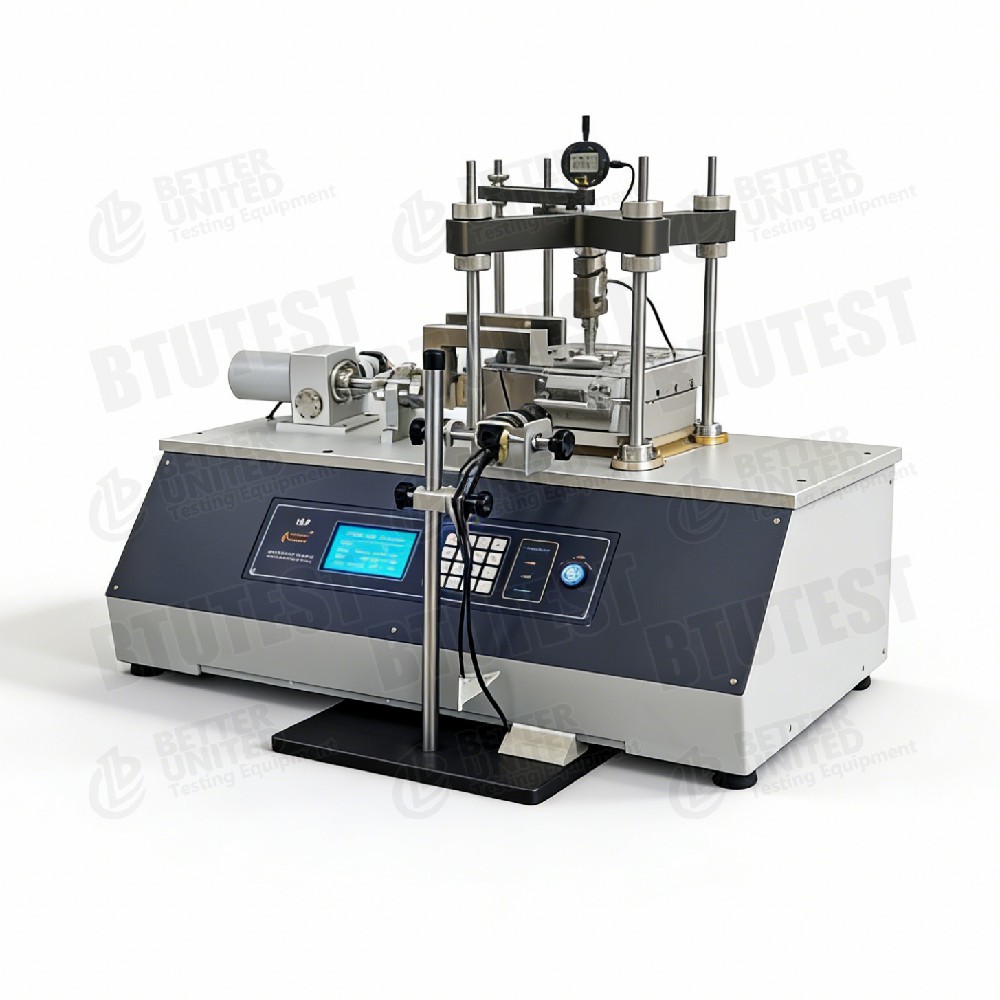

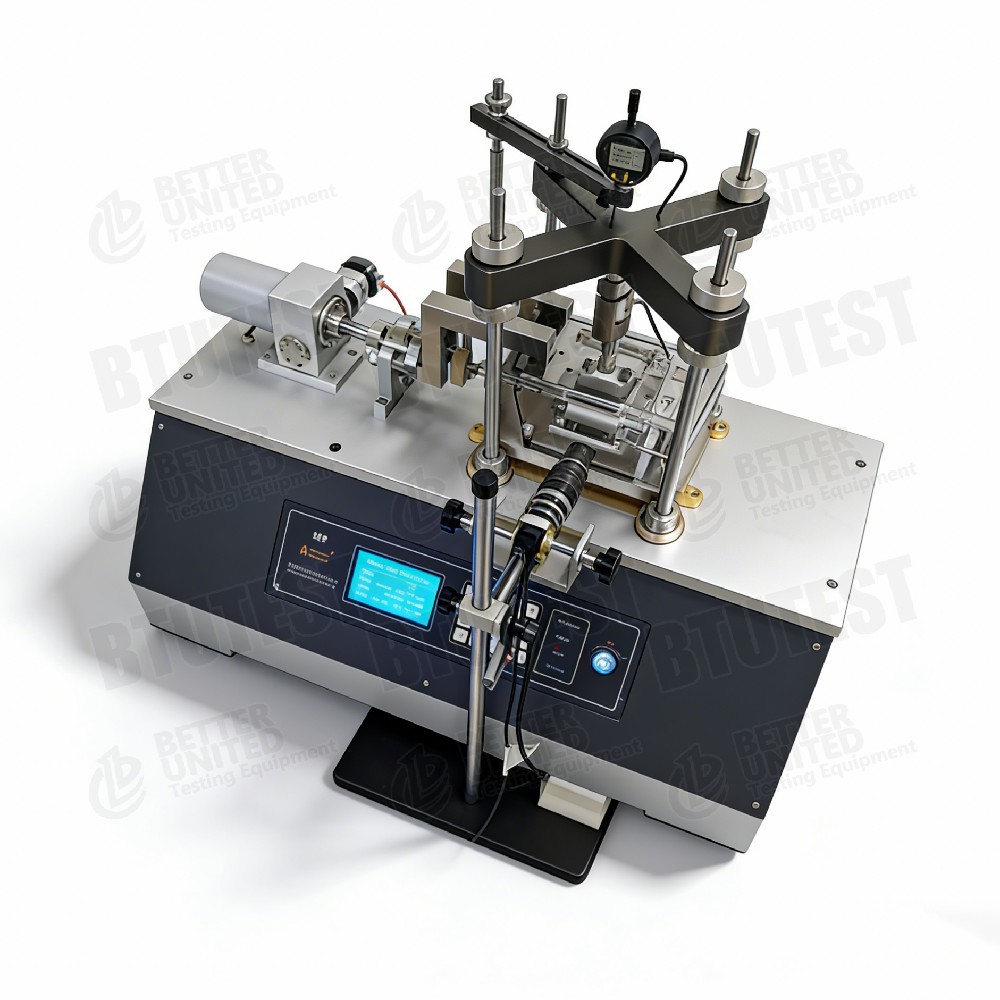

Tam otomatik şeffaf doğrudan kesme cihazı

Açıklama

Bu ekipmanTam otomatik şeffaf doğrudan kesme cihazı (şeffaf toprak doğrudan kesme cihazı), modelBTU-TDSA-10F.Özellikle şeffaf toprağın (veya şeffaf jeomateriallerin) mikro-mekanik davranışını gözlemlemek için tasarlanmıştır.Şeffaf bir kesme kutusu kullanır ve iç deformasyonları doğrudan gözlemlemek için optik sistemlerle birleştirilebilir, parçacık hareketleri, kesme bandı evrimi ve kesme sırasında diğer mikroskobik fenomenler.

Ana fonksiyonlar şunlardır:

• Şeffaf toprak üzerinde standart konsolide, standart kesme, hızlı kesme ve döngüsel kesme testleri
• Doğrudan kesme reolojik (sürünme) testi
• Sahte dinamik kesme testi (pozitif/negatif kesme gerginliği kontrolü)
• Arayüz kesme testi
• Mikroskopik ölçekte jeomateriallerin konsolide edilmesi ve kesilmesi testleri

Ana özellikler:

• Şeffaf kesme kutusu (karesi 100 mm ve 60 mm); hem üst hem de alt numuneler doygunluğu korumak için suya daldırılır
• Dikey yükleme sistemi: maksimum normal kuvvet 5 kN, doğruluk ±0.1% FS
• Yatay yükleme sistemi: 0-5 kN, doğruluk ±0.1% FS, kesme hızı 0.00001-9.99999 mm/min adımsız
• Dikey yer değiştirme: aralığı 0-12,7 mm, çözünürlüğü 0,01 mm, gerçek zamanlı bilgisayar edinimi
• Servo geri bildirim ile yazılım kontrollü tamamen otomatik yükleme
• Bilgisayara dayalı bir veri toplama ve kontrol yazılımı içerir

Test Standartları (Uluslararası)

• ASTM D3080 ((Doğrudan kesme testi)
• ASTM D5321 ((Arayüz kesimi)
• ASTM D6528 ((basit kesme ¢ benzer ilke)
• ASTM D7608 ((Kalan dayanıklılık)
• ISO 17892‐10 (Direct shear test)
• BS 1377-7 (Doğrudan kesme testi)

Şeffaf toprak, doğal toprakları simüle etmek için kullanılan fiziksel bir model malzemesi olduğundan, test yöntemleri genellikle doğal topraklar için uygulanır.Şeffaf tasarım öncelikle mikroskopik gözlem için ve mekanik test gereksinimlerini değiştirmez.

Spesifikasyon

Ekran görüntüsüne göre:

Ayrıntılar

• Şeffaf kesme kutusu️ Optik sistemlerin (kameralar, mikroskoplar, PIV) numunenin içini doğrudan gözlemlemesini sağlayan şeffaf malzemeden (örneğin akrilik veya yüksek dayanıklı cam) yapılmıştır.Hem üst hem de alt numuneler, şeffaf toprağın doymuş kalması ve kırılma endeksi uyumsuzluğunun önlenmesi için suya daldırılır..
• İki kutu boyutuFarklı model ölçeklerine uyum sağlamak için 100 mm ve 60 mm kare kesme kutuları sağlar.
• Arayüz kesme kutusu- Seçilebilir veya standart, şeffaf toprak ve yapılar (örneğin, şeffaf levhalar, model piller) arasındaki arayüz sürtünmesini incelemek için kullanılır.
• Servo geri bildirim kontrolü- Hem normal hem de yatay yükleme, hassas bir gerginlik veya gerginlik yolu uygulaması için kapalı döngü servo motor kontrolünü kullanır.
• Sahte dinamik kesme testi Döngüsel veya dinamik yüklemeyi simüle etmek için pozitif/negatif kesme gerginliği kontrolü (örneğin, döngüsel kesme yönünün tersine çevrilmesi) yapabilir.
• Mikroskobik konsolidasyon ve kesme• Şeffaf toprak ve optik gözlem ile birleştirildiğinde, parçacık ölçeği konsolidasyon sıkıştırma ve kesme deformasyon mekanizmalarını incelemeye olanak tanır.
• Yüksek hassasiyetli yer değiştirme ölçümüVertikal yer değiştirme çözünürlüğü 0.01 mm (10 μm), mikroskopik deformasyon gözlem gereksinimlerini karşılar.
• Yazılım fonksiyonları- Tam otomatik veri alma ve kontrol, gerçek zamanlı eğri görüntüleme, birden fazla test modülünü destekleme.

Uygulama

• Şeffaf toprak testiDoğal kum veya kil simülasyonu için şeffaf toprak kullanmak; iç deformasyonu, kesme bandı gelişimini, parçacık rotasyonunu incelemek için optik gözlemle (örneğin, PIV) birlikte,ve diğer mikroskopik mekanizmalar.
• Temeller ve tabanlarKırkma sırasında yığın temellerinin veya sığ ayakların etrafındaki toprak yer değiştirme alanlarını gözlemleyin.
• Eğitimin istikrarıEğiliş kesimi arızalarını simüle etmek ve kayma yüzeylerinin oluşumunu ve evrimini gözlemlemek.
• Arayüz kesimiToprak yapısı etkileşimlerini incelemek (duruş duvarları, borular, jeomembranlar).
• Döngüsel ve dinamik yüklemeDeformasyon birikimini ve deprem veya dalga yükü altında dayanıklılık bozulmasını incelemek (pseudodinamik kesme).
• Sürünen davranış¢ Uzun süreli yükleme altında reolojik davranış gözlemlenir.
• Öğretim gösterileriGeoteknik öğretimi için toprağın kesme başarısızlığı sürecini görsel olarak gösterin.

Avantajlar

• Görüntülenmiş tıraş süreci✓ Optik bir sistemle birleştirilen şeffaf kesme kutusu, iç örnek deformasyonunun doğrudan gözlemlenmesini sağlar.Geleneksel doğrudan kesme cihazlarının sınırlamalarının üstesinden gelmek (sadece dış yüzeyleri veya artan artan yüzeyleri gözlemleyebilir).
• İki kutu boyutu100 mm ve 60 mm kutular farklı araştırma ölçekleri için esneklik sağlar.
• Doymuş ortamÜst ve alt örnekler, şeffaf toprağın tamamen doymuş kalması ve optik görüntülemeyi engelleyebilecek hava kabarcıklarından kaçınmak için suya daldırılır.
• Tamamen otomatik servo kontrolüYüksek hassasiyetli yükleme; programlanabilir karmaşık stres yolları (siklik, sürünme, pozitif/negatif gerginlik vb.).
• Sahte-dinamik kesme- Pozitif/negatif alternatif gerginlik kontrolü yapabilir, gerçek sismik veya dalga yükünü daha yakından simüle edebilir.
• Arayüz kesme yeteneğiToprak yapısı arayüzü çalışmalarına da uygulanabilir.
• Mikroskobik gözlemle uyumluPIV ve diğer tekniklerle birleştirildiğinde, yer değiştirme alanları, gerim alanları vb. gibi zengin veriler sağlar.
• Çok fonksiyonelStandart doğrudan kesme, hızlı kesme, döngüsel kesme, sürünme, arayüz kesme ve mikroskopik gözlemleri tek bir enstrümana entegre eder.

Neyi Seçmeliyiz?

Uygulamayı veya yapılandırmayı test gerekliliklerine göre seçin:

Süreç Akışı

Örnek:Şeffaf toprak üzerinde standart doğrudan kesme testi (hızlı kesme, PIV gözlemle)

• Şeffaf toprak hazırlığı
  • Doymuş şeffaf toprak hazırlamak için, şeffaf katı parçacıkları (örneğin, erimiş kuvars) eşleşen kırılma endeksine sahip bir gözenek sıvısı (genellikle karıştırılmış bir yağ) ile karıştırın.
  • Şeffaf toprağı alt 100 mm kare kesme kutusuna yerleştirin ve yüzeyi düzleştirin.

• Kesme kutusu ve optik sistemini monte edin
  • Kesme kutusu montajını doğrudan kesme yükleme pozisyonuna yerleştirin.
  • Şeffaf üst kesme kutusunu yerleştirin; hem üst hem de alt numuneler gözenek sıvısına batırılır (doymayı korur).
  • Bir kamerayı (örneğin, CCD) ve ışık kaynağını bir bilgisayara bağlı kesme kutusunun yanına veya üzerine yerleştirin.
  • Dikey yükleme plağı ve hareket sensörü monte edin.

• Normal baskı uygulayın
  • Hedef normal gerilimi (örneğin, 100 kPa) yazılım yoluyla ayarlayın; Servo sistemi otomatik olarak uyguluyor ve sabit gerilimi koruyor.
  • Normal yer değiştirme (güçlenme) sabit olana kadar kaydedilmelidir.

• Kesme parametrelerini ayarlayın
  • Yazılımda, "Hızlı kesme modülü" veya "Standard kesme modülü" seçin.
  • Kesme hızını ayarlayın (örneğin 0,8 mm/min).
  • Kesme kayma sınırını belirleyin (örneğin, 6 mm).
  • Optik alım yazılımı (örneğin, PIV) başlatın ve görüntü yakalamaya hazırlanın.

• Kürtmeye başla.
  • Kesme kutusunu hareket ettirmek için yatay yükleme sistemini başlatın.
  • Bilgisayar kesme kuvvetini, kesme hareketini, normal hareketini ve zamanı gerçek zamanlı olarak kaydeder.
  • Aynı anda, belirlenmiş bir kare hızı ile şeffaf toprağın içindeki parçacık hareketinin görüntülerini yakalayın.

• Senkronize gözlem
  • PIV yazılımı, yer değiştirme alanlarını, gerilme alanlarını, kesme bandı konumunu ve diğer mikroskobik parametreleri hesaplamak için görüntü dizisini işler.
  • Mekanik eğriyi mikroskopik deformasyon görüntüleriyle zamanla senkronize edin.

• Durdurma durumu
  • Önceden ayarlanmış kesme kaydırılmasına ulaştığında veya açık bir zirve kesme gerilim düşüşünden sonra otomatik olarak durur.

• Çıkarma ve temizleme
  • Normal kuvveti boşaltın, kesme kutusunu çıkarın, şeffaf toprağı ve gözenek sıvısını temizleyin (doğru atma / geri dönüşüm için not alın).

• Verilerin işlenmesi
  • Yazılım, en yüksek kesme gerginliğini hesaplar ve kesme gerginliği yer değiştirme eğrisini çizer.
  • PIV analizi sonuçlarıyla birleştirilerek kesme bantının kalınlığı, parçacık dönüş açıları, yerel gerginlik ve diğer mikroskobik bilgiler elde edilir.
  • Test raporunu oluşturun (mekanik eğriler ve görüntü analizi sonuçları dahil).

Döngüsel veya sahte-dinamik kesme için: Pozitif/negatif gerginlik amplitudunu ve döngü sayısını ayarlayın; yazılım yön tersini otomatik olarak kontrol eder.
Karşılık kesme için: Karşılık kesme kutusu ile değiştirin ve yapı malzemesini (örneğin, şeffaf bir akrilik levha) kesme kutusunun bir tarafına sabitleyin.

Özet:BTU-TDSA-10F, şeffaf bir kesme kutusu ve servo kontrolü ile tam otomatik şeffaf bir doğrudan kesme cihazıdır.sahte-dinamikAna avantajı, iç deformasyonun görselleştirilmesidir, bu da mikro-geomekanik, arayüz davranış çalışmaları, öğretim gösterileri ve daha fazlası için uygundur.Seçim, numune boyutunu (100 mm / 60 mm) ve arayüz kesme gerekip gerekmediğini göz önünde bulundurmalıdır.Optik gözlem sistemi (kamera, ışık kaynağı, PIV yazılımı) kullanıcı tarafından ayrı satın alınmalıdır.
