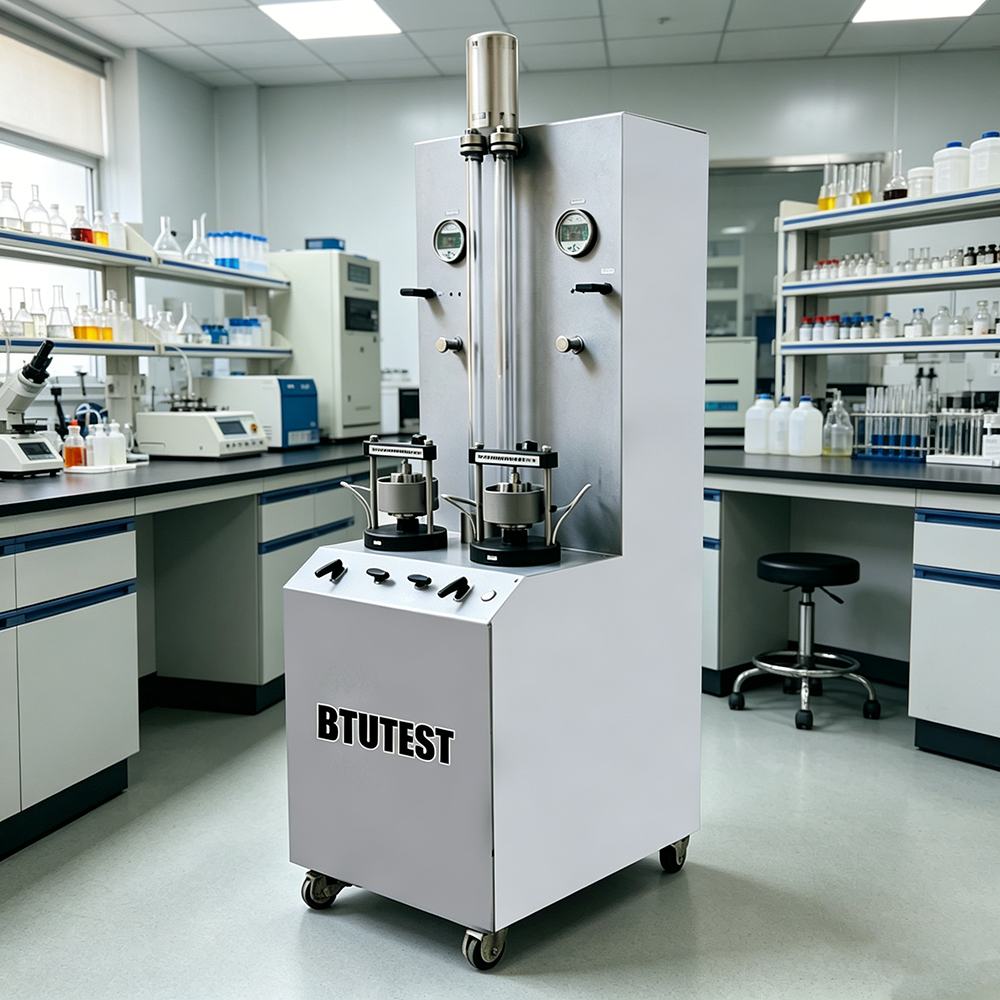

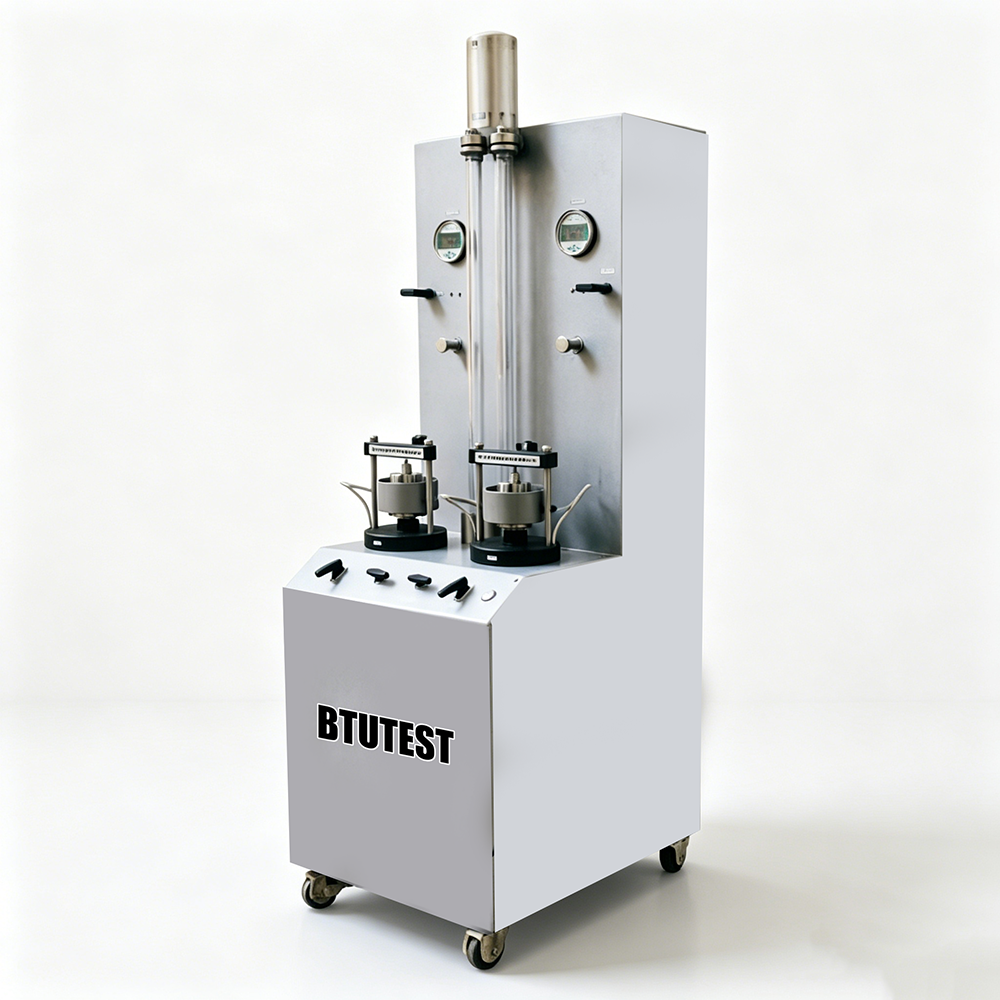

çift ​​çeteli değişken kafalı otomatik geçirgenlik ölçer

Ürün Açıklaması

Açıklama

BTU-STC-2AP çift band değişken başlı otomatik permeametre, konsolide ve geçirgenlik testini entegre eden bir laboratuvar cihazıdır.Aynı anda birleştirme basıncı ve sızıntı basıncı uygulayabilir, değişken baş yöntemi kullanılarak toprak numunelerinin geçirgenlik katsayısı ölçülür.Araç, yerleşik bir çok kanallı 16 bitlik AD alma ünitesi ve özel veri alma ve işleme yazılımı içerir., su seviyesi değişikliklerinin ve konsolide deformasyonunun otomatik olarak ölçülmesini sağlar.

Test Standartları

• ASTM D5084(Değişken baş kullanılarak toprakların hidrolik iletkenliğini ölçmek için standart test yöntemleri)
• ASTM D2435(Toprakların tek boyutlu konsolidasyon özellikleri için standart test yöntemleri)
• ISO 17892-11(Jeoteknik laboratuvar testi ️ Permeabilitenin belirlenmesi)
• GB/T 50123‐2019(Jeoteknik test yöntemi için standart ′ Değişken baş geçirgenliği ve konsolidasyon testleri′)

Spesifikasyon

Ayrıntılar

• Birleştirme basıncı uygulama sistemi: Basınç düzenleyicisinden, LCD dijital basınç ölçümünden, silindir basınç pistonundan, silindirden, doğrusal rulmandan, küre valfi setinden oluşur,ve reaksiyon çerçevesi ̇ konsolidasyon basıncının kesin kontrolünü sağlar.
• Permeabillik hücresi: Kesme halkası, üst/alt gözenekli taşlar, basınç kapağı, rehber halkası, mühürleme halkası, sıkıştırma halkası, sabitleme vidaları, hücre tabanı ve hızlı bağlantı armatürleri içerir.
• Permeabilite basıncı uygulama sistemi: Basınç düzenleyicisi, hava-su dönüştürme permeatör tüpü, LCD dijital basınç ölçerini ve sabit ve kontrol edilebilir sızıntı basıncını sağlamak için ayarlanmış bir top valfi kullanır.
• Araç tabanı: Eğilmiş metal tabakadan yapılmıştır, geçirgenlik hücresini, yükleme çerçevesini ve silindirini birleştirir; ön panel 6 top valf kümesi, güç düğmesi vb. ile donatılmıştır.
• Su seviyesinin ölçümü: Bir hacim değişikliği sensörü (veya diferansiyel basınç sensörü) su seviyesi değişikliklerini 0 ̊40 cm aralığında ve 0,1 cm doğrulukla ölçer.
• Ekran ve kontrol: Panel, hassas LCD dijital ekranlar, hava-su dönüşüm ölçüm tüpü, basınç düzenleyicisi ve su tankı içerir.
• Verilerin toplanması: Dahili 16 bitlik AD alma ünitesi, USB üzerinden bir bilgisayara bağlanır ve aynı anda 2 kanalı yer değiştirme ve 2 kanalı ses değişimi sinyali alır.
• Düşük güç tasarımı: 24 V DC güç kaynağı, ≤24 W ‡ uzun süreli testler için uygundur.
• İsteğe bağlı aksesuar: Konsolidasyon deformasyonunu ölçmek için dikey yer değiştirme sensörü (0-12,7 mm, doğruluk ±0,01 mm).

Uygulama

• Parlak taneler (tirin, çamur) ve bazı kumlu topraklar için değişken baş geçirgenlik katsayısının belirlenmesi
• Basıncın geçirgenliğe etkisini incelemek için birleşik konsolide-permeabillik testleri
• Topraklı baraj çekirdekleri, yol yatakları ve geçirmez malzemeler için sızıntı özelliklerinin değerlendirilmesi
• Üniversite ve kurumsal jeoteknik laboratuvarlarında otomatik öğretim ve araştırma
• Toprak katmanlarının jeoteknik alan araştırmalarında geçirgenlik parametrelerinin elde edilmesi

Avantajlar

• Çift çete tasarımı: Aynı anda iki numuneyi test ederek verimliliği artırır ve zamandan tasarruf eder.
• Entegre konsolide + geçirgenlik: Permeabilite testinden önce in-situ stres koşullarını simüle etmek için konsolide basıncının uygulanmasına izin verir
• Yüksek derecede otomatik: Dahili alım birimi + yazılım, insan hatasını azaltarak su seviyesi değişikliklerini ve konsolide deformasyonunu otomatik olarak kaydeder.
• Geniş su seviyesi ölçüm aralığı: 0.1 cm doğrulukla 0 ′′40 cm ′′ değişken baş test gereksinimlerini karşılar.
• Presyon kontrolü: LCD dijital basınç ölçerleri, basınç düzenleyicileri ve silindirler kullanır ️ 800 kPa'ya kadar konsolidasyon basıncı, 200 kPa'ya kadar geçirgenlik basıncı.
• Düşük güç ve güvenli: 24 V DC kaynağı, düşük güç tüketimi ‡ uzun süreli laboratuvar çalışması için uygundur.
• Esnek seçenekler: Aynı anda konsolide kompresyon ölçümü için yüksek hassasiyetli yer değiştirme sensörleri.

Neyi Seçmeliyiz?

Süreç Akışı

• Örnek hazırlama: Standart prosedürlere göre φ61.8 mm × 40 mm (veya 20 mm) bir toprak örneği hazırlayın.
• Örnek kurulumları: Örneği geçirgenlik hücresine yerleştirin (kesme halkası + üst / alt gözenekli taşlar), mühürleme bileşenlerini yerleştirin ve sıkın.
• Sistem bağlantısı: Konsolide basınç sistemi, geçirgenlik basınç sistemi, su seviyesi sensörü ve isteğe bağlı yer değiştirme sensörü bağlayın.
• Birleştirme basıncı uygula: Basınç düzenleyicisi kullanarak istenen konsolidasyon basıncını (0800 kPa) ayarlayın; numunenin belirtilen basınç altında konsolidasyon yapmasına izin verin, sıkıştırmayı kaydedin.
• Permeabilite basıncı uygulanır: Birleştirme istikrar ettikten sonra, geçirgenlik basıncını ayarlayın (0~200 kPa) ve değişken baş geçirgenlik testini başlatın.
• Verilerin toplanması: Yazılım otomatik olarak zamanla karşılaştırıldığında su seviyesi düşüşünü (veya hacim değişikliği sensörü okumalarını) ve isteğe bağlı olarak yer değiştirme değişikliklerini kaydeder.
• Permeabilite katsayısını hesaplayın: Yazılım, değişken baş formülünü kullanarak otomatik olarak geçirgenlik katsayısını hesaplar.
• Rapor oluştur: Su seviyesi zaman eğreleri, geçirgenlik katsayısı sonuçları ve konsolide deformasyon verileri içeren bir test raporu hazırlayın.
