Kirletici izolasyon cihazı

Ürün Açıklaması

Tanım

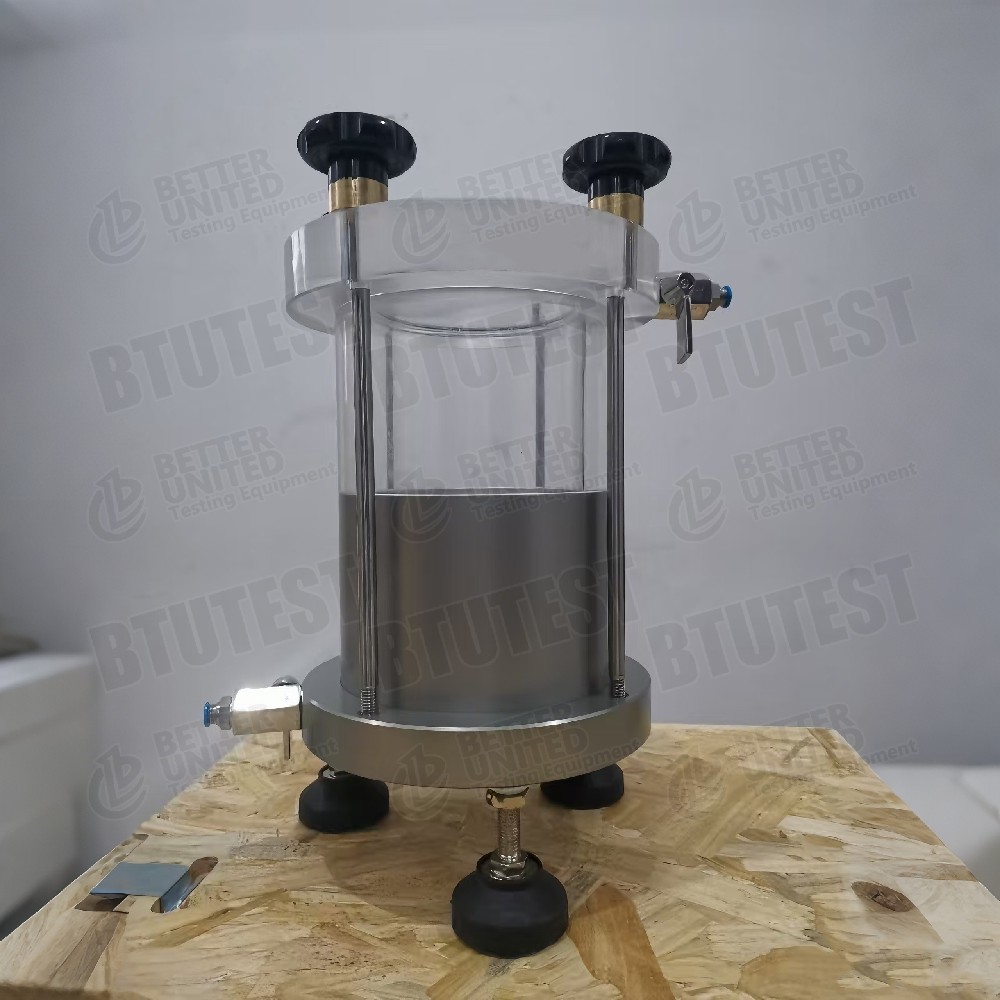

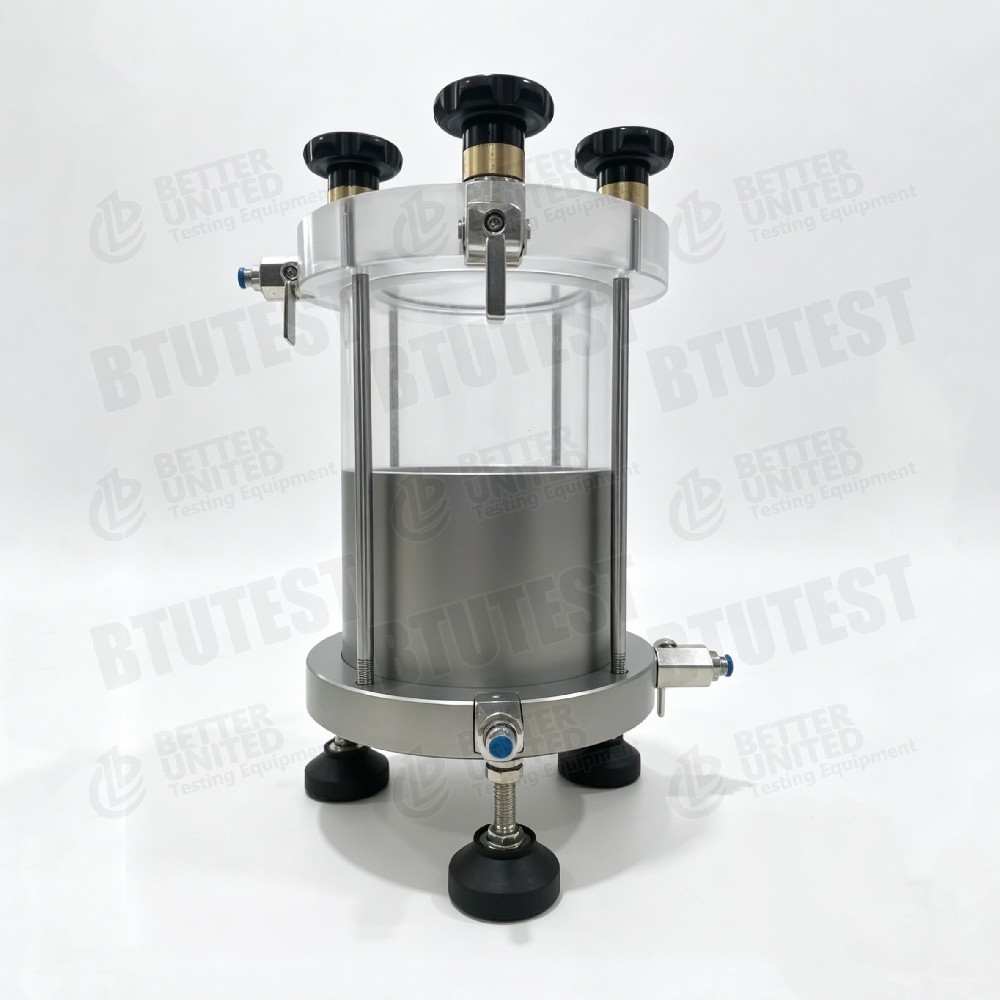

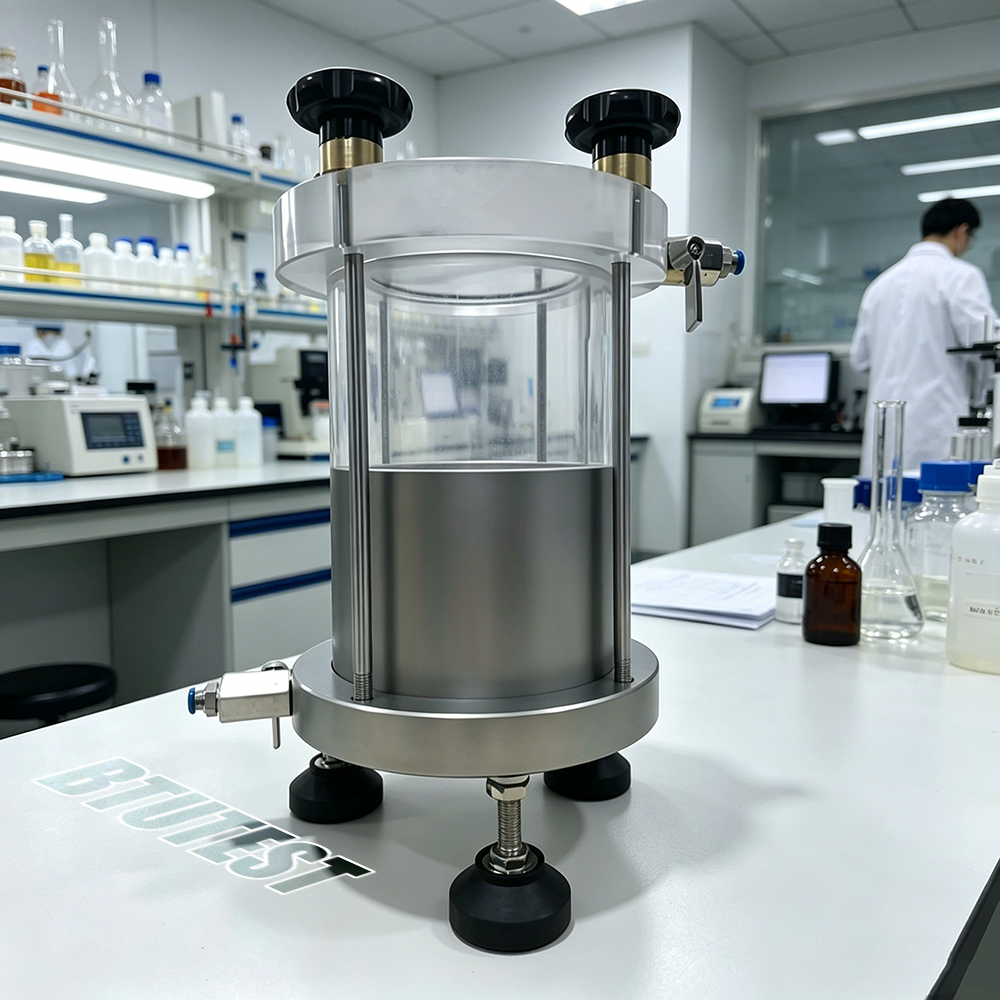

BTU-PIA serisi kirletici izolasyon cihazı, jeoteknik araştırmalarda kirletici izolasyonu ve basınç yüklemesi için tasarlanmış bir laboratuvar aparatıdır. Kirletici maddeleri basınç yükleme sisteminden fiziksel olarak izole etmek, çapraz kirlenmeyi önlemek ve test güvenliğini ve veri doğruluğunu sağlamak için bir diyafram yapısı kullanır. Başlıca maksimum hacim açısından farklılık gösteren ve çeşitli kirletici migrasyonu, geçirgenlik veya difüzyon testleri ölçeklerine uygun üç model mevcuttur (PIA‑1, PIA‑2, PIA‑3).

Test Standartları

• ASTM D7100(Geosentetik kil kaplamaların hidrolik iletkenliği için standart test yöntemi)
• ASTM D5887(Doymuş geosentetik kil astar numuneleri aracılığıyla indeks akısının ölçümü için standart test yöntemi)
• ISO 15175(Toprak kalitesi – Yeraltı suyunun korunmasıyla ilgili toprağın karakterizasyonu)
• GB/T 50123‑2019(Jeoteknik test yöntemi standardı – Kirletici madde geçişi bölümü)

Not: Bu cihaz yardımcı bir bileşendir; Uygulanabilir standart tipik olarak birincil test yöntemiyle belirlenir.

Şartname

Ortak özellikler:

• Yapı: Diyafram üst ve alt odacıkları ayırır
• Malzeme: Korozyona dayanıklı (malzeme tam olarak belirtilmemiştir – paslanmaz çelik veya kimyasallara dayanıklı malzeme olduğu varsayılmaktadır)
• İşlevi: Basınç sisteminden kirletici maddeleri izole ederken basınç uygular

Detay

• Çekirdek bileşen – Diyafram: Esnek ve korozyona dayanıklı; üst basınç ortamını (örneğin hava veya su) alt kirletici maddeden ayırır.
• Üst oda: Diyaframa basınç uygulamak için bir basınç kaynağına (örn. hava pompası, hidrolik pompa) bağlanır.
• Alt oda: Kirletici solüsyonu veya toprak sızıntısını tutar; borularla jeoteknik test sistemine bağlanır.
• Boru: Kirletici maddeleri taşır veya test ekipmanına bağlanır; sızdırmazlık bağlantılarını içerir.
• Çalışma prensibi: Üst bölme basınçlandırıldığında diyafram aşağı doğru deforme olur ve ikisi arasında doğrudan temas olmaksızın basıncı alt kirletici maddeye eşit şekilde iletir.
• Uygulamalar: Kirletici migrasyon testleri, tehlikeli atık geçirgenlik testleri, kimyasal uyumluluk testleri vb.

Başvuru

• Topraktaki kirletici maddelerin (örneğin ağır metaller, organik kirleticiler) göçüne ilişkin çalışmalar
• Depolama astar sistemlerinin geçirgenlik testi
• Tehlikeli kimyasallar ve jeoteknik malzemeler arasındaki uyumluluk testleri
• Kirlenmiş toprak iyileştirme araştırmalarında basınç yükleme ve izolasyon gereksinimleri
• Çapraz kirlenmeyi önlemek amacıyla çevre jeoteknik laboratuvarlarına yönelik yardımcı cihaz

Avantajları

• Kirletici izolasyon: Diyafram, basınç sensörlerinin, boruların ve çevrenin kirlenmesini önleyerek basınç ortamını kirletici maddeden tamamen ayırır.
• Yüksek güvenlik: Tehlikeli maddelerin sızıntısını önler, operatörleri ve ekipmanı korur.
• Düzgün basınç iletimi: Esnek diyafram, kirletici yüzeye veya numuneye eşit basınç uygulanmasını sağlar.
• Çoklu hacim seçenekleri: 0,3L / 1,8L / 8L – küçük ve orta ölçekli testler için uygundur.
• Basit ve güvenilir yapı: Karmaşık elektronik parçalar yok; diyaframın temizlenmesi, bakımı ve değiştirilmesi kolaydır.
• Uygun maliyetli: 6.000 ile 20.000 CNY arasında fiyatlandırılır – laboratuvar kullanımı için iyi bir değer.

Ne Seçilmeli

Süreç Akışı

• Cihazı hazırlayın: Diyafram bütünlüğünü kontrol edin; üst/alt bölmeleri ve boruları temizleyin.
• Boruyu bağlayın: Alt odanın çıkışını jeoteknik test sistemine (örneğin permeametre, toprak kolonu) bağlayın.
• Kirletici madde ekle: İstenilen kirletici madde solüsyonunu enjekte edin veya sızıntı suyunu alt hazneye toplayın.
• Basınç kaynağını bağlayın: Üst hazneyi pnömatik veya hidrolik bir basınç kaynağına (örn. basınç regülatörü, su pompası) bağlayın.
• Basınç uygulayın: Üst bölmeyi basınçlandırmak için basınç kaynağını ayarlayın; diyafram kirletici maddeye basınç iletir.
• Testi yürütün: Basınç altında kirletici madde toprak numunesine veya ölçüm sistemine akar – migrasyon/geçirgenlik testi yapın.
• Basıncı serbest bırakın ve temizleyin: Testten sonra basıncı boşaltın, cihazı sökün, kalan kirletici maddeleri güvenli bir şekilde atın, temizleyin ve gerekirse diyaframı değiştirin.
