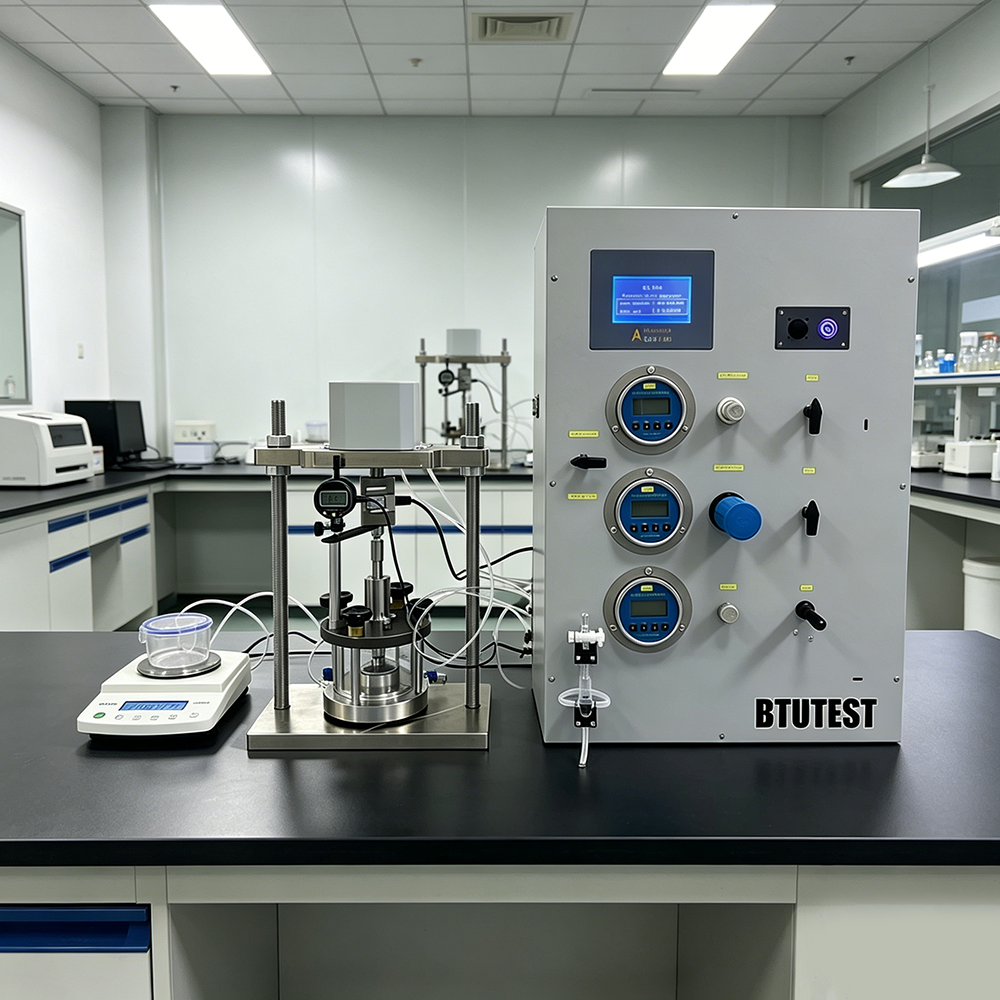

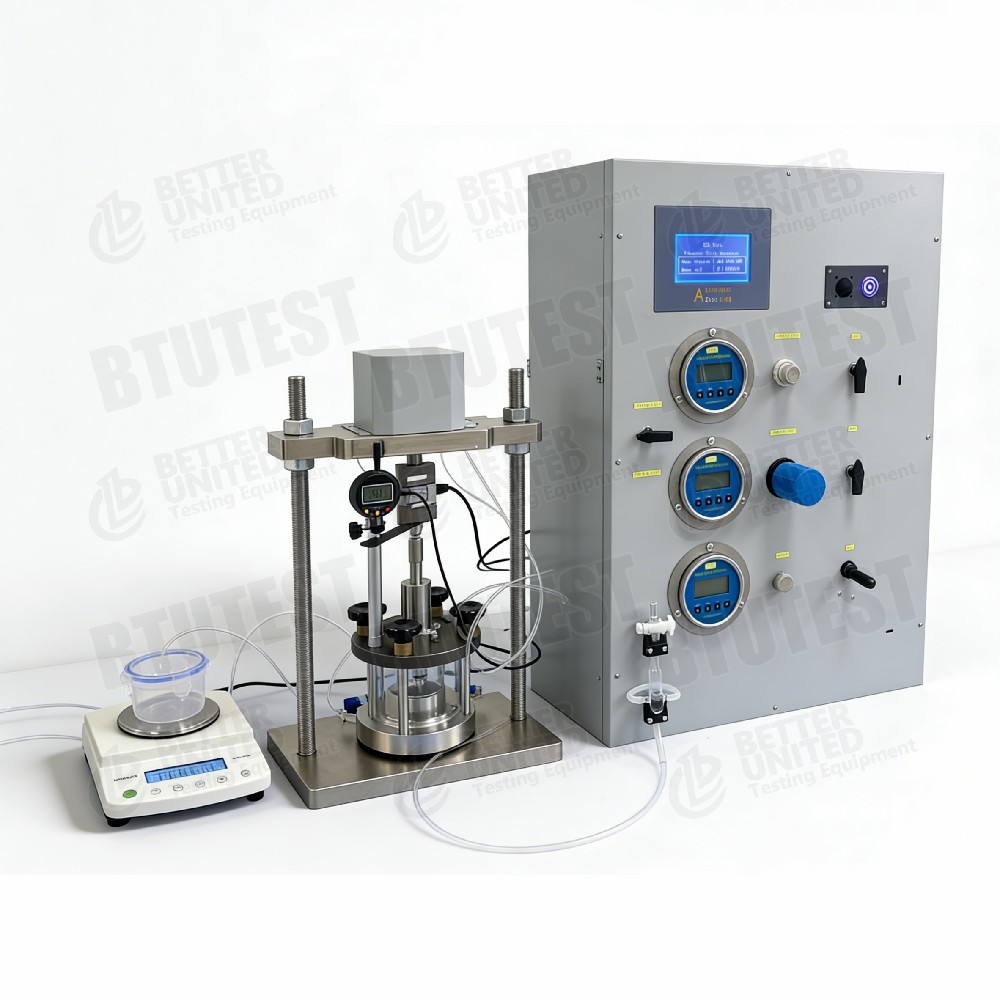

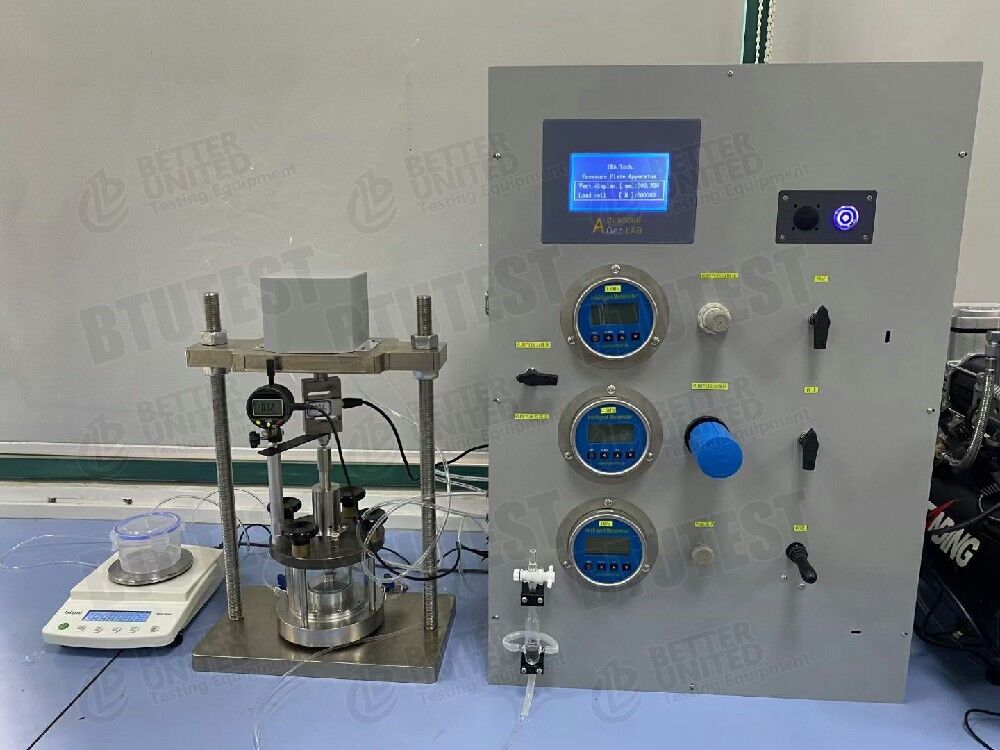

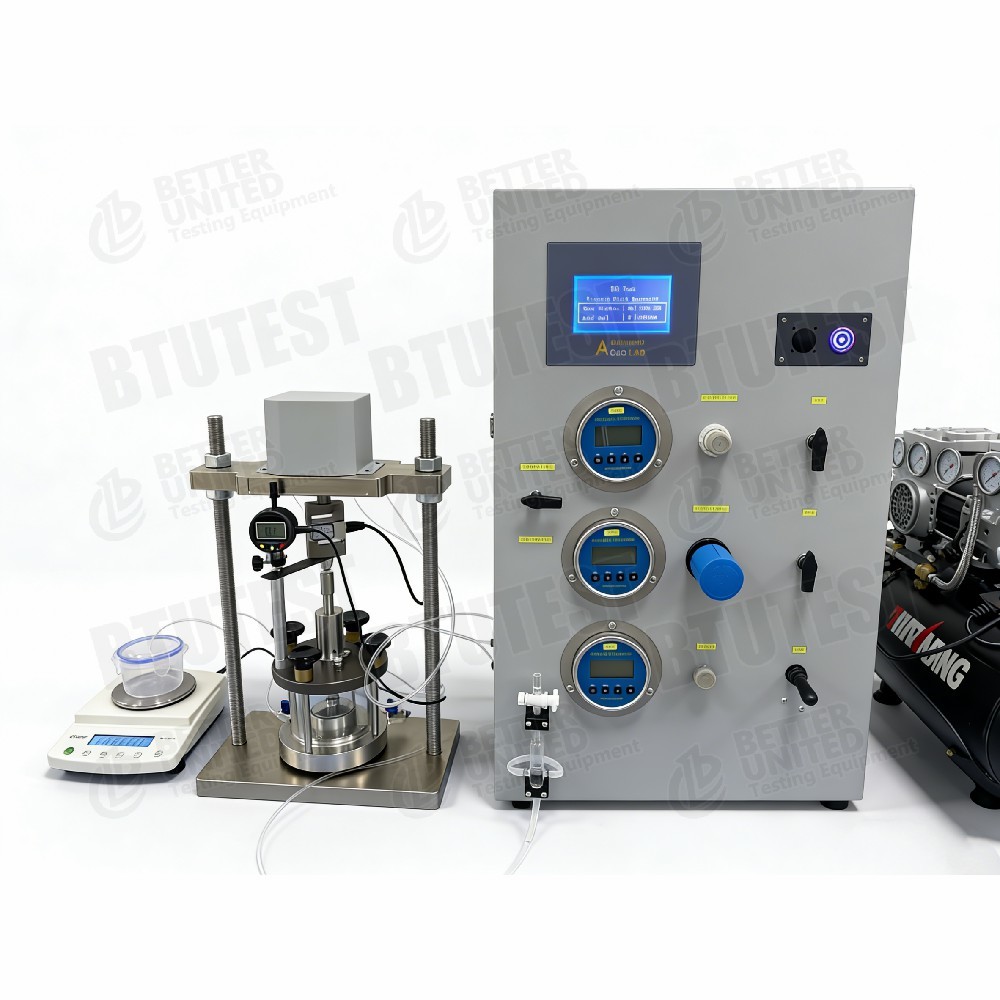

İri Taneli Toprak Basınç Membran Aparatı

Ürün Açıklaması

Açıklama

Bu alet serisi, toprak-su karakteristik eğrisini (SWCC) belirlemek için doymamış toprak testi için tasarlanmıştır.Matrik emme ve toprak su içeriği arasındaki ilişki (hacimsel su içeriği), gravimetrik su içeriği veya doymak derecesi) cihaz, hava basıncını kontrol ederek matrik emiciyi numuneye hassas bir şekilde uygulamak için eksen çeviri tekniğini kullanır.Böylece tam bir SWCC elde ediliyor.Doymamış toprak mekaniği, yamaç istikrar analizi, temel yerleşim tahminleri ve ilgili alanlarda yaygın olarak kullanılır.

İki model mevcut:

• BTU- SWCC-1(standart basınç plaka cihazı)
• BTU- SWCC-2(Kırık tanelerli toprak basınç zarı cihazı), çoklu yığılmış seramik diskleri tutabilen daha büyük bir iç odaya sahiptir.

Test Standartları

Ekipman, basınç plaka/basınç zarı test yöntemlerini içeren aşağıdaki uluslararası standartlara uygundur:

• ASTM D6836(Toprak suyunun karakteristik eğrisinin belirlenmesi için standart test yöntemleri):B yöntemi (hacim ölçümü ile basınç odası) ve C yöntemi (gravimetrik ölçümle basınç odası) 0 ila 1500 kPa arasında bir emme aralığını kapsar., bu da tam olarak 15 bar basınçlı bir plaka aygıtının aralığıdır.
• ISO 11274(Toprağın kalitesi ️ Su tutma özelliğinin belirlenmesi ️ Laboratuvar yöntemleri): Bölüm 4.4'te, yaklaşık 5 kPa'dan 1500 kPa'ya kadar bir basınç aralığında toprak su tutma oranını belirlemek için bir basınç plaka çekicisi kullanımı açıklanmıştır..
• ASTM D2325(Sert ve orta dokusuz topraklar için basınç zarı cihazı ile kılcal nem ilişkileri için standart test yöntemi ̇ tarihi standart, D6836 ile değiştirildi)
• GB/T 50123‐2019(Jeotehnik test yöntemi için standart) ️ Doymamış toprak test bölümü)

Spesifikasyon

BTU-SWCC-1 (Standard Basınç Tablası Aparatı)

BTU-SWCC-2 (Kırık-Kırık Toprak Basınç Membran Aygıtı)

Ayrıntılar

• Temel ilke (Axis-Translation Tekniği): Basınç odasına bir basınç kontrolörü aracılığıyla hava basıncı uygulanır.Çünkü seramik disk yüksek bir hava girişi değerine sahiptir (15 Bars), uygulanan hava basıncından daha yüksektir), gözenek suyunun seramik diskten ölçüm için drenaj hattına geçmesine izin verirken havanın geçişini önler.Bu, doymamış toprakların SWCC belirlenmesi için standart yöntemdir ve yaygın olarak onaylanmıştır..

• Yüksek hava girişli seramik disk (15 Bar): 15 Bar seramik disk, cihazın kritik bileşenidir. Son derece küçük gözenek boyutu, 1500 kPa'ya kadar olan matrik emişlerde bile hava geçişini engeller.Test boyunca gözenek su basıncının atmosferik basınçta kalmasını sağlamakBTU-SWCC-2 ayrıca alt emme testleri için 5 Bar seramik diskler içerir.

• Dikey pnevmatik yükleme sistemi: İki yönlü bir yükleme silindirle donatılmıştır (0-5 kN kuvveti, 0-50 mm yer değiştirme), K0 koşullarında dikey yük uygulanmasını sağlar (tek bir hal).Bu, stres bağımlı SWCC (SDSWCC) testi için in-situ stres koşullarını simüle eder..

• Çift basınç ölçer ve düzenleyici: Sınıf 0.25 yüksek hassasiyetli basınç ölçer ve ayarlanabilir besleme basıncı 0-1.5 MPa ile düzenleyici, hassas emme kontrolünü sağlar.

• Hacim ölçüm cihazı: 0-200 ml aralığında, ±0.01 ml doğrulukta, örnek drenajını doğru bir şekilde ölçer, bu da hacimsel su içeriği değişikliğinin hesaplanmasını sağlar.

• LCD ekran sistemi: Asısal kuvvetin ve hareketin gerçek zamanlı görüntülenmesi, kolay izleme için.

• Veri toplama ve işleme yazılımı: Özel bir yazılım otomatik olarak drenaj ve zamana göre kaydedilir, su içeriği değişikliklerini hesaplar, SWCC eğreleri oluşturur ve anahtar parametreleri (hava giriş değeri, geri kalan su içeriği vb.) çıkarır.

• Tercihli sıcaklık kontrol sistemi: 0 °C + 90 °C, doymamış toprak su tutma üzerindeki sıcaklık etkilerini incelemeyi sağlar.

• Yüksek kapasiteli tasarım (BTU- SWCC-2): İç oda aynı anda 48 kesme halka numunesini tutabilir ve seri test verimliliğini önemli ölçüde artırabilir.

Uygulama

• Doymamış toprakların toprak-su karakteristik eğrisinin (SWCC) belirlenmesi (kurutma ve ıslatma yolları)
• Matrik emme ve toprak su içeriği arasındaki ilişkinin incelenmesi
• Eğiliş kararlılığı analizi (SWCC, doymamış toprak kesme dayanıklılığı teorisini oluşturmak için temel bir unsurdur)
• Temellerin taşıma kapasitesi ve yerleşim tahminleri (doymamış toprak mekaniğinde kilit parametreler)
• Sızıntı karakteristik analizi (doymamış hidrolik iletkenliğin belirlenmesi)
• Yeraltı su tablosu değişikliklerinin toprak mühendisliği davranışına etkisinin değerlendirilmesi
• Çöplük kaplama sistemlerinin performans değerlendirmesi
• Doymamış toprakların hidro-mekanik koplama davranışı
• Bentonit değiştirilmiş veya dengelenmiş toprakların su tutma değerlendirmesi
• Altyapı için iklim değişikliğine adapte çalışmaları

Avantajlar

• Geniş emme aralığı: En fazla kontrol edilen emme 15 Bar (1500 kPa) ASTM D6836 Metotları B/C'ye tamamen uygun olup, çoğu doymamış toprağın emme aralığını kapsar.
• Yüksek hassasiyetli emme kontrolü: Sınıf 0.25 basınç ölçümü ve hassaslık düzenleyicisi, endüstri liderliğindeki emme kontrolünü sağlar.
• Stres bağımlı SWCC test yeteneği:Bireysel dikey pnevmatik yükleme sistemi, K0 koşullarında dikey yük uygulamasını (0-5 kN) sağlar., standart basınç plaka cihazlarında bulunmayan bir özellik.
• Büyük hacim ölçüm aralığı: 0-200 ml drenaj ölçüm aralığı ±0.01 ml doğrulukla various soil types suitable.
• Gerçek zamanlı veri izleme: LCD ekranı, kolay test izlemesi için eksensel kuvvet ve yer değiştirme göstermektedir.
• Çoklu numune boyutu seçenekleri: Φ61.8mm, Φ70mm, Φ90mm'yi destekler; Kaba-tohumlu model Φ150mm numuneleri destekler.
• Yüksek verim (BTU- SWCC-2): Aynı anda 48 numuneye kadar test yapılabilir. Laboratuvar verimliliğini büyük ölçüde artırır.
• Temperatur kontrolü isteğe bağlı: 0 °C + 90 °C isteğe bağlı sistem, doymamış toprak davranışına sıcaklık etkilerinin incelenmesini sağlar.
• Otomatik veri toplama: Özel yazılım SWCC eğrilerini otomatik olarak hesaplar ve çizer.
• Standart test prosedürü: ASTM D6836 ve ISO 11274'e tam uyumludur. Test sonuçları uluslararası kabul görmüştür.

Neyi Seçmeliyiz?

Süreç Akışı

• Örnek hazırlama: Standart prosedürlere göre belirtilen boyutta bir toprak örneği hazırlayın; başlangıçta su içeriğini ölçün; kesme halkasına yerleştirin.
• Doymuş seramik disk: 15 Bar yüksek hava girişli seramik diski tamamen doymak ve tüm hava kabarcıklarını çıkarmak.
• Örnek kurulumları: Doymuş seramik diski basınç odasının altına yerleştirin; numuneyi seramik diskin üstüne yerleştirin, iyi bir temas sağlayın.
• İçi boşaltma sistemini bağlayın: drenaj hattını hacim ölçüm cihazına bağlayın (0-200 ml aralığı, ±0,01 ml doğruluk).
• Hava basıncı uygula: Yüksek hassasiyetli düzenleyici kullanılarak hedef hava basıncını (0-1.5 MPa, serbest ayarlanabilir) yavaş yavaş uygulayın.
• Çöplüğü ölçün ve dengeyi belirleyin: Bu emimde toprak numunesinin drenajı dengeye ulaştığında, hacim ölçüm cihazı kullanarak toplam drenaj hacmi kaydedilmelidir.Denge genellikle, birbiri ardınca alınan değerler (e.g., 24 saat içinde) 0,01 ml'den daha az bir değişim gösterir.
• Emmeyi aşamalı olarak arttırın.: Sınav planına göre, hava basıncını kademeli olarak arttırın (böylece matris emişini artırın) ve birden fazla emiş noktasında drenaj verilerini elde etmek için 5-6 adımları tekrarlayın.
• Örneği boşaltmak ve tartmak: Tüm emme noktaları tamamlandıktan sonra, hava basıncını serbest bırakın, örneği çıkarın ve nihai su içeriğini ölçün.
• Verilerin hesaplanması: Her emme aşamasındaki drenaj hacimlerini başlangıç ve son su içeriği ile birlikte, her emme noktasında hacmi su içeriğini (veya doymak derecesini) geri hesaplayın.
• SWCC eğri montajı: Yarı logaritmik bir grafiğe karşılık gelen hacimsel su içeriğine göre emme değerlerini çizin; eğri ayarlamayı gerçekleştirmek ve tam SWCC elde etmek için profesyonel yazılım kullanın.
• Çıkartma parametreleri: SWCC eğrisinden, anahtar parametreleri ¢ hava giriş değeri (AEV), kalıntı su içeriği, eğrinin eğimini vb. çıkarın.
• Rapor üretimi: SWCC eğrisini ve anahtar parametreleri içeren bir test raporu hazırlayın.
