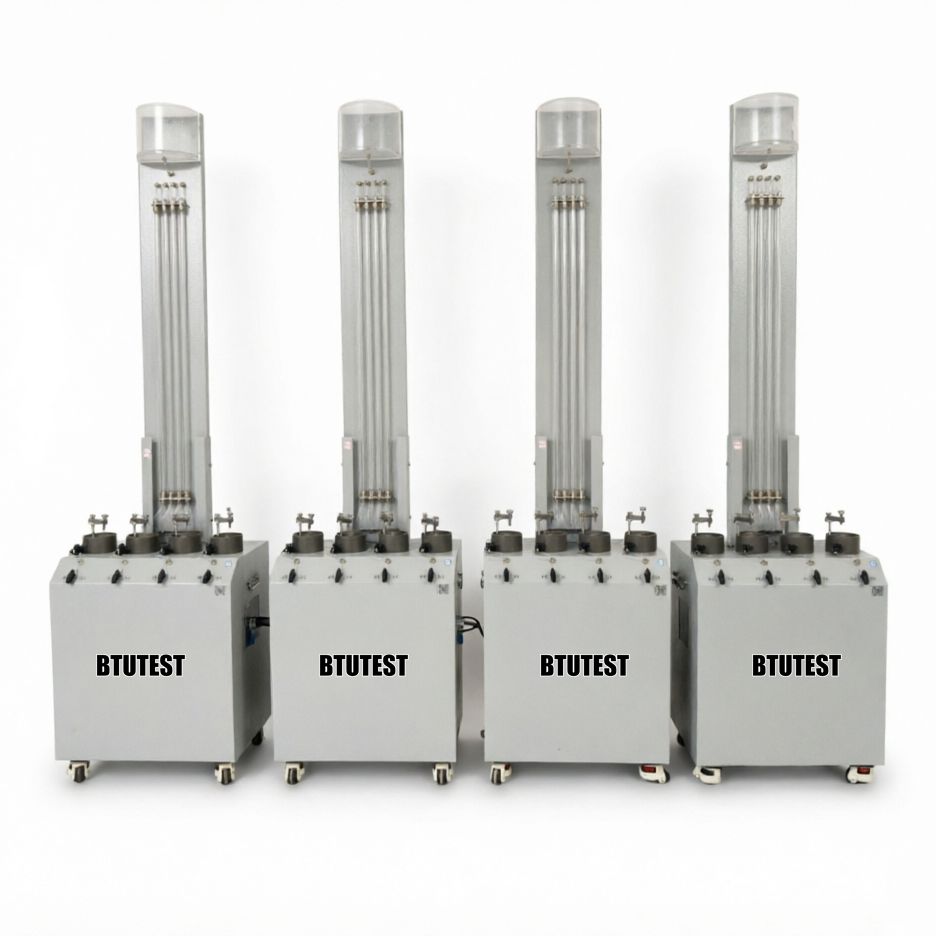

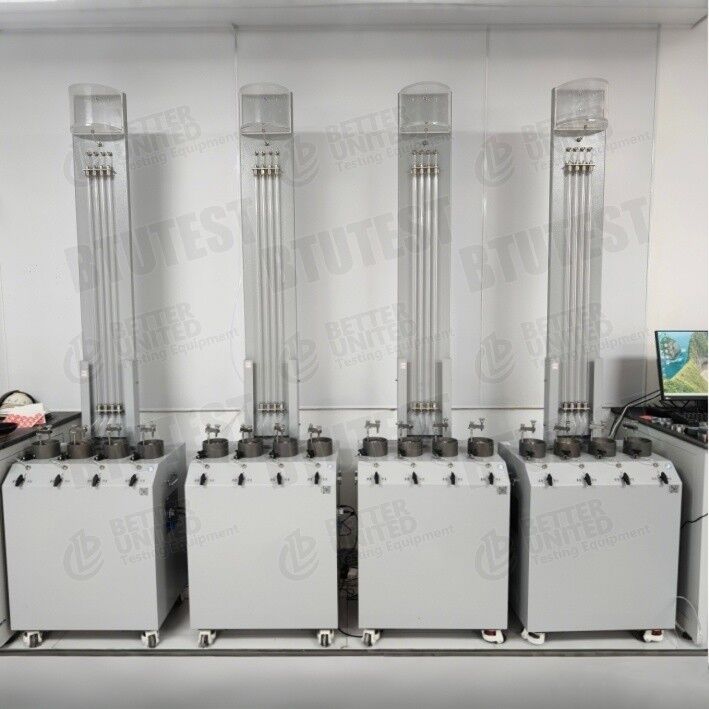

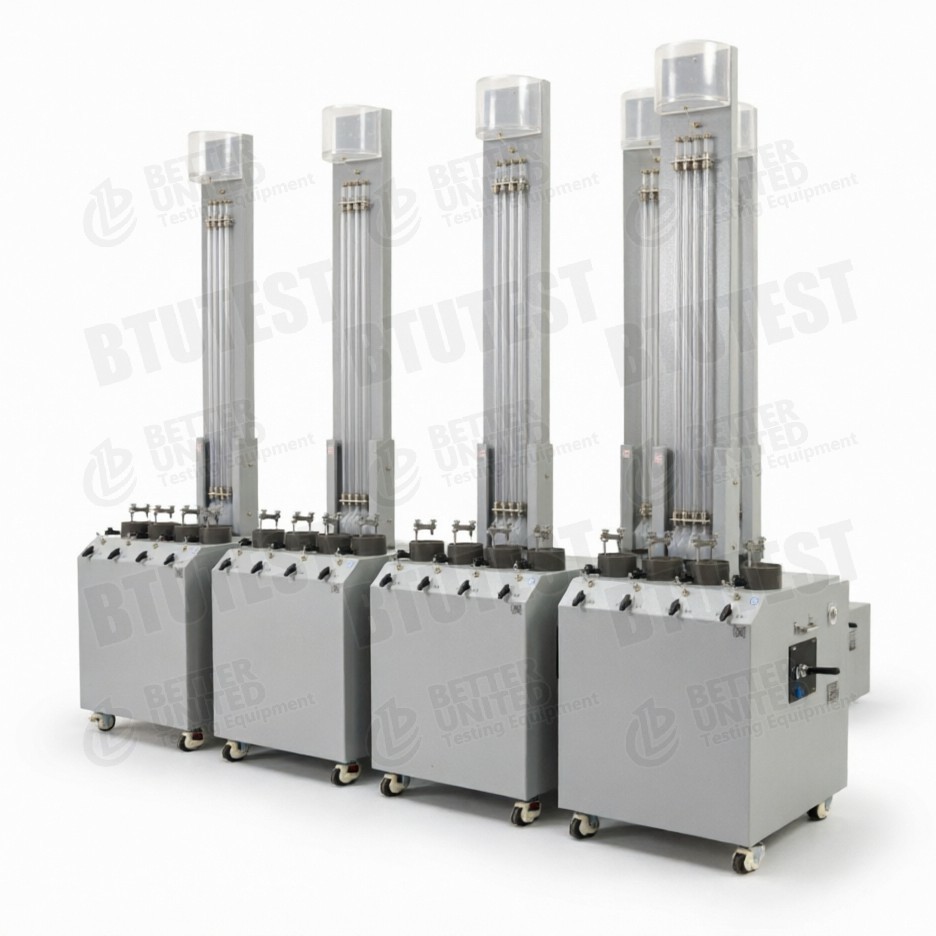

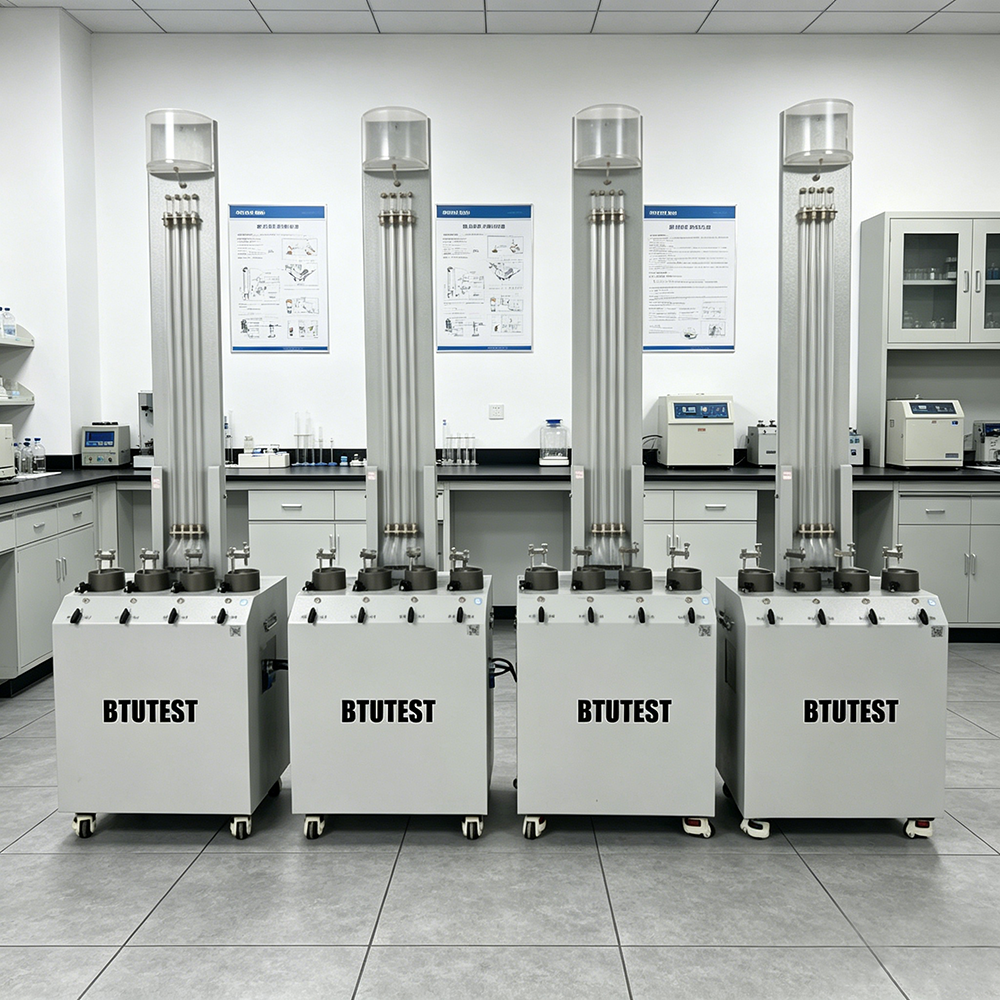

Akıllı Dört Üniteli Düşen Seviyeli Geçirgenlik Ölçer

Ürün Açıklaması

Zeki Dört Birimli Düşen Baş Permeameter

ModelBTU- FHP-4

Açıklama

Bu ekipmanİnce taneler için akıllı dört ünite düşen baş permeatörü, modelBTU- FHP-4, ince taneli toprakların (silt, çamurlu kil, kil ve çevresel topraklar) geçirgenlik katsayısını belirlemek için kullanılır.Aynı anda dört numune üzerinde düşen kafa geçirgenliği testlerine izin veren, geleneksel Tip 55 permeatörünün yerini alıyor.

• Tamamen otomatik geçirgenlik katsayısı test edici
• Örnek çapı 61,8 mm (30 cm2 alan)
• Örnek yüksekliği 40 mm (akış yolu uzunluğu)
• Düşen baş borusunun çapraz kesimi alanı 0,785 cm2
• Sıvı seviye sensörü: 2000 mm su başlığı aralığı, çözünürlük 0,1 mm, doğruluk ±0,15% FS
• Su deposu: 6 litre, su temizliğini korumak için mühürlü
• Veri toplama sistemi ve yazılımı ile donatılmış, su başının yüksekliğini, test durumunu vb. gerçek zamanlı görüntüleme.
• Bilgisayarla yüksek hızlı iletişim arayüzü; gerçek zamanlı çalışma eğrilerini izleyen yazılımlar, veri depolama ve elde etme

Test Standartları (Uluslararası)

• ASTM D5084(Toprakların geçirgenliği için standart test yöntemi ∼ düşen baş yöntemi)
• ASTM D5856(Gümüş duvar permeatörü kullanılarak toprağın geçirgenliği)
• ISO 17892-11(Jeotehnik test  Permeabillik testi)
• BS 1377-6(İngiliz Standartı  Permeabillik testi)
• Çin SL 237-042(Jeoteknik test prosedürü ️ Düşen başın geçirgenliği testi)
• JGS 0563(Japonya geçirgenlik testi standardı)

Ekipman, ince tanelerle dolu topraklarda düşme başı geçirgenliği testleri için uygundur ve örnek boyutu, su başının ölçümü ile ilgili yukarıdaki standartların gereksinimlerini karşılayabilir.veri edinimi, vb.

Spesifikasyon

Parametreler	Spesifikasyon
Model	BTU-FHP-4
Enstrüman adı	İnce tahıllı topraklar için akıllı dört ünite düşen baş permeatörü
Yapı	Dört birim (4 bağımsız permeameter hücresi)
Örnek çapı	61.8 mm (30 cm2 alan)
Örnek yüksekliği	40 mm (akış yolu uzunluğu)
Düşen baş tüpünün kesit alanı	0.785 cm2
Sıvı seviye sensörü	Aralık 2000 mm, çözünürlük 0,1 mm, doğruluk ±0,15% FS
Su deposu	6 L, mühürlü
Verilerin toplanması	Sistem ve yazılım dahil; su başının gerçek zamanlı görüntülenmesi, test durumu
İletişim arayüzü	Yüksek hızlı arayüz
Yazılım fonksiyonları	Eğitmelerin gerçek zamanlı izlenmesi, veri depolaması ve elde edilmesi
Uygulanabilir toprak türleri	Çamur, çamurlu kil, kil, çevresel topraklar

Ayrıntılar

• Dört üniteli bağımsız yapıDört numune aynı anda test edilebilir, verimliliği büyük ölçüde arttırır; müdahaleden kaçınmak için her permeamer hücresi bağımsızdır.
• İnce taneler için tasarlanmış️ Örnek çapı 61,8 mm, yüksekliği 40 mm, ince tanelerle toprak geçirgenliği testleri için standart özelliklere uygun.
• Düşen kafa yöntemi¢ Düşük geçirgenlik toprakları için uygundur (k = 10-5 ila 10-8 cm/s), zaman içinde su başının bozulmasından geçirgenlik katsayısını hesaplar.
• Yüksek hassasiyetli sıvı seviyesi sensörüSu başının menzili 2000 mm, çözünürlüğü 0,1 mm, doğruluğu ± 0,15% FS el okumalarından çok daha üstündür.
• Kapalı su deposu6 litrelik kapasite; mühürlenmiş tasarım, su kaynağının kirlenmesini ve buharlaşmasını önler.
• Tamamen otomatik alım ve yazılımSu başı bozulma eğrilerinin gerçek zamanlı görüntülenmesi, geçirgenlik katsayısının otomatik hesaplanması, otomatik veri depolaması, eğri oynatımı.
• Geleneksel Type 55 permeatörünü değiştirir.Geleneksel Tip 55, manuel okuma ile tek birimlidir; bu ekipman dört birimlidir ve tamamen otomatiktir, verimliliği ve doğruluğunu büyük ölçüde artırır.
• Açık uygulanabilirlik️ Çamur, çamurlu kil, kil ve çevresel topraklar (örneğin, kirli toprak, katılaşmış/stabilize edilmiş toprak).

Uygulama

• Jeoteknik alan araştırması¢ Sızıntı analizi için doğal ince tanelerli toprak katmanlarının geçirgenlik katsayıslarını belirlemek.
• Dolgu mühendisliği¢ Çitlerin, barajların ve alt katmanların geçirgenliğini değerlendirin.
• Çevre jeoteknikleri¢ Engelleme performansını değerlendirmek için kirlenmiş toprakların ve katılaşmış/güçlendirilmiş toprakların geçirgenliğini ölçmek.
• Öğretim ve araştırmaÖğrenci deneyleri ve araştırma testleri için üniversite toprak mekaniği laboratuvarları.
• Eski ekipmanların değiştirilmesiDaha yüksek otomasyon için geleneksel Tipi 55 permeametresinden yükseltme.

Avantajlar

• Dört ünite yüksek verimlilikDört numune tek seferde test edildi, tek birimli bir cihazın dört katı daha verimli.
• Tam otomatik ölçümSıvı seviyesi sensörleri otomatik olarak su başındaki değişiklikleri kaydeder; yazılım otomatik olarak geçirgenlik katsayısını hesaplar ve insan okuma hatalarını ortadan kaldırır.
• Yüksek hassasiyetSu başının çözünürlüğü 0,1 mm, doğruluğu% 0.15 FS manuel okumadan (genellikle 1 mm) daha iyidir.
• Kapalı su deposuSu kirliliğini ve buharlaşmasını önler ve su kalitesinin istikrarlı olmasını sağlar.
• Gerçek zamanlı eğri izlemeYazılım, test durumunun kolay bir şekilde değerlendirilmesi için gerçek zamanlı su başı ve zaman eğrilerini gösterir.
• Otomatik veri saklamaTest verileri, rapor üretimini kolaylaştırmak için ihraç edilebilir.
• Geniş uygulanabilirlikÇamur, kil, çamurlu kil ve çevresel topraklar.
• Geleneksel ekipmanların yükseltilmesi- 55'inci tip permeametreden daha gelişmiş ve daha uygun.

Neyi Seçmeliyiz?

Bu ekipmanı seçin veya test gereksinimlerine göre diğer türlerle karşılaştırın:

Süreç Akışı

Örnek:Dört ünite düşen başın geçirgenliği testi ( ince taneli toprak)

• Örnek hazırlama
  • Bozulmamış ince tanelerli toprağı kesin veya 61.8 mm × 40 mm kesme halkası kullanarak yeniden şekillendirilmiş numune hazırlayın.
  • Başlangıçta su içeriğini ölçün ve örneği doyurun (vakum veya su daldırma).

• Örnek kurulumları
  • Doymuş örneği permeamer hücreye yerleştirin (altında gözenekli bir taşla), hava sızıntısı veya yan duvar sızıntısı olmadığından emin olun.
  • Dört permeameter hücresini dört ünite tabanına yerleştirin ve düşen baş borularını bağlayın.
  • Su deposunu ve boruları bağlayın, tüm bağlantıların mühürlendiğinden emin olun.

• Havalandırma ve doymak
  • Su giriş valfini açarak suyun numuneyi yukarı doğru akmasına izin verin, böylece numune ve hatlardan hava kabarcıkları atılır.
  • Örneğin tam doyması için havalandırma valfini kapatın.

• Test parametrelerini ayarlayın
  • Yazılımda, giriş: numune yüksekliği (40 mm), numune alanı (30 cm2), düşen baş tüpünün çapraz kesimi alanı (0,785 cm2).
  • Başlangıç su başını (örneğin 1800 mm) ve son su başını (örneğin 200 mm) ayarlayın.
  • Örnekleme aralığını ayarlayın (örneğin 1 saniye veya otomatik tetikle).

• Sınavı başlat.
  • Yazılım su başının zamanına karşı kaydedilmeye başlar (sıvı seviyesi sensöründen otomatik olarak okur).
  • Su başı çürüme eğrisinin gerçek zamanlı grafiği (yarım logik ölçeği).
  • Su başı son değere düştüğünde test otomatik olarak sona erer (veya manuel olarak durulabilir).

• Veri kaydı ve hesaplama
  • Yazılım otomatik olarak su başlığı ve zaman verilerini kaydeder.
  • Düşen baş formülü kullanarak geçirgenlik katsayısını hesaplar:
    e a = düşen baş borusunun kesit alanı, L = numune yüksekliği, A = numune alanı, t = zaman aralığı, h1 ve h2 karşılık gelen su başlarıdır.
  • Çoklu k değerleri farklı zaman aralıklarında hesaplanabilir ve ortalama olarak hesaplanabilir.

• Temizlik
  • Testten sonra su girişini kapatın ve örneği çıkarın.
  • Permeater hücreleri, boruları ve su depolarını temizleyin.

Özet:BTU-FHP-4, çamur, kil ve çamurlu kil gibi ince taneler için özel olarak tasarlanmış dört ünitelik akıllı düşme başı permeatörüdür.Yüksek hassasiyetli sıvı seviyesi sensörü (0.1 mm çözünürlük), tam otomatik yazılım, gerçek zamanlı su başı zaman eğrisi gösterimi ve otomatik geçirgenlik katsayısı hesaplaması,Geleneksel Tip 55 permeatörünü değiştirir ve verimliliği ve doğruluğunu büyük ölçüde artırır.Geoteknik site araştırması, doldurma mühendisliği, çevresel jeoteknik ve diğer alanlar için uygundur.Bu ekipmanın kaba tanelerli topraklar için uygun olmadığını (daimi bir baş permeatresini gerektiren) ve laboratuvar kullanımı için tasarlandığını unutmayın..
