Otomatik Serbest Sıkıştırma Aparatı

Ürün Açıklaması

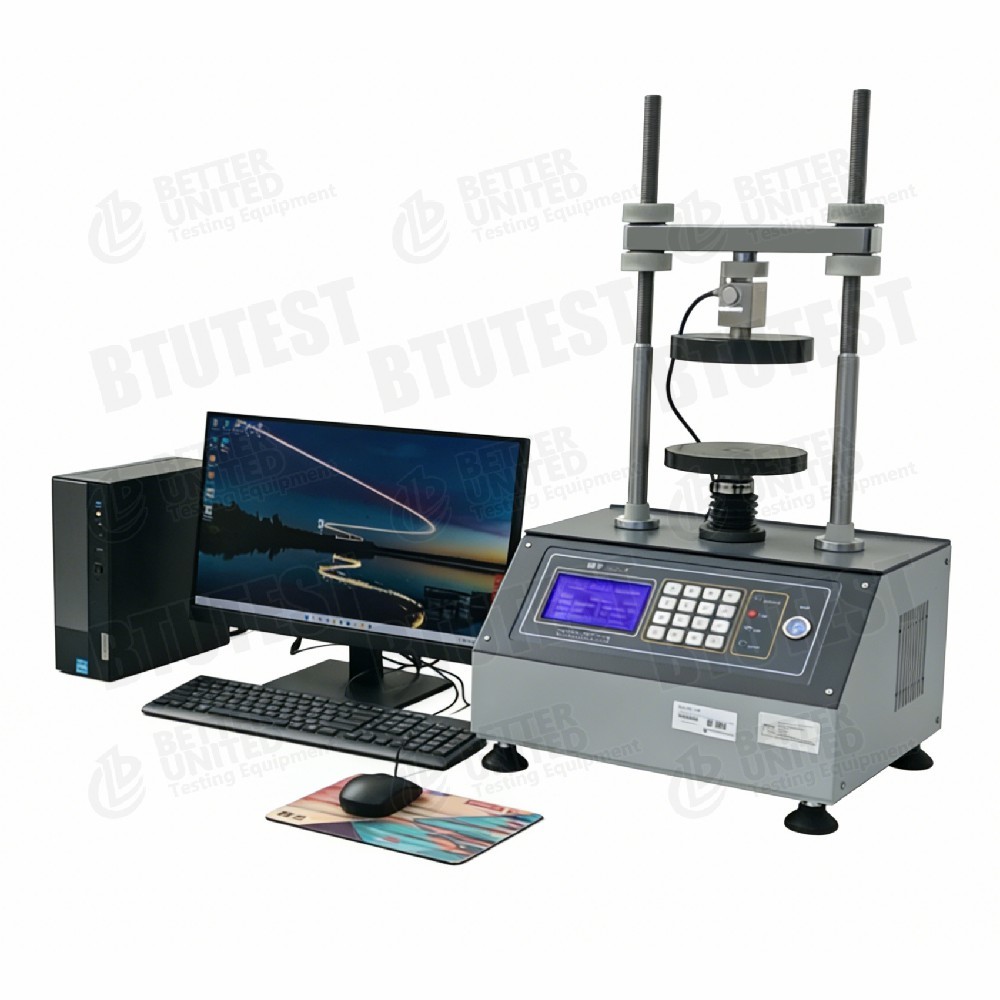

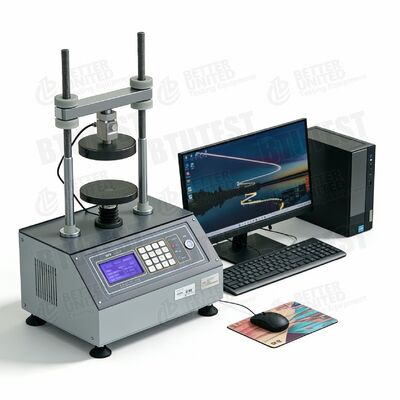

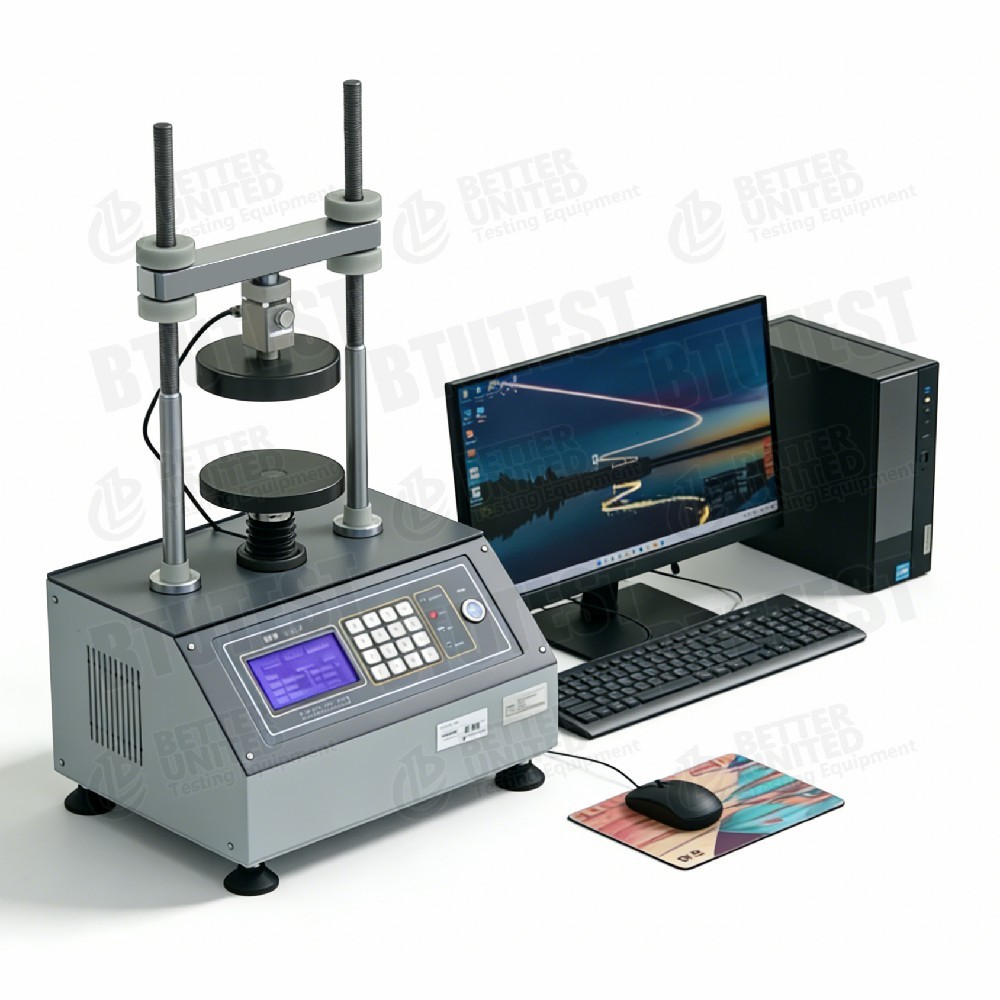

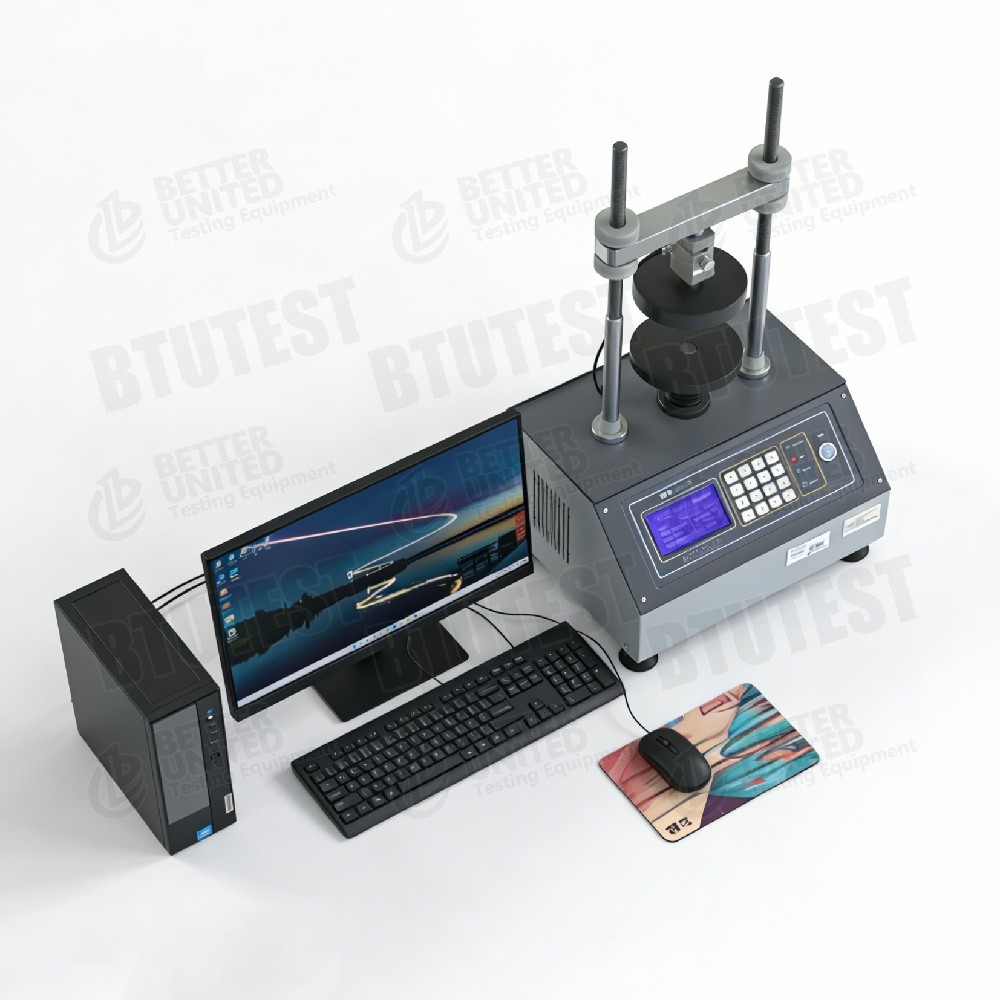

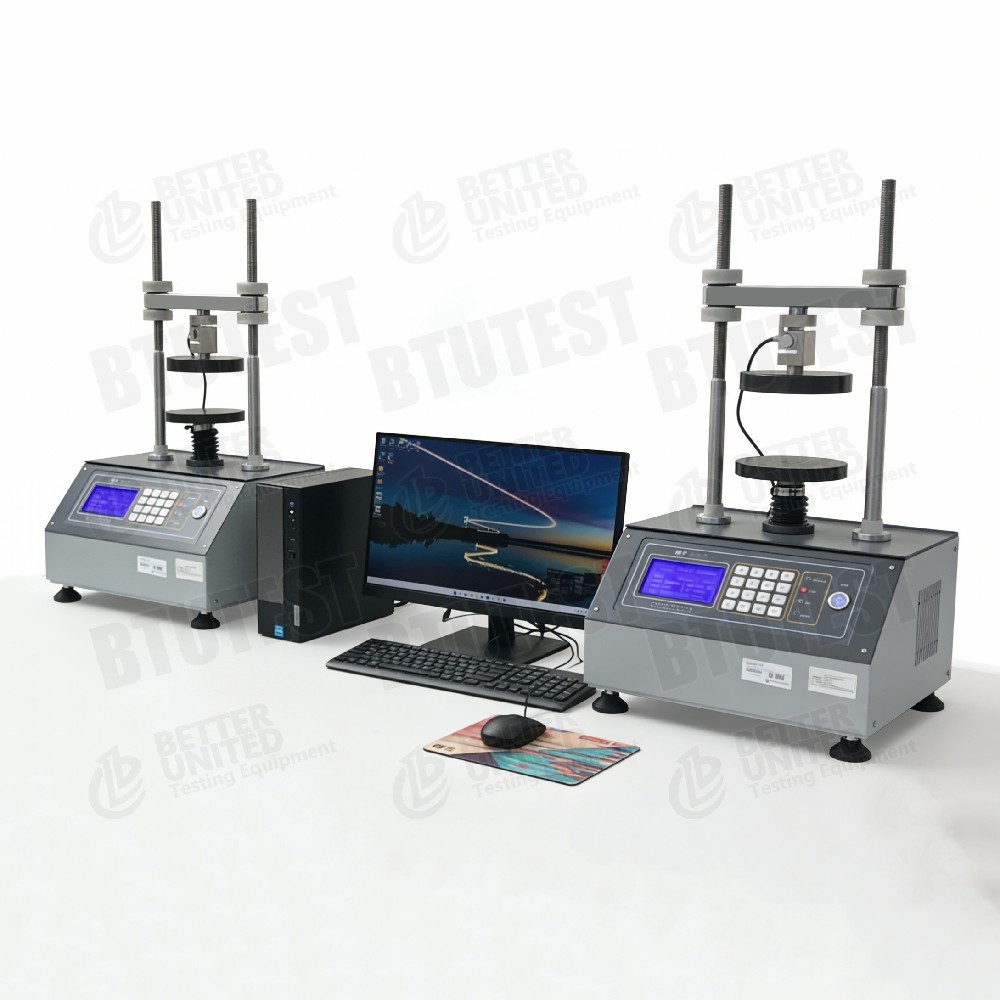

Otomatik Serbest Sıkıştırma Aparatı

1. Açıklama

Bu ekipman birTam Otomatik Serbest Kompresyon Aparatı (BTU-WXY serisi)WXY-1F, WXY-3F ve WXY-6F modelleri dahil. Esas olarak geoteknik mühendisliğinde serbest basınç dayanımı testi için kullanılır (yani, sınırlandırıcı basınç olmadan tek eksenli basınç testi). Cihaz, test boyunca tam otomatik kontrol, veri toplama ve işleme, çeşitli eğrilerin gerçek zamanlı görüntülenmesi ve standartlara uygun test tabloları ve eğrilerinin otomatik olarak oluşturulmasını sağlar.

2. Test Standartları

• ASTM D2166(Sınırsız Basınç Dayanımı Testi)
• BS 1377: Bölüm 7 (İngiliz Standardı)
• ISO 17892-2(Geoteknik laboratuvar testleri)
• SL 237-1999(Toprak testi için Çin spesifikasyonu)
• JGS 0523(Japon toprak test yöntemi)

3. Şartname (Parametre)

4. Detay (teknik detaylar)

benNumune boyutu: Maks. Ø101 mm × H200 mm, serbest testler için standart boyuttur.

benEksenel kuvvet aralıkları: Üç isteğe bağlı kapasite – 10kN, 30kN, 60kN – ölçüm doğruluğunu artırmak için toprak mukavemetine dayalı olarak uygun bir yük aralığının seçilmesine olanak tanır.

benKesme hızı: 0,00001 ~ 6 mm/dak, geniş ayarlanabilir aralık, hem ultra yavaş sürünme tipi arıza testlerini hem de standart testler için geleneksel hızları (örn. 1–2 mm/dak) destekler.

benYazılım fonksiyonları:

u Kesme hızının ve yükleme işleminin tam otomatik kontrolü

u Yer değiştirme, gerilim, gerinim ve diğer eğrilerin gerçek zamanlı olarak elde edilmesi ve görüntülenmesi

u Testten sonra standartlara uygun tablo ve eğrilerin otomatik oluşturulması

uVeri aktarımını ve yazdırmayı destekler

5. Başvuru

benYol ve alt zemin mühendisliği: Taşıma kapasitesini değerlendirmek için zeminlerin serbest basınç dayanımını belirleyin

benŞev ve kazı mühendisliği: Drenajsız kesme mukavemeti elde edin

benYumuşak zemin değerlendirmesi: Yumuşak kil ve sıkıştırılmış dolguların kalite kontrolü

benMalzeme karşılaştırması: Farklı stabilize zeminlerin (çimento/kireçle işlenmiş zeminler) mukavemet karşılaştırma testleri

benÖğretim laboratuvarları: Temel zemin mekaniği deneysel eğitimi

6. Avantajlar

benTam otomatik çalışma: Kesme hızı veya veri kaydı için manuel müdahale gerekmediğinden test verimliliği ve tekrarlanabilirliği artar

benSeçilebilir yük aralıkları(10/30/60kN): Farklı modeller farklı güç aralıklarını kapsar; alternatif olarak, tek bir ünite sensörleri değiştirerek birden fazla aralığı barındırabilir (konfigürasyona bağlı olarak)

benUltra düşük hız özelliği: Arıza süreçlerini veya sürünme özelliklerini incelemek için 0,00001 mm/dak

benSon derece entegre yazılım: Kontrol ve satın almadan rapor oluşturmaya kadar – hepsi bir arada, operasyonel engelleri azaltır

benKompakt tasarım: Üç eksenli aparatlardan daha basit, saha laboratuvarları veya hızlı testler için uygundur

7. Ne Seçilmeli (seçim kılavuzu)

8. Süreç Akışı

1.Numune hazırlama→ Ø101×H200 mm (bozulmamış veya yeniden kalıplanmış) silindirik bir toprak numunesi hazırlayın

2.Numuneyi monte edin→ Numuneyi ortalanmış olarak alt plakaya yerleştirin; üst plakayı numune yüzeyine temas edecek şekilde ayarlayın (minimum bir başlangıç ​​oturma yükü uygulayın)

3.Parametre ayarı→ Kesme hızını ayarlayınve yazılımdaki veri toplama sıklığı

4.Testi başlat→ Sistem, eksenel yükü ayarlanan hızda otomatik olarak uygular, eksenel kuvveti ve yer değiştirmeyi gerçek zamanlı olarak elde eder

5.Veri izleme→ Yazılım gerçek zamanlı olarak gerilim-gerinim eğrisini, eksenel kuvvete karşı zaman eğrisini vb. çizer

6.Arıza tespiti→ Maksimum gerilimin ardından %15-20 eksenel gerinime kadar sürekli yükleme geldiğinde veya numunede bariz bir hasar görüldüğünde durun

7.Sonuç işleme→ Sınırsız basınç dayanımını qu hesaplayın; gerekiyorsa drenajsız kesme dayanımını hesaplayın Su = qu/2

8.Rapor çıktısı→ Yazılım otomatik olarak standartlara uygun tablolar ve gerilim-gerinim eğrileri oluşturur; yazdırmayı veya dışa aktarmayı destekler
