KO Konsolidasyon Aparatı

Ürün Açıklaması

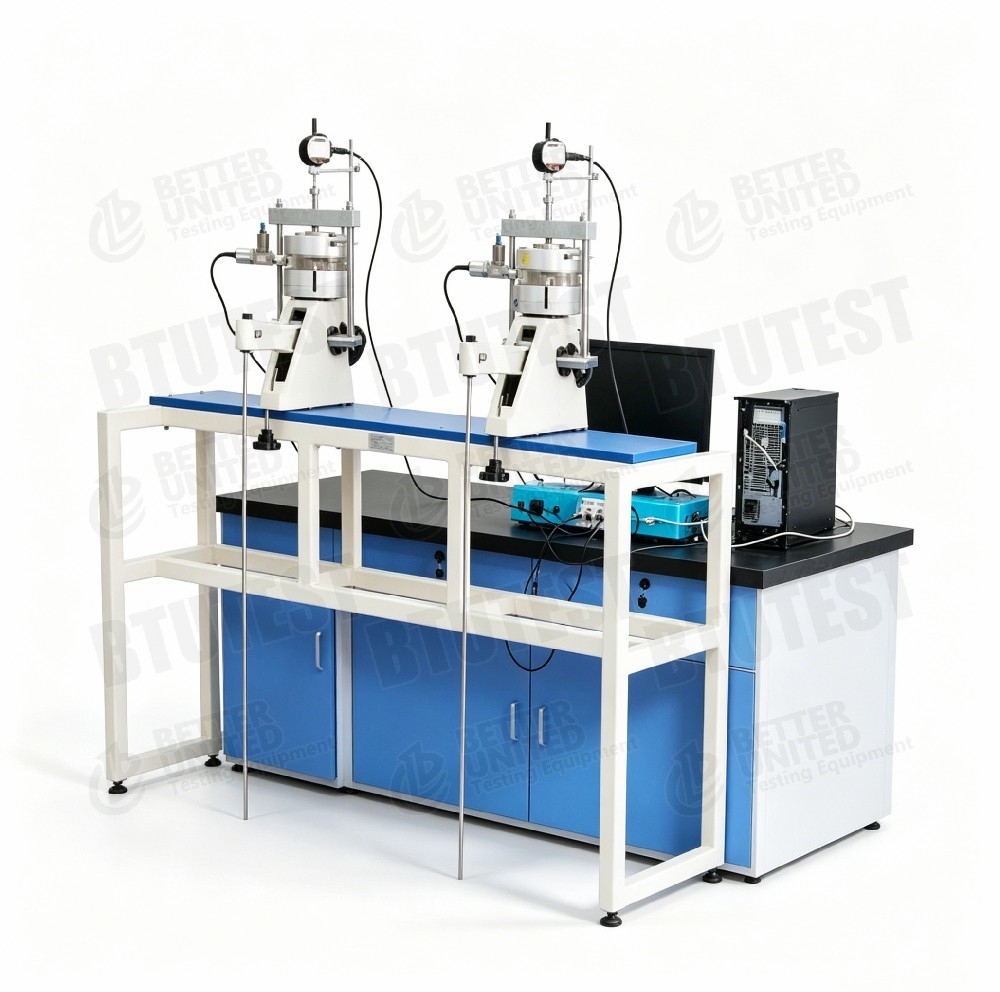

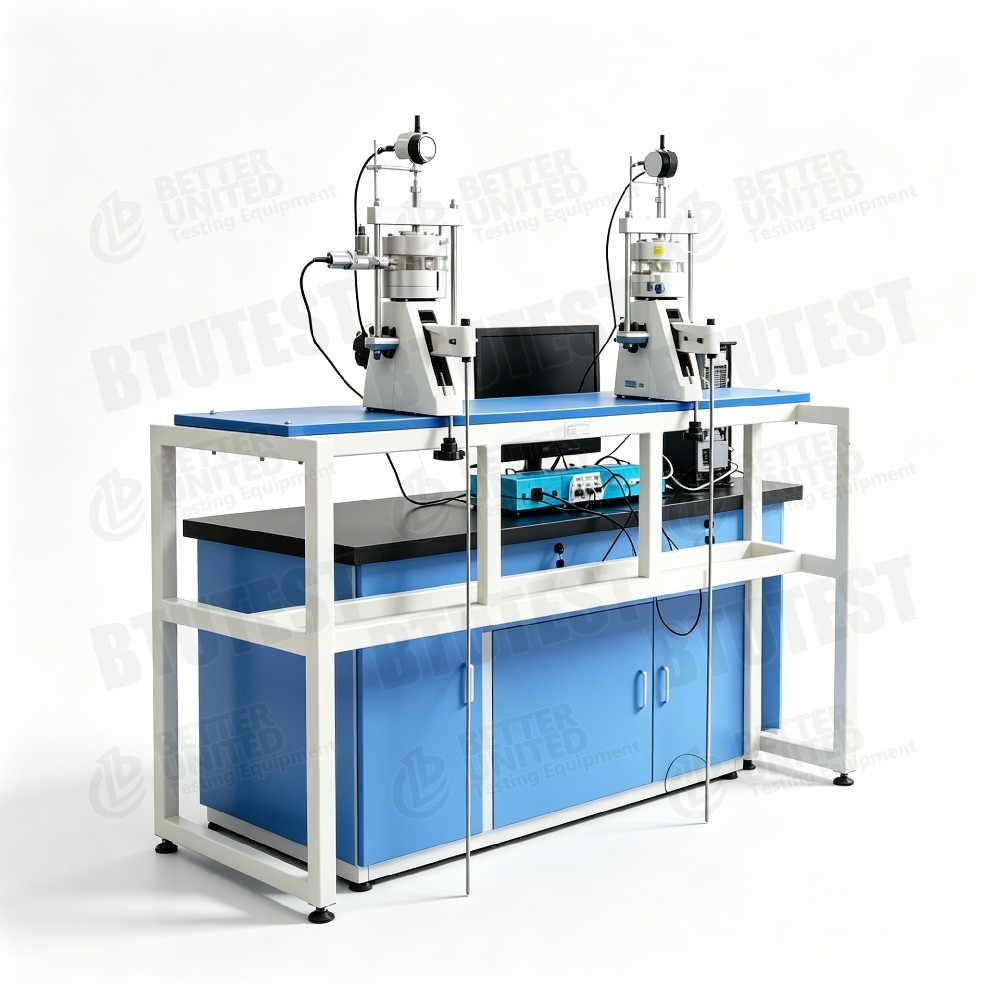

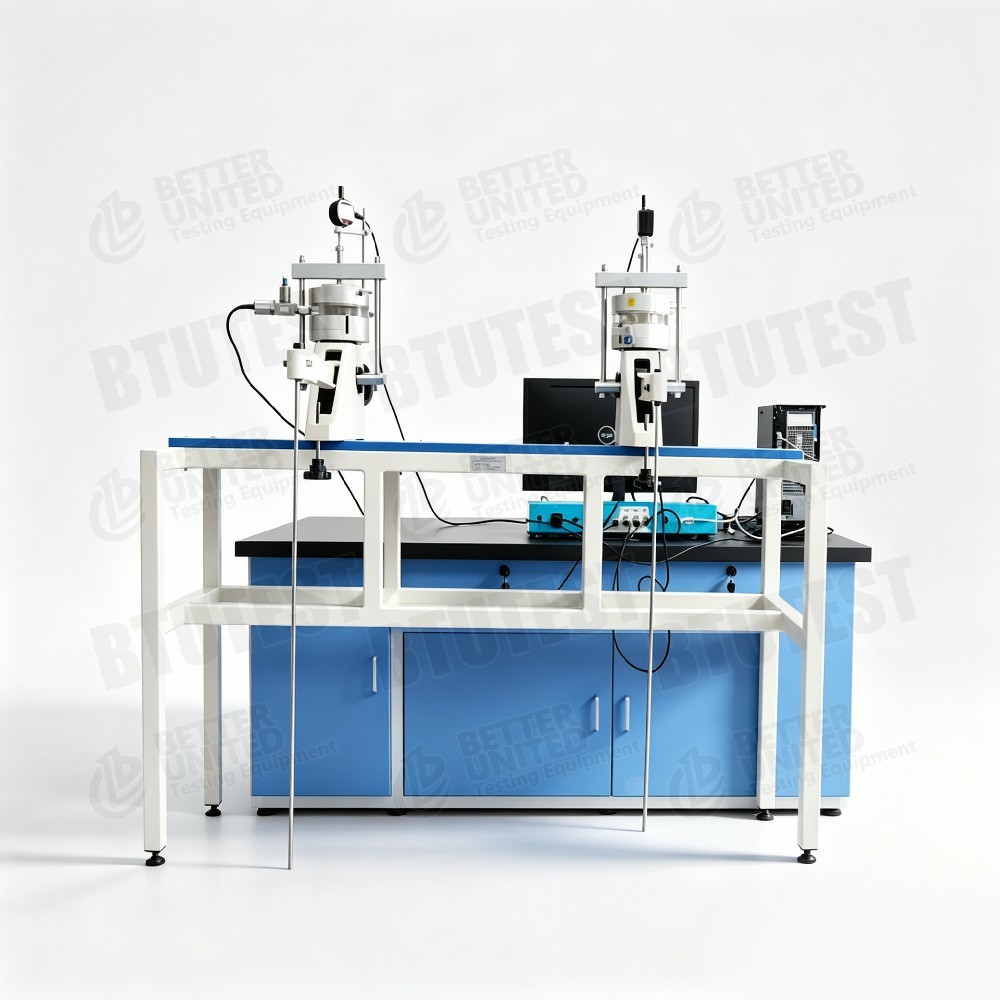

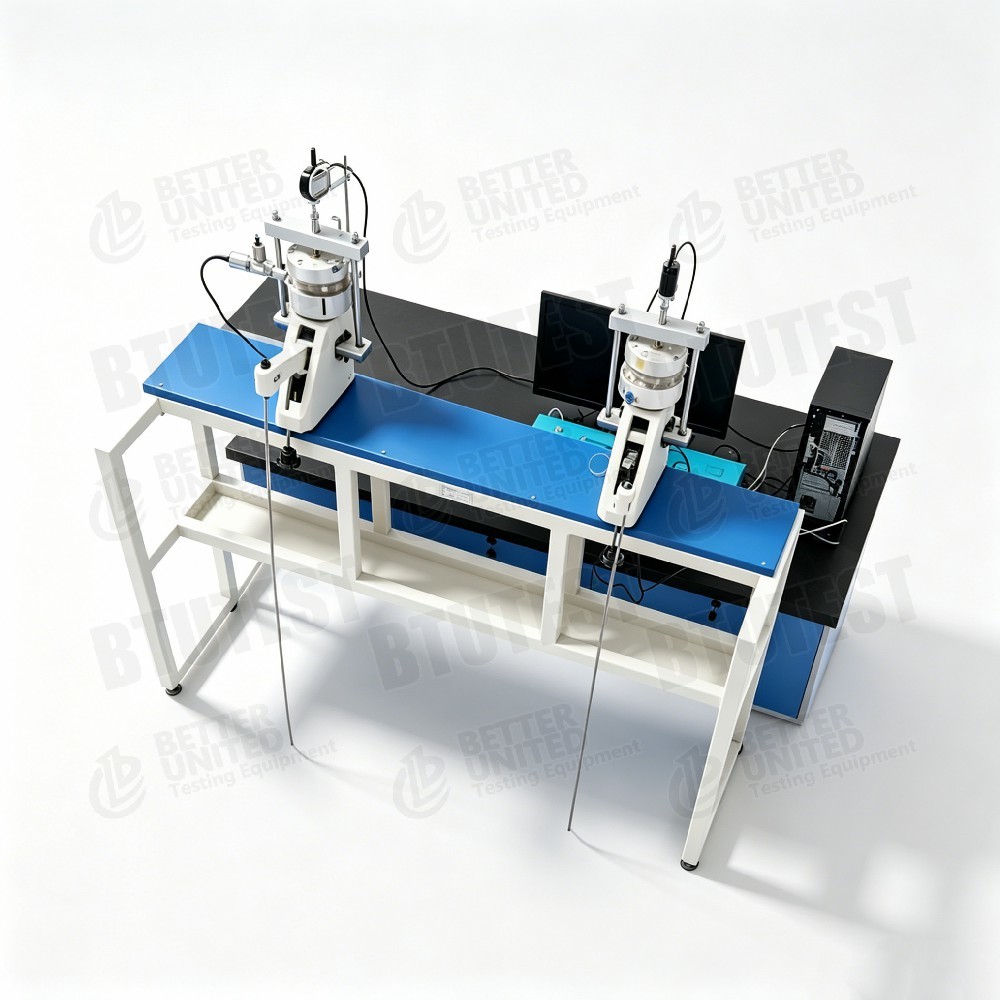

KO Konsolidasyon Aparatı

ModeliBTU-STC-KO

Tanım

Bu ekipman birKO konsolidasyon aparatı, modeliBTU-STC-KObelirlemek için kullanılırdinlenme halindeki toprak basıncı katsayısı (K₀)Ø61,8 mm çapındaki toprak örnekleri. Yanal gerinimin olmadığı koşullar altında yanal basınç, boşluk basıncı ölçer (veya yanal basınç sensörü) kullanılarak ölçülür. Esas olarak yanal sınırlama altındaki zeminin basınç özelliklerini incelemek, oturma hesaplamaları ve toprak basıncı analizi için K₀ değerlerini sağlamak için kullanılır.

Sisteme genel bakış: KO konsolidasyon aparatı, Ø61,8 mm zemin numuneleri için hareketsiz toprak basıncı katsayısını belirlemek için kullanılır. Yanal basınç gözenek basıncı ölçer ile ölçülebilir.

Test Standartları (Uluslararası)

• ASTM D2435(Tek boyutlu konsolidasyon – K₀ koşulları türetilebilir)
• ASTM D4186(CRS konsolidasyonu – K₀ ölçümü mümkündür)
• ASTM D4767(Üç eksenli sıkıştırma – K₀ konsolidasyon aşaması)
• ISO 17892-5(Konsolidasyon testi)
• BS 1377-6(Konsolidasyon testi)
• Çin GB/T 50123‑2019(Toprak test yöntemleri standardı – K₀ testini içerir)

Ekipman, yanal basınç ölçümü, eksenel yükleme, yer değiştirme ölçümü vb. konularda bu standartların gereksinimlerini karşılayabilir.

Şartname

Not: Ekran görüntüsünde maksimum eksenel basınç, yükleme yöntemi (kol/servo), yanal basınç sensörü aralığı, doğruluk vb. belirtilmez; ürün kılavuzuna bakın.

Detay

• K₀ konsolidasyon prensibi– Tamamen yanal kısıtlama altında (sıfır yanal şekil değiştirme), numuneye eksenel basınç uygulanır ve yanal basınç (σ h) ölçülür. Dinlenme halindeki toprak basıncı katsayısı K₀ = σ_h / σ_v'dir.
• Numune boyutu– Çap 61,8 mm, yükseklik 40 mm (yükseklik-çap oranı ≈0,65, K₀ konsolidasyon testleri için ortak).
• Eksenel yer değiştirme ölçümü– Aralık 12,7 mm, çözünürlük 0,01 mm (10 μm), hassas sıkıştırma kaydına olanak tanır.
• Basınç hücresi contası– Nominal basınçta sızıntı yok, hacim değişikliği <0,20 ml (çok küçük hacimsel değişiklik, yanal sağlamlık sağlar).
• Yanal basınç ölçümü– Bir boşluk basıncı ölçer kullanarak (bir yanal basınç sensörüne veya sıvı basınç sensörüne bağlı).
• Uygun malzemeler– Genellikle doymuş toprak K₀ tayini için kullanılan ince taneli topraklar (kil, siltli kil).

Başvuru

• Temel oturma hesaplaması– K₀ değerleri normal konsolide ve aşırı konsolide zeminlerin oturma tahmini için kullanılır (örn. K₀ konsolidasyon test yöntemi).
• Toprak basıncı hesaplaması– İstinat duvarları, bodrum duvarları vb. üzerindeki hareketsiz toprak basıncını hesaplamak için K₀ gereklidir.
• Yapısal model parametreleri– Modifiye Kam Kil gibi modeller için K₀ parametresi sağlar.
• Laboratuvar testleri– Araştırma kurumları ve üniversite zemin mekaniği laboratuvarları.
• Sayısal model doğrulama– Sonlu eleman modellerinin kalibrasyonu için laboratuvar K₀ değerlerini sağlar.

Avantajları

• Özel K₀ konsolidasyonu– Hareketsiz durumdaki toprak basıncı katsayısını ölçmek için özel tasarım, kompakt yapı.
• Yüksek hassasiyetli yer değiştirme ölçümü– 0,01 mm çözünürlük, konsolidasyon deformasyon doğruluğu gereksinimlerini karşılar.
• İyi sızdırmazlık– Basınç hücresi hacim değişikliği <0,20 ml, yanal kısıtlama sağlar (yaklaşık sıfır yanal gerilim).
• Kolay kullanım– Yanal basınç doğrudan gözenek basıncı ölçer ile ölçülebilir.
• Standart numune boyutu– Ø61,8 mm, numune hazırlamayı ve karşılaştırmayı kolaylaştıran yaygın bir boyuttur.
• Uyumluluk– Çeşitli yükleme sistemleriyle kullanılabilir (kol, servo vb. ayrı olarak tedarik edilir).

Ne Seçilmeli

Bu ekipmanı seçin veya test gereksinimlerine göre diğer konfigürasyonlarla karşılaştırın:

Süreç Akışı

Örnek:Standart K₀ konsolidasyon testi (kademeli yükleme, doymuş kil)

• Numune hazırlama
  • Ø61,8×40 mm'lik bir halka kullanarak bozulmamış veya yeniden kalıplanmış kil numunesini kesin.
  • Doygunluk (vakum veya karşı basınç doygunluğu), başlangıçtaki su içeriğini ve yoğunluğunu ölçün.

• Numune kurulumu
  • Numuneyi, üstünde ve altında gözenekli taşlar olacak şekilde K₀ konsolidometresinin basınç hücresine yerleştirin.
  • Eksenel yer değiştirme sensörünü takın (sıfırlayın).
  • Yan basınç ölçüm sistemini (boşluk basıncı ölçer veya yanal basınç sensörü) bağlayın ve basınç hücresinin havasını alın.
  • Basınç hücresini yükleme çerçevesine (örneğin, ayrı bir konsolidometre ana çerçevesi) yerleştirin.

• Başlangıç ​​oturma basıncını uygulayın
  • Küçük bir eksenel basınç (örneğin, 5 kPa) uygulayın ve ilk eksenel yer değiştirmeyi ve yanal basıncı kaydedin.

• Test parametrelerini ayarlayın
  • Yük sırasını tanımlayın (örn. 25, 50, 100, 200, 400, 800 kPa).
  • Her yükleme adımının süresi tipik olarak 24 saattir veya konsolidasyon stabil hale gelinceye kadardır (yer değiştirme değişikliği <saatte 0,01 mm).
  • Veri toplama aralıklarını ayarlayın (örneğin, 0,1, 1, 10, 60 dakika).

• Testi başlat
  • İlk eksenel yük adımını uygulayın.
  • Eksenel yer değiştirmeyi ve yanal basıncı gerçek zamanlı olarak kaydedin.
  • Her yük adımında eksenel yer değiştirme stabil hale geldikten sonra yanal basıncı kaydedin.

• K₀'yi hesaplayın
  • Her yük adımı için K₀ = yanal basınç(σh)/eksenel basınç(σv).
  • K₀ ve σ_v eğrisinin grafiğini çizin.

• Sonlandırma ve sökme
  • Testten sonra numuneyi boşaltın ve çıkarın.
  • Basınç hücresini ve sensörleri temizleyin.

• Veri işleme
  • Her yük adımı için K₀ değerlerini hesaplayın; ortalamayı alın veya eğilimi analiz edin.
  • Normal konsolide zeminler için doğrulama amacıyla K₀ ≈ 1 – sin φ′ (Jaky formülü) kullanılabilir.
  • Bir test raporu oluşturun.

Ekipman bir cihazla eşleştirilmişseservo yükleme sistemi, gerçek zamanlı yanal basınç ölçümüyle CRS veya otomatik adımlı yükleme gerçekleştirerek verimliliği artırır.

Özet:BTU-STC-KO, Ø61,8×40 mm zemin numunelerinin geri kalan kısmındaki toprak basıncı katsayısını belirlemek için özel bir K₀ konsolidasyon aparatıdır. 0,01 mm'lik eksenel yer değiştirme çözünürlüğüne ve iyi yalıtılmış bir basınç hücresine (hacim değişikliği <0,20 ml) sahiptir. Yanal basınç, boşluk basıncı ölçer veya yanal basınç sensörü aracılığıyla ölçülür. Temel oturma hesaplamaları, toprak basıncı analizi ve kurucu model parametresinin belirlenmesi için uygundur. Yükleme sisteminin (örn. konsolidometre yük çerçevesi) ayrı olarak sağlanması gerektiğini unutmayın; yüksek hassasiyetli otomatik yükleme gerekiyorsa servo sistem eklenebilir. Cihaz, sabit numune boyutuyla yalnızca ince taneli zeminler için tasarlanmıştır.
