Rowe Konsolidasyon Aparatı

Ürün Açıklaması

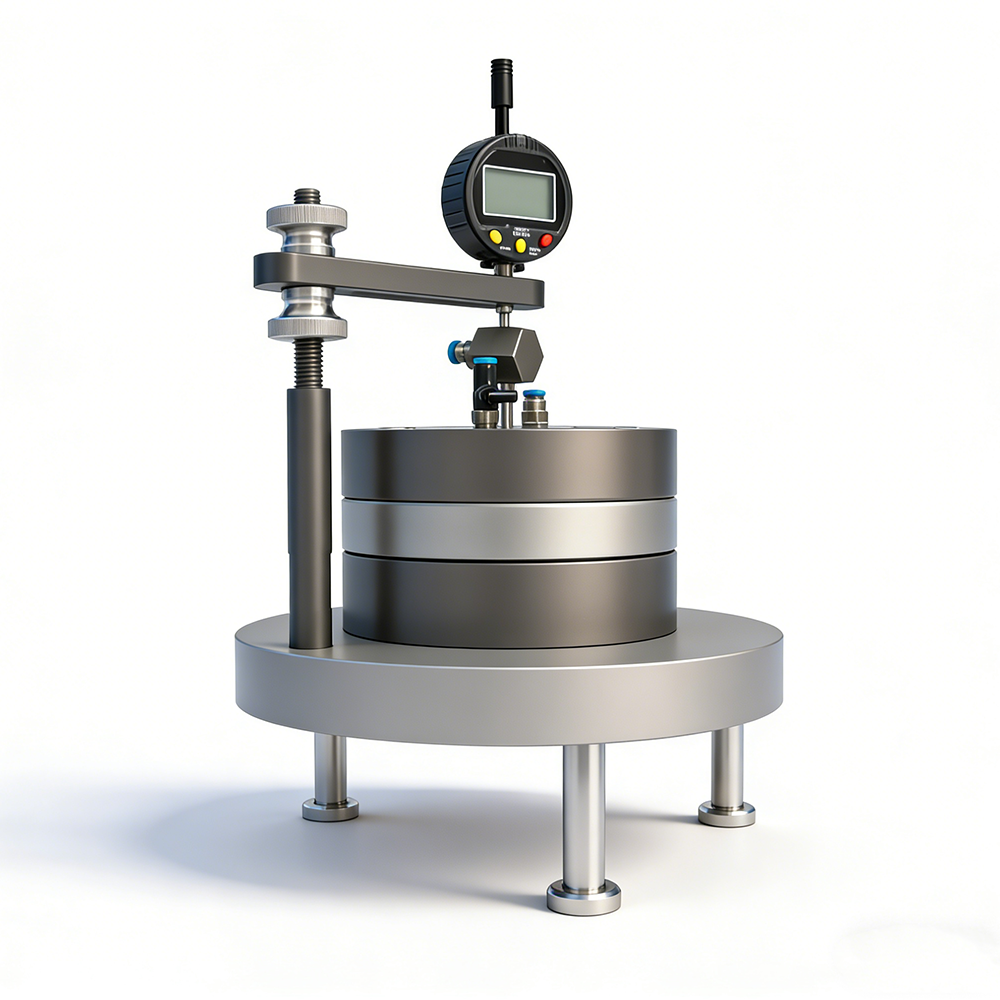

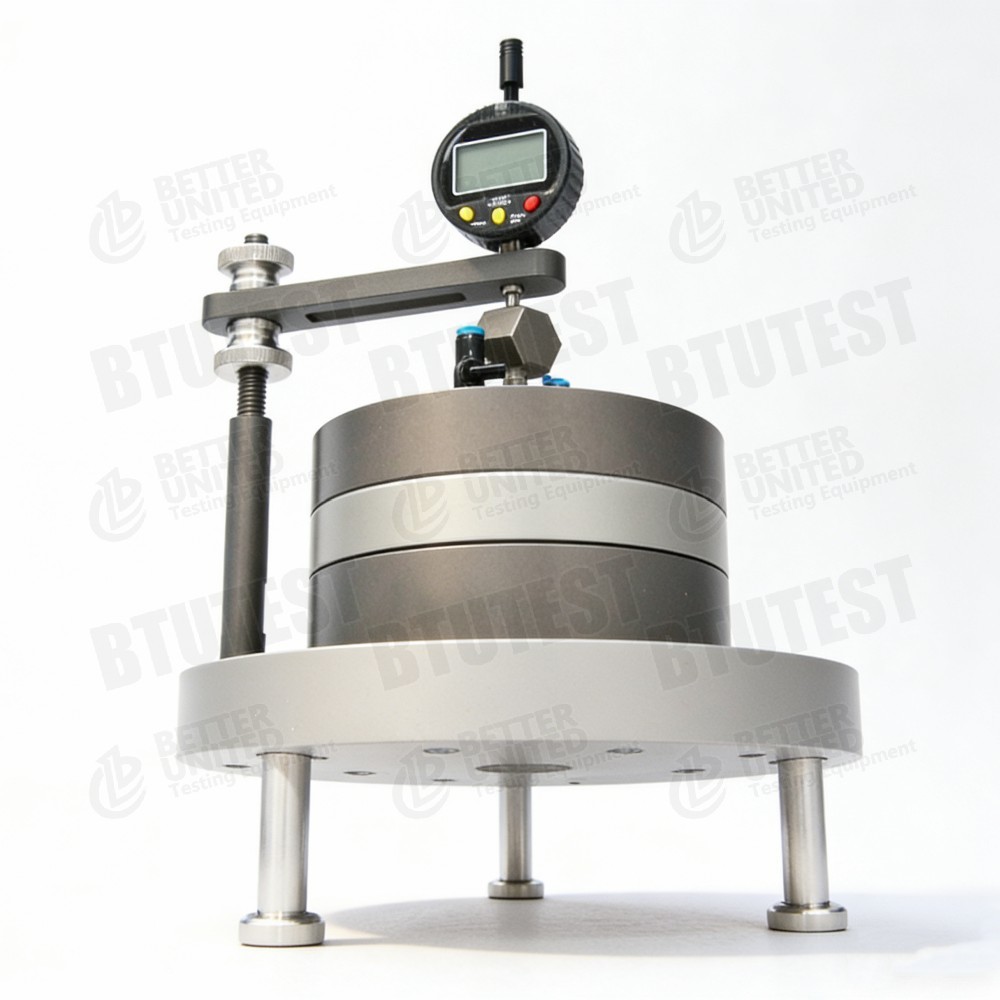

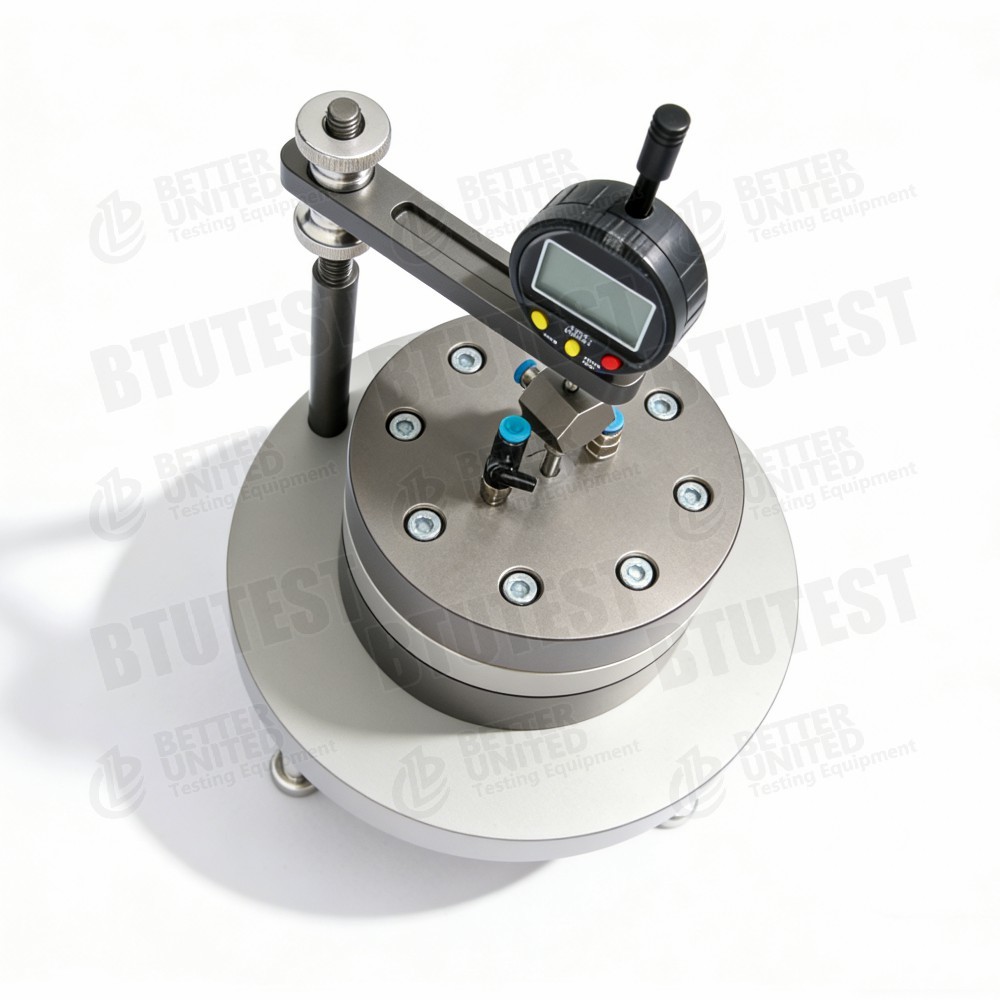

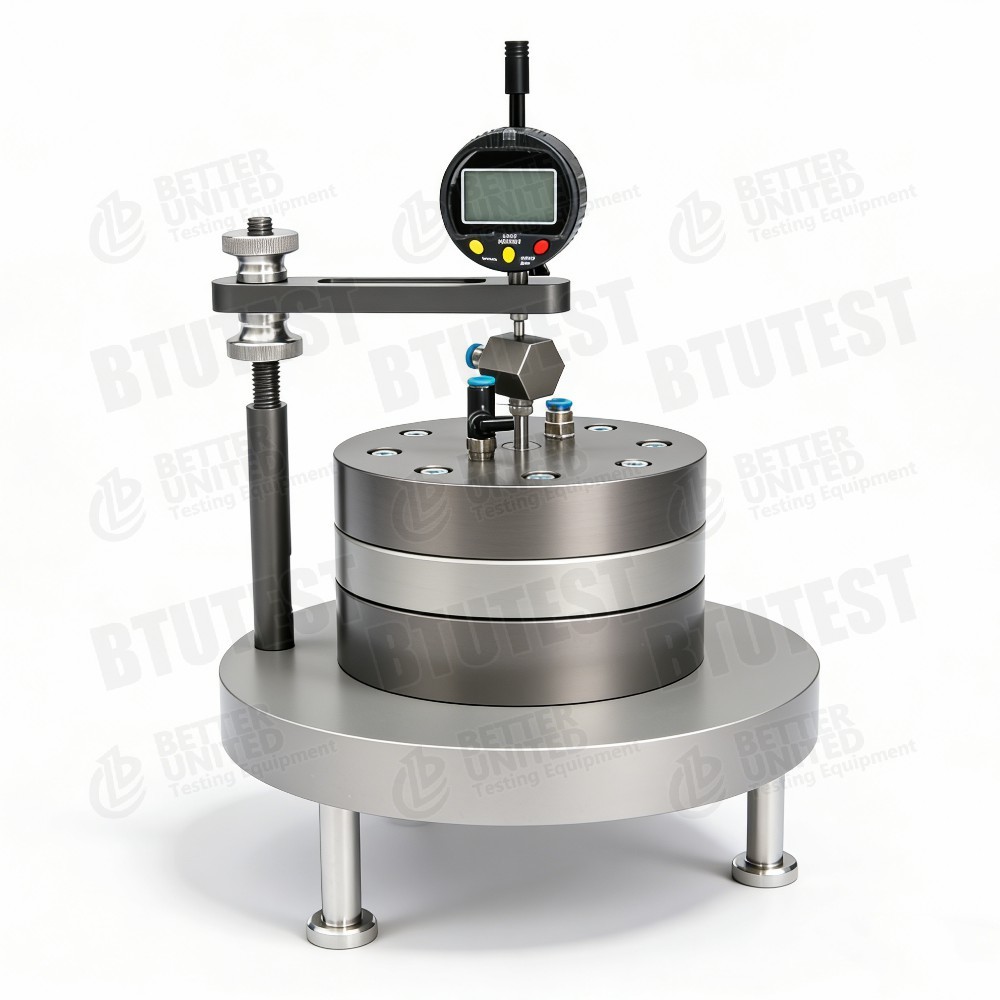

Rowe Konsolidasyon Aygıtı

ModelBTU- RCA-1

Açıklama

Bu ekipmanSıvayı birleştirme cihazı, modelBTU- RCA-1, Rowe tipi bir konsolide hücresi kullanır. Standart konsolide olmak üzere çeşitli konsolide testleri gerçekleştirebilir (adım yükleme-boşaltma), CRS (daimi gerilim oranı),CRL (daimi yükleme hızı), ters basınç doyması konsolidasyonu, uzun süreli sürüklenme konsolidasyonu (gerçek zamanlı gözenek basıncı ölçümü ile) ve isteğe bağlı bir konsolidasyon-permeabillik modülü.

• Örnek boyutu: Φ61.8 mm (standart kesme halkası)
• Aksyal ve ters basınç basınç/hacim denetleyicileri (2 MPa / 200 cc), doğruluk ± 0.1% FS, kapalı döngü mikroişlemci kontrolü ile 1 kPa'ya kadar uygulanır
• 16 tuşlu kablosuz tuşlu kontrol cihazı, basınç kontrolü, ses hızı kontrolü, doğrusal yükleme vb.
• Hacim değişikliğinin ölçümü ve gösterimi 1 mm3 (0,001 cc), doğruluk ±0,01 ml
• Gözenek basınç sensörü: 2 MPa, doğruluk ±0,1% FS, çözünürlük 1 kPa
• Dikey hareket sensörü: aralığı 0-12,7 mm, doğruluğu 0,01 mm, kendi LCD (in / mm seçilebilir), sıfır düğmesi, madeni para hücresi veya alma sistemi tarafından güçlendirilebilir
• Bilgisayara dayalı veri toplama ve kontrol yazılımı (AdvancedGeoLAB-Rowe Consolidation Software) ile birlikte, ters basınç doygunluğu, basamak yükleme konsolidasyonu, CRS, CRL,Gerçek zamanlı gözenek basıncı ölçümü ile uzun süreli sürüklenme konsolidasyonu; Son işlem modülü otomatik olarak av, Es, Cv, Pc vb. hesaplar ve zaman eğrileri, log-zaman eğrileri, e-p eğrileri, e-lg p eğrileri, H-P eğrileri vb.

Test Standartları (Uluslararası)

• ASTM D2435(Toprakların tek boyutlu konsolidasyonu)
• ASTM D4186(Sınır konsolidasyonunun sabit hızı CRS)
• ASTM D4546(Yükleme-atlama-yeniden yükleme konsolidasyonu)
• ASTM D4767(Triaxial sıkıştırma ∼ geri basınç doyması prensibi benzer)
• ASTM D5084(İçişkenlik testi, konsolidasyon-içişkenlik modülüne karşılık gelir)
• ISO 17892-5(Birleştirme testi)
• BS 1377-6(Birleştirme testi)

Ekipman, yükleme, ters basınç doyması, gözenek basıncı ölçümü, CRS/CRL vb. için bu standartların gereksinimlerini karşılayabilir.

Spesifikasyon

Ayrıntılar

• Sıra konsolidasyon hücresi️ Hidrolojik veya pnevmatik yollarla aksal basınç uygulayan, daha eşit gerilim dağılımı sağlayan ve yan duvar sürtünmesini azaltan bir tür eşit aksal gerilim konsolidometre,Yüksek hassasiyetli konsolideleme testleri için uygundur.
• Çifte basınç/hacim kontrol cihazları- Aksyal basınç ve ters basınç uygulamak için kullanılır (veya gözenek basıncını ölçer).Geri basınç doygunluğu için basınç ve hacim değişikliklerinin hassas kontrolünü sağlayan, CRS, CRL ve geçirgenlik testleri.
• Kapalı döngü mikroişlemci kontrolüSu basıncı kontrolünün doğruluğu 1 kPa'ya kadar, geleneksel konsolidometrelerden çok daha üstündür.
• Gerçek zamanlı gözenek basıncı ölçümüCRS testlerinde Cv hesaplaması ve etkili stres analizi için kullanılan konsolidasyon sırasında gözenek su basıncını sürekli olarak izler.
• Yüksek hassasiyetli yer değiştirme ölçümüYerde kolay kalibrasyon için kendi LCD'si ile 0.01 mm çözünürlük.
• Çok fonksiyonlu testAdım yükleme, CRS, CRL, sürünme, ters basınç doygunluğu ve isteğe bağlı birleştirme geçirgenliğini destekler.
• Güçlü yazılım- Tam otomatik test kontrolü, gerçek zamanlı eğri gösterimi, konsolide parametrelerinin otomatik hesaplanması ve çeşitli standart eğrilerin çizimi.
• İsteğe bağlı konsolide-permeabillik modülüK-e ilişkisini incelemek için konsolidasyon sırasında geçirgenlik katsayısının ölçülmesine izin verir.

Uygulama

• Yüksek hassasiyetli konsolidasyon testi- Yumuşak kil gibi ince tanelerdeki sıkıştırma özelliklerini ve konsolidasyon parametrelerini incelemek için uygundur.
• Geri basınç doyması konsolidasyonuDüşük geçirgenlikli topraklar için, doğru konsolidasyon parametrelerini elde etmek için doymayı iyileştirir.
• CRS hızlı konsolidasyonuTest süresini tasarruf eder, seri testleri için uygundur.
• Uzun süreli sürünmeToprakların ikincil konsolidasyon davranışlarını inceler.
• Birleştirme-permeabillik bağlantısı(ihtiyaçsız) Sıkıştırma sırasında geçirgenliğin değişimlerini incelemek.
• Araştırma ve öğretimÜniversitelerde ve araştırma kurumlarında gelişmiş konsolidasyon araştırması.

Avantajlar

• Yüksek hassasiyetli basınç kontrolüSu basıncı kontrolünün doğruluğu 1 kPa, hacim çözünürlüğü 0.001 cc, geleneksel konsolidometrelerden çok daha üstündür.
• Rowe hücresi- Düşük yan duvar sürtünmesi, eşit stres dağılımı, daha güvenilir sonuçlar.
• Çifte basınç/hacim kontrol cihazlarıAksyal basınç uygulayabilir, ters basınç uygulayabilir veya hacim değişikliğini ölçebilir.
• Çoklu test modlarıAdım yükleme, CRS, CRL, sürünme, geri basınç doyması, geçirgenlik (ifadesi) hepsi bir arada.
• Gerçek zamanlı gözenek basıncı ölçümü- Etkili stres analizini ve Cv hesaplamasını kolaylaştırır.
• Tam otomatik yazılımOtomatik kontrol, edinme, hesaplama ve çizim, insan hatasını azaltır.
• Kontrolörün uygun çalışması¢ Dahili membran klavyesi, bilgisayar olmadan bağımsız çalışmayı sağlar.
• Maliyet etkinliğiGeleneksel üç eksenli konsolidasyon sistemleri ile karşılaştırıldığında, Rowe konsolidometresi daha düşük maliyetle benzer işlevsellik sunar.

Neyi Seçmeliyiz?

Bu ekipmanı seçin veya test gereksinimlerine göre diğer modellerle karşılaştırın:

Süreç Akışı

Örnek:Ters basınç doyması + CRS konsolidasyon testi

• Örnek hazırlama
  • Ø61,8 mm halka kullanarak rahatsız edilmemiş veya yeniden şekillendirilmiş numuneyi kesin; yüksekliği tipik olarak 20 mm veya 40 mm (hücre yüksekliğine bağlı olarak).
  • İlk su içeriğini ve yoğunluğunu ölçün.

• Örnek kurulumları
  • Örneği Rowe konsolidasyon hücresine yerleştirin, üzerinde ve altında gözenekli taşlar ve filtre kağıdı ile.
  • Por basınç sensörünü numunenin altına (veya üstüne) bağlayın.
  • Aksyal basınç kontrolörü ve ters basınç kontrolörünü bağlayın (geri basınç doygunluğu gerekirse).
  • Dikey hareket sensörünü kur (sıfırlayın).

• Geri basınç doyması
  • Düşük bir etkili gerilim uygulayarak (örneğin, 200 kPa) ters basınç denetleyici üzerinden geri basınç uygulanır.
  • Gözenek basıncı tepkisini izleyin ve B değerini hesaplayın; B ≥ 0 olduğunda.95, doyması tamamlandı.

• CRS test parametrelerini ayarlayın
  • Yazılımda, "CRS konsolidasyon modülü"ni seçin.
  • Sabit bir gerilme hızı ayarlayın (örneğin 0,01 mm/min).
  • Maksimum eksenel gerilim (örneğin %20) veya maksimum eksenel basınç (2 MPa) ayarlayın.
  • Veri alma aralığını ayarlayın (örneğin 1 saniye).

• CRS konsolidasyonuna başlayın
  • Aksyal basınç kontrolörü numuneyi sabit bir hızda sıkıştırır.
  • Yazılım eksenel kuvveti, eksenel yer değiştirmeyi, gözenek basıncını ve zamanı gerçek zamanlı olarak kaydeder.
  • Gerginlik-yağlanma eğrisi ve gözenek basıncı-yağlanma eğrisi çizimleri.

• Durdurma durumu
  • Önceden belirlenmiş gerilim veya maksimum basınca ulaştığında otomatik olarak durur.

• Çıkarma ve temizleme
  • Basıncı boşaltın, geri basıncı serbest bırakın, örneği çıkarın, tartın ve nihai su içeriğini ölçmek için kurutun.
  • Hücreyi, gözenekli taşları ve sensörleri temizleyin.

• Verilerin işlenmesi
  • CRS teorisine dayanarak, yazılım otomatik olarak hesaplar:
    • Por basıncından ve yükleme hızından kaynaklanan konsolidasyon katsayısı (Cv)
    • Sıkıştırma indeksi (Cc), sıçrama indeksi (Cs)
    • Birleştirme öncesi basınç (Pc)
    • Permeabilite katsayısı (k) (doğrudan)
  • Grafikler e-lg p eğri, Cv-σ′ eğri vb.
  • Test raporunu oluşturuyor.

Adımlı yükleme konsolidasyonu için: Bir yük sırası ayarlayın (örneğin 25, 50, 100, 200, 400, 800 kPa); her yük adımı sırasında, zaman içinde yer değiştirme ve gözenek basıncını kaydedin; yazılım Cv, av vb. hesaplar.
Sürünen konsolidasyon için: İkincil konsolidasyon katsayısı Cα'yı analiz etmek için sabit bir yük uygulanır ve uzun bir süre boyunca yer değiştirme ve gözenek basıncı kaydedilir.
Permeabillik testi için (ihtiyaçlı): Konsolide olduktan sonra veya belirli bir yük basamağında drenaj valfini kapatın, sabit bir baş farkı uygulayın, akış hızını ölçün ve geçirgenlik katsayısını hesaplayın.

Özet:BTU-RCA-1 Rowe konsolidasyon cihazı yüksek hassasiyetli, çok fonksiyonel bir konsolidasyon test cihazıdır.Geri basınç doygunluğunu destekleyenBasınç kontrol doğruluğu 1 kPa, hacim çözünürlüğü 0.001 cc, tamamen otomatik yazılım ile.İnce tahıllı toprakların gelişmiş konsolidasyon çalışmaları için uygundur.Özellikle yüksek hassasiyeti gerektiren araştırma projeleri için, maksimum basınç (2 MPa) ve numune boyutu (yalnızca Ø61.8 mm) dikkat edilmelidir.Diğer ekipmanları da düşünülmelidir..
