Çamurlu Ortam için Stres-Kimyasal Dehidrasyon Özellikleri Test Sistemi

Ürün Açıklaması

Çamurlu Ortam için Stres-Kimyasal Dehidrasyon Özellikleri Test Sistemi

ModeliBTU-MCFA-10

Tanım

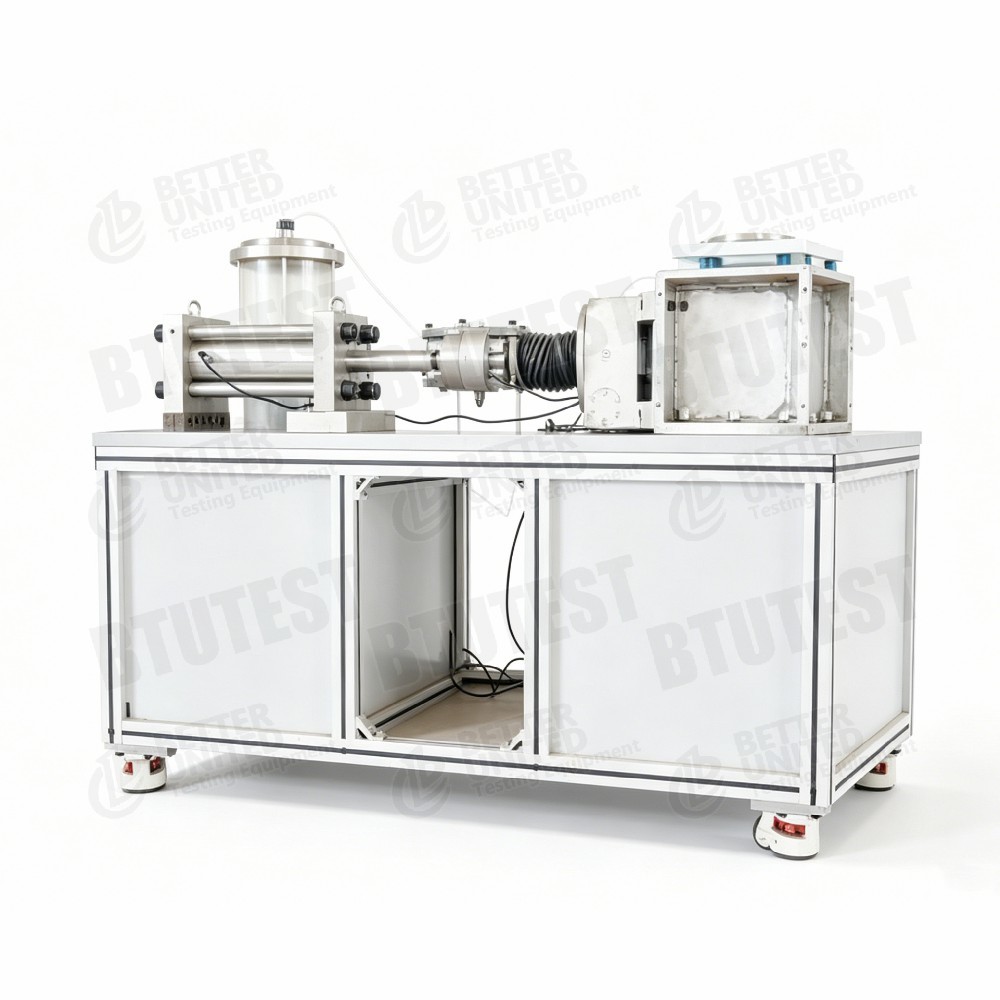

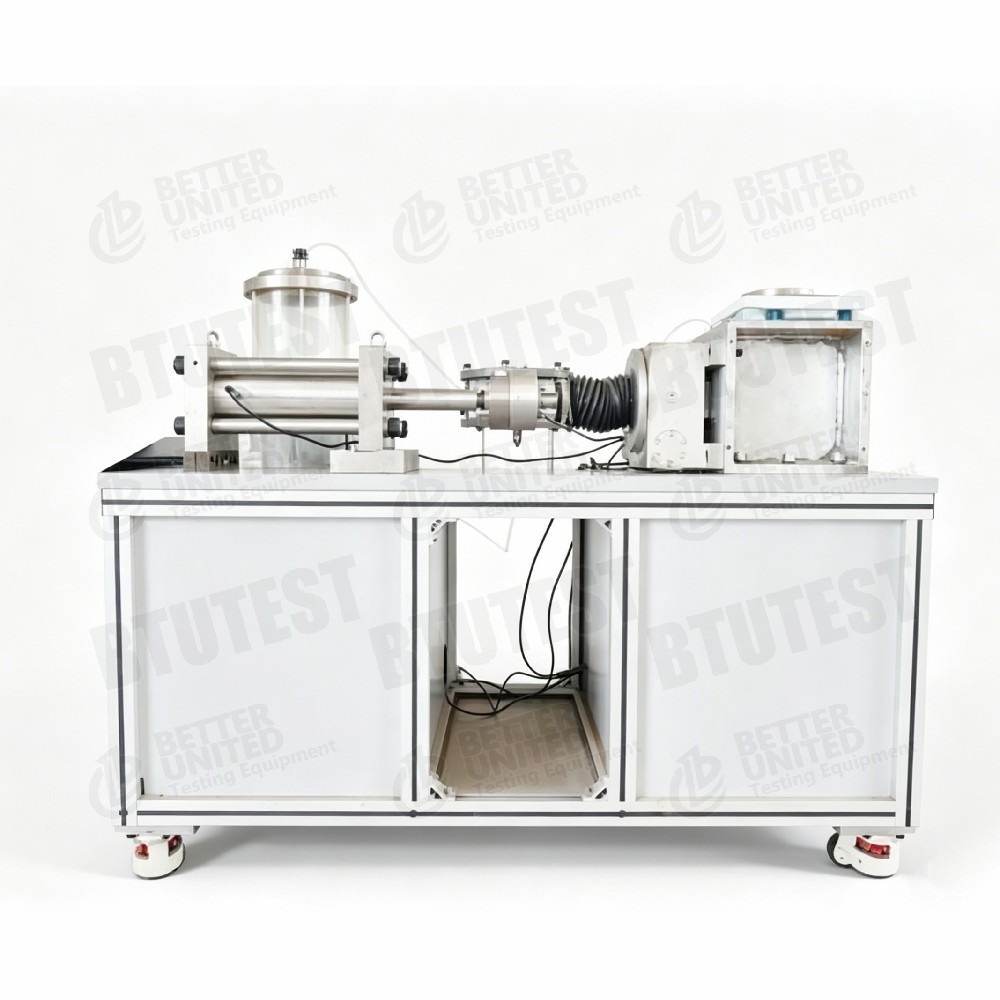

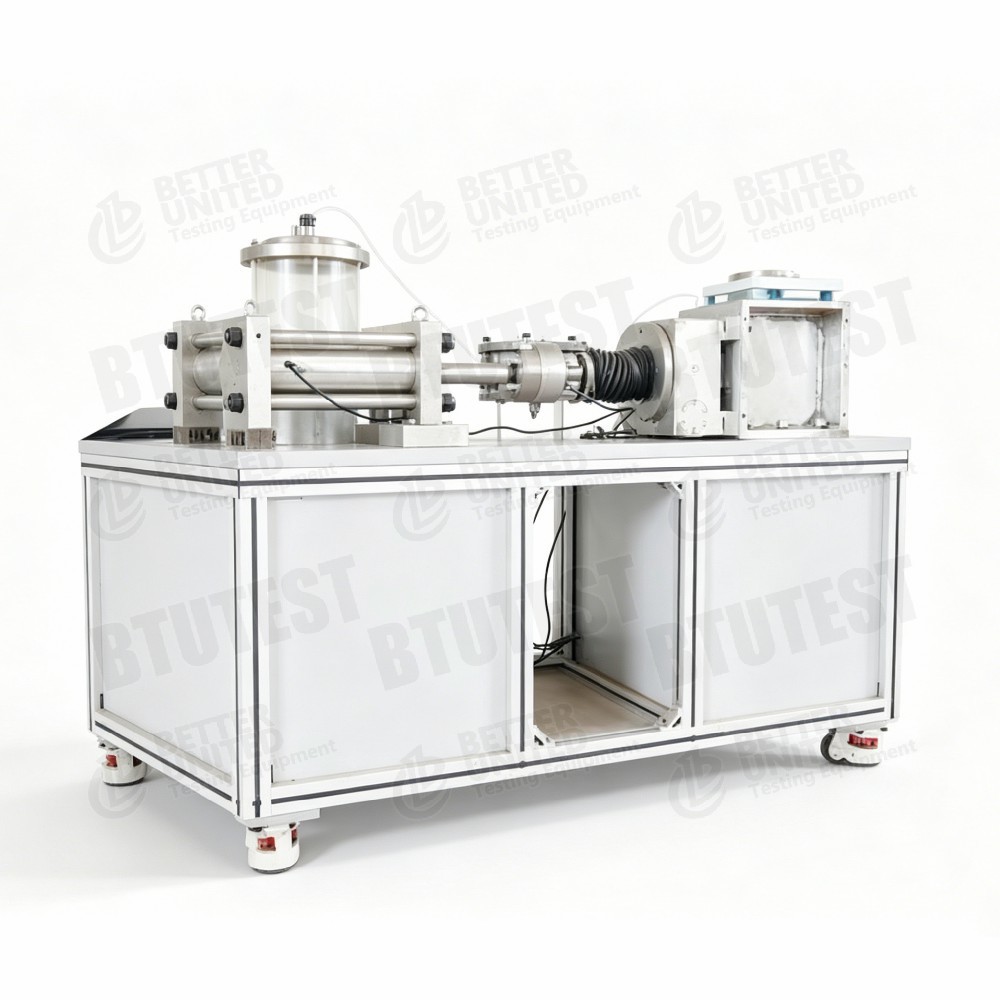

Bu ekipman birçamurlu ortamlar için stres-kimyasal dehidrasyon özellikleri test sistemi (bulamaç basıncı dehidrasyon test aparatı), modeliBTU-MCFA-10Mekanik basınç ve kimyasal şartlandırmanın birleşik etkileri altında bulamaç, çamur ve atık gibi çamurlu ortamların dehidrasyon özelliklerini incelemek için kullanılır. Sistem esas olarak bir besleme silindiri, bir besleme yükleme sistemi, bir dehidrasyon hücresi, bir servo yükleme sistemi, bir dehidrasyon ağırlık ölçüm sistemi, bir veri toplama sistemi ve ilgili yazılımdan oluşur. Ana fonksiyon: Çamurlu ortamın mekanik filtreleme ve kimyasal koşullandırma altında katı-sıvı ayırma sürecini simüle eder.

Test Standartları (Uluslararası)

• ASTM D1987(Çamur filtrasyon testi)
• ISO 11370(Atık su arıtma)
• Çin GB/T 31962(Belediye kanalizasyonlarına deşarj için atık su kalite standartları)

Bu ekipman özel bir test cihazıdır; geçerli standartlar, katı-sıvı ayırma ve filtre pres performans testi spesifikasyonlarına atıfta bulunabilir.

Şartname

Detay

• İki aşamalı yükleme tasarımı–
  • Besleme yükleme sistemi: hava kompresörü + hassas pnömatik kontrol cihazı (0‑0,9 MPa), bulamacı besleme silindirinden dehidrasyon hücresine basınçlandırmak için kullanılır.
  • Servo yükleme sistemi: 0‑200 kN mekanik yükleme, dehidrasyon hücresi içindeki çamurlu ortama eksenel basınç (20 MPa'ya kadar) uygular.
• Dehidrasyon hücresi– 304 paslanmaz çelik, korozyona dayanıklı; iç çap 80 mm, strok 100 mm, yüksek basınca (20 MPa) dayanabilir.
• Dehidrasyon ağırlık ölçümü– Dehidrasyon oranını ve toplam su giderimini hesaplamak için kullanılan, boşaltılan sıvı kütlesinin gerçek zamanlı ölçümü için yüksek hassasiyetli terazi (5000 g / 0,01 g).
• Gözenek basıncı ölçümü– Susuzlaştırma sırasında bulamaç içindeki boşluk suyu basıncı değişikliklerini izleyen 0‑20 MPa boşluk suyu basıncı sensörü, etkili gerilim analizine olanak sağlar.
• Kimyasal şartlandırma hükmü– Sistem adı "stres-kimyasal" ifadesini içerir ve bu, susuzlaştırma verimliliği üzerindeki etkilerini incelemek için bulamaca kimyasal koşullandırıcıların (topaklaştırıcılar, elektrolitler vb.) eklenebileceğini düşündürür.
• Yazılım özellikleri– Kolay sonradan işleme için kalibrasyon, parametre ayarı, gerçek zamanlı veri toplama, veri aktarımı (tgd → txt → Excel).

Başvuru

• Belediye çamur susuzlaştırma– Mekanik basınç ve kimyasal şartlandırma altında çamur susuzlaştırmayı simüle edin, susuzlaştırma proses parametrelerini optimize edin.
• Atık kalınlaşması– Kuru istifleme veya geri doldurma için maden artığı çamurunun susuzlaştırma performansını değerlendirin.
• Taranan çökelti arıtımı– Nehir ve göllerde taranan çökeltilerin susuzlaştırılması testleri.
• Sondaj çamuru tedavisi– Petrol/gaz sondaj çamurlarının katı-sıvı ayrımı.
• Kimyasal şartlandırma çalışmaları– Flokülantların, elektrolitlerin ve diğer kimyasalların çamur susuzlaştırma verimliliği üzerindeki etkisini araştırın.
• Filtre pres simülasyonu– Plaka ve çerçeve filtre presleri, bant filtre presleri vb. için tasarım parametreleri sağlayın.

Avantajları

• Stres-kimyasal bağlantı– Saha süreçlerini yakından simüle ederek, mekanik basınç ve kimyasal şartlandırmanın susuzlaştırma üzerindeki etkilerini eş zamanlı olarak inceler.
• Yüksek yükleme kuvveti (200 kN)– Maksimum 20 MPa eksenel gerilim ile yüksek basınçlı filtrelemeyi simüle etme kapasitesine sahip olup, susuzlaştırılması zor malzemeler için uygundur.
• Yüksek hassasiyetli dehidrasyon ağırlık ölçümü– 0,01 g doğruluk, dehidrasyon oranını ve toplam su gidermeyi doğru bir şekilde takip eder.
• Geniş yükleme hızı aralığı– 0,00001‑10 mm/dak, yavaş filtrelemeden hızlı sıkıştırmaya.
• Boşluk basıncı izleme– Susuzlaştırma verimliliğini değerlendirmek için bulamaçtaki dahili basınç dağılımının gerçek zamanlı anlaşılması.
• Korozyona dayanıklı malzeme– Tuzlu su veya kimyasal olarak işlenmiş bulamaçlar için uygun, 304 paslanmaz çelikten yapılmış dehidrasyon hücresi.
• Otomatik yazılım– Tam otomatik kontrol, uygun veri aktarımı.

Ne Seçilmeli

Test gereksinimlerine göre bu sistemi veya ilgili konfigürasyonları seçin:

Süreç Akışı

Örnek:Belediye çamuru kimyasal şartlandırma + basınçlı filtrasyon susuzlaştırma testi

• Numune hazırlama
  • Belirli bir miktar ham bulamaç (veya çamur) alın ve başlangıçtaki su içeriğini ölçün.
  • Test planına göre kimyasal yumuşatıcılar (örn. poliakrilamid PAM) ekleyin ve eşit şekilde karıştırın.

• Besleme
  • Şartlandırılmış bulamacı besleme silindirine (5000 ml kapasiteli) dökün.
  • Bulamacı dehidrasyon hücresine basınçlandırmak için besleme yükleme sistemini (hava kompresörü + hassas pnömatik kontrol cihazı, 0‑0,9 MPa) kullanın.

• Kurulum ve sızdırmazlık
  • Sızdırmazlık pistonunun, çek valfin, boşluk basıncı sensörünün ve dehidrasyon hücresinin drenaj hatlarının doğru şekilde bağlandığından emin olun.
  • Dehidrasyon ağırlığı ölçüm sistemini (teraziyi) drenaj çıkışının altına yerleştirin.

• Test parametrelerini ayarlayın
  • Yazılımda dehidrasyon hücresinin iç çapını (80 mm) girin.
  • Eksenel yükleme modunu ayarlayın: gerilim kontrolü veya yer değiştirme kontrolü.
  • Yükleme sırasını tanımlayın: örneğin, 30 dakika boyunca 5 MPa sabit gerilim veya maksimum stroka kadar 1 mm/dak sabit hızda sıkıştırma.
  • Son koşulları ayarlayın: strok 100 mm'ye ulaşır veya dehidrasyon oranı bir eşiğin altına düşer.

• Filtrelemeyi başlat
  • Servo yükleme sistemini başlatın; eksenel piston basınç uygulamak için aşağı doğru hareket eder.
  • Yazılım gerçek zamanlı olarak kaydeder: eksenel kuvvet, eksenel yer değiştirme, boşluk basıncı, boşaltılan sıvı kütlesi (denge).
  • Susuzlaştırma eğrilerinin grafiğini çizin: drenajlı kütle - zaman, boşluk basıncı - zaman, gerilim-gerinim vb.

• Testin sonu
  • Önceden ayarlanmış koşullara ulaşıldığında otomatik olarak durur.
  • Basıncı boşaltın, suyu alınmış filtre kekini çıkarın, son su içeriğini ölçün.

• Veri işleme
  • Toplam su gidermeyi, susuzlaştırma oranını ve filtre keki su içeriğini hesaplayın.
  • Boşluk suyu basıncı kaybı ile susuzlaştırma oranı arasındaki ilişkiyi analiz edin.
  • Farklı kimyasal koşullandırıcılar, basınçlar ve yükleme oranları altında susuzlaştırma verimliliğini karşılaştırın.
  • Verileri dışa aktarın (tgd → txt → Excel) ve bir rapor oluşturun.

Özet:BTU-MCFA-10, belediye çamurunun, atıkların, taranan çökeltilerin ve diğer çamurların basınçlı susuzlaştırılmasının incelenmesi için uygun, çamurlu ortamlara yönelik bir stres-kimyasal dehidrasyon özellikleri test sistemidir. Temel özellikleri arasında iki aşamalı yükleme (pnömatik besleme + servo basınç filtreleme), yüksek hassasiyetli susuzlaştırma tartımı, boşluk basıncı izleme, korozyona dayanıklı dehidrasyon hücresi ve tam otomatik yazılım yer alır. Maksimum eksenel gerilim 20 MPa, yükleme kuvveti 200 kN ve besleme silindiri hacmi 5 L'dir. Gerçek filtre pres süreçlerini simüle etmek için isteğe bağlı olarak kimyasal koşullandırma çalışmaları eklenebilir. Seçim malzeme özelliklerine, gerekli basınca, kimyasal koşullandırma ihtiyacına ve dehidrasyon hücresi boyutuna göre yapılmalıdır.
